设备接地(接地线操作注意事项有哪些)

1.接地线操作注意事项有哪些

(1)使用时，接地线的连接器（线卡或线夹）装上后接触应良好，并有足够的夹持力，以防短路电流幅值较大时，由于接触不良而熔断或因电动力的作用而脱落。

(2)应检查接地铜线和三根短接铜线的连接是否牢固，一般应由螺丝拴紧后，再加焊锡焊牢，以防因接触不良而熔断。

(3)装设接地线必须由两人进行，装、拆接地线均应使用绝缘棒和戴绝缘手套。

(4)接地线在每次装设以前应经过详细检查，损坏的接地线应及时修理或更换，禁止使用不符合规定的导线作接地线或短路线之用。

(5)接地线必须使用专用线夹同定在导线上严禁用缠绕的方法进行接地或短路。

(6)每组接地线均应编号，并存放在固定的地点，存放位置亦应编号。接地线号码与存放位置号码必须一致，以免在较复杂的系统中进行部分停电检修时，发生误拆或忘拆接地线而造成事故。

(7)接地线和工作设备之间不允许连接刀闸或熔断器，以防它们断开时，设备失去接地，使检修人员发生触电事故。

2.电气设备接地注意事项

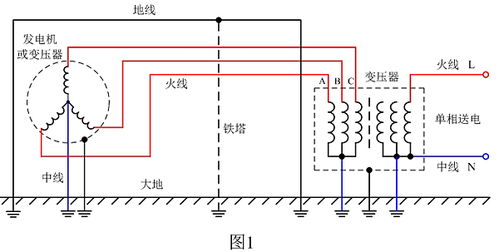

电气设备的接地 [B]一、概述[/B] 电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。 电气设备接地的目的主要是保护人身和设备的安全，所有电气设备应按规定进行可靠接地。

[B]二、接地的分类[/B] 按接地的作用分有保护接地和工作接地两种。 （1）为了保证人身安全，避免发生人体触电事故，将电气设备的金属外壳与接地装置联接的方式称为保护接地。

当人体触及到外壳已带电的电气设备时，由于接地体的接触电阻远小于人体电阻，绝大部分电流经接地体进入大地，只有很小部分流过人体，不致对人的生命造成危害。 （2）为了保证电气设备在正常和事故情况下可靠的工作而进行的接地称为工作接地，如中性点直接接地和间接接地以及零线的重复接地、防雷接地等都是工作接地。

[B]三、接地电阻[/B] 应接地的电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部分： （1）电气设备和接地线的接触电阻。 （2）接地线本身的电阻。

（3）接地体本身的电阻。 （4）接地体和大地的接触电阻。

（5）大地的电阻。 不同的电气设备对接地电阻有不同的要求： （1）大接地短路电流系统R≤0.5欧 （2）容量在100kVA以上的变压器或发电机R≤4欧 （3）阀型避雷器R≤5欧 （4）独立避雷针、小接地电流系统、容量在100kVA及以下的变压器或发电机、高低压设备共用的接地均R≤10欧 （5）低压线路金属杆、水泥杆及烟囱的接地R≤30欧 [B]四、装设接地装置的要求[/B] (1)接地线一般用40mm*4mm的镀锌扁钢。

（2）接地体用镀锌钢管或角钢。钢管直径为50mm，管壁厚不小于3.5mm，长度2~3m。

角钢以50mm*50mm*5mm为宜。 （3）接地体的顶端距地面0.5~0.8m，以避开冻土层，钢管或角钢的根数视接地体周围的土壤电阻率而定，一般不少于两根，每根的间距为3~5m (4)接地体距建筑物的距离在1.5m以上，与独立的避雷针接地体的距离大于3m。

(5)接地线与接地体的联接应使用搭接焊。 [B]五、降低土壤电阻率的方法[/B] 在接地装置安装前应了解接地体周围土壤的电阻率，如过高则采取必要措施，确保接地电阻值合格。

（1）改变接地体周围的土壤结构 在接地体周围的土壤2~3m范围内，掺入不容于水的、有良好吸水性的物质，如木炭、焦碳煤渣或矿渣等，该法可使土壤电阻率降低到原来的1/5~1/10。 (2)用食盐、木炭降低土壤电阻率 用食盐、木炭分层夯实。

木炭和细掺匀为一层，约10~15cm厚，再铺2~3cm的食盐，共5~8层。铺好后打入接地体。

此法可使电阻率降至原来的1/3~1/5。但食盐日久会随流水流失，一般超过两年就要补充一次。

（3）用长效化学降阻剂 用长效化学降阻剂方法可使土壤电阻率降至原来的40%。 电气设备的接地电阻应在每年的春、秋两季雨水较少时各测试一次，确保接地合格。

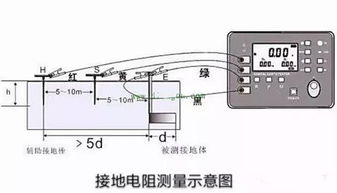

一般采用专门仪表（如ZC-8接地电阻测试仪）测试，也可采用电流表-电压表法测试。 另外检查的内容有： （1）联接螺栓是否松动、锈蚀。

（2）地面以下的接地线、接地体的腐蚀情况，是否脱焊。 （3）地面的接地线有无损伤、断裂、腐蚀等。

3.电气安全工作规程之接地注意事项有哪些

接地

1、装设接地线应由两人进行（经批准可以单人装设接地线的项目及运行人员除外）。

2、当验明设备确已无电压后，应立即将检修设备接地共三相短路。电缆及电容器接地前应逐相充分放电，星形接线电容器的中性点应接地，串联电容器及与整组电容器脱离的电容器应逐个放电，装在绝缘支架上的电容器外壳也应放电。

3、对于可能送电至停电设备的各方面都应装设接地线或合上接地刀闸，所装接地线与带电部分应考虑接地线摆动时仍符合安全距离的规定。

4、对于因平行或邻近带电设备导致检修设备可能产生感应电压时，应加装接地线或工作人员使用个人保安线，加装的接地线应登录在工作票上，个人保安接地线由工作人员自装自拆。

5、在门型架构的线路侧进行停电检修，如工作地点与所装接地线的距离小于10m，工作地点虽在接地线外侧，也可不另装接地线。

6、检修部分若分为几个在电气上不相连接的部分[如分段母线以隔离开关（刀闸）或断路器（开关）隔开分成几段]，则各段应分别验电接地短路。降压变电站全部停电时，应将各个可能来电侧的部分接地短路，其余部分不必每段都装设接地线或合上接地刀闸。

7、接地线、接地刀闸与检修设备之间不得连有断路器（开关）或熔断器。若由于设备原因，接地刀闸与检修设备之间连有断路器（开关），在接地刀闸和断路器（开关）合上后，应有保证断路器（开关）不会分闸的措施。

8、在配电装置上，接地线应装在该装置导电部分的规定地点，这些地点的油漆应刮去，并划有黑色标记。所有配电装置的适当地点，均应设有与接地网相连的接地端，接地电阻应合格。接地线应采用三相短路式接地线，若使用分相式接地线时，应设置三相合一的接地端。

9、装设接地线应先接接地端，后接导体端，接地线应接触良好，连接应可靠。拆接地线的顺序与此相反。装、拆接地线均应使用绝缘棒和戴绝缘手套。人体不得碰触接地线或未接地的导线，以防止感应电触电。

10、成套接地线应用有透明护套的多服软铜线组成，其截面不得小于25mm²，同时应满足装设地点短路电流的要求。

禁止使用其他导线作接地线或短路线。

接地线应使用专用的线夹固定在导体上，严禁用缠绕的方法进行接地或短路。

11、严禁工作人员擅自移动或拆除接地线。高压回路上的工作，需要拆除全部或一部分接地线后始能进行工作者〔如测量母线和电缆的绝缘电阻，测量线路参数，检查断路器（开关）触头是否同时接触」，如：

1）拆除一相接地线；

2）拆除接地线，保留短路线；

3）将接地线全部拆除或拉开接地刀闸。

上述工作应征得运行人员的许可（根据调度员指令装设的接地线，应征得调度员的许可），方可进行。工作完毕后立即恢复。

12、每组接地线均应编号，并存放在固定地点。存放位置亦应编号，接地线号码与存放位置号码应一致。

13、装、拆接地线，应做好记录，交接班时应交待清楚。

4.装设接地线应注意什么?

答：装设接地线时主要应防止麻电和触电烧伤，防高处摔伤，挂设正确合格，实践中应注意以下几个方面。

(1)装设之前，应先根据设备接地处所的位置选择合适的接地线，提前进行检查，保证接地线合格良好待用。

(2)准备好所使用的工器具和安全防护用具。如：阴雨天气，应备好雨具，登高时的梯子；需在杆塔上挂设时，必须系好安全带等。

(3)现场应先理顺展放好地线。因挂地线是和验电一起进行的。验明确无电压后，操作人先将接地极装好，选择挂设时合适的站立位置。如：在平台、凳子上操作时应站稳，注意人身防护，保持好接地线与周围带电设备的安全距离，特别是部分停电地点，空间距离窄小时更应注意保持安全距离。在接通导体端的整个过程中，操作人员身体不得挨靠接地线金属部分。

(4)对同杆架设的双回线、双母线、旁路母线等电气设备，停一回另一回运行及其它产生感应电压突出明显的设备，应尽量使用接地隔离开关（刀闸）接地。在无接地隔离开关的设备上所挂的地线，均应为带有长绝缘操作杆的地线，以减小操作人员的风险。

(5)挂设导体端时，应缓慢接近导电部分、待即将接触上的瞬间果断地将线夹挂入，并应检查接触良好。

5.接地线的注意事项有哪些

1、工作之前必须检查接地线。

软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。 2、挂接地线前必须先验电，未验电挂接地线是基层中较普遍的习惯性违（wei）章行为，在悬挂时接地线道体不能和身体接触。

3、在工作地点两段两端悬挂接地线，以免用户倒送电、感应电的可能，深受其害的例子不少。 4、在打接地桩时，要拨能借地体能快速疏通事故大电流，保证接地质量。

5、要爱护接地线。接地线在使用过程中不得扭花，不用时应将软铜线盘好，接地线在拆除后，不得从空中丢下或随地乱摔，要用绳索传递，注意接地线的清洁工作。

6、新工作人员必须经过对接地线使用的培训、学习，考核合格后，方能单独从事接地线操作或使用工作。 7、按不同电压等级选用对应规格的接地线。

8、严禁使用其它金属线代替接地线。 9、现场工作不得少挂接地线或者擅自变更挂接地线地点。

10、接地线具有双面性，它具有安全的作用，使用不当也会产生破坏效应，所以工作完毕要及时拆除接地线。带接地线合开关会损坏电气设备和破坏电网的稳定，会导致严重的恶性电气事故 。

6.接地体安装注意事项

不知道下面的资料能不能帮助你：

一、划分等级：

根据《建筑物电子信息系统防雷技术规范》GB50343-2004，确定信息系统的防雷等级。不同等级的防雷要求不一样。

信息系统的防雷保护应采用外部和内部结合的原则。

二、注意事项：

1、接地：宜采用建筑物内墙柱结构钢筋作为引下线，不应采用用做防直击雷引下线的结构主筋。施工前应测试其接地电阻是否合格。必须采用人工接地体的，应特别注意接地体及引出线的材质、规格、位置、防人身伤害、防机械损伤、防反击措施。同时做好机房内等电位连接，避免出现一个机房内存在两个地的问题。

2、等电位连接：

机房内应设置金属网格，将机房内所有金属物体（地板、线槽、机柜外壳、PE线、SPD等）就近与金属网格连接，不能设置金属网格的也应设置连接端子板（LEB）。网格或LEB的接地线应从对角的两根内墙柱引出，两根接地线的长度不应相同。采用一根的有可能出现两个问题：一是接地线松动或断开导致系统失效，二是接地线的长度恰好与信息系统的工作波长相同或是其整倍数，对系统运行造成干扰。

连接线的材质、规格、工艺应符合规范要求，连接点应紧固。

3、SPD:

SPD的电气参数选择应符合相关防雷等级要求，不能将用作C级保护的用到B级位置。特别注意信息线路专用SPD的型号选择，错误的选择会导致太大的插入损耗从而过度降低线路的速率。

SPD的设置应考虑级间能量配合，不能满足线路长度10m、5m要求的应设置退耦器、或采用一二级合一的SPD、或带提前点火装置的SPD。

SPD与线路连接最好采用凯文接线方式以降低残压值，SPD的接地线原则为短、粗、直，太长的接地线和弯曲过多的接地线会大大降低SPD的泄放效果。

SPD应设置在较隐蔽并易于维护的位置，安装牢固并有防爆措施。状态显示窗口应能够被人员轻松看到。

电气系统的SPD应设置2~3级，信息线路设置1~2级。

4：合理布线：

线路布置应避免形成大的闭合回路，减少电磁感应的影响。

引下线、电气线路和信息线路不应同槽敷设，不能避免的应采取屏蔽措施或加金属隔板。

引下线的布置应尽量远离人员能够接近的位置。

提醒甲方电气设备的位置应尽量远离建筑物的外墙柱，避免高电压反击。

5、其他：

卫星机房一般设置在建筑物的顶层，其天馈头应采取防直击雷措施，引入室内的线路应做好屏蔽。

带有摄像头的监控机房注意原则同上。

电话机房的SPD有些是采用间隙型的，这种SPD的反应速度可能不够快。型号选择上应特别注意。

三、资质要求：

依据中国气象局10号令要求，设计单位应具有相应防雷工程专业设计资质，施工单位应具有相应防雷工程专业施工资质，采用的防雷产品应在当地气象主管机构备案。

补充一点：楼下说“天馈头应采取防直击雷措施，这安全吗？？最好的办法还是采用设避雷针保护”。对此我很不理解。依据相关防雷规范的解释，所谓防直击雷措施包括避雷针、带、网、线、金属构件、金属护栏、金属爬梯等等屋面上能够承受直接雷击并良好泄放入地的永久性金属物。“避雷针”已包含在“防直击雷措施”概念中。如果是指的避雷器，则所有从LPZ0区进入LPZ1区的金属物均应作等电位连接或安装SPD，这点是不言自明的。

7.装设接地线制度的内容及注意事项有哪些

内容 1.当检修配电室的10m及以下的母线时，可以装设一组接地线；当检修10m以上的母线时，则应根据连接在母线的电源进线多少和分布情况及感应电压的大小适当增加接地线的数量。

2.所装设的接地线与带电部分不得小于规定的允许距离。否则，会威胁带电设备的安全运行，并将可能是停电设备引入高电位而危及工作人员安全。

3.接地线和设备导体之间以及接地端和“地”之间接触应良好，否则接触电阻增大可能由于电流流经时产生做热而是接地线烧毁。装设接地线时严禁用缠绕的方法进行短路和接地。

4.在装、拆接地线的过程中，还应始终保证接地线趋于良好的接地状态，以保证在装拆过程中出现突然来电时，能有效地限制接地线上的对地电位升高而保证操作人员的人身安全。因此在装设接地线时，必须先接接地端，后接导体端，拆除接地线时与此相反 注意事项 1）装设接地线的目的是为了防止停电后的电气设备及线路突然有电而造成检修作业人员愈外伤害的技术措施；其方法是将停电后的设备的接线端子及线路的相线直接接地短路。

（2）验电之前，应先准备好接地线，并将其接地端先接到接地网（极）的接线端子上；当验明设备或线路确已无电压且经放电后，应立即将检修设备或线路接地并三相短路。 （3）装设三相短路接地线的作用，是使作业地点始终保持在“地电位”的保护之中，不但可将其剩余电荷放掉，且可限制其感应电压的产生；当电源侧误送电时，形成短路使保护装置动作，并迅速跳闸切断电源；如果仅将检修设备或线路三相短路，则不能保护单相有电跳闸；如果仅三相分别单独接地，则误送电时，短路电流通过接地电阻使被检修设备上的电压达到相当大的数值而危及人身安全。

因此，必须三相短路后挂接接地线。 （4）对于可能送电至停电设备及线路的各环节，包括线路的各个支路或可能产生感应电压的停电设备，都要装设接地线；接地线应装设在作业地点可以看见的位置。

接地线与带电部分的距离应符合安全距离的规定。 （5）检修部位若分成几个在电气上不相连接的部分（如分段母线用断路器或隔离开关隔开），则各段应分别验电、放电并装设接地线；降压变电所全部停电时，应将各个可能来电侧的部位悬挂接地线，而其余部位不必每段都装设接地线。

（6）检修母线时，应根据母线的长短和有无感应电压等实际情况确定接地线组数；检修10m及以下的母线，可只装一组接地线。 （7）在室内变配电装置上进行作业时，接地线应装设在母线或导电部位的规定位置，这些位置不应涂相色漆，并有专用接地的标志。

变配电装置的适当位置应设有接地网的引出端子，以便接地线的接地端在此良好连接，该端子的接地电阻值必须合格。 （8）接地线与检修部分之间不得连接开关或熔断器。

（9）装设接地线必须先接接地端，后接已停电的带电端；拆地线时，先拆已停电的带电端，后拆接地端；装拆接地线均应使用绝缘棒或戴绝缘手套。 （10）接地线应用多股软铜导线，其截面应符合短路电流热稳定的要求，最小截面积不应小于25mm。

其线端必须使用专用的线夹固定在导体上，禁止使用缠绕的方法进行接地或短路。 （11）变配电所内，每组接地线均应按其截面积编号，并悬挂存放在固定地点。

存放地点的编号应与接地线的编号相同。 （12）变配电所（室）内装、拆接地线，必须做好记录，交接班时要交待清楚。

13）高压回路上的作业，需要拆除全部或一部分接地线后才能进行工作时〔如测量母线或电缆的绝缘电阻等），应得到值班员的许可（根据调度员命令装设的接地线，必须得到调度员的许可），方可进行作业；作业完毕后，应立即恢复。 （14）线路杆塔无接地引下线时，接地线的接地钎子插人地面的深度不应小于0.6m；接地线与接地钎子的连接应用螺钉连接；若用绑线缠绕时，其缠绕长度不应小于100mm，且接触应紧密良好 （15）线路作业时，挂接接地线的位置如下： 1）停电线路的出线开关及联络开关的停电侧； 2）可能将电源返送至停电线路的所有开关（包括自备电源的联络开关等）的停电侧； 3）在停电线路工作范围内的其它停电线路上； 4）杆塔上作业时，送电侧和受电侧的导线上。

（16）停电线路与带电线路交叉跨越时，应挂接接地线的位置： 1）停电线路在带电线路上方交叉，且检修时不松动导线，应在停电线路交叉档处挂一组；如松动导线时，则应在停电线路交叉档两侧各挂一组。 2）停电线路在带电线路下方交叉，且检修时松动导线。

应在停电线路交叉档处挂一组。 3）因撤换电杆或松动导线而停电的其他线路，也应挂接接地线。

（17）装设接地线作业必须由二人进行，若变电所为单人值班时，只允许便用接地隔离开关接地。

8.接地线需要注意哪些事项

a、规范操作购买质量好的扁铁（最好是长达1M、厚度超过30MM且耐腐蚀的钢铁材料）或者同类材料作为接地桩，这样才能把接地线的作用得到更好地发挥得，另外，需要注意的是，选择打桩区域的时候，要选周围少有人和动物走动的地方，建议以焊接的方式操作，焊接完谨慎检查有无松动或者接触不良的情况，如有，则需要马上修补，否则一旦引起漏电，后果不堪设想。

b、添加外壳外壳在接地线的作用中起着不可小觑的作用，所以如果想要达到更加安全的用电，不妨考虑通过一根优质的、紧密性好的塑料管道来为电器添加外壳后再接地，但是切忌使用煤气管道或者其他人可以接触的物质充当接地桩。c、合格的插头和插座若要达到强效的保护电源的功能，在家装上合格优质的插头及插座线缆就能打造出一套完整的接地保护系统。

9.仪器仪表接地时有什么注意事项

1、控制系统AC电源应该来自于一个分开的系统，与其他设备分开使用。

2、电源在设计时应该考虑到初始电流的冲击，至少能承受10个周期。

3、控制系统AC接地应该建立在隔离变压器或UPS上，或者在附近。

4、控制系统工作站AC电源应该使用专门的插座。

5、当连接现场设备电源几个I/O接口转接器时，应该使用隔离栅条。

6、控制系统AC电源应该由隔离变压器或UPS供给。

7、当AC和DC输入连接到同样的接线排，接线排必须以适当的警告标签标出。

8、AC接地线应该与载流线型号相当或大一号。

9、预留一根额外的线或使用一终端盒，以提供测试点。

10、接地系统的电阻必须进行测试，确保能满足控制系统的要求。
