钣金下料(怎么学好钣金下料?)
1.怎么学好钣金下料?
1、pro/e（钣金）板块或（solidworks钣金模块） 和cad只是个绘图工具，真正的技术要了解钣金的工艺性。
2、以下不全，仅供参考，请到网上下载。冲裁分为普通冲裁和精密冲裁，由于加工方法的不同，冲裁件的加工工艺性也有所不同。
目前我司通信产品结构件一般只用到普通冲裁。下面介绍冲裁的工艺性，是指普通冲裁的结构工艺性。
2.1 冲裁件的形状和尺寸尽可能简单对称，使排样时废料最少。图3.1.1 冲裁件的排样2.2 冲裁件的外形及内孔应避免尖角。
在直线或曲线的连接处要有圆弧连接，圆弧半径R≥0.5t。(t为材料壁厚) 图3.2.1 冲裁件圆角半径的最小值2.3 冲裁件应避免窄长的悬臂与狭槽 冲裁件的凸出或凹入部分的深度和宽度，一般情况下，应不小于1.5t(t为料厚)，同时应该避免窄长的切口与和过窄的切槽，以便增大模具相应部位的刃口强度。
见图3.3.1。 图3.3.1 避免窄长的悬臂和凹槽2.4 冲孔优先选用圆形孔，冲孔有最小尺寸要求 冲孔优先选用圆形孔，冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
图3.4.1 冲孔形状示例 材料 圆孔直径b 矩形孔短边宽b 高碳钢 1.3t 1.0t 低碳钢、黄铜 1.0t 0.7t 铝 0.8t 0.5t* t为材料厚度，冲孔最小尺寸一般不小于0.3mm。* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。
表1 冲孔最小尺寸列表2.5 冲裁的孔间距与孔边距 零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图3.5.1。当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。

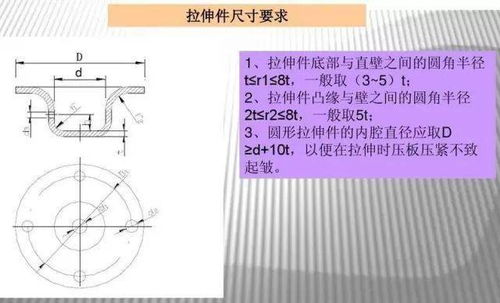

图3.5.1 冲裁件孔边距、孔间距示意图2.6 折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离 折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图3.6.1） 图3.6.1 折弯件、拉伸件孔壁与工件直壁间的距离2.7 螺钉、螺栓的过孔和沉头座 螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
表2 用于螺钉、螺栓的过孔*要求钣材厚度t≥h。表3 用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。
表4 用于沉头铆钉的沉头座及过孔2.8 冲裁件毛刺的极限值及设计标注2.8.1 冲裁件毛刺的极限值 冲裁件毛刺超过一定的高度是不允许的，冲压件毛刺高度的极限值（mm）见下表。材料壁厚 材料抗拉强度 （N/mm2） >100~250 >250~400 >400~630 >630 f m g f m g f m g f m g >0.7 ~1.0 0.12 0.17 0.23 0.09 0.13 0.17 0.05 0.07 0.1 0.03 0.04 0.05 >1.0 ~1.6 0.17 0.25 0.34 0.12 0.18 0.24 0.07 0.11 0.15 0.04 0.06 0.08 >1.6 ~2.5 0.25 0.37 0.5 0.18 0.26 0.35 0.11 0.16 0.22 0.06 0.09 0.12 >2.5 ~4.0 0.36 0.54 0.72 0.25 0.37 0.5 0.2 0.3 0.4 0.09 0.13 0.18* f级（精密级）适用于较高要求的零件；m级（中等级）适用于中等要求的零件；g级（粗糙级）适用于一般要求的零件。
表5 冲压件毛刺高度的极限值2.8.2 设计图纸中毛刺的标注要求* 毛边方向：BURR SIDE。* 需要压毛边的部位：COIN或COIN CONTINUE 。
一般不要整个结构件断口全部压毛边，这样会增加成本。尽量在下面情况使用：暴露在外面的断口；人手经常触摸到的锐边；需要过线缆的孔或槽；有相对滑动的部位。

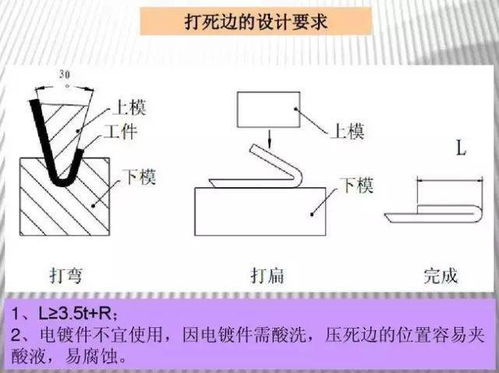

图3.8.2.1 钣金结构设计图纸中毛刺的标注示例 3 折弯3.1 折弯件的最小弯曲半径 材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。
公司常用材料的最小弯曲半径见下表。序号 材 料 最小弯曲半径1 08、08F、10、10F、DX2、SPCC、E1-T52、0Cr18Ni9、1Cr18Ni9、1Cr18Ni9Ti、1100-H24、T2 0.4t2 15、20、Q235、Q235A、15F 0.5t3 25、30、Q255 0.6t4 1Cr13、H62(M、Y、Y2、冷轧) 0.8t5 45、50 1.0t6 55、60 1.5t7 65Mn、60SiMn、1Cr17Ni7、1Cr17Ni7-Y、1Cr17Ni7-DY、SUS301、0Cr18Ni9、SUS302 2.0t。
2.浅谈钣金加工中有哪些下料方式
您现在的位置：广州凯旺钣金机柜设备 > 钣金加工中有哪些下料方式呢，钣金加工中主要有四种下料方式，其分别是剪床下料、激光下料、冲床下料以及数控下料等四种。
这四种下料方式又分别是什么呢？首先是剪床下料，所谓的剪床下料也就是利用剪床剪出展开图的外形长宽尺寸，若有冲孔、切角的，再转冲床结合模具冲孔、切角成形。而激光下料则是利用激光切割方式，在一块铁板上将其平板件的结构形状切割出来。
冲床下料是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短，效率高，可减少加工成本，在批量生产时经常用到。数控下料是目前贩金加工中最常用的一种，数控下料时首先要编写数控加工程序。
就是利用编程软件，将绘制的展开图编写成数控切割机可识别的程序。让其跟据这些程序一步一步的在一块铁板上，将其平板件的结构形状冲制出来。
这类加工方式也就是目前使用最为广泛的数控切割加工，而考虑到加工材料的厚度在6MM以下居多，所以一般应用较多的方式为数控等离子切割。
