避雷带施工(避雷带在施工工程中注意事项有哪些)
1.避雷带在施工工程中注意事项有哪些
防雷与接地装置施工注意事项
防雷与接地装置安装本工程防雷与接地系统也由几部分组成：利用基础底板做接地极，室外地面负一米敷设—40*4的环形均压带，利用结构钢筋做避雷引下线，屋面敷设φ16和—25*4作为避雷带。接地系统要求总接地电阻小于1欧姆。
防雷接地装置包括以下部分：雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等。接地线（引下线）：雷电接受装置与接地装置连接用的金属导体。接地装置：接地线和接地体的总和。接地体指的是降阻剂，扁钢等。 而防雷与接地装置安装本工程防雷与接地系统也由几部分组成：利用基础底板做接地极，室外地面负一米敷设—40*4的环形均压带，利用结构钢筋做避雷引下线，屋面敷设φ16和—25*4作为避雷带。接地系统要求总接地电阻小于1欧姆。
(1)材料要求镀锌扁钢、圆钢、铜排等应镀锌良好，材质本身不得有裂纹、折皱等，各种型材全部由正规厂家进货并有产品合格证和检测报告。
(2)施工工艺要求镀锌扁钢、圆钢连接均采用焊接，要求圆钢双面焊接，焊接长度不小于6D，扁钢三面焊接，焊接长度大于扁钢宽度的二倍，焊缝平整、饱满，无夹渣、咬肉现象，在混凝土结构外的各焊点应涂沥青漆二道以避免腐蚀，屋面避雷带应涂银粉漆两道。铜排采用两个M8镀锌螺丝连接，搭接长度大于铜排宽度的两倍。
(3)主要施工方法及注意事项
1） 在基础施工时，桩基内两根主筋采用不小于Φ16钢筋引上与基础承台、底板内上下两层主筋分别焊接连通，利用底板地梁内上下两根主筋将各接地桩点焊接连通构成一个整体接地网，柱内两根引下线再于各接地桩点分别焊通。在基础施工完成后进行绝缘电阻摇测，如摇测达不到要求，则补做外部人工接地体，直到接地电阻小于1欧姆。变配电室利用-40*5镀锌扁钢在地面内暗敷接地干线，均匀分布临时接地钢板。本工程采用TN-S系统，要求从低压配电柜引出的N（工作零线）与PE（保护零线）完全分开。所有配电箱、柜内均分设N线与PE线母排。本工程中所有电气设备的金属外壳、配线钢管、电缆桥架、电气设备的构件、支架、金属线盒、电缆铠装等均需与PE线可靠连接，以确保安全。沿竖井利用TMY-50*6铜排敷设各专用接地干线。
2） 引下线与均压环在设计图标示的引下线处利用结构内不少于两根φ16主筋作防雷引下线，要求此两根主筋通长焊接，搭接材料采用Φ16圆钢，焊缝长度大于12D，采用双面焊。为防止漏焊，本工作指定专人负责，并在焊好一个接头后，在下一个待焊接头处使用黄油漆做一明显标志。按设计要求，本工程从地面30米起每隔三层利用圈梁主筋作均压环，并与楼板内钢筋及柱内避雷引下线多点焊接。所有外墙金属门窗、幕墙铝框、金属构件、管道等均应与均压环作可靠焊接，利用Ф10镀锌圆钢与均压环焊接连通，一侧预留在窗洞旁，以便门窗栏杆等安装时就近焊接连通，幕墙铝框的接地将结构施工时的预埋钢板与接地系统焊接连通。

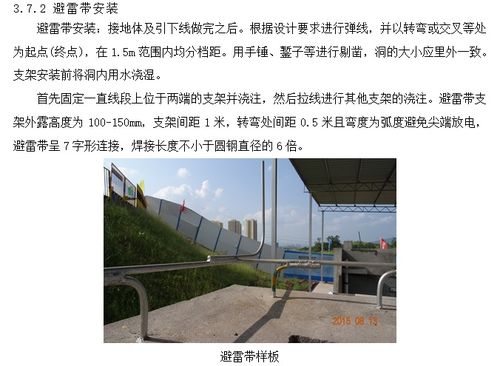

3） 避雷带在屋顶平顶墙上采用φ16镀锌圆钢明敷避雷带与避雷引下线焊接，屋面用水泥墩或支架敷设—25*4避雷带，屋面上的所有的金属管道、构架、设备金属外壳利用Ф12镀锌圆钢与避雷带作就近连接。
2.避雷带在施工过程中应注意哪些事项
避雷带在施工过程中应注意以下十二点：
(1)用结构钢材代替避雷针（网）及其引下线，镀锌焊接破坏层不刷防锈漆。
(2)引下线、均压环、避雷带搭接的连接长度不够，扁钢小于宽度的2倍，圆钢小于直径的6倍，焊接不饱满，焊接处有夹渣、焊瘤、虚焊、咬肉和气孔，没有敲掉焊渣等缺陷。
(3)接地体的引出线未作防腐处理，使用镀锌扁钢时，引 出线的焊接部位未补刷防腐涂料。
(4)接地线跨越建筑物变形缝处时，未加设补偿器，穿墙体时未加保护管。
(5)屋面金属物，如管道、梯子、旗杆和设备外壳等，未与屋顶防雷系统相连。
(6)螺栓连接的连接片未经处理，镀锌或镀锡面不完整，片与片接触不严密。
(7)电气设备接地（接零）的分支线，未与接地干线连接，实行串联连接或通过支架、基础槽钢过渡。
(8)接地体安装埋设深度不够，距地面高度小于0.6 m.
(9)避雷带变形严重、支架脱落、引下点间距偏大、不预留引下线外接线。
(10)以金属管代替PE 线、等电位联结，桥架及金属管、电器的柜、箱、门等跨接地线线径不足。
(11)多层住宅采用TN— S系统时，进线在总电表箱处没有重复接地，没有按要求在配电间作MEB.
(12)插座接地线互相串接，安装高度低于2.4 m的灯具可接近金属导体的未接地。
3.避雷带在施工过程中应注意哪些事项
避雷带在施工过程中应注意以下十二点：（1）用结构钢材代替避雷针（网）及其引下线，镀锌焊接破坏层不刷防锈漆。
（2）引下线、均压环、避雷带搭接的连接长度不够，扁钢小于宽度的2倍，圆钢小于直径的6倍，焊接不饱满，焊接处有夹渣、焊瘤、虚焊、咬肉和气孔，没有敲掉焊渣等缺陷。 （3）接地体的引出线未作防腐处理，使用镀锌扁钢时，引 出线的焊接部位未补刷防腐涂料。
（4）接地线跨越建筑物变形缝处时，未加设补偿器，穿墙体时未加保护管。 （5）屋面金属物，如管道、梯子、旗杆和设备外壳等，未与屋顶防雷系统相连。
（6）螺栓连接的连接片未经处理，镀锌或镀锡面不完整，片与片接触不严密。 （7）电气设备接地（接零）的分支线，未与接地干线连接，实行串联连接或通过支架、基础槽钢过渡。
（8）接地体安装埋设深度不够，距地面高度小于0.6 m. (9)避雷带变形严重、支架脱落、引下点间距偏大、不预留引下线外接线。 （10）以金属管代替PE 线、等电位联结，桥架及金属管、电器的柜、箱、门等跨接地线线径不足。
（11）多层住宅采用TN— S系统时，进线在总电表箱处没有重复接地，没有按要求在配电间作MEB. (12)插座接地线互相串接，安装高度低于2.4 m的灯具可接近金属导体的未接地。
4.简述建筑物避雷带施工安装的主要要求?.
一、所有避雷针应采用避雷带互相连接。
二、引下线不应少于两根，并应沿建筑物四周均匀或对称布置，其间距不应大于12m。
三、排放爆炸危险气体、蒸气或粉尘的管道应符合本规范第3.2.1条二、三款的要求。
四、建筑物应装设均压环，环间垂直距离不应大于12m，所有引下线、建筑物的金属结构和金属设备均应连到环上。均压环可利用电气设备的接地干线环路。
五、防直击雷的接地装置应围绕建筑物敷设成环形接地体，每根引下线的冲击接地电阻不应大于
10Ω，并应和电气设备接地装置及所有进人建筑物的金属管道相连，此接地装置可兼作防雷电感应之用。
六、防直击雷的环形接地体尚宜按以下方法敷设。
1. 当土壤电阻率ρ小于或等于500Ω。m时，对环形接地体所包围的面积的等效圆半径 √（A/∏）大于或等于5m的情况，环形接地体不需补加接地体；对等效圆半径√（A/∏）小于5m的情况，每一引下线处应补加水平接地体或垂直接地体。
当补加水平接地体时，其长度应按下式确定。
lr=5-√（A/∏）（3.2.4 - 1）
式中 lr — 补加水平接地体的长度（m）;
A — 环形接地体所包围的面积（m2）。
当补加垂直接地体时，其长度应按下式确定。
(3.2.4 - 2)
式中lv—补加垂直接地体的长度（m）。
2. 当土壤电阻率ρ为500Ω·m至3000Ω·m时，对环形接地体所包围的面积的等效圆
注： 按本款方法敷设接地体时，可不计及冲击接地电阻值。
七、当建筑物高于30m时，尚应采取以下防侧击的措施：
1. 从30m起每隔不大于6m沿建筑物四周设水平避雷带并与引下线相连；
2. 30m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。
八、在电源引人的总配电箱处宜装设过电压保护器。
第3.2.5条当树木高于建筑物且不在接闪器保护范围之内时，树木与建筑物之间的净距不应小于5rn。
第三节 第二类防雷建筑物的防雷措施
第3.3.1条 第二类防雷建筑物防直击雷的揩施，宜采用装设在建筑物上的避雷网（带）或避雷针或由其混合组成的接闪器。避雷网（带）应按本规范附录二的规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并应在整个屋面组成不大于10m*10m或12m*8m的网格。所有避雷针应采用避雷带相互连接。
第3.3.2条 突出屋面的放散管、风管、烟囱等物体；应按下列方式保护：
一、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等管道应符合本规范第3.2.1条二款的要求。
二、排放无爆炸危险气体、蒸气或粉尘的放散管、烟囱，1区、11区和2区爆炸危险环境的自然通风管，装有阻火器的排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管，本规范第3.2.1条三款所规定的管、阀及煤气放散管等，其防雷保护应符合下列要求：
1.金属物体可不装接闪器，但应和屋面防雷装置相连；
2.在屋面接闪器保护范围之外的非金属物体应装接闪器，并和屋面防雷装置相连。
第3.3.3条 引下线不应少于两根，并应沿建筑物四周均匀或对称布置，其间距不应大于18m。当仅利用建筑物四周的钢柱或柱子钢筋作为引下线时，可按跨度设引下线，但引下线的平均间距不应大于18m。
第3.3.4条 每根引下线的冲击接地电阻不应大于10Ω。防直击雷接地宜和防雷电感应、电气设备等接地共用同一接地装置，并宜与埋地金属管道相连I当不共用、不相连时，两者间在地中的距离应符合下列表达式的要求，但不应小于2m:
Se2≥0.3KcRI (3.3.4)
式中 Se2 — 地中距离（rn）;
KC — 分流系数，单根引下线应为1，两根引下线及接闪器不成闭合环的多根引下线应为0. 66接闪器成闭合环或网状的多根引下线应为0.44 。
在共用接地装置与埋地金属管道相连的情况下接地装置宜围绕建筑物敷设成环形接地体。
第3.3.5条 利用建筑物的钢筋作为防雷装置时应符合下列规定：
一、建筑物宜利用钢筋混凝土屋面、梁、柱、基础内的钢筋作为引下线。本规范第2.0.3条二、三、八、九款所规定的建筑物尚宜利用其作为接闪器。
5.屋顶避雷带施工规范,,
屋面避雷装置与防水层的关系在规范中都没有明确规定，这与屋面构造（防水、保温、保护层等）、避雷装置形式（埋置式、外露式等）、屋面形式（平屋面、斜屋面等有关），但从工序一般原理来说，应该先安装避雷装置，然后做防水施工，原因是： 1、避雷装置要求埋置安装牢固，一般可以在混凝土混凝土时埋入混凝土中或混凝土结构施工完毕后，固定在混凝土表面，用水泥砂浆进行覆盖。
需要通过电阻测试验收。 2、屋面防水工程施工前，所有安装工程应该全部完成，防水层在避雷针等突出构件周围进行密封防水处理，以保证避雷装置不影响防水层。
3、避雷安置的安装需要电焊，如果后安装，电焊可能会破坏防水层。 4、以前也有避雷带外露在屋面之上，但避雷针是固定在结构混凝土中的，这种情况是先安装避雷针，后做防水，再做保护层，最后做外露避雷带。
6.避雷带的安装规范是什么
答案1： 模板 生活->家居装修 生活常识避雷带的安装规范 关键词：企业建站|网站建设|模板建站|商城网站|展示网站||微信小程序|商城小程序|点餐小程序|社区团购小程序 城市： 来源： 栏目： 一、所有避雷针应采用避雷带互相连接。
二、引下线不应少于两根，并应沿建筑物四周均匀或对称布置，其间距不应大于12m。 三、排放爆炸危险气体、蒸气或粉尘的管道应符合本规范第3.2.1条 二、三款的要求。
四、建筑物应装设均压环，环间垂直距离不应大于12m，所有引下线、建筑物的金属结构和金属设备均应连到环上。均压环可利用电气设备的接地干线环路。
五、防直击雷的接地装置应围绕建筑物敷设成环形接地体，每根引下线的冲击接地电阻不应大于 10Ω，并应和电气设备接地装置及所有进人建筑物的金属管道相连，此接地装置可兼作防雷电感应之用。
