钢筋识图梁(建筑工程钢筋识图)
1.建筑工程钢筋识图基础知识
原发布者：JIA119891010
表示抄两根Φ20的钢筋，通长布置，用于双肢箍。⑵2Φ22+(4Φ12) 表示2Φ22为通长，4φ12架立筋，用于2113六肢箍。⑶6Φ254/2
表示上部钢筋5261上排为4Φ25，下排为2Φ25。⑷2Φ22+2Φ22 表示只有一排钢筋，两根4102在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：⑴G2φ12
表示梁两侧的构造钢筋，每1653侧一根φ12。⑵G4Φ14
表示梁两侧的构造钢筋，每侧两根Φ14。⑶N2Φ22
表示梁两侧的抗扭钢筋，每侧一根Φ22。⑷N4Φ18
2.梁的钢筋图纸怎么看
想要很快的了解梁的钢筋图纸，就是要知道图纸上面标示所表达的意思，知道了图纸上标示所表达的意思后，那么想要看懂梁的钢筋图纸就不是难事了。

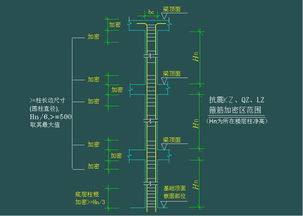

一、箍筋表示方法及含义 ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
二、梁上主筋和梁下主筋同时表示方法及含义 ⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22， 下部钢筋为3Φ20。 ⑵ 2φ12,3Φ18 表示上部钢筋为2φ12， 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25， 下部钢筋为4Φ25。 ⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25， 下部钢筋为5Φ25。
三、梁上部钢筋表示方法及含义 （标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+(4Φ12) 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
四、梁腰中钢筋表示方法及含义 ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
3.建筑图纸的梁钢筋图怎么看
第一排是基础梁的编号 JL03(1B)和基础梁的尺寸600x1200 意思是基础梁宽600mm，高1200mm
第二排是梁的箍筋型号 14的二级钢筋间距100 是四肢箍
第三排是梁的纵筋排列 B的意思是底部钢筋（botton） 是4跟20的二级钢筋 T的意思是顶部钢筋（top）是7跟25的二级钢筋
第四排有6根14的抗扭钢筋，后面的8@300 应该是长跨方向的箍筋还有8的一级钢，间距300
第五排的意思就是基础底标高在0标高一下2.5m
这些在标准图集里面都可以看到解释的
钢筋混凝土构件基本知识和图示方法 混凝土是由水泥、砂子、石子和水按一定的比例拌和而成，灌入定型模板，经过振捣密实和养护凝固后坚硬如石，这种材料受压性能好，但受拉能力差，约为抗压强度的1/9-1/20.钢筋混凝土是在混凝土受拉区域或相应部位加入适量钢筋，钢筋不但具有良好的抗拉性能，同时其热膨胀系数与混凝土接近，将两种材料黏结成整体，共同承受外力，这种材料解决了混凝土材料抗拉能力差的弊端.用钢筋混凝土制成的梁、板、柱、基础等构件，称为钢筋混凝土构件.
不同工程或用于不同部位的混凝土，对其强度标号的要求不一样.
4.如何看梁钢筋图（如图）别管钢筋符号
如何看梁钢筋图（如图）别管钢筋符号
这是梁平法施工图的表示方法
答：下面是梁平法施工图的集中标注
WKL1(1)350*800
أ 8@100/200(4﹚
2أ16+(2أ16﹚
G4أ14
表示1号屋面框架梁，1跨，宽350mm，高800mm;HRB400级直径φ8加密区间距为100，非加密区间距为200，四肢箍；梁上部配置2أ16的通长筋，2أ16的架立筋；梁的两侧共配置4أ14的纵向构造筋，毎侧各配置2أ14。
梁两端支座2أ16+2أ18是梁平法施工图的原位标注
表示梁支座上部纵筋2أ16放在角部（即集中标注中的2أ16通长筋），2أ18放在中部（长度取净跨的1/3与集中标注中的2أ16架立筋搭接150mm）。
