热力膨胀阀安装(怎样正确安装空调系统的膨胀阀?)

1.怎样正确安装空调系统的膨胀阀?

膨胀阀的工作状况与其安装有很大关系。

如果安装不当，会引起供液量跳动，使制冷效率降低，且容易造成“液击”现象。因此，在安装膨胀阀时，应注意以下问题：（1）检查膨胀阀是否完好，并应特别注意检査感温机构是否泄漏。

（2）膨胀阀一般应垂直安装，不允许倒置。（3）感温包应安装在蒸发器水平出气管的上表面处，紧贴于管壁，保证两者良好接触，然后用隔热、防潮材料缠包好。

（4）外平衡膨胀阀的平衡管，应安装在感温包后面100mm处回气管的上表面处，并应从管的顶部引出，以防止冷冻机油进入阀内。

2.热力膨胀阀

1 热力膨胀阀的作用： 热力膨胀阀安装在蒸发器入口，常称为膨胀阀，主要作用有两个： 1） 节流做用：高温高压的液态制冷剂经过膨胀阀的节流孔节流后，成为低温低压的雾状的液压制冷剂，为制冷剂的蒸发创造条件； 2） 控制制冷剂的流量：进入蒸发器的液态制冷剂，经过蒸发器后，制冷剂由液态蒸发为气态，吸收热量，降低车内的温度。

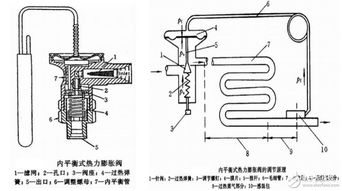

膨胀阀控制制冷剂的流量，保证蒸发器的出口完全为气态制冷剂，若流量过大，出口含有液态制冷剂，可能进入压缩机产生液击；若制冷剂流量过小，提前蒸发完毕，造成制冷不足；2 热力膨胀阀的种类： 热力膨胀阀按照平衡方式不同，分内平衡式和外平衡式；外平衡式热力膨胀阀分F型和H型两种结构型式。 1） 内平衡式膨胀阀结构和工作原理： 感温包内充注制冷剂，放置在蒸发器出口管道上，感温包和膜片上部通过毛细管相连，感受蒸发器出口制冷剂温度，膜片下面感受到的是蒸发器入口压力。

如果空调负荷增加，液压制冷剂在蒸发器提前蒸发完毕，则蒸发器出口制冷剂温度将升高，膜片上压力增大，推动阀杆使膨胀阀开度增大，进入到蒸发器中的制冷剂流量增加，制冷量增大；如果空调负荷减小，则蒸发器出口制冷剂温度减小，以同样的作用原理使得阀开度减小，从而控制制冷剂的流量。 2） 外平衡式膨胀阀结构和工作原理：外平衡式膨胀阀与平衡式膨胀阀原理基本相同，区别是： 内平衡式膨胀阀膜片下面感受到的是蒸发器入口压力；而外平衡式膨胀阀膜片下面感受到的是蒸发器出口压力。

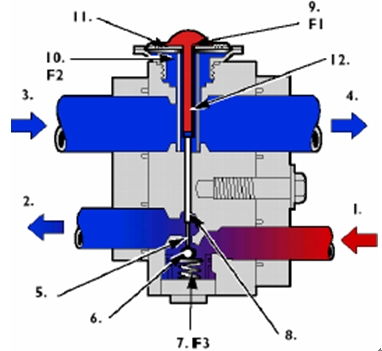

3) H型膨胀阀 H型热力膨胀阀有四个接口与制冷系统连接，其中两个接口与普通热力膨胀阀相同，一个连接储液干燥器，一个连接蒸发器进口；另外两个接口，一个连接蒸发器出口，一个连接压缩机进口。感温包直接处在蒸发器出口的制冷剂气流中。

该膨胀阀由于取消了F型热力膨胀阀中的感温包、毛细管和外平衡接管，提高了调节灵敏度，结构紧凑，抗振可靠。 热力膨胀阀广泛应用于中央空调冷水机组。

它既可控制蒸发器供液量，又可节流饱和液态制冷剂。根据热力膨胀阀结构上的不同，分为内平衡式和外平衡式两种。

考虑到制冷剂流经蒸发器产生一定的压力损失，为降低开启过热度，提高蒸发器传热面积的利用率，一般自膨胀阀出口至蒸发器出口，制冷剂的压力降所对应的蒸发温度降超过2~3℃，应选用外平衡式热力膨胀阀。 外平衡式热力膨胀阀的工作原理是建立在力平衡的基础上。

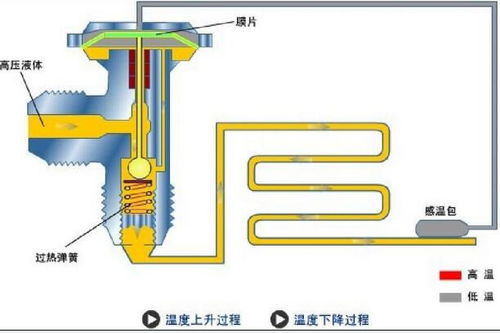

工作时，弹性金属膜片上部受感温包内工质的压力P3作用，下面受蒸发器出口压力P1与弹簧力P2的作用。膜片在三个力的作用下，向上或向下鼓起，从而使阀孔关下或开大，用以调节蒸发器的供液量。

当进入蒸发器的液量小于蒸发器热负荷的需要时，则蒸发器出口蒸气的过热度增大，膜片上方的压力大于下方的压力，这样就迫使膜片向下鼓出，通过顶杆压缩弹簧，并把阀针顶开，使阀孔开大，则供液量增大。反之当供液量大于蒸发器热负荷的需要时，则出口处蒸气的过热度减小，感温系统中的压力降低，膜片上方的作用力小于下方的作用力时，使膜片向上鼓出，弹簧伸长，顶杆上移并使阀孔关小，对蒸发器的供液量也就随之减少。

热力膨胀阀的过热度由开启过热度和有效过热度组成，开启过热度与弹簧的预紧力有关，有效过热度与弹簧的强度及阀针的行程有关。膨胀阀的弹簧是按标准工况设计的，机组在标准工况下，机组满负荷或变负荷运行均维持较高的COP值。

但在大压差工况下，蒸发压力降低，蒸发器负荷需求的液量减少，但实际情况相反，在吸气过热度不变的情况下，由于蒸发压力降低，蒸发器出口压力P1相应降低，膜片上下的压差变大，使主阀开度增大，供液量增加；但在小压差工况下，蒸发压力上升，蒸发器负荷需求的液量增多，但实际情况是在吸气过热度不变的情况下，由于蒸发压力上升，蒸发器出口压力P1相应提高，膜片上下的压差变小，使主阀开度减小，供液量减少；在变负荷下亦如此。因此热力膨胀阀在变工况下供液量的调节方面需进一步改进。

3.汽车空调怎样确定膨胀阀是否堵塞

汽车膨胀阀如果系统里面有水分，空调制冷工作是在膨胀阀处会出现结冰堵塞的情况，堵塞后就会出现空调不制冷，运行一会儿冰会融化，堵塞现象消除，空调又可以制冷的状况，制冷后又产生冰堵，反复循环，可以根据这个现象来进行判断。

这个要看膨胀阀堵塞的程度，堵塞的越厉害，制冷效果越差。也可以通过高低压数据来进行判断，通常高压高，低压低，就需要更换膨胀阀。

汽车空调系统中的膨胀阀，需要在未拆解的情况下，就诊断出其存在问题，否则拆解下来，也看不出问题，建议联系专业人员进行检修。

扩展资料：

汽车膨胀阀的正确调整方法：

1、在调整热力膨胀阀之前，必须确认空调制冷异常是由于热力膨胀阀偏离最佳工作点引起的，而不是因为制冷剂少、干燥过滤器堵塞、滤网、风机、皮带等其他原因所引起的。同时，必须保证感温包采样信号的正确性，感温包安装位置必须正确。

2、热力膨胀阀调整时注意事项。

热力膨胀阀的调整工作，必须在制冷装置正常运行状态下进行。由于蒸发器表面无法放置测温计，可以利用压缩机的吸气压力作为蒸发器内的饱和压力，查表得到近似蒸发温度。用测温计测出回气管的温度，与蒸发温度对比来校核过热度。

调整中，如果感到过热度太小，则可把调节螺杆按顺时针方向转动（即增大弹簧力，减小热力膨胀阀开启度），使流量减小。反之，若感到过热度太大，即供液不足，则可把调节螺杆朝相反方向（逆时针）转动，使流量增大。

由于实际工作中的热力膨胀阀感温系统存在著一定的热惰性，形成信号传递滞后，运行基本稳定后方可进行下一次调整。因此整个调整过程必须耐心细致，调节螺杆转动的圈数一次不宜过多过快。
