频谱仪使用(使用周林频谱仪要注意哪些事项?)

1.使用周林频谱仪要注意哪些事项?

1、用周林频谱仪治疗仪前应详了解有过敏史，特别是对自己有过敏性体质更不可忽视。

对有过药物过敏反应，应注意交叉敏感或多源笥敏感反应的发生。 2、用周林频谱仪治疗仪应有计划性，用的时间不宜过长，种类不宜过多，时间不宜过久，并定期观察。

3、严重肿胀部位，一般不宜直接照射的，可照射病变部位的近心端或对侧相应肢体，以利肿胀局部回流。对使用参考表中未列入适用范围的病症，患者需在医生指导下使用。

如果使用仪器后，有任何不适，请立即看医生。 4、婴幼儿、有出血倾向者、活动性肺结核、重病动脉硬化、恶性肿瘤；高热及其他危险病人和装有心脏起搏器者、妊娠期妇女、光热过敏禁止使用；眼部、烧伤部位、肿胀部位应慎重使用。

2.频谱仪的使用注意事项

仪器应置于平稳床面或支撑面上使用，以免造成跌倒、烫伤等意外事故。

使用位置与电源插座的距离要适宜，以免过远拉拽电源线。

辐射体总成应防止摔、碰和跌落，以免损坏。

禁止以拉拽电源线方式移动仪器位置。

严禁在浴室等潮湿场所使用。

衣物、肌肤切勿与辐射体直接接触；严禁手指或其他异物插入防护网罩内，以防烫伤或电击。

通电后禁止用毛巾、衣物等物品覆盖仪器，以免引起温度升高发生危险 。

侧立使用时必须加装侧扶手，谨防烫伤。

使用完毕，待仪器温度降至室温后（通常约20分钟），再行妥善保存。

在潮湿环境长期存放时，应据情况间隔适当时间通电20分钟左右以除潮，注意避免积尘。

仪器上面严禁压放重物，以免造成损坏。

拆卸包装后，废弃的包装物应及时处理，防止儿童玩弄造成意外危险（如吞咽，窒息等）。

如发生下列情况，请立即停止使用，切断电源，送维修部门检查修理：

① 电源线外表割伤、破损。

② 电源线或电源插头、仪器外表面异常发热。

③ 通电后或使用中发生冒烟、焦味，立即断开电源。

④ 水或其他液体流入仪器内，请勿触摸辐射体表面，谨防烫伤。

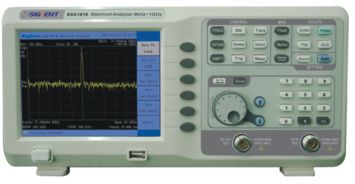

3.频谱仪的使用说明

13MHz信号。

一般情况下，可以用示波器判断13MHz电路信号的存在与否，以及信号的幅度是否正常，然而，却无法利用示波器确定13MHz电路信号的频率是否正常，用频率计可以确定13MHz电路信号的有无，以及信号的频率是否准确，但却无法用频率计判断信号的幅度是否正常。然而，使用频谱分析仪可迎刃而解，因为频谱分析仪既可检查信号的有无，又可判断信号的频率是否准确，还可以判断信号的幅度是否正常。

同时它还可以判断信号，特别是VCO信号是否纯净。可见频谱分析仪在手机维修过程中是十分重要的。

另外，数字手机的接收机、发射机电路在待机状态下是间隙工作的，所以在待机状态下，频率计很难测到射频电路中的信号，对于这一点，应用频谱分析仪不难做到。 一、使用前须知 在使用频谱分析仪之前，有必要了解一下分贝（dB）和分贝毫瓦（dBm）的基本概念，下面作一简要介绍。

1.分贝（dB） 分贝是增益的一种电量单位，常用来表示放大器的放大能力、衰减量等，表示的是一个相对量，分贝对功率、电压、电流的定义如下： 分贝数：101g(dB) 分贝数=201g(dB) 分贝数=201g(dB) 例如：A功率比B功率大一倍，那么，101gA/B=10182'3dB，也就是说，A功率比B功率大3dB, 2.分贝毫瓦（dBm） 分贝毫瓦（dBm）是一个表示功率绝对值的单位，计算公式为： 分贝毫瓦=101g(dBm) 例如，如果发射功率为lmw，则按dBm进行折算后应为：101glmw/1mw=0dBm。如果发射功率为40mw，则10g40w/1mw--46dBm。

二、频谱分析仪介绍 生产频谱分析仪的厂家不多。我们通常所知的频谱分析仪有惠普（现在惠普的测试设备分离出来，为安捷伦）、马可尼、惠美以及国产的安泰信。

相比之下，惠普的频谱分析仪性能最好，但其价格也相当可观，早期惠美的5010频谱分析仪比较便宜，国产的安泰5010频谱分析仪的功能与惠美的5010差不多，其价格却便宜得多。 下面以国产安泰5010频谱分析仪为例进行介绍。

1.性能特点 AT5010最低能测到2.24uv，即是-100dBm。一般示波器在lmv，频率计要在20mv以上，跟频谱仪比相差10000倍。

如用频率计测频率时，有的频率点测量很难，有的频率点测最不准，频率数字显示不稳定，甚至测不出来。这主要足频率计灵敏度问题，即信号低于20mv频率计就无能为力了，如用示波器测量时，信号5%失真示波器看不出来，在频谱仪上万分之一的失真都能看出来。

但需注意的是，频谱仪测量的是高频信号，其高灵敏度也就决定了，要注意被测信号的幅度范围，以免损坏高频头，在2.24uv-1V之间，超过其范围应另加相应的衰减器。 AT5010频谱分析仪频率范围在0.15~1000MHz(1G)，其系列还有3G、8G、12G等产品。

AT5010频谱分析仪可同时测量多种（理论上是无数个）频率及幅度，Y轴表示幅度，X轴表示频率，因此能直观的对信号的组成进行频率幅度和信号比较，这种多对比件的测量，示波器和频率计是无法完成的。 2.性能指标 （1）频率 频率范围：0.15—1050MHz 中心频率显示精度：士lOOkHz 频率显示分辨率：lOOkHz 扫频宽度：100kHz/格—100MHz/格 中频带宽（一3dB）:400kHz和20kHz 扫描速度：43Hz (2)幅度 幅度范围：一100~+13dBm 屏幕显示范围：80dBm(10dB/格) 参考电平：一27-13dBm（每级10dB） 参考电平精度：±2dD 平均噪声电平：一99dBm (3)输入。

输入阻抗：50n 插座：BNC 衰减器：0~40dB 输入衰减精度：±1dDm 最大输入电平：+10dBm、+25V(DC) 3.安泰5010频谱分析仪功能介绍 安泰5010频谱分析仪面板功能示意图如图4-4所示。 （1）聚焦旋钮（FOCJS）：用于光点锐度调节。

（2）亮度调节旋钮（1NTENS）：用于光点亮暗调节。 （3）电源开关（POWER）：被按下后，频谱分析仪开始工作。

（4）轨迹旋钮（TR）：即使有磁性（铍膜合金）屏蔽，地球磁场对水平扫描线的影响仍不可能避免。通过轨迹旋钮内装的一个电位器来调整轨迹；使水平扫描线与水平刻度线基本对齐。
