剖面图(剖面图的注意事项)

1.剖面图的注意事项

1.为了使图形更加复清晰，剖面图形中一般不画虚线

2.由于剖面图是假象的，每次剖切都是在形制体保持完整的基础上的2113剖切。

3.如未注明形体的材料时，应在相应的位置画出同向、同间距并与5261水平线成45°的细实线4102（也称剖面线）。画剖面线时，同一形体在各个剖1653面图中剖面线的倾斜方向和间距要一致。

2.剖视图的注意

在绘制剖视图时，应注意下列几个问题：

1.剖面区域在剖视图中，剖切面与机件接触的部分称为剖面区域。国家标准规定，剖面区域内要画上剖面符号。不同的材料采用不同的剖面符号。

金属材料的剖面符号最好画成与剖面区域的主要轮廓线或剖面区域的对称线成45°，而且间隔相等的细实线。这些细实线称为剖面线，同一机件所有的剖面线的方向、间隔均应相同。

2.剖切假想性由于剖切是假想的，虽然机件的某个视图画成剖视图，但机件仍是完整的，因此机件的其他图形在绘制时不受其影响。

3.剖切面位置为了清楚表达机件内部结构形状，应使剖切面尽量通过机件较多的内部结构（孔、槽等）的轴线、对称面等，并用剖切符号表示。

4.剖切符号和剖视图名称剖切符号由粗短画和箭头组成，粗短画（长约5 ~10 mm）表示出剖切位置，箭头（画在粗短画的外端，并与粗短画垂直）表示投射方向。在剖切符号附近还要注写相同的字母“*”（“*”为大写拉丁字母），并在剖视图上方中间位置处使用相同的字母注写剖视图的名称“*—*”。

5.标准件和常用件在装配图中不剖。

3.建筑设计里剖面图的要求

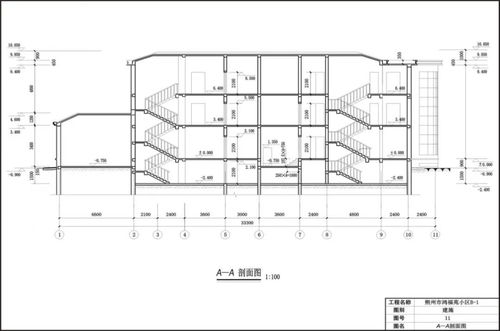

剖面图是用剖切平面在建筑平面图的横向或纵向沿建筑物的主要入口，窗洞口，楼梯等位置上将建筑物假想的垂直剖开，然后移去不需要的部分，再把剩余的部分按某一水平方向进行投影而绘制的图形，主要是反映建筑内部层高、层数不同、内外空间比较复杂的部位，这是立面和平面无法表达清楚的. 剖面图主要要表达清楚以下内容： 1.剖视位置应选在层高不同、层数不同、内外部空间比较复杂，具有代表性的部位；建筑空间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面。

2.墙、柱、轴线和轴线编号； 3.剖切到或可见的主要结构和建筑构造部件，如室外地面、底层地（楼）面、地坑、地沟、各层楼板、夹层、平台、吊顶、屋架、屋顶、天窗、挡风板、檐口、女儿墙、爬梯、门、窗、楼梯、台阶、坡道、散水、平台、雨篷、洞口及其他装修等可见的内容； 4.高度尺寸外部尺寸：门、窗、洞口高度、层间高度、室内外高差、女儿墙高度、总高度；内部尺寸：地坑（沟）深度、隔断、内窗、洞口、平台、等； 5.标高主要结构和建筑构造部件的标高，如地面、楼面（含地下室）、平台、吊顶、屋面板、屋面檐口、女儿墙顶、高出屋面的建筑物、构筑物及其他屋面特殊构件等的标高，室外地面标高； 6.节点构造详图索引号； 7.图纸名称、比例。

4.工程实务剖面图需要注意哪些

1.先了解剖面图的剖切位置与编号，从底层平面上可以看到剖面图的剖切位置在轴线之间，断开位置从客厅、餐厅到厨房，切断了客厅的飘窗和厨房的外窗。

2.了解被剖切到的墙体、楼板和屋顶，可以看到，被剖切到的墙体有A轴线墙体、D轴线墙体和F轴线的墙体及其上的窗洞。屋面排水坡度为2%，以及挑檐的形状。

3.了解可见的部分，剖面图中可见部分主要是入户门，门高2100mm，门宽在平面图上表示，为900mm. 4.了解剖面图上的尺寸标注。从左侧的标高可知飘窗的高度，从右侧的标高可知厨房外窗的高度。

建筑物的层高为3000mm，从地下室到屋顶的高度为20.4m.。
