星三角启动(星三角降压启动要注意什么问题?)
1.星三角降压启动要注意什么问题?
1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；
2.该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；
3.因电机启动电流与电源电压成正比，此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。
星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。只有鼠笼型电机才采用星三角启动。
2.星三角启动接线的注意事项
星三角起动器接线方法：
D1 D2 D3
| | |
D6 D4 D5
电动机端部接线一般如上图，取开连接片，用三用表检查，D1和D4通是一个线圈，D2和D5通是一个线圈，D3和D6通是一个线圈，控制器上的L1、L2、L3接A、B、C三根火线，控制器上的D1至D6对应连接电动机端子的D1至D6就可以了。
用三用表检查，如果电动机不是上面的连接方式，就一定是下面的排列方式。
D1 D3 D2
| | |
D6 D5 D4
D1和D4通是一个线圈，D2和D5通是一个线圈，D3和D6通是一个线圈，控制器上的L1、L2、L3接A、B、C三根火线，控制器上的D1至D6同样对应连接电动机端子上的D1至D6就可以了。
注意事项：连接片取开就不用了，一定要搞清楚电动机线圈的抽头排列，不能搞错，
是否可以接倒顺开关要看你的控制要求，根据控制要求接线。
3.星三角启动接线的注意事项
星三角起动器接线方法：D1 D2 D3| | |D6 D4 D5电动机端部接线一般如上图，取开连接片，用三用表检查，D1和D4通是一个线圈，D2和D5通是一个线圈，D3和D6通是一个线圈，控制器上的L1、L2、L3接A、B、C三根火线，控制器上的D1至D6对应连接电动机端子的D1至D6就可以了。
用三用表检查，如果电动机不是上面的连接方式，就一定是下面的排列方式。D1 D3 D2| | |D6 D5 D4D1和D4通是一个线圈，D2和D5通是一个线圈，D3和D6通是一个线圈，控制器上的L1、L2、L3接A、B、C三根火线，控制器上的D1至D6同样对应连接电动机端子上的D1至D6就可以了。
注意事项：连接片取开就不用了，一定要搞清楚电动机线圈的抽头排列，不能搞错，是否可以接倒顺开关要看你的控制要求，根据控制要求接线。
4.关于星三角启动
星\三角启动是一种减压启动方式，是；将"Y"型绕组接线形式的电机在启动时的那一段时间里改成"三角星绕组接线形式.
主要是；启动电压低，避免了电机启动时对电网电压造成的电压降（影响其它设备的正常运行！！！！.
缺点；
1. 中间接点多，时间久的话，容易产生接触器触点接触不良.
2. 启动噪声大.
3. 造价高
平时习惯做法是；30LW以上的电机采用降压启动方式，30KW以下的电机就采用直接启动.
你7.5KW的电机就直接启动，不必采用降压启动了.
电机在出厂时，都是接成的"Y"型接法（我们所说的"Y"型电机），但，电机接线盒中的联接片是可以自己改动接法的；
1. 上端三个接线柱用接线片连起来就是'Y'型接法.
2. 上下竖连是"三角型接法"，

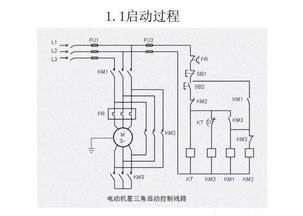

星|三角启动电路网上很容易找到，我就不出图了.
5.星三角启动问题
2组线分别接在U1、V1、W1和U2、V2、W2上面（注意把连接片拆掉）。这样就是独立的3个绕组U1U2、V1V2、W1W2。星型时，接触器（主）、接触器（星）闭合。
U1、V1、W1接380V,U2、V2、W2短接。形成星形启动，这时U1U2、V1V2、W1W2上的电压，是220V。所以不是短路。
