1.高度规测量尺寸较多怎样记住

卡尺还包括数显卡尺、带表卡尺以及不带任何微小显示的简易卡尺等.常用游标卡尺按其精度可分为3种：即0.1毫米、0.05毫米和0.02毫米.测量范围也有所不同，有100mm、150mm、200mm、300mm、500mm、600mm、1000mm、1500mm、2000mm等规格.测量误差除受卡尺本身精度影响外，还与使用者的操作等因素有直接关系，当测量尺寸越大时，其操作误差就越大.所以测量误差不是一个确定的值，而是大于量具本身显示精度的值.这个值大约在量具本身显示精度的1~3倍之间.。

2.使用高度规应注意那些事项

钳工常用的量具有卡尺、千分尺、百分表、万能量角器、划线高度尺、刀口尺、直角尺、深度尺等。

在使用时，应该轻拿轻放。在用卡尺进行测量时，卡尺的尺身应与被测量工件保存平行或垂直，测量时，手的测量力不要太大，力量大了，卡尺的卡脚会变形。

测得的数据也会失真。测量时，要把卡尺左右轻轻的左右摇一摇，以使卡尺与被测量的工件保持垂直与平行的状态，以测得最小距离。

（因为垂线最短，否则就不是真实的尺寸）用千分尺进行测量时，也是同样的道理，千分尺的尺身要与被测量的工件保存垂直，在夹住工件时，要把尺身上下摇一摇，以便测得最小距离。千分尺因为有测量的棘轮，所以一般不存在测量力的大小问题，只是在测量时，手要拿在棘轮的旋柄上，而不能握住尺筒进行测量。

量具平时要保存清洁，用完后，要放在量具盒里，以免磕碰或者跌落，而使量具损坏。划线高度尺在测量和划线前，先要检查高度尺的零线是否对齐零线，高度尺的划线的测量脚是硬质合金的材料，尽管很硬，但是也很脆，最忌讳磕碰。

所以，在划线接触工件时，动作要轻。以免动作过大造成损坏。

3.二次元高度规如何操作

操作简单，易学易懂！ 其实很简单，二次元是二维的 包括投影仪（X Y），高度规（XZ,YZ）是只能测量平面的。

利用光学成像，把物件外型数据导入电脑，然后通过软件测量物件。影像测量仪主要是应用在平面测量，即二次元测量，因而又叫二次元测量仪，简称二次元。

影像仪自然就是影像测量仪的简称了。 自动影像测量仪是在数字化影像测量仪的基础加上了基于机器视觉的自动边缘提取、自动理匹去毛刺、自动测量合成，从而具有了点哪走哪、自动测量；CNC走位、自动测量；自动学习、批量测量等十分优异的功能。

同时，基于机器视觉的自动对焦，可以满足于清晰造影下的辅助测高需要，亦可加入触点测头完成坐标测高。自动影像测量是影像测量技术的高级阶段，具有高度智能化与自动化特点。

SK4520A自动影像测量仪 SK系统自动影像测量仪保留了SK数字化影像仪的以下技术特点： * 集CNC快速测量、CAD逆向测绘、图影管理于一身。运用了现代光学、计算机屏幕测量、空间几何运算和精密运动控制等前沿技术，是集光、机、电、软件为一体的高度智能化设备。

具有三轴数控、点哪走哪、图影同步、实时校验、误差修正、工件随意放置、CNC快速测量等基础性能。 * 具有极高的数字化程度，全部操作均由鼠标完成。

柔和的三轴微米数控能力，实现点哪走哪、同步读数、人机合一；良好的人机界面将烦琐的操作过程有机集成，摆脱手摇时代的机械局限；实时非线性误差修正使其突破了传统设备中存在的精度与速度极限；便捷的CNC快速测量，通过样品实测、图纸计算、CNC数据导入等方式建立CNC坐标数据，由仪器自动走向每一个目标点进行测量操作，数十倍于手摇式测量设备的工作能力下人员轻松高效。 * 具有优异的高速性能，基于独有的高速位移传感技术，其±2um测量精度下的速度可达500mm/min，其工作效率是工具显微镜或测量投影仪等手摇式测量仪器的数十倍以上。

位移驱动为0.1um，位移解析度为0.4um，重合精度达±2um，线性精度±（3+L/100） um，这些参数均优于传统设备和同类产品。 * 具有空间几何运算能力，可以利用软件技术完成空间坐标系旋转和多坐标系之间的复杂换算，被测工件可随意放置，随意建立坐标原点和基准方向并得到测量值，同时在屏幕上呈现出标记，直观地看出坐标方向和测量点，使最为常见的基准测量变得十分简便而直观，也使分度盘这个机械时代的产物与摇柄一起成为历史。

* 具有支持个性化的软件平台，具有图像保存、编辑、处理等图影管理功能。全新的测绘操作，可轻松描绘或导入CAD图形。

还可根据客户需求扩充测量模块，从而满足个性化特点和综合测量的快速需要，使测量设备具有量身定做的软件灵魂。 优秀性能使其在 在电子、刀具、塑胶、精密零件、弹簧、冲压件、接插件、模具、军工、航天航空、高等院校、科研院所等领域具有广泛运用空间。

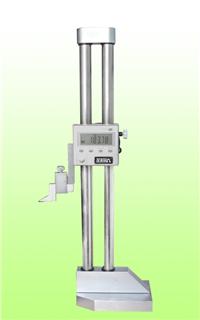

4.高度规的使用范围

高度规使用

1、平面度的简单测量：

①把工件被测面放在平板上用目测法观察工件与平板之间缝隙的大小进行测量；

②把工件被测面放在平板上用厚薄规（塞尺）进行测量；

③用三个千斤顶（可调支撑顶尖）把被测面朝上支撑好，用高度尺装上杠杆百分表（千分表）校正好三个基准点后进行测量。

2.、平行度的简单测量：

①把工件基准面朝下放在平板上，用百分表（千分表）对到被测面并使指针偏摆过半圈左右，紧贴平板轻轻推动工件，从百分表（千分表）上读出指针变动量；

②把工件基准面朝下放在平板上，用高度尺装上杠杆百分表（千分表） 对到被测面并使指针偏摆过半圈左右，紧贴平板轻轻推动高度尺，从杠杆百分表（千分表）上读出指针变动量。

3.、跳动或同轴度的简单测量：把轴类零件相同尺寸的部位（基准圆）放在一个或两个V型槽内，与带百分表或千分表的高度规一起放在平板上，把表头对准被测部位，慢慢转动零件，读出表上的指针变动量就可得到圆跳动或同轴度。
