8086寄存器使用(8086CPU,附加段寄存器ES的使用法)

1.8086CPU,附加段寄存器ES的使用法

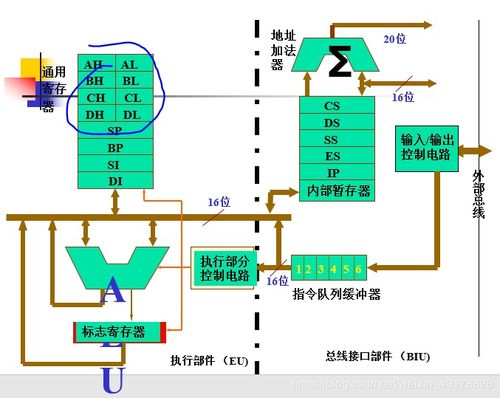

8086 有14个16位寄存器，这14个寄存器按其用途可分为（1）通用寄存器、（2）指令指针、（3）标志寄存器和（4）段寄存器等4类。

（1）通用寄存器有8个， 又可以分成2组，一组是数据寄存器（4个），另一组是指针寄存器及变址寄存器（4个）.数据寄存器分为：AH&AL=AX(accumulator)：累加寄存器，常用于运算；在乘除等指令中指定用来存放操作数，另外，所有的I/O指令都使用这一寄存器与外界设备传送数据.BH&BL=BX(base)：基址寄存器，常用于地址索引；CH&CL=CX(count)：计数寄存器，常用于计数；常用于保存计算值，如在移位指令，循环（loop）和串处理指令中用作隐含的计数器.DH&DL=DX(data)：数据寄存器，常用于数据传递。他们的特点是，这4个16位的寄存器可以分为高8位： AH, BH, CH, DH.以及低八位：AL,BL,CL,DL。

这2组8位寄存器可以分别寻址，并单独使用。另一组是指针寄存器和变址寄存器，包括：SP(Stack Pointer)：堆栈指针，与SS配合使用，可指向目前的堆栈位置；BP(Base Pointer)：基址指针寄存器，可用作SS的一个相对基址位置；SI(Source Index)：源变址寄存器可用来存放相对于DS段之源变址指针；DI(Destination Index)：目的变址寄存器，可用来存放相对于 ES 段之目的变址指针。

这4个16位寄存器只能按16位进行存取操作，主要用来形成操作数的地址，用于堆栈操作和变址运算中计算操作数的有效地址。（2） 指令指针IP(Instruction Pointer)指令指针IP是一个16位专用寄存器，它指向当前需要取出的指令字节，当BIU从内存中取出一个指令字节后，IP就自动加1，指向下一个指令字节。

注意，IP指向的是指令地址的段内地址偏移量，又称偏移地址（Offset Address）或有效地址（EA,Effective Address）。(3)标志寄存器FR(Flag Register)8086有一个18位的标志寄存器FR，在FR中有意义的有9位，其中6位是状态位，3位是控制位。

OF： 溢出标志位OF用于反映有符号数加减运算所得结果是否溢出。如果运算结果超过当前运算位数所能表示的范围，则称为溢出，OF的值被置为1，否则，OF的值被清为0。

DF：方向标志DF位用来决定在串操作指令执行时有关指针寄存器发生调整的方向。 IF：中断允许标志IF位用来决定CPU是否响应CPU外部的可屏蔽中断发出的中断请求。

但不管该标志为何值，CPU都必须响应CPU外部的不可屏蔽中断所发出的中断请求，以及CPU内部产生的中断请求。具体规定如下： （1）、当IF=1时，CPU可以响应CPU外部的可屏蔽中断发出的中断请求； （2）、当IF=0时，CPU不响应CPU外部的可屏蔽中断发出的中断请求。

TF：跟踪标志TF。该标志可用于程序调试。

TF标志没有专门的指令来设置或清楚。（1）如果TF=1，则CPU处于单步执行指令的工作方式，此时每执行完一条指令，就显示CPU内各个寄存器的当前值及CPU将要执行的下一条指令。

（2）如果TF=0，则处于连续工作模式。SF：符号标志SF用来反映运算结果的符号位，它与运算结果的最高位相同。

在微机系统中，有符号数采用补码表示法，所以，SF也就反映运算结果的正负号。运算结果为正数时，SF的值为0，否则其值为1。

ZF： 零标志ZF用来反映运算结果是否为0。如果运算结果为0，则其值为1，否则其值为0。

在判断运算结果是否为0时，可使用此标志位。 AF：下列情况下，辅助进位标志AF的值被置为1，否则其值为0: (1)、在字操作时，发生低字节向高字节进位或借位时； （2）、在字节操作时，发生低4位向高4位进位或借位时。

PF：奇偶标志PF用于反映运算结果中“1”的个数的奇偶性。如果“1”的个数为偶数，则PF的值为1，否则其值为0。

CF：进位标志CF主要用来反映运算是否产生进位或借位。如果运算结果的最高位产生了一个进位或借位，那么，其值为1，否则其值为0。

) 4）段寄存器（Segment Register）为了运用所有的内存空间，8086设定了四个段寄存器，专门用来保存段地址：CS(Code Segm。

2.8086CPUnebulizer寄存器有哪几种?各自的特点和作用?

数据寄存器主要用来保存操作数和运算结果等信息，从而节省读取操作数所需占用总线和访问存储器的时间。

32位CPU有4个32位的通用寄存器EAX、EBX、ECX和EDX。对低16位数据的存取，不会影响高16位的数据。

这些低16位寄存器分别命名为：AX、BX、CX和DX，它和先前的CPU中的寄存器相一致。 4个16位寄存器又可分割成8个独立的8位寄存器（AX:AH-AL、BX:BH-BL、CX:CH-CL、DX:DH-DL），每个寄存器都有自己的名称，可独立存取。

程序员可利用数据寄存器的这种“可分可合”的特性，灵活地处理字/字节的信息。 寄存器EAX通常称为累加器（Accumulator），用累加器进行的操作可能需要更少时间。

可用于乘、除、输入/输出等操作，使用频率很高； 寄存器EBX称为基地址寄存器（Base Register）。它可作为存储器指针来使用； 寄存器ECX称为计数寄存器（Count Register）。

在循环和字符串操作时，要用它来控制循环次数；在位操作中，当移多位时，要用CL来指明移位的位数； 寄存器EDX称为数据寄存器（Data Register）。 在进行乘、除运算时，它可作为默认的操作数参与运算，也可用于存放I/O的端口地址。

在16位CPU中，AX、BX、CX和DX不能作为基址和变址寄存器来存放存储单元的地址，在32位CPU中，其32位寄存器EAX、EBX、ECX和EDX不仅可传送数据、暂存数据保存算术逻辑运算结果，而且也可作为指针寄存器，所以，这些32位寄存器更具有通用性。

3.8086/8088CPU中有哪些工作寄存器

16位处理器的典型产品是Inter的8086微处理器，以及同时推出的数学协处理器——8087。这两款芯片使用互相兼容的指令集，但在8087指令集中增加了一些专门用于对数、指数和三角函数等数学计算的指令。由于这些指令应用于8086和8087，因此被人们统称为x86指令集。

1979年Inter公司推出了8086的简化版--8088.它仍是16位微处理器，内含29000个晶体管，时钟频率为4.77MHz，地址总线为20位，可以寻址1MB的内存。8088的内部数据总线是16位，外部数据总线是8位。1981年，8088芯片被首次用于IBM PC当中，开创了个人计算机的新时代。

4.使用寄存器时,应注意哪些问题

寄存器是中央处理器内的组成部份。

寄存器是有限存贮容量的高速存贮部件，它们可用来暂存指令、数据和位址。在中央处理器的控制部件中，包含的寄存器有指令寄存器（IR）和程序计数器（PC）。

在中央处理器的算术及逻辑部件中，包含的寄存器有累加器（ACC）。 寄存器是内存阶层中的最顶端，也是系统获得操作资料的最快速途径。

寄存器通常都是以他们可以保存的位元数量来估量，举例来说，一个 “8 位元寄存器”或 “32 位元寄存器”。寄存器现在都以寄存器档案的方式来实作，但是他们也可能使用单独的正反器、高速的核心内存、薄膜内存以及在数种机器上的其他方式来实作出来。

寄存器通常都用来意指由一个指令之输出或输入可以直接索引到的暂存器群组。更适当的是称他们为 “架构寄存器”。

例如，x86 指令及定义八个 32 位元寄存器的集合，但一个实作 x86 指令集的 CPU 可以包含比八个更多的寄存器。 寄存器是CPU内部的元件，寄存器拥有非常高的读写速度，所以在寄存器之间的数据传送非常快。

[编辑本段]寄存器用途 1.可将寄存器内的数据执行算术及逻辑运算； 2.存于寄存器内的地址可用来指向内存的某个位置，即寻址； 3.可以用来读写数据到电脑的周边设备。

5.8086/8088系统采用I/O端口与内存地址（ ）的方式

1. 直接输入、更改、跟踪、运行汇编程序 2. 观察操作系统的内容；إ 3. 查看ROM BIOS的内容；إ 4. 观察更改RAM内部的设置值；إ 5. 以扇区或文件的方式读写软盘数据。

إ 在DEBUG中地址用段地址与段内地址来表示，而段地址可以明确地指出来，也可以用一个段指示器（段寄存器）来代表，用段寄存器表示时，其段地址就是此寄存器的内含值：إ 如：用段地址和段内地址表示FOFF:0100إ 用段寄存器和段内地址表示CSF:0100←CS指向F000إ 下面列出了常用命令用法。 -A 地址 从指定地址开始编写小汇编程序，按两个回车键结束编辑 -U 地址 从指定地址开始反汇编32字节的机器指令，缺省地址则从上一U命令继续 -D 始址 终址 以16进制/Asc字符对照方式显示指定内存范围的数据，每行显示10H个字节 -E 地址 值表 用给出的值表（空格分隔）替换指定地址开始的内存单元，例：-E 100 'v' 1F 'hello' -N 文件名 为后续的L/W命令约定所操作的文件名 -L 地址 将N命令所指定文件的内容读入到指定内存位置。

另，逻辑卷扇区直接读：-L 地址 逻卷号 起始逻扇号 扇数 -W 地址 将BX-CX个字节的内存数据写入N命令指定的文件中。另，逻辑卷扇区直接写：-W 地址 逻卷号 起始逻扇号 扇数 -R 寄存器名 显示并允许修改指定寄存器的值 -G=始址 终址 执行指定内存中的机器指令程序 -T=地址 单步执行机器指令，缺省地址则从上一T命令继续。

另，继续跟踪m条指令：-T m 读取c：卷的引导扇区，并保存到Boot.1文件中，并简单分析引导程序的前面几条指令： -L 1000 2 0 1 -N boot.1 -R bx ；输入0000 -R cx ；输入0200 -W 1000 -U 1000 读取第一个硬盘上的主引导扇区，并保存到MB.1文件中，在屏幕上显示硬盘分区表数据： -A 100 yyyy:0100 mov dx,0080 yyyy:01xx mov cx,0001 yyyy:01xx mov ax,yyyy yyyy:01xx mov es,ax yyyy:01xx mov bx,1000 yyyy:01xx mov ax,0201 yyyy:01xx int 13 yyyy:01zz nop -G=yyyy:0100 01zz -N mb.1 -R bx ；输入0000 -R cx ；输入0200 -W 1000 -D 11be 11ff debugging命令 debugging命令概述 获得路由器中交换的报文和帧的细节信息 用于调试信息 debugging命令使用注意事项 不使用debug命令监控正常的网络运行 在网络使用的低峰期使用 不要轻易使用类似debugging all之类的命令 使用debugging命令后，应立即以“undo debugging”命令终止debugging命令的执行。 Debugger "Debugger"这个词按它的英文字面意思来讲是这样一种“装置”（-er），这种装置可以“消除”（De-）“系统中的缺陷”（bug）。

然而事实上，迄今为止我们经常使用到的"Debugger"只是用来帮助我们进行Debug的工具，"Debugger"本身不能自动完成"Debug"。我们可以回想一下我们是如何进行Debug的，在进行Debug的过程中，我们通过Debugger来完成以下工作： （1）监视“Debug对象”的状态； （2）控制“Debug对象”的运行； 这些工作可以为“发现Debug对象中存在的问题”以及“对解决问题方案的检验”提供有用的信息。

监控工作有时只需要由软件就可以完成，有时不仅需要软件支持，还需要硬件的支持。 Debugger除了被用来Debug，还被用来帮助我们理解“Debug的对象”内部结构，因为我们用到的Debugger能够完成对“Debug对象”的监控工作，在监控的过程中可以获取“Debug对象”动态特征的信息，这对我们理解其结构是非常有用的。

关于更详细的介绍和研究可以参考国人原创的《软件调试》 ，这。
