ups设计(UPS建设时需要注意的要点?为什么?)
1.UPS建设时需要注意的要点?为什么?
以下是我以前购买UPS的时候从网络上收集的，可以供你参考下，为避免广告嫌疑，已消去具体型号。
我以前买的是方波的，其实可以选用正弦波的，但价格就会贵好多，你留意一下，主要考虑的是容量（影响工作时间）：---------------------------------------一、在线式和后备式UPS电源的选择和购买选用在线式还是后备式UPS电源，应根据微机设备的需要和经济条件来定。如果经济条件好可选在线式UPS电源；如果经济条件差，但又不影响微机正常运行，后备式UPS电源也是可以选取的。
二、工频机与高频机UPS电源的选择和购买用户在选购设备的时候应当立足于自身的实际需要，而不是盲目跟从。比如，用户要建设中大型的数据中心，那么对可靠性和稳定性的要求就应当放在第一位，大功率的工频机UPS就应当是首选；如果是一般的办公场所应用，或者主要考虑到设备对空间的占用，则可以采用高频机UPS。
(1)在可靠性方面，工频机要优于高频机 工频机采用晶闸管（SCR）整流器，该技术经过半个多世纪的发展和革新，已经非常成熟，其抗电流冲击能力非常强。由于SCR属于半控器件，不会出现直通、误触发等故障。
相比而言，高频机采用的IGBT高频整流器虽然开关频率较高，但是IGBT工作时有严格的电压、电流工作区域，抗冲击能力较低。因此在总体可靠性方面，IGBT整流器比SCR整流器低。
（2）在环境适应性方面，高频机要优于工频机 高频机是以微处理器作为处理控制中心，将繁杂的硬件模拟电路烧录于微处理器中，以软件程序的方式来控制UPS的运行。因此，体积、重量等方面都有明显的降低，噪音也较小，对空间、环境影响小，因此比较适合于对可靠性要求不太苛刻的办公场所。
正因为如此，许多厂家的中小功率UPS普遍推出了高频机。（3）在负载对零地电压的要求方面，工频机要优于高频机 大功率三相高频机零线会引入整流器并作为正负母线的中性点，这种结构就不可避免地造成整流器和逆变器高频谐波耦合在零线上，抬升零地电压，造成负载端零地电压抬高，很难满足IBM、HP等服务器厂家对零地电压小于1V的场地需求。
另外，在市电和发电机切换时，高频机往往因零线缺失而必须转旁路工作，在特定工况下可能造成负载闪断的重大故障。工频机因整流器不需要零线参与工作，在零线断开时，UPS可以保持正常供电。
所以，工频机UPS和高频机UPS的差异主要表现在隔离变压器上，而工频机对隔离变压器的使用，在很大程度上提升了UPS的可靠性。从综合性能方面来讲，工频机和高频机则各有优劣，至少在当前，不存在谁取代谁的问题。
三、容量和配置计算问题：家庭、办公室有两台PC机，如何配置UPS？一台PC的耗电量约为250VA,250VA(+30%)=325VA，要选购可以保证您在停电时有足够的时间存盘关机避免文件丢失。两台PC机可分别配置两台500VA型UPS，或用并联形式配置一台1000VA型。
如果考虑市电中断时有急件处理，可选购延时UPS，以延长备用时间。四、小型网络，一个服务器，10台PC机、二台彩喷打印机，如何购买UPS？一台服务器的容量为400VA、单台PC按每台250VA计、10台共2500VA，每台彩喷打印机按200VA计算，共计3300VA，在此基础上乘以余量系数130%，可考虑选择6000VA机型。
同时以集中供电方式运行，确保网络安全。考虑到费用问题亦可采取如下配置方案：重要设备如服务器UPS选购，用一台1000VA供电，其余PC可采用后备式机型500VA分散供电。
五、如何依环境来选购UPS？采行何种供电方式为宜？（1）在电力品质不错的环境中（如住宅区与商业区），电力异常的现象并不常发生，计算机设备可以使用离线式不断电系统（OFF-LINE UPS），以降低购置成本。但是如果电力品质不佳的环境（如工业区、郊区、动力设备附近等），且软硬件设备资料不容许因电力品质问题而故障，则最好是选用在线式不断电系统（ON- LINE UPS），才可提供设备更完善的保护。
（2）UPS的供电方式可分为集中供电方式和分散供电方式两种。* 集中供电方式是指由1台UPS向整体线路中各个负载集中供电。
* 分散供电方式是指多台UPS电源对多路负载分散供电。* 集中与分散供电方式的优缺点具体如下： ——集中供电方式便于管理、布线要求高、可靠性较低、成本高。

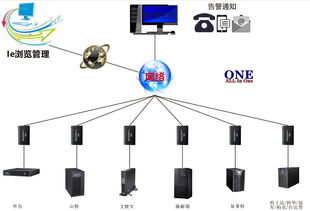

——分散供电方式不便于管理、布线要求低、可靠性较高、成本低。六、如何选购UPS监控软件？不同种类的UPS有不同的通讯界面，因此搭配的软件也不同，要考虑到所使用的计算机系统和监控管理方式来确定使用什么样的监控软件，有些厂家对就不同系统的监控软件。
2.UPS建设时需要注意的要点?为什么?
以下是我以前购买UPS的时候从网络上收集的，可以供你参考下，为避免广告嫌疑，已消去具体型号。
我以前买的是方波的，其实可以选用正弦波的，但价格就会贵好多，你留意一下，主要考虑的是容量（影响工作时间）：--------------------------------------- 一、在线式和后备式UPS电源的选择和购买 选用在线式还是后备式UPS电源，应根据微机设备的需要和经济条件来定。如果经济条件好可选在线式UPS电源；如果经济条件差，但又不影响微机正常运行，后备式UPS电源也是可以选取的。
二、工频机与高频机UPS电源的选择和购买 用户在选购设备的时候应当立足于自身的实际需要，而不是盲目跟从。比如，用户要建设中大型的数据中心，那么对可靠性和稳定性的要求就应当放在第一位，大功率的工频机UPS就应当是首选；如果是一般的办公场所应用，或者主要考虑到设备对空间的占用，则可以采用高频机UPS。
(1)在可靠性方面，工频机要优于高频机 工频机采用晶闸管（SCR）整流器，该技术经过半个多世纪的发展和革新，已经非常成熟，其抗电流冲击能力非常强。由于SCR属于半控器件，不会出现直通、误触发等故障。
相比而言，高频机采用的IGBT高频整流器虽然开关频率较高，但是IGBT工作时有严格的电压、电流工作区域，抗冲击能力较低。因此在总体可靠性方面，IGBT整流器比SCR整流器低。
（2）在环境适应性方面，高频机要优于工频机 高频机是以微处理器作为处理控制中心，将繁杂的硬件模拟电路烧录于微处理器中，以软件程序的方式来控制UPS的运行。因此，体积、重量等方面都有明显的降低，噪音也较小，对空间、环境影响小，因此比较适合于对可靠性要求不太苛刻的办公场所。
正因为如此，许多厂家的中小功率UPS普遍推出了高频机。（3）在负载对零地电压的要求方面，工频机要优于高频机 大功率三相高频机零线会引入整流器并作为正负母线的中性点，这种结构就不可避免地造成整流器和逆变器高频谐波耦合在零线上，抬升零地电压，造成负载端零地电压抬高，很难满足IBM、HP等服务器厂家对零地电压小于1V的场地需求。
另外，在市电和发电机切换时，高频机往往因零线缺失而必须转旁路工作，在特定工况下可能造成负载闪断的重大故障。工频机因整流器不需要零线参与工作，在零线断开时，UPS可以保持正常供电。
所以，工频机UPS和高频机UPS的差异主要表现在隔离变压器上，而工频机对隔离变压器的使用，在很大程度上提升了UPS的可靠性。从综合性能方面来讲，工频机和高频机则各有优劣，至少在当前，不存在谁取代谁的问题。
三、容量和配置计算问题：家庭、办公室有两台PC机，如何配置UPS？一台PC的耗电量约为250VA,250VA(+30%)=325VA，要选购可以保证您在停电时有足够的时间存盘关机避免文件丢失。两台PC机可分别配置两台500VA型UPS，或用并联形式配置一台1000VA型。
如果考虑市电中断时有急件处理，可选购延时UPS，以延长备用时间。四、小型网络，一个服务器，10台PC机、二台彩喷打印机，如何购买UPS？一台服务器的容量为400VA、单台PC按每台250VA计、10台共2500VA，每台彩喷打印机按200VA计算，共计3300VA，在此基础上乘以余量系数130%，可考虑选择6000VA机型。
同时以集中供电方式运行，确保网络安全。考虑到费用问题亦可采取如下配置方案：重要设备如服务器UPS选购，用一台1000VA供电，其余PC可采用后备式机型500VA分散供电。
五、如何依环境来选购UPS？采行何种供电方式为宜？（1）在电力品质不错的环境中（如住宅区与商业区），电力异常的现象并不常发生，计算机设备可以使用离线式不断电系统（OFF-LINE UPS），以降低购置成本。但是如果电力品质不佳的环境（如工业区、郊区、动力设备附近等），且软硬件设备资料不容许因电力品质问题而故障，则最好是选用在线式不断电系统（ON- LINE UPS），才可提供设备更完善的保护。
（2）UPS的供电方式可分为集中供电方式和分散供电方式两种。* 集中供电方式是指由1台UPS向整体线路中各个负载集中供电。
* 分散供电方式是指多台UPS电源对多路负载分散供电。* 集中与分散供电方式的优缺点具体如下： ——集中供电方式便于管理、布线要求高、可靠性较低、成本高。
——分散供电方式不便于管理、布线要求低、可靠性较高、成本低。六、如何选购UPS监控软件？不同种类的UPS有不同的通讯界面，因此搭配的软件也不同，要考虑到所使用的计算机系统和监控管理方式来确定使用什么样的监控软件，有些厂家对就不同系统的监控软件。
3.UPS电源的注意事项
UPS电源的注意事项
1.开关机顺序
为了避免负载在启动瞬间产生的冲击电流对UPS造成损坏，在使用时应首先给UPS供电，使其处于旁路工作状态，然后再逐个打开负载，这样就避免了负载电流对UPS的冲击，使UPS的使用寿命得以延长。关机顺序可以看做是开机顺序的逆过程，首先逐个关闭负载，再将UPS关闭。
2.开机之前
在开机之前，首先需要确认输入市电连线的极性是否正确，以确保人身安全。注意负载总功率不能大于UPS的额定功率。应避免UPS工作在过载状态下，以保证UPS能够正常工作。
3.关机之后
在市电中断后，UPS由电池组供电并自动关机后，不要再利用UPS电池组供电开机，以避免电池因过量放电而损坏。当市电发生异常而转为UPS电池组供电时，应及时关闭负载并关机，待市电恢复正常再开机使用。
4.使用环境
与电脑的工作环境类似，UPS对环境温度的要求同样也不是很高，通常在0℃~40℃都能正常工作。但防尘问题同样也困扰着UPS,UPS的使用环境要求清洁、少尘、干燥，灰尘和潮湿的环境会引起UPS工作不正常。而UPS电池组对温度要求则较高，标准使用温度为25℃，平时最好不要超出15℃~30℃这个范围。温度过低不但会减小电池组的容量，还会进一步影响UPS的使用寿命。另外，UPS的防磁能力也不是很好。所以不应把强磁性物体放在UPS上，否则会导致UPS工作不正常或损坏机器。
5.电池维护
UPS的电池组会存在自放电现象，如果长期放置不用会导致电池组的损坏，因此需要定期进行充放电。如果使用的是免维护的吸收式电解液系统电池，在正常使用时不会产生任何气体，但是如果用户使用不当而造成了电池组过量充电就会产生气体，并出现电池组内压增大的情况，严重时会使电池鼓涨、变形、漏液甚至破裂，用户如果发现这种现象应立即更换电池组。
6.注意安全
由于UPS的电池组电压很高，对人体存在一定的电击危险，所以在装卸导电连接条和输出线时应具有安全保障，采用的工具应绝缘，特别是输出接点更应该有防止触电的设置。
7.充电电压
在UPS的充电过程中，如果充电电压过高会导致电池组的过量充电，反之则会造成电池组的充电不足。当充电电压不正常的时候，可能会让电池配置数据产生错误。因此在安装电池组时，一定要注意电池规格和数量的正确性，不同规格、不同品牌的电池应尽量避免混用，外接充电器也最好不要采用低价劣质产品。
8.充电电流
与UPS的电压要求类似，在对UPS电池组进行充放电时应尽量避免过大的电流通过。虽然有的时候UPS的电池组可以接受一定程度的大电流，但在实际操作中还是应该尽量避免，否则会使电池极板变形，导致电池内阻增大，严重时电池容量将会严重下降，导致电池组寿命大幅缩短。
9.放电深度
UPS的放电深度对电池使用寿命的影响也是非常大的，电池放电深度越深，其循环使用次数就越少，因此在使用时应避免电池的深度放电。虽然有些品牌的UPS拥有放电保护功能，但是如果UPS处于轻载放电或空载放电的情况下，也会让电池深度放电，从而影响电池组的使用寿命。
10.负载大小
普通的用户会认为，UPS的负载能力越大，对电脑的保护效果会越好，于是在购买时选用了高价格高负载能力的产品。而用户在实际应用时的负载只是UPS额定的30%甚至更少，其实这样亦会影响到UPS的使用寿命，毕竟其内部的电池组很多时候都不能完全正常地进行工作。当然也不是说100%的额定负载是最好的，如果这样，UPS出现任何小问题都会造成很大的损坏，实际操作表明选择50%~80%的负载为最佳。
4.UPS在使用过程中,应注意什么事项?
标准型UPS，指单台UPS已内置小容量电池（装在主机机箱内），断市电后供电时间较短（满载下仅几分钟）。
而长效型UPS则是外配大容量电池，需另用电池箱安装在UPS主机机箱外，供电时间长短由0.5小时到8小时不等，依用户需要而配置。换句话讲，标准型UPS是厂商已设定好放电时间的UPS；而长效型UPS则是由客户自己选定放电时间的UPS。
山特UPS不推荐带接纯感性、纯容性负载。例如电动机、空调、复印机等。
而且也不能接半波整流型负载。 UPS适合带阻容性（如电脑）、阻性、微感性负载。
1.长期在市电状态下稳定运行，则电池组需每3-6个月带载充、放电一次。 2.不要过载运行。
3.工作的环境温度及湿度符合产品使用手册之要求。 4.放置UPS的区域必须能良好通风、远离水、可燃性气体和腐蚀剂。
5.应保持UPS的进风孔与风扇出风孔通畅。详细事项请参见产品使用手册。
5.UPS的设计方案中的问题
通信机房UPS供电系统设计方案探讨2007/08/13 01:23 P.M.1引言 计算机在通信系统中的广泛应用，对供电质量提出了越来越高的要求，由此在通信机房中安装UPS（不间断电源）供电系统变得越来越普遍。
一个设计良好的UPS供电系统能给负载提供优质电源，然而在实际应用中，许多问题又往往是UPS供电系统本身引起的。因此，如何建立~个合理的、安全的UPS供电系统成为大家关注的问题。
本文将从UPS供电系统设计角度对这~问题进行探讨。2对UPS前级供电系统的要求 UPS可以向负载提供稳压精度高、稳频、波形失真度小的高质量电源，并且在与静态旁路切换时可以做到供电无间断。
但要做到这点，它的前级供电质量不容忽视。我们在设计通信机房前级供电系统时，应考虑以下几个方面： （1）前级供电系统电源质量不宜太差，电压及频率应稳定在正常范围。
一般地讲，大容量UPS主机输人电压范围应为380V±15%。电压过低，将使UPS备电池频繁放电，最终因长期处于欠压充电状态而大大缩短它的使用寿命，相反，电压过高，则易引起逆变器损坏。
对于旁路输入，其电压和频率波动也有~定的范围，一般为额定电压±10%，额定频率±15%，如果前级电源变化范围过大，就会导致逆变器和旁路电源之间的切换被禁止或有间断。因此，如果通信机房的前级电网在电压范围上达不到要求，应在UPS前级配置合适的抗干扰交流稳压电源，但不宜采用电子管型交流稳压器或磁饱和稳压器，因为这两类稳压器在开机时可产生瞬时高压，输出波形失真度也较大，易造成UPS故障。
（2）前级供电系统中不应当带有别的频繁启动负载，比如经常使用的电梯，频繁开启的空调等。原因是在这些负载开、关机时会出现瞬间高低压，使供电线路上电压波形失真度过大，造成UPS市电旁路供电与逆变器供电转换控制电路误动作，进而引起同步控制电路故障。
所以在条件许可下，宜将UPS电源尽可耀于电网输入的前端。 （3）前级供电系统中的交流发电机组容量应适当放大。
大多数通信机房都备有发电机组，以解决较长时间停电难以供电问题。但在配置发电机组时，其容量应考虑不少于UPS电源额定输出功率的1.5-2倍，以保证发电机输出电压、频率正常，并改善其波形失真度。
3 UPS容量的确定 根据负载容量及性质，选择适当的UPS，既可保证UPS的供电质量，降低故障率，又可节省投资，提高经济效益。一般来说，UPS容量的确定主要是要满足当前负载的需要，同时，也要考虑几个因素： （1）负载性质对UPS输出功率的影响。
当前大部分UPS生产厂家在产品说明书中所给的输出功率都是通信机房UPS供电系统设计方案探讨2007/08/13 01:23 P.M.1引言 计算机在通信系统中的广泛应用，对供电质量提出了越来越高的要求，由此在通信机房中安装UPS（不间断电源）供电系统变得越来越普遍。一个设计良好的UPS供电系统能给负载提供优质电源，然而在实际应用中，许多问题又往往是UPS供电系统本身引起的。
因此，如何建立~个合理的、安全的UPS供电系统成为大家关注的问题。本文将从UPS供电系统设计角度对这~问题进行探讨。
2对UPS前级供电系统的要求 UPS可以向负载提供稳压精度高、稳频、波形失真度小的高质量电源，并且在与静态旁路切换时可以做到供电无间断。但要做到这点，它的前级供电质量不容忽视。
我们在设计通信机房前级供电系统时，应考虑以下几个方面： （1）前级供电系统电源质量不宜太差，电压及频率应稳定在正常范围。一般地讲，大容量UPS主机输人电压范围应为380V±15%。
电压过低，将使UPS备电池频繁放电，最终因长期处于欠压充电状态而大大缩短它的使用寿命，相反，电压过高，则易引起逆变器损坏。对于旁路输入，其电压和频率波动也有~定的范围，一般为额定电压±10%，额定频率±15%，如果前级电源变化范围过大，就会导致逆变器和旁路电源之间的切换被禁止或有间断。
因此，如果通信机房的前级电网在电压范围上达不到要求，应在UPS前级配置合适的抗干扰交流稳压电源，但不宜采用电子管型交流稳压器或磁饱和稳压器，因为这两类稳压器在开机时可产生瞬时高压，输出波形失真度也较大，易造成UPS故障。 （2）前级供电系统中不应当带有别的频繁启动负载，比如经常使用的电梯，频繁开启的空调等。
原因是在这些负载开、关机时会出现瞬间高低压，使供电线路上电压波形失真度过大，造成UPS市电旁路供电与逆变器供电转换控制电路误动作，进而引起同步控制电路故障。所以在条件许可下，宜将UPS电源尽可耀于电网输入的前端。
（3）前级供电系统中的交流发电机组容量应适当放大。大多数通信机房都备有发电机组，以解决较长时间停电难以供电问题。
但在配置发电机组时，其容量应考虑不少于UPS电源额定输出功率的1.5-2倍，以保证发电机输出电压、频率正常，并改善其波形失真度。3 UPS容量的确定 根据负载容量及性质，选择适当的UPS，既可保证UPS的供电质量，降低故障率，又可节省投资，提高经济效益。
一般来说，UPS容量的确定主要是要满足当前负载的需要，同时，也要考虑几个因素： （1）负载性质对。
6.使用UPS有哪些注意事项
1)UPS的使用环境应注意通风良好，利于散热，并保持环境的清洁。
2）切勿带感性负载，如点钞机、日光灯、空调等，以免造成损坏。 3)UPS的输出负载控制在60%左右为最佳，可靠性最高。
4)UPS带载过轻（如1000VA的UPS带100VA负载）有可能造成电池的深度放电，会降低电池的使用寿命，应尽量避免。 5）适当的放电，有助于电池的激活，如长期不停市电，每隔三个月应人为断掉市电用UPS带负载放电一次，这样可以延长电池的使用寿命。
6）对于多数小型UPS，上班再开UPS，开机时要避免带载启动，下班时应关闭UPS；对于网络机房的UPS，由于多数网络是24小时工作的，所以UPS也必须全天候运行。 7)UPS放电后应及时充电，避免电池因过度自放电而损坏。
（深圳山特提供资料）。
