百度一下 模拟电路 1、基尔霍夫定理的内容是什么?(仕兰微电子) 2、平板电容公式(C=εS/4πkd)。
(未知) 3、最基本的如三极管曲线特性。(未知) 4、描述反馈电路的概念,列举他们的应用。
(仕兰微电子) 5、负反馈种类(电压并联反馈,电流串联反馈,电压串联反馈和电流并联反馈);负反馈馈 的优点(降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用)(未知) 6、放大电路的频率补偿的目的是什么,有哪些方法?(仕兰微电子) 7、频率响应,如:怎么才算是稳定的,如何改变频响曲线的几个方法。(未知) 8、给出一个查分运放,如何相位补偿,并画补偿后的波特图。
(凹凸) 9、基本放大电路种类(电压放大器,电流放大器,互导放大器和互阻放大器),优缺 点,特别是广泛采用差分结构的原因。(未知) 10、给出一差分电路,告诉其输出电压Y+和Y-,求共模分量和差模分量。
(未知) 11、画差放的两个输入管。(凹凸) 12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。(仕兰微电子) 13、用运算放大器组成一个10倍的放大器。
(未知) 14、给出一个简单电路,让你分析输出电压的特性(就是个积分电路),并求输出端某点的 rise/fall时间。(Infineon笔试试题) 15、电阻R和电容C串联,输入电压为R和C之间的电压,输出电压分别为C上电压和R上电 压,要求绘制这两种电路输入电压的频谱,判断这两种电路何为高通滤波器,何为低通滤 波器。
当RC<16、有源滤波器和无源滤波器的原理及区别?(新太硬件) 17、有一时域信号S=V0sin(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90),当其通过低通、带通、高通滤波器后的信号表示方式。(未知) 18、选择电阻时要考虑什么?(东信笔试题) 19、在CMOS电路中,要有一个单管作为开关管精确传递模拟低电平,这个单管你会用P管还是N管,为什么?(仕兰微电子) 20、给出多个mos管组成的电路求5个点的电压。
(Infineon笔试试题) 21、电压源、电流源是集成电路中经常用到的模块,请画出你知道的线路结构,简单描述其优缺点。(仕兰微电子) 22、画电流偏置的产生电路,并解释。
(凹凸) 23、史密斯特电路,求回差电压。(华为面试题) 24、晶体振荡器,好像是给出振荡频率让你求周期(应该是单片机的,12分之一周期。
.) (华为面试题) 25、LC正弦波振荡器有哪几种三点式振荡电路,分别画出其原理图。(仕兰微电子) 26、VCO是什么,什么参数(压控振荡器?) (华为面试题) 27、锁相环有哪几部分组成?(仕兰微电子) 28、锁相环电路组成,振荡器(比如用D触发器如何搭)。
(未知) 29、求锁相环的输出频率,给了一个锁相环的结构图。(未知) 30、如果公司做高频电子的,可能还要RF知识,调频,鉴频鉴相之类,不一一列举。
(未知) 31、一电源和一段传输线相连(长度为L,传输时间为T),画出终端处波形,考虑传输线无损耗。给出电源电压波形图,要求绘制终端波形图。
(未知) 32、微波电路的匹配电阻。(未知) 33、DAC和ADC的实现各有哪些方法?(仕兰微电子) 34、A/D电路组成、工作原理。
(未知) 35、实际工作所需要的一些技术知识(面试容易问到)。如电路的低功耗,稳定,高速如何 做到,调运放,布版图注意的地方等等,一般会针对简历上你所写做过的东西具体问,肯定会问得很细(所以别把什么都写上,精通之类的词也别用太多了),这个东西各个人就不一样了,不好说什么了。
(未知) _______________________________________________________________________ 数字电路 1、同步电路和异步电路的区别是什么?(仕兰微电子) 2、什么是同步逻辑和异步逻辑?(汉王笔试) 同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系。
3、什么是。
数字电路的基本概念、基本原理、分析方法、设计方法和实验调试方法。
1、同学们首先要掌握基本的原理和方法。只要掌握了基本的原理和方法,就可以分析给出的任何一种数字电路;也可以根据提出的任何一种逻辑功能,设计出相应的逻辑电路。
2、对于各类数字集成电路器件,重点是掌握他们的外部特性,包括逻辑功能和输入、输出端的电气特性。为了更好的理解和运用电路器件的外部特性,需要熟悉他们的输入电路和输出电路的结构及其原理。
至于内部的电路结构和详细工作过程都不是重点,不需要去记忆。 3、重视实验和课程设计。
实验前要先预习,实验在本课程中有着重要的作用,它可以帮助验证所学的理论,加深对理论知识的理解和掌握,培养理论联系实际的能力,培养实际动手能力及实验技能,培养分析问题与解决问题的能力;课程设计为综合应用所学的数字电路知识、模拟工程设计提供了极好的课堂,可以利用课程设计加强自我综合能力的训练。 4、学会查阅器件手册。
从数字集成电路数据手册上查找所需要的器件型号,同时研究所选器件的功能真值表(时序器件还要研究时序图),从功能真值表中获取以下信息:①该器件本身的逻辑功能,②该器件的正确使用方法,③使用中注意事项等。 5、按时、独立地完成规定的作业。
做习题是一个非常重要的环节,它对于巩固概念、启发思考、熟悉分析运算过程、暴露学习中的问题和不足是不可缺少的。 6、利用网络学习、辅导答疑、习题测试等。
7、经常浏览相关期刊、网站,了解数字电子技术的最新发展动态和新近推出的电子器件及其大致功能特点等。学生应知应会内容 一、学生应会能力 1、数字电路分析能力 2、逻辑电路设计能力 3、常用仪器使用能力 4、逻辑电路制作能力 5、故障排除能力 6、仿真工具使用能力 7、实训报告编写能力 8、自学能力 9、职业素质养成 二、学生应知的理论知识 1、数字电路基础 要知道:数字信号中1和0所表示的广泛含义;十进制数、二进制数和十六进制数的表示方法与它们之间的相互转换方法;8421BCD码的表示方法及其与十进制数的转换方法,逻辑函数、逻辑变量、逻辑状态的含义;与、或、非所表示的逻辑事件;逻辑函数真值表的含义及表示规律和方法。

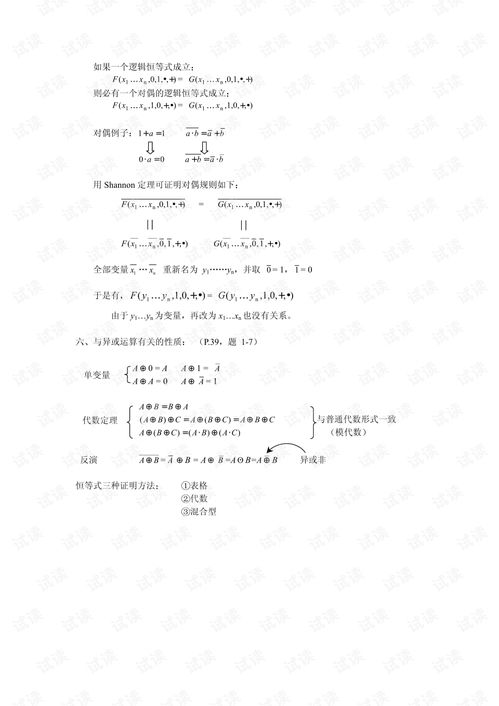

会写出:逻辑与、或、非、与非、或非、与或非、异或、同或等的逻辑表达式、真值表、逻辑符号及其规律;逻辑函数式、真值表及逻辑图三者间的转换;负逻辑符号的逻辑式。 会使用:逻辑代数化简逻辑函数式;最小项及其编号表示逻辑函数式;卡诺图化简逻辑函数式。
2、集成逻辑门电路 要知道:逻辑电路高电平、低电平与正负逻辑状态的关系。CMOS反相器阈值电压UTH的含义与VDD的关系。
74H和74LS的UTH值的区别,集成逻辑电路主要参数的含义与所表示的性能。逻辑符号控制端符号上非号、小圆圈含义及其门电路上小圆圈符号含义的区别。
三态门使能控制的作用及输出高阻的含义。 会画出:OD门、OC门、传输门、三态门的逻辑符号。
与门、或门、非门、与非门、或非门输入波形所对应的输出波形。 会使用:OC门、OD门、传输门、三态门的功能。
会处理:CMOS集成逻辑电路的存放和焊接的措施,各种门电路空余的输入端、各种门电路系列间的接口。 3、组合逻辑电路 要知道:组合逻辑电路的特点,组合逻辑电路的分析步骤和设计步骤。
编码器、译码器、数据分配器和数据选择器的含义。 会分析:用逻辑函数化简表达式、真值表描述的组合逻辑电路的逻辑功能。
会设计:根据逻辑事件设定输入和输出变量及其逻辑状态的含义,根据因果关系列出真值表,写出逻辑函数式并进行化简后的逻辑图。 会使用:用功能表表示的各种中规模集成器件的编码器、优先编码器、译码器、数码显示七段译码器、数据选择器的引脚功能。
会画出:用译码器或数码选择器构成与或逻辑函数式的电路图。 4、集成触发器 要知道:触发器的工作特点、基本RS触发器功能,同步触发器特点,脉冲边沿触发器工作特点,T和T'触发器的功能。
会画出:与非门、或非门组成基本RS触发器的电路及逻辑符号图,上升边沿触发的D触发器、下边沿触发的JK触发器和逻辑符号图及其输出波形图,用JK和D触发器构成T'触发器的连线图。 会写出:RS触发器、D触发器、JK触发器的状态方程式。
会背出:JK触发器的输出Q的状态在CP下降沿作用下与输入JK状态的关系。 会使用:集成触发器直接置位、复位端SD、RD、和 、的状态在各种情况下的设置方法。
5、时序逻辑电路 要知道:时序逻辑电路的工作特点、同步时序逻辑电路的分析方法、寄存器和移位寄存器及计数器的功能。同步与异步的含义。
会使用:由功能表反映的双向移位寄存器、各种类型各种型号中规模集成计数器引脚功能、异步和同步清零或置数。 会画出:用反馈清零、反馈置数方法在异步或同步情况下的N进制计数器电路接线。
6、脉冲电路 要知道:微分、积分电路功能;555定时器各引脚的功能、其阈值输入端及输出端电压的逻辑规律;单稳态触发器、多谐振荡器和施密特触发器三种电路的基本功能。 会选用:实现脉宽定时、延时控制脉冲、脉。
(1)学习数字电路的关键在于分析反相器,反相器(也就是非门,输入高电压,输出低电压;输入低电压,输出高电压)是利用一个电压来控制一个开关。这些器件的伏安特性完全不同于电阻。通过反相器,你还会发现,真正的电路的回路,比如每个芯片都需要的电源、地,都没有画在电路逻辑图里面。逻辑图里面只是反映了输入输出引脚。着这些芯片或门的输入和输出,中间根本不是直接连接的。
(2)通过反相器,你就会很容易的理解与非门、或非门,然后你会发现,分析一个数字电路,原来只要分析电压的输入导致电压的输出,完全不必考虑电流(当然,驱动其他东西的时候除外)。而低电压是0,高电压为1,于是,这又引入了逻辑代数,因为逻辑代数的计算结果就是那些数字电路芯片的运行结果。然后在学好逻辑代数的基础上学习组合逻辑电路,然后通过组合逻辑电路组成触发器,从而引入时序电路……
(3)如果有可能,听听课比较好!
(4)推荐清华大学的《数字电路》,当当网上有,其实不同的教材中的内容都大同小异,找评价高的即可。
基础电路设计的内容都比较简单,和我们的生活联系的也最紧密,要想把基础电路掌握好,需要从以下几个方面着手。
1、熟练运用欧姆定律;
2、从物理现象入手,掌握电容、电阻、电感的特性和在电路中的作用(如电容的电压不能突变;电感的电流不能实变的原理);
3、二极管、稳压管的工作原理(单向导电及齐纳特性);
4、弄请三极管的放大原理,熟知三极管的三种电路:放大电路、开关电路、振荡电路的原理(电路中的正反馈和负反馈的原理与特性);
5、运用以上知识,有事无事拿分立元件的电子电路进行分折,先简单后复杂。看别人的电路为何这样设计?各元件在电路中的作用。
6、掌握了以上基本的东西、再多点动手就会成高手。
用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路,或数字系统。由于它具有逻辑运算和逻辑处理功能,所以又称数字逻辑电路。现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。逻辑门是数字逻辑电路的基本单元。存储器是用来存储二进制数据的数字电路。从整体上看,数字电路可以分为组合逻辑电路和时序逻辑电路两大类。
特点:
1、同时具有算术运算和逻辑运算功能。
数字电路是以二进制逻辑代数为数学基础,使用二进制数字信号,既能进行算术运算又能方便地进行逻辑运算(与、或、非、判断、比较、处理等),因此极其适合于运算、比较、存储、传输、控制、决策等应用。
2、实现简单,系统可靠。
以二进制作为基础的数字逻辑电路,可靠性较强。电源电压的小的波动对其没有影响,温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。
3、集成度高,功能实现容易。
集成度高,体积小,功耗低是数字电路突出的优点之一。电路的设计、维修、维护灵活方便,随着集成电路技术的高速发展,数字逻辑电路的集成度越来越高,集成电路块的功能随着小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)的发展也从元件级、器件级、部件级、板卡级上升到系统级。
电子技术包括模拟电子技术和数字电子技术两部分。
模拟电子技术主要包括放大、反馈、滤波、振荡四大重点。放大器分分立元件放大器和集成放大器。分立元件放大器又分BJT放大器和FET放大器两个重点。BJT放大器有共射、共集、共基三种,FET放大器分共源、共漏、共栅三种。集成放大器重点着眼于知道三无穷大一个零特点及外部应用。理想集成放大器三无穷大指放大倍数无穷大、共模抑制比CMRR无穷大和输入电阻无穷大,一个零指输出电阻应为零。
数字电子技术处理高低电平。主要分组合逻辑电路和时序逻辑电路两大重点,目前逻辑电路都已经实现集成化又分为TTL(晶体管—晶体管逻辑电路)和MOS逻辑电路(场效应管逻辑电路)。组合逻辑电路主要分反相器、与非门、或非门等,时序逻辑电路主要包括寄存器、触发器、计数器等。
Multisim是目前应用最广泛的电子技术仿真平台。
