管道布置图应按设备布置图或分区索引图所划分的的区域(以小区为基本单位)绘制。
区域边界线用粗双点画线表示。在区域边界线的外侧标注分界线的代号、坐标和与此图标高相同的相邻部分的管道布置图图号。
管道布置图一般只绘平面图。当平面图中局部表示不够清楚时,可绘制剖视图或轴测图,此剖视图或轴测图可画在管道平面布置图边界线以外的空白处(不允许在管道平面布置图内的空白处再画小的剖视图或轴测图)或绘在单独的图纸上。
绘制剖视图时要按比例画,可根据需要标注尺寸。轴测图可不按比例,但应标注尺寸。
对于多层建筑物、构筑物的管道平面布置图应按层次绘制,如在同—张图纸上绘制几层平面图时,应从最低层起,在图纸上由下至上或由左至右依次排列,并于各平面图下注明“EL ***. ***平面”。 管道布置图中视图的表达内容主要是三部分,一是建筑物及其构件,二是设备,三是管道。

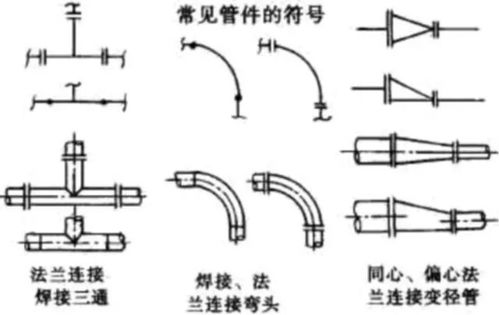

这是管道单线图,也叫轴测图,由管道三维模型生成的。
SEE ISO ,AREA.NO.:P33,CONN TO:4"-RP-P2-12008-E ,W 1048195,N 626167 ;EL4357,H
这句话的意思是告诉你管道这端连接到P33区的4"-RP-P2-12008-E管线,这点的坐标是W 1048195,N 626167 ;EL4357;
至于SHT1,一般长的管线在一张单线图上是装不下的,需要把管线切成几段,显示在不同的图上,图的编号中用SHT1,SHT2等等来区分(SHT是sheet的缩写);
另外管线旁边都是标有箭头指示介质流向的。
通俗来的说,工艺管道用的不按比例的轴侧图。
它跟立体图一样,竖直的线还是竖直的。只不过,本来应该互相垂直的两个水平坐标源变成了45度夹角。
在图中画三条线,如下图:(一般图纸都会有)
把图中任意一点(当然主要是拐弯的点,直线上的点没有百意义),沿这三条线的方向画线。再对另度外一点也画三条线。去掉重叠的线,剩下就是阴影了。
换句话说,任何两个点之间的阴影(组成阴影的线),表达知的就是这两个点在XYZ三个坐标方向上的距离。
基本原则道就是这样的,如果你还是不清楚,可以把你的图发过来。具体给你解释。
