1.外螺纹
牙顶(大径)画粗实线、螺纹终止线画粗实线、牙底(小径)画细实线,且画到倒角或倒圆部分;端视图中,只画3/4圈细实线圆,倒角圆省略不画,如图
2.内螺纹
内螺纹若可见,则牙顶(小径)画粗实线;螺纹终止线画粗实线;牙底(大径)画细实线,且画到倒角或倒圆部分;端视图中,只画3/4圈细实线圆,倒角圆省略不画。若不可见,则所有图线画成虚线,如图
3.管螺纹和螺纹剖切画法
不管是内螺纹还是外螺纹,剖面线画到牙顶(粗实线)处。
4.不穿通的螺孔的画法
不通螺纹孔的加工过程是:先用麻花钻加工不同的光孔,形成120°的圆锥孔。再用丝锥扩螺孔。在绘制不穿通的螺孔(又叫螺纹盲孔)时,一般应将钻孔深度与螺纹深度分别画出,且钻孔深度一般应比螺纹深度大0.5D,其中D为螺纹大径,如图。
原发布者:A31284
机械制图螺纹画法1.外螺纹国标规定,螺纹的牙顶(大径)及螺纹的终止线用粗实线表示,牙底(小径)用细实线表示,在平行于螺杆轴线的投影面的视图中,螺杆的倒角或倒圆部分也应画出;在垂直于螺纹轴线的投影面的视图中,表示牙底的细实线圆只画约3/4圆,此时螺纹的倒角规定省略不画,如图12-5。 图12-6是内螺纹的画法。剖开表示时[图13-6(a)],牙底(大径)为细实线,牙顶(小径)及螺纹终止线为粗实线。不剖开表示时[图13-6(b)],牙底、牙顶和螺纹终止线皆为虚线。在垂直于螺纹轴线的视图中,牙底仍然画成约为3/4圈的细实线,并规定螺纹的倒角也省略不画。绘制不穿通的螺孔时,一般应将钻孔的深度和螺纹部分的深度分别画出,如图12-7(a)。当需要表示螺纹收尾时,螺纹尾部的牙底用与轴线成30o的细实线表示,如图12-7(b)。图12-7(c)表示出螺纹孔中相贯线的画法。3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。国标规定,在剖视图中表示螺纹连接时,其旋合部分应按外螺纹的画法表示,非旋合部分仍按各自的画法表示。4.非标准螺纹的画法画非标准牙型的螺纹时,应画出螺纹牙型,并标注出所需的尺寸及有关要求,如图12-9。图12-9螺纹的规定标注各种螺纹的画法相同,为了便于区别,还必须在图形上进行标注。(1)普通螺纹的标注标注内容为:特征代号公称直径*螺距旋向—中径、顶径公差代号—旋合长度代号其中:特征代号M单线粗牙
机械工程专业的这个也要问啊。这是最基本的机械知识之一呢小伙子。

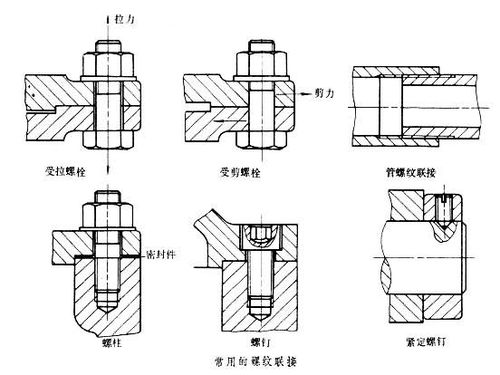

主要就是螺栓、螺钉、螺尾锥销、螺母、零件图上的螺纹孔。
螺栓、螺钉、螺尾锥销属于外螺纹,外细实线内粗实线,细实线只画四分之三。
螺母和螺纹孔是内螺纹,外粗内细,也是细的只画四分之三。
根据国家标准GB897-88 在钢上螺栓的旋入深度为螺栓直径的1倍。
根据国家标准GB898-88 在铸铁上螺栓的旋入深度为螺栓直径的1.25---1.5倍。
根据国家标准GB900-88 在铝上螺栓的旋入深度为螺栓直径的2倍。
当不穿通孔时,应另加0.5倍螺栓直径的攻牙深度及0.2--0.5倍螺栓直径的钻孔深度。
英制螺丝和美制的区别用目测很难分出,英、美制螺丝的区别在于英制螺丝的搓牙角度是55度,而美制螺丝的搓牙角度为60度,这两个标准的螺丝在大多数的时候是可以通用的,但1/2规格的螺丝不可,因为英制1/2的标准螺纹为1/2-12牙,而美制是1/2-13牙。
扩展资料:
产生金属镀层的办法和品种相当多,其中最常见的是电镀法,其次是熔融金属浸镀法(热浸镀)及化学外表处置。非金属涂层是指用有机高分子资料如油漆,及无机资料如陶瓷,在金属设备或零件外表上构成维护层,该维护层能将基体金属与环境介质完整隔离,避免基体金属因接触腐蚀在不锈钢标准件介质而形成腐蚀。
三脚架的选择也有很多,购买三脚架其实主要希望角架能为一些拍摄情况提供稳定的拍摄状态,不过有很多情况会导致三脚架产生不稳定,例如本身使用的是重量较轻的三脚架或所谓的便携式三脚架、在开启角架时出现不平衡或未上钮的情况,又或者在正式使用时过分拉高了中间的轴心杆等,都会使你的角架角晃动。
参考资料来源:搜狗百科--三脚架螺孔
参考资料来源:搜狗百科--螺丝
参考资料来源:搜狗百科--机械制图
