华为路由和交换(华为路由交换的一些资料和设备)
1.华为路由交换的一些资料和设备
基本命令
en 进入特权模式
conf 进入全局配置模式
in s0 进入 serial 0 端口配置
ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配
enca hdlc/ppp 捆绑链路协议 hdlc 或者 ppp
ip unn e0
exit 回到全局配置模式
in e0 进入以太接口配置
ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配
exit 回到全局配置模式
ip route 0.0.0.0 0.0.0.0 s 0 添加路由表
ena password 口令
write
exit
以上根据中国电信 ddn 专线多数情况应用
普通用户模式
enable 转入特权用户模式
exit 退出配置
help 系统帮助简述
language 语言模式切换
ping 检查网络主机连接及主机是否可达
show 显示系统运行信息
telnet 远程登录功能
tracert 跟踪到目的地经过了哪些路由器
特权用户模式
2.路由器与交换机的全面知识
路由器交换机 首先说交换机（又名交换式集线器）作用可以简单的理解为将一些机器连接起来组成一个局域网。而路由器与交换机有明显区别，它的作用在于连接不同的网段并且找到网络中数据传输最合适的路径 ，可以说一般情况下个人用户需求不大。路由器是产生于交换机之后，就像交换机产生于集线器之后，所以路由器与交换机也有一定联系，并不是完全独立的两种设备。路由器主要克服了交换机不能路由转发数据包的不足。 个人用户比较多宽带接入方式就是ADSL，就ADSL的接入来简单的说明一下。现在购买的ADSL猫大多具有路由功能（很多的时候厂家在出厂时将路由功能屏蔽了，因为电信安装时大多是不启用路由功能的，启用DHCP。打开ADSL的路由功能），如果个人上网或少数几台通过ADSL本身就可以了，如果电脑比较多你只需要再购买一个或多个集线器或者交换机[1]。 [编辑本段]交换机与路由器的区别 计算机网络往往由许多种不同类型的网络互连连接而成。如果几个计算机网络只是在物理上连接在一起，它们之间并不能进行通信，那么这种“互连”并没有什么实际意义。因此通常在谈到“互连”时，就已经暗示这些相互连接的计算机是可以进行通信的，也就是说，从功能上和逻辑上看，这些计算机网络已经组成了一个大型的计算机网络，或称为互联网络，也可简称为互联网、互连网。 将网络互相连接起来要使用一些中间设备（或中间系统），ISO的术语称之为中继（relay）系统。根据中继系统所在的层次，可以有以下五种中继系统： 1.物理层（即常说的第一层、层L1）中继系统，即转发器（repeater）。 2.数据链路层（即第二层，层L2），即网桥或桥接器（bridge）。 3.网络层（第三层，层L3）中继系统，即路由器（router）。 4.网桥和路由器的混合物桥路器（brouter）兼有网桥和路由器的功能。 5.在网络层以上的中继系统，即网关（gateway）。 当中继系统是转发器时，一般不称之为网络互联，因为这仅仅是把一个网络扩大了，而这仍然是一个网络。高层网关由于比较复杂，目前使用得较少。因此一般讨论网络互连时都是指用交换机和路由器进行互联的网络。本文主要阐述交换机和路由器及其区别。
3.路由和交换有哪些详解
传统的交换发生在网络的第二层，即数据链路层，而路由则发生在第三层，网络层。
在新的网络中，路由的智能和交换的性能被有机的结合起来，三层交换机和多层交换机在园区网络中大量使用。 网络层次结构 网络参考模型的定义给出了清晰的功能层次划分。
最常被提及的是ISO OSI参考模型和TCP/IP协议簇。 国际标准化组织定义的OSI参考模型将计算机网络按功能划分为七个层次，这就是我们常说的七层模型或七层结构。
网络功能分层的直接好处是这些层次可以各司其职，由不同厂家开发的不同层次的软硬件设备可以配合使用。一个层次的设备更新或软件重写也不会影响到其它层次。
TCP/IP协议体系中的各个层次和ISO的参考模型有大致的对应关系。 OSI中间一层，即第四层执行传输功能，它负责提供从一台计算机到另外一台计算机之间的可靠数据传输。
传输层（Transport Layer）是承上启下的一层，在它的下面有三层，都是与数据传输相关的功能；上面也有三层，提供与网络应用相关的功能。 OSI下三层中。
物理层（Physical Layer）负责实际的传送数据信号，数据链路层（Data Link Layer）负责网络内部的帧传输，而网络层（Network Layer）负责网络间的计算机寻址和数据传输。OSI上三层中。
应用层（Application Layer）是最高的层次，它负责提供用户操作的界面，因特网中常用的电子邮件服务，文件传输服务等都是这一层提供的。 表示层（Presentation Layer）负责数据的表示，比如发送数据之前的加密，接收数据时的解密，中英文的翻译等等都是这一层提供的功能。
会话层（Session Layer）负责建立和终止网络的数据传输，计算机名字转换成地址的工作也在这层完成。 传统意义上的交换是第二层的概念。
数据链路层的功能是在网络内部传输帧。所谓"网络内部"是指这一层的传输不涉及网间的设备和网间寻址。
通俗的理解，一个以太网内的传输，一条广域网专线上的传输都由数据链路层负责。所谓"帧"是指所传输的数据的结构，通常帧有帧头和帧尾，头中有源目二层地址，而帧尾中通常包含校验信息，头尾之间的内容即是用户的数据。
数据链路层涵盖的功能很多，所以又将它划分为两个子层， MAC(Media Access Control，介质访问控制)层和LLC(Logical Link Control，逻辑链路控制)层。常见的局域网和城域网的二层标准是IEEE的802协议。
而在广域网中，HDLC(High-level Data Link Control，高级链路控制)、PPP(Point-to-Point Protocol，点对点协议)和Frame Relay（帧中继）等协议都有广泛的使用。
4.要掌握路由器和交换机需要了解什么
路由器是什么路由器的原理路由器的作用路由器的类型路由器的体系结构路由器的构成参考资料： /view/1360.htm数据网络交换机概念和原理 网络交换机分类 网络交换机功能 网络交换机方式 网络交换机应用 网络交换机技术与发展史 二层交换机，三层交换机及四层交换机的区别 判断路由器好坏的五个标准 参考资料： /view/1077.htm
5.华为交换路由命令小结
用户模式hostname# ;
特权模式hostname(config)# ;
全局配置模式hostname(config-if)# ;
交换机口令设置：
switch>enable ；进入特权模式
switch#config terminal ；进入全局配置模式
switch(config)#hostname csico ；设置交换机的主机名
switch(config)#enable secret csico1 ；设置特权加密口令
switch(config)#enable password csico8 ；设置特权非密口令
switch(config)#line console 0 ；进入控制台口
switch(config-line)#line vty 0 4 ；进入虚拟终端
switch(config-line)#login ；虚拟终端允许登录
switch(config-line)#password csico6 ；设置虚拟终端登录口令csico6
switch#exit ；返回命令
交换机VLAN创建，删除，端口属性的设置，配置trunk端口，将某端口加入vlan中，配置VTP:
switch#vlan database ；进入VLAN设置
switch(vlan)#vlan 2 ；建VLAN 2
switch(vlan)#vlan 3 name vlan3 ；建VLAN 3并命名为vlan3
switch(vlan)#no vlan 2 ；删vlan 2
switch(config)#int f0/1 ；进入端口1
switch(config)#speed ？ 查看speed命令的子命令
switch(config)#speed 100 设置该端口速率为100mb/s (10/auto)
switch(config)#duplex ？ 查看duplex的子命令
switch(config)#duplex full 设置该端口为全双工（auto/half）
switch(config)#description TO_PC1 这是该端口描述为TO_PC1
switch(config-if)#switchport access vlan 2 ；当前端口加入vlan 2
switch(config-if)#switchport mode trunk ；设置为trunk模式（access模式）
switch(config-if)#switchport trunk allowed vlan 1,2 ；设置允许的vlan
switch(config-if)#switchport trunk encap dot1q ；设置vlan 中继
switch(config)#vtp domain vtpserver ；设置vtp域名相同
switch(config)#vtp password ；设置发vtp密码
switch(config)#vtp server ；设置vtp服务器模式
switch(config)#vtp client ；设置vtp客户机模式
6.与交换机有关的基础知识有哪些
一、交换机基础 集线器作为第一类广泛应用的网络集线设备，当时在各大局域网中应用非常广泛。
但随着网络传输媒体类型的日益丰富，图形、图像及各种流媒体等多媒体内容的出现，人们对高网络数据传输速度和传输性能的要求日益提高。集线器由于它的共享介质传输、单工数据操作和广播数据发送方式等都先天决定了很难满足用户的上述速度和性能要求。
在用户的需求下、在全球各大网络设备开发商的努力下，一种更新、更实用的集线设备--交换机出现了。交换机完全克服了集线器的上述种种不足之处，所以在短时间内得到业界广泛的认可和应用。
交换机技术也得到了飞速发展，数据传输速度的发展也是一日千里。目前最快的以太网交换机端口带宽可达到10Gbps，千兆（G位）级的交换机在各企业骨干网络中早已得到广泛应用。
交换机的英文名称之为“Switch”，它是集线器的升级换代产品，从外观上来看的话，它与集线器基本上没有多大区别，都是带有多个端口的长方形盒状体。交换机是按照通信两端传输信息的需要，用人工或设备自动完成的方法把要传输的信息送到符合要求的相应路由上的技术统称。
广义的交换机就是一种在通信系统中完成信息交换功能的设备。 “交换”和“交换机”最早起源于电话通讯系统（PSTN）。
我们以前经常在电影或电视中看到一些老的影片时常看到有人在电话机旁狂摇几下（注意不是拨号），然后就说：跟我接XXX，话务接线员接到要求后就会把相应端线头插在要接端子上，即可通话。 其实这就是最原始的电话交换机系统，只不过它是一种人工电话交换系统，不是自动的，也不是我们今天要谈的计算机交换机，但是我们现在要讲的计算机交换机也就是在这个电话交换机技术上发展而来。
在计算机网络系统中，交换概念的提出是相对于共享工作模式的改进。 我们知道集线器（HUB）是一种共享介质的网络设备，而且HUB本身不能识别目的地址，是采用广播方式向所有节点发送。
即当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，对网络上所有节点同时发送同一信息，然后再由每一台终端通过验证数据包头的地址信息来确定是否接收。 在这种方式下我们知道很容易造成网络堵塞，因为其实接收数据的一般来说只有一个终端节点，而现在对所有节点都发送，那么绝大部分数据流量是无效的，这样就造成整个网络数据传输效率相当低。
另一方面由于所发送的数据包每个节点都能侦听到，那显然就不会很安全了，容易出现一些不安全因素。 交换机拥有一条很高带宽的背部总线和内部交换矩阵。

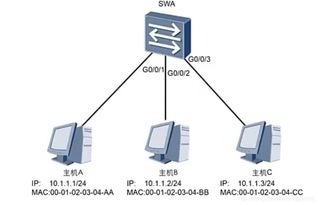

交换机的所有的端口都挂接在这条背部总线上。控制电路收到数据包以后，处理端口会查找内存中的MAC地址（网卡的硬件地址）对照表以确定目的MAC的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵直接将数据迅速包传送到目的节点，而不是所有节点，目的MAC若不存在才广播到所有的端口。
这种方式我们可以明显地看出一方面效率高，不会浪费网络资源，只是对目的地址发送数据，一般来说不易产生网络堵塞；另一个方面数据传输安全，因为它不是对所有节点都同时发送，发送数据时其它节点很难侦听到所发送的信息。这也是交换机为什么会很快取代集线器的重要原因之一。
交换机还有一个重要特点就是它不是像集线器一样每个端口共享带宽，它的每一端口都是独享交换机的一部分总带宽，这样在速率上对于每个端口来说有了根本的保障。另外，使用交换机也可以把网络“分段”，通过对照地址表，交换机只允许必要的网络流量通过交换机，这就是后面将要介绍的VLAN（虚拟局域网）。
通过交换机的过滤和转发，可以有效的隔离广播风暴，减少误包和错包的出现，避免共享冲突。这样交换机就可以在同一时刻可进行多个节点对之间的数据传输，每一节点都可视为独立的网段，连接在其上的网络设备独自享有固定的一部分带宽，无须同其他设备竞争使用。
如当节点A向节点D发送数据时，节点B可同时向节点C发送数据，而且这两个传输都享有带宽，都有着自己的虚拟连接。 打个比方就是，如果现在使用的是10Mbps 8端口以太网交换机，因每个端口都可以同时工作，所以在数据流量较大时，那它的总流量可达到8*10Mbps=80Mbps，而使用10Mbps的共享式HUB时，因为它是属于共享带宽式的，所以同一时刻只能允许一个端口进行通信，那数据流量再忙HUB的总流通量也不会超出10Mbps。
如果是16端口、24端口的更是明显了！ 交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流量控制。目前一些高档交换机还具备了一些新的功能，如对VLAN（虚拟局域网）的支持、对链路汇聚的支持，甚至有的还具有路由和防火墙的功能。
交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络（如以太网和快速以太网）之间起到互连作用。如今许多交换机都能够提供支持快速以太网或FDDI等的高速连接端口，用于连接网络中的其它交换机或者为带宽占用量大的关键服务器提供附加带宽。
一般来说，交换机的每个端口都用来连接一个独立的网段，。
7.华为路由器交换机配置命令有哪些
华为路由器交换机配置命令：计算机命令 PCAlogin:root；使用root用户 password:linux；口令是linux #shutdown-hnow；关机 #init0；关机 #logout；用户注销 #login；用户登录 #ifconfig；显示IP地址 #ifconfigeth0netmask；设置IP地址 #；禁用IP地址 #routeadd0。
0。0。
0gw；设置网关 #routedel0。0。
0。0gw；删除网关 #routeadddefaultgw；设置网关 #routedeldefaultgw；删除网关 #route；显示网关 #ping；发ECHO包 #telnet；远程登录 华为路由器交换机配置命令：交换机命令 [Quidway]discur；显示当前配置 [Quidway]displaycurrent-configuration；显示当前配置 [Quidway]displayinterfaces；显示接口信息 [Quidway]displayvlanall；显示路由信息 [Quidway]displayversion；显示版本信息 [Quidway]superpassword；修改特权用户密码 [Quidway]sysname；交换机命名 [Quidway]interfaceethernet0/1；进入接口视图 [Quidway]interfacevlanx；进入接口视图 [Quidway-Vlan-interfacex]ipaddress10。
65。1。
1255。255。
0。0；配置VLAN的IP地址 [Quidway]iproute-static0。
0。0。
00。0。
0。010。
65。1。
2；静态路由=网关 [Quidway]rip；三层交换支持 [Quidway]local-userftp [Quidway]user-interfacevty04；进入虚拟终端 [S3026-ui-vty0-4]authentication-modepassword；设置口令模式 [S3026-ui-vty0-4]setauthentication-modepasswordsimple222；设置口令 。
