1.电线电缆的知识

电缆方面的知识很多，不知道你具体需要哪方面的。

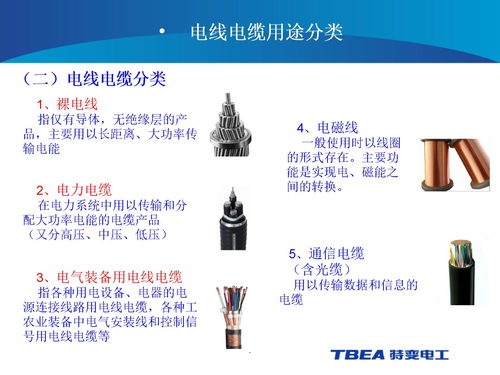

提供一些电线电缆的基础知识 电线电缆制造流程概述 电线电缆的制造与大多数机电产品的生产方式是完全不同的。机电产品通常采用将另件装配成部件、多个部件再装配成单台产品，产品以台数或件数计量。

电线电缆是以长度为基本计量单位。所有电线电缆都是从导体加工开始，在导体的外围一层一层地加上绝缘、屏蔽、、成缆、护层等而制成电线电缆产品。

产品结构越复杂，叠加的层次就越多。 一、电线电缆产品制造的工艺特性： 1.大长度连续叠加组合生产方式 大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到： （1）生产工艺流程和设备布置 生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。

设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。

（2）生产组织管理 生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。

反之，如果某个单元长度过长，则必须锯去造成浪费。 （3）质量管理 大长度连续叠加组合的生产方式，使生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。

质量缺陷越是发生在内层，而且没有及时发现终止生产，那么造成的损失就越大。因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。

事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆。它无法拆开重装。

电线电缆的质量管理，必须贯串整个生产过程。质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。

2.生产工艺门类多、物料流量大 电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。 电线电缆制造所用的各种材料，不但类别、品种、规格多，而且数量大。

因此，各种材料的用量、备用量、批料周期与批量必须核定。同时，对废品的分解处理、回收，重复利用及废料处理，作为管理的一个重要内容，做好材料定额管理、重视节约工作。

电线电缆生产中，从原材料及各种辅助材料的进出、存储，各工序半成品的流转到产品的存放、出厂，物料流量大，必须合理布局、动态管理。 3.专用设备多 电线电缆制造使用具有本行业工艺特点的专用生产设备，以适应线缆产品的结构、性能要求，满足大长度连续并尽可能高速生产的要求，从而形成了线缆制造的专用设备系列。

如挤塑机系列、拉线机系列、绞线机系列、绕包机系列等。 电线电缆的制造工艺和专用设备的发展密切相关，互相促进。

新工艺要求，促进新专用设备的产生和发展；反过来，新专用设备的开发，又提高促进了新工艺的推广和应用。如拉丝、退火、挤出串联线；物理发泡生产线等专用设备，促进了电线电缆制造工艺的发展和提高，提高了电缆的产品质量和生产效率。

二、电线电缆的主要工艺 电线电缆是通过：拉制、绞制、包覆三种工艺来制作完成的，型号规格越复杂，重复性越高。 1.拉制 在金属压力加工中.在外力作用下使金属强行通过模具（压轮），金属横截面积被压缩，并获得所要求的横截面积形状和尺寸的技术加工方法称为金属拉制。

拉制工艺分：单丝拉制和绞制拉制。 2.绞制 为了提高电线电缆的柔软度、整体度，让2根以上的单线，按着规定的方向交织在一起称为绞制。

绞制工艺分：导体绞制、成缆、编织、钢丝装铠和缠绕。 3.包覆 根据对电线电缆不同的性能要求，采用专用的设备在导体的外面包覆不同的材料。

包覆工艺分： A.挤包：橡胶、塑料、铅、铝等材料。 B.纵包：橡皮、皱纹铝带材料。

C.绕包：带状的纸带、云母带、无碱玻璃纤维带、无纺布、塑料带等，线状的棉纱、丝等纤维材料。 D. 浸涂：绝缘漆、沥青等 三、塑料电线电缆制造的基本工艺流程 1.铜、铝单丝拉制 电线电缆常用的铜、铝杆材，在常温下，利用拉丝机通过一道或数道拉伸模具的模孔，使其截面减小、长度增加、强度提高。

拉丝是各电线电缆公司的首道工序，拉丝的主要工艺参数是配模技术。 2.单丝退火 铜、铝单丝在加热到一定的温度下，以再结晶的方式来提高单丝的韧性、降低单丝的强度，以符合电线电缆对导电线芯的要求。

退火工序关键是杜绝铜丝的氧化. 3.导体的绞制 为了提高电线电缆的柔软度，以便于敷设安装，导电线芯采取多根单丝绞合而成。从导电线芯的绞合形式上，可分为规则绞合和非规则绞合。

非规则绞合又分为束绞、同心复绞。

2.电线电缆的知识有谁知道,

由于电线电缆产品与广大消费者的生活有着密切的关系，它的质量优劣、安全与否直接影响广大消费者的人身和财产安全，因此正确选择电线电缆显得非常重要： 1、察看“CCC”认证标识。

因此，电线电缆产品是国家强制安全认证产品，所有生产企业必须取得中国电工产品认证委员会认证的“CCC”认证，获得“CCC”认证标志，在合格证或产品上有“CCC”认证标志。 2、看检验报告。

电线电缆作为影响人身、财产安全的产品，一直以来被列为政府监督检查重点，正规生产厂家按周期接受监督部门检查。因此，销售商应能提供出质检部门检验报告，否则，产品质量的好坏就缺乏依据。

3、注重包装。电线电缆产品的包装与其它产品一样，凡是生产产品符合国家标准要求的大中型正规企业，生产的电线电缆很注重产品包装。

选购时注意包装要精美，印刷要清晰，型号规格、厂名、厂址等齐全。 4、看外表，产品外观光滑圆整，色泽均匀。

产品符合国家标准要求的电线电缆企业，为了提高产品质量，保证产品符合国家标准要求，在原材料选购、生产设备、生产工艺等方面严格把关。所以，生产的电线电缆产品外观符合标准要求：光滑圆整，色泽均匀。

而假冒劣质产品的外观粗糙无光泽。而对于橡皮绝缘软电缆，要求外观圆整，护套、绝缘、导体紧密不易剥离。

而假冒劣质产品外观粗糙、椭圆度大，护套绝缘强度低，用手就可以撕掉。 5、看导体，导体有光泽，直流电阻、导体结构尺寸等符合国家标准要求。

符合国家标准要求的电线电缆的产品，不论是铝材料导体，还是铜材料导体都比较光亮、无油污，因而导体的直流电阻完全符合国家标准，具有良好的导电性能，安全性高。 6、量长度。

长度是区别符合国家标准要求和假冒劣质产品主要直观的方法。选购时，千万不要贪图价格便宜，选购有90m或80m、甚至没有长度标识的电线电缆，长度一定要符合100±0。

5m标准要求，即以100米为标准，允许误差0。5米）。

此外，购买电线电缆还要考虑它的用途，通常根据所带电器功率的大小计算出电线电流，再按电流大小选购电线规格。

3.我想了解电线电缆的基本知识,以及合格的电线电缆应具体哪些条件

一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002） 辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成-C-C-交联键，形成了网状的大分子立体结构而构成交联聚乙烯。

通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。 YJV、YJLV 辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY 辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。

可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。

VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。 VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。

基本结构：导体-交联聚乙烯绝缘-内护套-钢带铠装-聚氯乙烯护套 辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。 二、中压交联聚乙烯绝缘电力电缆（电压等级：6/6KV-26/35KV；执行标准： GB/T12706.2-2002） 中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构，使热塑性的聚乙烯转变为热固性的交联聚乙烯，使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高，并具有优良的电气性能。

具有异体正常运行温度高、结构简单、外径小、重量轻、使用方便、不受敷设落差限制等特性。适用于工频额定电压1-35KV配电系统。

YJV62、YJLV62交联聚乙烯绝缘双非磁性金属带铠装聚氯乙烯护套电力电缆。 YJV63、YJLV63交联聚乙烯绝缘双非磁性金属带铠装聚乙烯护套电力电缆。

其它型号与辐照交联类似（只是电压不同） YJV、YJLV、YJY、YJLY适用于室内敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。

单芯电缆不允许敷设在磁性管道中。 YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。

YJV32、、YJLV32、YJV33、、YJLV33适用于高落差地区，能承受一定的机械外力作用和相当的拉力。 YJV62、YJLV62、YJV63、YJLV63用于交流回路的单芯电缆，应采用非磁性材料铠装。

三、高压交联聚乙烯绝缘电力电缆（电压等级：64/110KV，执行标准：GB/T 11017- 2002;127/220KV、290/500KV） XLPE电缆有极佳的气性能，介质损耗比纸绝缘和PVC绝缘都要小，XLPE电缆的电容也小，在没有有效星形接地地系统中也可降低充电电流和接地故障电流。容易敷设是XLPE电缆的一大优点，与其它电力电缆相比，XLPE电缆弯曲半径较小，重量轻，终端处理简单，由于XLPE电缆不含油，所以在敷设时不用过多考虑线路要求，更不存在由于淌油而无法敷设的情况。

极佳的抗老特性及超强的耐热变形性决定了交联聚乙烯电缆在正常运行温度90度，短时故障130度，及短路250摄氏度条件下可负载大电流。 YJV YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJY、YJLY交联聚乙烯绝缘聚乙烯护套电力电缆 YJLW02、YJLLW02交联聚乙烯绝缘皱皮铝套聚氯乙烯护套电力电缆 YJLW03、YJLLW03交联聚乙烯绝缘皱皮铝套聚乙烯护套电力电缆 以下省略 电缆结构：导体-导体屏蔽-绝缘-绝缘屏蔽-阻水层-金属屏蔽-金属护套-沥青层-护套层-石墨层 四、控制电缆（执行标准：GB9330-88；电压等级：450/750V） 1、产品采用聚氯乙烯或辐照交联聚乙烯作为绝缘层，具有优良的导电性能、机械性能及化学稳定性能，适用于额定电压0.6/1KV及以下控制，监控回路用保护线路等保护场合使用。

电缆的导体长期允许工作温度为70摄氏度，辐照交联聚乙烯电缆其导体长期允许工作温度为90度； 2、电缆敷设温度不低于0度； 3、推荐允许敷设弯曲半径：无铠装层的电缆应不小于电缆外形的6倍，有铠装层或屏蔽层。 KVV、KYJV 聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套控制电缆KVVP、KYJVP聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套编织屏蔽控制电缆KVVP22、KYJVP22聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套铜带屏蔽控制电缆KVV22、KYJV22聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套钢带铠装控制电缆KVV32、KYJV32聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯。

4.电力电缆的有关知识

您好： 电力电缆（power cable），用于传输和分配电能的电缆。

常用于城市地下电网、发电站的引出线路、工矿企业的内部供电及过江、过海的水下输电线。在电力线路中，电缆所占的比重正逐渐增加。

电力电缆是在电力系统的主于线路中用以传输和分配大功率电能的电缆产品，其中包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆。 基本结构 电力电缆的基本结构由线芯（导体）、绝缘层、屏蔽层和保护层四部分组成。

（1）线芯 线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。 （2）绝缘层 绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。

（3）屏蔽层 15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。 （4）保护层 保护层的作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。

按电压等级分 按电压等级可分为中、低压电力电缆（35千伏及以下）、高压电缆 （110千伏以上）、超高压电缆（275~800千伏）以及特高压电缆（1000千伏及以上）。 此外，还可按电流制分为交流电缆和直流电缆。

按绝缘材料分 1、油浸纸绝缘电力电缆 以油浸纸作绝缘的电力电缆。其应用历史最长。

它安全可靠，使用寿命长，价格低廉。主要缺点是敷设受落差限制。

自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。 2、塑料绝缘电力电缆 绝缘层为挤压塑料的电力电缆。

常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。塑料电缆结构简单，制造加工方便，重量轻，敷设安装方便，不受敷设落差限制。

因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。 其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。

3、橡皮绝缘电力电缆 绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线心上，经过加温硫化而成。它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。

常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。 型号详细说明 （1） 类别： H--市内通信电缆 HP--配线电缆 HJ--局用电缆 （2）绝缘： Y--实心聚烯烃绝缘 YF--泡沫聚烯烃绝缘 YP--泡沫/实心皮聚烯烃绝缘 （3）内护层： A--涂塑铝带粘接屏蔽聚乙烯护套 S--铝，钢双层金属带屏蔽聚乙烯护套 V--聚氯乙烯护套 （4）特征： T--石油膏填充 G--高频隔离 C--自承式 （5）外护层： 23--双层防腐钢带绕包销装聚乙烯外被层 33--单层细钢丝铠装聚乙烯被层 43--单层粗钢丝铠装聚乙烯被层 53--单层钢带皱纹纵包铠装聚乙烯外被层 553--双层钢带皱纹纵包铠装聚乙烯外被层 BV 铜芯聚氯乙烯绝缘电线； BLV 铝芯聚氯乙烯绝缘电线； BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线； BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线； BVR 铜芯聚氯乙烯绝缘软线； RV 铜芯聚氯乙烯绝缘安装软线； RVB 铜芯聚氯乙烯绝缘平型连接线软线； BVS 铜芯聚氯乙烯绝缘绞型软线； RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线； BYR 聚乙烯绝缘软电线； BYVR 聚乙烯绝缘聚氯乙烯护套软线； RY 聚乙烯绝缘软线； RYV 聚乙烯绝缘聚氯乙烯护套软线 优点 1占地少。

一般埋设于土壤中或敷设于室内，沟道，隧道中，线间绝缘距离小，不用杆塔，占地少，基本不占地面上空间。 2可靠性高。

受气候条件和周围环境影响小，传输性能稳定，可靠性高。 3具有向超高压，大容量发展的更为有利的条件，如低温，超导电力电缆等。

4分布电容较大。 5维护工作量少。

6电击可能性小。 希望我的回答能对您有所帮助，谢谢采纳。

全球电线电缆门户网站-电缆网。

5.电线的基本知识有哪些

1、塑铜线， 字母B代表的含义是布线用电线，字母V代表绝缘材料聚氯乙烯，4代表导体的截面积是4平方毫米，意思是聚氯乙烯绝缘布线用4平方电线。

常用的BV线从截面积0.5到185不等，截面积越大导体的电阻越小，允许通过的电流就越大。当然如果因使用环境或者其他原因对电线有更高要求的话，还可以使用环保电线（绝缘材质对环境的影响很小）、阻燃或耐火电线（耐70度到105度）等护套线，字母R代表的含义是软，第1个字母V代表绝缘材料聚氯乙烯，第2个V代表护套绝缘材料也是聚氯乙烯，3代表导体芯数是3芯，2.5代表单芯导体的截面积是2.5平方毫米，意思是聚氯乙烯绝缘聚氯乙烯护套3芯2.5平方软电缆。

护套线主要应用于电器、仪表和电子设备以及电源线、控制线及信号传输线等。芯数从2到5，单芯导体截面积从0.12到6等等。

6.关于电线电缆型号的资料,电缆基础资料

同轴电缆（COAXIAL CABLE）内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。常用于传送多路电话和电视。

同轴电缆的得名与它的结构相关。同轴电缆也是局域网中最常见的传输介质之一。它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体（一根细芯）外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰异常信号的传递。

同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆。粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高，由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置，但粗缆网络必须安装收发器电缆，安装难度大，所以总体造价高。相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生不良的隐患，这是目前运行中的以太网所发生的最常见故障之一。

无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。

同轴电缆？Coaxial Cable 是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。它是计算机网络中使用广泛的另外一种线材。由于它在主线外包裹绝缘材料，在绝缘材料外面又有一层网状编织的屏蔽金属网线，所以能很好的阻隔外界的电磁干扰，提高通讯质量。

同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；最后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。

同轴电缆分为细缆？RG-58 和粗缆？RG-11 两种。

细缆的直径为0.26厘米，最大传输距离185米，使用时与50Ω终端电阻？如图5 、T型连接器（如图6）、BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。缆线总长不要超过185米，否则信号将严重衰减。细缆的阻抗是50Ω。

粗缆（RG-11）的直径为1.27厘米，最大传输距离达到500米。由于直径相当粗，因此它的弹性较差，不适合在室内狭窄的环境内架设，而且RG-11连接头的制作方式也相对要复杂许多，并不能直接与电脑连接，它需要通过一个转接器转成AUI接头，然后再接到电脑上。由于粗缆的强度较强，最大传输距离也比细缆长，因此粗缆的主要用途是扮演网络主干的角色，用来连接数个由细缆所结成的网络。粗缆的阻抗是75Ω。
