圆管加工方法(外圆柱面的切削加工方法有什么什么什么什么等)

1.外圆柱面的切削加工方法有什么什么什么什么等

常用切削加工的方法有车、铣、刨、磨、镗、钻，其中车、铣、刨、磨能够进行平面的加工。

机械加工中常用的切削加工方法是利用车床、铣床、刨床、磨床、镗床、钻床对工件进行车、铣、刨、磨、镗、钻来达到图纸所要求的尺寸、形状的。其中的镗、钻是对工件的圆孔等曲面进行切削加工的方法。而车、铣、刨、磨既能对平面进行切削加工，也能对曲面进行切削加工的方法。

扩展资料：

注意事项：

对于电机转轴的轴承位、轴伸位以及绕线转子电机的集电环位，大部分的电机生产厂家采用磨削方式加工，磨削完成后的金属表面粗糙度好，能满足精密配合的需求以及电机性能的其他要求。

粗车时，要选强度高、耐用度好的刀具，以便满足粗车时大背吃刀量、大进给量的要求。精车时要选精度高、耐用度好的刀具，以保证加工精度的要求。为减少换刀时间和方便对刀，应尽量采用机夹刀和机夹刀片。

合理选择夹具。尽量选用通用夹具装夹工件，避免采用专用夹具，零件定位基准重合，以减少定位误差。

参考资料来源：百度百科-切削加工

2.外圆表面都有哪些常用的加工方法

车削、磨削、表面粗糙度、超精加工、滚压加工。车削加工是外圆表面最经济有效的加工方法，但就其经济精度来说，一般适于作为外圆表面粗加工和半精加工方法。

外圆表面是回转体类零件（轴类、套类、盘类）的主要表面。外圆表面常用的机械加工方法有车削、磨削和各种光整加工方法。 车削加工因切削层厚度大、进给量大而成为外圆表面最经济最有效的加工方法。

尽管车削加工也能获得很高的加工精度和加工质量，但就其经济精度来看一般适宜外圆表面的粗加工和半精加工的方法。磨削加工切削速度高、切削量较小，是外圆表面最主的精加工方法，适用于各种高硬度。

扩展资料

光整加工是精加工之后进行的超精密加工方法。适用于某些精度和表面质量要求很高的零件。外圆表面加工方案及其选择外圆表面作为一种可逆表面，可采用各种不同的成形方法因而可供选用的加工方案有多种。

但每种加工方案可能达到的加工精度、表面粗糙、生产率和加工成本各不相同，因此必须根据具体情况选用最适当的加工方案，加工出满足图样要求的零件。

参考资料来源：知网—精磨外圆

参考资料来源：百度百科—车削外圆面

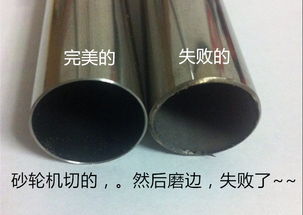

3.钢管怎么加工

钢管的制作加工的工艺流程有以下几个。

方法/步骤1A.样本制作：为方便检查，保证钢管及各种管道零部的制作安装精度，采用 δ=0.5mm 镀锌钢板制作样板。根据设计要求，钢管内径弧度检查、支撑环、加劲环等都须制作样板，样板的弧长必须符合规范要求（根据管径不同，样板的弧长在 1.5~2m）。

样板制作完毕后，必须经过专业施工员检查，同时作上标记，以防止在使用过程中混用。弯头、弯管采用地规、钢直尺等直接在拼接好的钢板上放样，由专业施工员，质量员或技术负责人检查无误后，方可下料。

2B. 钢板拼接及下料：据设计要求，结合现场实际情况，制作钢管的钢板全部采用定尺钢板，长、宽边均留有少许余量；为保证将钢管周长误差控制在最小范围内，采用将两张定尺板拼接好后下料的方法；拼接采用二氧化碳保护焊工艺焊接，拼接前应检查边长是否为直线、宽边与长边是否垂直，同时，用氧气-乙炔焰割刀对钢板进行修整，保证钢板宽度与设计相符，切割和刨边面的熔渣、毛刺和缺口，应用砂轮磨去，所有板材加工后的边缘不得有裂纹、夹层和夹渣等缺陷；焊前将焊口两侧 10~20 厘米范围的铁锈、熔渣、油垢、水渍等清除干净，检查合格后方可施焊；当单侧焊完后，将钢板用龙门吊缓慢翻面，用电弧刨清根、打磨干净后再继续施焊。3C.拼接好的钢板根据板厚的不同，确定展开尺寸，同时在钢板上画出展开图，认真检查平行线和对角线，检查无误后方可下料；下料采用氧气-乙炔焰割刀切割。

弯管、渐变管等管件与钢管的下料方法相同。首先用电脑绘制出弯管管壳的平面展开图，找到各点在 X 轴和 Y 轴上的坐标后，将得到各基准点的弦长；在实际放样时，将两张钢板对接，长度大于最大口的弦长，宽度为小口展开弦高加钢管的实际高度，同时，在钢板上画出各坐标点，圆滑连接各坐标点，认真检查支管与主管连接处的弧长是否相同，核对无误后方可下料。

4D.下料后，焊缝处的坡口用氧气-乙炔焰切割，然后用角向砂轮机打磨成型。弯管、渐变管等管件与钢管的下料方法相同。

板材放样及下料时应考虑板材的切割余量和焊接收缩余量，一般情况下留 3-4mm。.。

4.薄壁筒类零件的加工方法,

薄壁筒类零件的加工方法

薄壁件目前一般采用数控车削的方式进行加工，为此要对工件的装夹、刀具几何参数、程序的编制等方面进行试验，从而有效地克服了薄壁零件加工过程中出现的变形，保证加工精度。影响薄壁零件加工精度的因素有很多，但归纳直来主要有以下三个方面：

(1)受力变形

因工件壁薄刚性很差，车削是装夹不当在夹紧力的作用下容易产生变形，从而因为切削力及重力影响使工件发生弯曲变形从而影响工件的尺寸精度和形状精度。

(2)受热变形

因工件较薄散热性能较差，在切削热的作用下会引起工件热变形或膨胀，使工件尺寸难于控制。

(3)刀具磨损

由于薄壁工件较长一次走刀时间很长因此在切削过程中受振使刀具磨损较大从而影响工件的尺寸精度。

(4)跟刀架及中心架的使用

车超薄壁件时由于使用跟刀架，若支承工件的两个支承块对零件压力不适当，会影响加工精度。若压力过小或不接触，就不起作用，不能提高零件的刚度：若压力过大，零件被压向车刀，切削深度增加，车出的直径就小，当跟刀架继续移动后，支承块支承在小直径外圆处，支承块与工件脱离，切削力使工件向外让开，切削深度减小，车出的直径变大，以后跟刀架又跟到大直径圆上，又把工件压向车刀，使车出的直径变小，这样连续有规律的变化，就会把细长的工件车成“竹节”形。造成机床、工件、刀具工艺系统的刚性不良给切削加工带来困难，不易获得良好的表面粗糙度和几何精度。

(5)同轴度难保证

工件内孔由深孔完成后，再精车外圆，深孔加工中难免有椭圆、锥度以及跳动等因素，影响外圆同轴度和跳动。
