弱电分包(弱电施工中的注意事项?)

1.弱电施工中的注意事项?

原发布者：阳欣

弱电工程规范

一、弱电工程的施工场地及相关技术文件移交工作要点

现场主管工程师应会同监理组织土建、安装单位进行弱电施工场地及相关技术文件移交：

（一）弱电施工单位需和土建单位办理装修标高线移交确认，室内所有墙面应弹出1m线。

（二）弱电施工单位需和机电预埋单位检查电线管预埋是否有错漏。（三）机电其他专业提供与弱电相关的被监测和控制设备的位置，设备接口技术资料。

（四）土建单位提供与弱电相关的人员疏散路由，出入口位置尺寸，控制方式及相关技术文件。

二、可视对讲系统

（一）材料

1.视频线必须为模拟视频信号线，其他导线截面不得小于0.5mm，相关参数符合设计要求及国家标准。

2.电线保护管及桥架符合设计要求及国家标准。

3.各设备相互兼容，系统稳定性能良好，符合设计要求。

3.1各种设备必须款式大方，操作简便，需要人性化的人机界面，最好有液晶显示。

3.2联接所有样品，测试管理中心机的功能，看是否符合当设计要求，看是否符合说明书上所写。亲自测试，检测操作。功能一定要齐全，操作一定要简便.

（二）施工工艺

1.作业条件

1.1布管

1.1.1暗管敷设（机电单位完成此项工作）

各层水平线和墙体厚度线已弹好。现浇混凝土板内配管，在底层钢筋绑扎完后、上层钢筋未绑扎前，根据施工图尺寸和位置配合土建施工。e.2.3.6三、3.32.4《

2.弱电工程施工注意什么?

1.预留孔洞和预埋管线与土建工程的配合 在土建基础施工中，应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。

2.线槽架的施工与土建工程的配合 线槽架的安装施工，在土建工程基本结束以后，与其他管道（风管、给排水管）的安装同步进行，也可稍迟于管道安装一段时间，但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。 3.管线施工与装饰工程的配合 配线和穿线工作，在土建工程完全结束以后，与装饰工程同步进行，进度安排应避免装饰工程结束以后，造成穿线敷设的困难。

4.各控制室布置与装饰工程的配合 各控制室的装饰应与整体的装饰工程同步，弱电系统设备的定位、安装、接线端连接，应在装饰工程基本结束时开始。

3.弱电工程的施工应该注意什么?

电缆的敷设 1。

敷设电缆时的环境温度不应低于-7℃。 2。

敷设电缆时应合理安排，不宜交叉；敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦；固定时，松紧应适度。 3。

多芯电缆的弯曲半径，不应小于其外径的6倍。 4。

信号电缆（线）与电力电缆交叉时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。 5。

在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。 6。

电缆沿支架或在线槽内敷设时应在下列各处固定牢固： （1）电缆倾斜坡度超过45°或垂直排列时，在每一个支架上。 （2）电缆倾斜坡度不超过45°且水平排列时，在每隔1~2个支架上。

（3）和补偿余度两侧以及保护管两端的第一、第二两个支架上。 （4）引入仪表盘（箱）前300~400mm处。

（5）引入接线盒及分线箱前150~300mm处 7。线槽垂直分层安装时，电缆应按下列规定顺序从上至下排列： 仪表信号线路； 安全连锁线路； 交流和直流供电线路； 8。

明敷设的信号线路与具有强磁场和强电场的电气设备之间的净距离，宜大于1。5m；当采用屏蔽电缆或穿金属保护管以及在线槽内敷设时，宜大于0。

8m。 9。

电缆在沟道内敷设时，应敷设在支架上或线槽内。当电缆进入建筑物后，电缆沟道与建筑物间应隔离密封。

其他要求 电线穿管前应清扫保护管，穿管时不应损伤导线。 2。

信号线路、供电线路、连锁线路以及有特殊要求的仪表信号线路，应分别采用各自的保护管。 3。

仪表盘（箱）内端子板两端的线路，均应按施工图纸编号。 4。

每一个接线端子上最多允许接两根芯线。 5。

导线与接线端子板、仪表、电气设备等连接时，应留有适当余度。 以上是我对于这个问题的解答，希望能够帮到大家。

4.弱电布线施工注意事项有哪些?

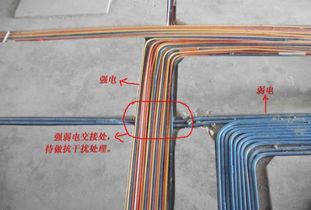

弱电布线施工注意事项： 1、信号电缆（线）与电力电缆交叉时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。

2、在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。 3、电缆沿支架或在线槽内敷设时应在下列各处固定牢固： （1）电缆倾斜坡度超过45°或垂直排列时，在每一个支架上。

（2）电缆倾斜坡度不超过45°且水平排列时，在每隔1~2个支架上。 （3）和补偿余度两侧以及保护管两端的第一、第二两个支架上。

（4）引入仪表盘（箱）前300~400mm处。 （5）引入接线盒及分线箱前150~300mm处。

4、线槽垂直分层安装时，电缆应按下列规定顺序从上至下排列：仪表信号线路；安全连锁线路；交流和直流供电线路。 5、明敷设的信号线路与具有强磁场和强电场的电气设备之间的净距离，宜大于1。

5m；当采用屏蔽电缆或穿金属保护管以及在线槽内敷设时，宜大于0。8m。

5.弱电施工注意事项

1、线管均采取地面直接布管方式，如有特殊情况需要绕墙或走顶的话 ，必须事先在协议上注明不规范施工或填写《客户认可单》方可施工。

2、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应 小于500mm 。3、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。

4、连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线 应接在灯中心的端子上，零线应接在螺纹的端子上。5、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。

6、暗盒接线头留长 30 厘米，所有线路应贴上标签，并表明类型、规 格、日期和工程负责人。7、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管 穿出。

穿线管在暗盒中保留5毫米。8、同一回路电线应穿入同一根管内，但管内总根数不应超过 4 根。

9、电源线与通讯线不得穿入同一根管内。10、厨房、卫生间应安装防溅插座，开关宜安装在门外开启侧的墙体上。

6.弱电工程需掌握些什么

为了保证阿科普项目管理（信息化的）成功实施，邦永公司（项目管理咨询专家）进行了20多天的业务需求调研，了解到阿科普公司在项目管理工作中希望在以下几个方面加强提高： 1、项目工作流程标准化 各项目部的各个职能部门的人员，在自己的意识中都知道项目工作的基本流程，但作为公司的主营业务，建议应形成标准化的业务流程，并将其内容制度化，为以后的具体项目工作提供指导。

2、项目成本核算与财务分析 无论是从一个独立项目的角度，还是从公司整体的角度，都应将项目的成本计划与跟踪工作细化，将人力资源成本、费用、分包、材料设备等成本要素分解到项目各个工作环节。这样才能为公司的成本核算与财务分析提供基础数据。

3、项目相关部门、人员之间的沟通 由于每个项目部都要涉及到项目管理中心、采供部、技术中心、财务等相关部门，每个部门及相关人员从不同的角度都需要了解项目各个方面的的计划与实际进度情况，提供一个有效的项目数据平台是解决各个部门之间沟通协调的捷径。 、项目的跟踪报告机制 随着项目工作的展开，项目各方面的进度、合同执行情况、资金使用情况、人力资源调配情况是公司领导及项目经理都非常关心的问题，只有各个相关部门都及时报送相关的项目数据，才能保障各级领导及时了解项目的进展情况，进一步进行动态地分析控制。

7.弱电项目实施过程中,都需要注意哪些问题

弱电施工注意事项 弱电安装所需物料的购买以PVC管材和各种线材为主，线材的要求：结实、质量好。

网线，这个当然不用说，不管以后是否需要1000M的速度，最好购买超5类双绞线，电话线就直接用双绞线代替了。因为各种线缆要预埋在地下或墙体内长期使用，无法随意更换，因此，线缆的质量就显得尤为重要，切勿贪图一时省钱，而应从正规渠道购买线缆。

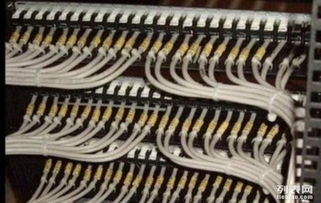

接下来介绍弱电安装施工中应该注意的问题： 1.布线前应在每根导线两端贴上写有信息点标号的标签，且必须书写端正，清晰，标签牢固，不易脱落和退迹。 2.线槽中的导线必须固定，不能有折弯，多束线时应摆放整齐，不得缠绕，导线安放时，不得用力过大，以免拉断导线。

3.导线在出管口、线槽口时，必须有保护，以免对导线造成损伤。 4.导线、管子、线槽周围在遇有明火作业（如电焊、氧割）时，应采取防火措施，以免灼伤和烧坏导线。

5.导线的两头应留有一定的余量： （1）在插座出口处应留有0.2-0.3米的余量。 （2）在配线柜处，导线由上往下时，导线的长度应斜拉到地面的角落，导线由 下往上时，应斜拉到墙顶的角落。

（3）端接超五类信息插座时，超五类线剥头露出外皮距离要尽量短，并需要顺其绞和方向多转一周，以确保端接时不破坏超五类线绞和度，以致影响其超五类传输标准。 （4）预留信息插座底插座时，在分线管入口处套上橡胶保护套或磨去接口处的快口，保证水平线引进时不被入口处的快口损伤。

8.弱电项目实施过程中,都需要注意哪些问题

弱电施工注意事项弱电安装所需物料的购买以PVC管材和各种线材为主，线材的要求：结实、质量好。网线，这个当然不用说，不管以后是否需要1000M的速度，最好购买超5类双绞线，电话线就直接用双绞线代替了。因为各种线缆要预埋在地下或墙体内长期使用，无法随意更换，因此，线缆的质量就显得尤为重要，切勿贪图一时省钱，而应从正规渠道购买线缆。

接下来介绍弱电安装施工中应该注意的问题： 1.布线前应在每根导线两端贴上写有信息点标号的标签，且必须书写端正，清晰，标签牢固，不易脱落和退迹。 2.线槽中的导线必须固定，不能有折弯，多束线时应摆放整齐，不得缠绕，导线安放时，不得用力过大，以免拉断导线。 3.导线在出管口、线槽口时，必须有保护，以免对导线造成损伤。 4.导线、管子、线槽周围在遇有明火作业（如电焊、氧割）时，应采取防火措施，以免灼伤和烧坏导线。 5.导线的两头应留有一定的余量： （1）在插座出口处应留有0.2-0.3米的余量。 （2）在配线柜处，导线由上往下时，导线的长度应斜拉到地面的角落，导线由 下往上时，应斜拉到墙顶的角落。 （3）端接超五类信息插座时，超五类线剥头露出外皮距离要尽量短，并需要顺其绞和方向多转一周，以确保端接时不破坏超五类线绞和度，以致影响其超五类传输标准。 （4）预留信息插座底插座时，在分线管入口处套上橡胶保护套或磨去接口处的快口，保证水平线引进时不被入口处的快口损伤。
