交流毫伏表使用注意事项:
1. 通电前,一定要将输入电缆的红黑鳄鱼夹相互短接。防止仪器在通电时因外界干扰信号通过输入电缆进入电路放大后,再进入表头将表针打弯。
2. 接通220V电源,按下电源开关,电源指示灯亮,仪器立刻工作。为了保证仪器稳定性,需预
热10秒钟后使用,开机后10秒钟内指针无规则摆动属正常;
3. 测量前,应短路调零。将测试线的红黑夹子夹在一起,将量程旋钮旋到1mv量程,指针应指在零位(可通过面板上的机械调零电位器进行调零)。若指针偏离零点过多,应检查测试线是否断路或接触不良,应更换测试线。
4. 交流毫伏表灵敏度较高,按下电源后,在较低量程时由于干扰信号(感应信号)的作用,指针会发生偏转,称为自起现象。所以在不测试信号时应将量程旋钮旋到较高量程档,以防打弯指针。
5. 交流毫伏表接入被测电路时,其地端(黑夹子)应始终接在电路的地上(成为公共接地),以防干扰。
.注意:不可用万用表的交流电压档代替交流毫伏表测量交流电压(万用表内阻较低,用于
测量50Hz左右的工频电压)。
注意事项(1)接通电源时,应将毫伏表的测量输入端短接,或者将档位置于较大的电压档。
(2)不可以用低压档来测量高于该档的电压值。(3)测量时,被测电压的直流分量不得大于250V。
(因型号而异,如DA-7s是300V)(4)测试时,仪器或电路的地线,应与晶体管毫伏表的地线接在一起,使用的连线要短最好使用屏蔽线。(5)测量市电时,选用300V档,将地线接零,另一根测试线接火线。
(6)对于20Hz以下或1MHz以上的正弦交流电,或非正弦交流电,不宜使用晶体管毫伏表进行测量。(7)在测量电压时,应先接地线,再接入另一根线,测量完毕时应按相反的次序取下。
(8)由于毫伏表的灵敏度很高,因此接地点必须良好。毫伏表的地线应与被测电路的地线接在一起,以免引入干扰电压,影响测量精度。
一、目的与要求
1.实验目的
通过集成直流稳压电源的设计、安装和调试,要求学会:
(1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源;
(2)掌握直流稳压电路的调试及主要技术指标的测试方法。
2.设计任务
设计一波形直流稳压电源,满足:
(1)当输入电压在220V±10%时,输出电压从3-12V可调,输出电流大于1A;
(2)输出纹波电压小于5mV,稳压系数小于5*10-3,输出内阻小于0.1欧。
3.设计要求
(1)电源变压器只做理论设计;
(2)合理选择集成稳压器;
(3)完成全电路理论设计、计算机辅助分析与仿真、安装调试、绘制电路图,自制印刷板;
(4)撰写设计报告、调试总结报告及使用说明书。
二、仪器与器材
自耦调压器、双踪示波器、万用表(模拟或数字)、交流毫伏表各一台,自制电路板的各种工具一套及
元器件若干。
参考资料:
参考资料:
一、目的与要求 1.实验目的 通过集成直流稳压电源的设计、安装和调试,要求学会: (1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源; (2)掌握直流稳压电路的调试及主要技术指标的测试方法。
2.设计任务 设计一波形直流稳压电源,满足: (1)当输入电压在220V±10%时,输出电压从3-12V可调,输出电流大于1A; (2)输出纹波电压小于5mV,稳压系数小于5*10-3,输出内阻小于0.1欧。 3.设计要求 (1)电源变压器只做理论设计; (2)合理选择集成稳压器; (3)完成全电路理论设计、计算机辅助分析与仿真、安装调试、绘制电路图,自制印刷板; (4)撰写设计报告、调试总结报告及使用说明书。
二、仪器与器材 自耦调压器、双踪示波器、万用表(模拟或数字)、交流毫伏表各一台,自制电路板的各种工具一套及 元器件若干。 参考资料:参考资料:。
1.测量前应短路调零。
打开电源开关,将测试线(也称开路电缆)的红黑夹子夹在一起,将量程旋钮旋到1mv量程,指针应指在零位(有的毫伏表可通过面板上的调零电位器进行调零,凡面板无调零电位器的,内部设置的调零电位器已调好)。若指针不指在零位,应检查测试线是否断路或接触不良,应更换测试线。
2.交流毫伏表灵敏度较高,打开电源后,在较低量程时由于干扰信号(感应信号)的作用,指针会发生偏转,称为自起现象。所以在不测试信号时应将量程旋钮旋到较高量程档,以防打弯指针。
3.交流毫伏表接入被测电路时,其地端(黑夹子)应始终接在电路的地上(成为公共接地),以防干扰。4.调整信号时,应先将量程旋钮旋到较大量程,改变信号后,再逐渐减小。

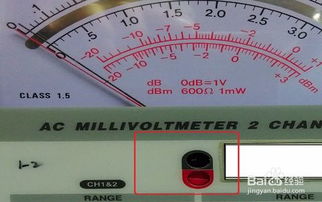

5.交流毫伏表表盘刻度分为0—1和0—3两种刻度,量程旋钮切换量程分为逢一量程(1mv、10mv、0.1v……)和逢三量程(3mv、30mv、0.3v……),凡逢一的量程直接在0—1刻度线上读取数据,凡逢三的量程直接在0—3刻度线上读取数据,单位为该量程的单位,无需换算。6.使用前应先检查量程旋钮与量程标记是否一致,若错位会产生读数错误。
7.交流毫伏表只能用来测量正弦交流信号的有效值,若测量非正弦交流信号要经过换算(具体请参阅《电路与数字逻辑设计实践》第17页)。8.注意:不可用万用表的交流电压档代替交流毫伏表测量交流电压(万用表内阻较低,用于测量50Hz左右的工频电压)。
1.测量前应短路调零。打开电源开关,将测试线(也称开路电缆)的红黑夹子夹在一起,将量程旋钮旋到1mv量程,指针应指在零位(有的毫伏表可通过面板上的调零电位器进行调零,凡面板无调零电位器的,内部设置的调零电位器已调好)。若指针不指在零位,应检查测试线是否断路或接触不良,应更换测试线。
2.交流毫伏表灵敏度较高,打开电源后,在较低量程时由于干扰信号(感应信号)的作用,指针会发生偏转,称为自起现象。所以在不测试信号时应将量程旋钮旋到较高量程档,以防打弯指针。
3.交流毫伏表接入被测电路时,其地端(黑夹子)应始终接在电路的地上(成为公共接地),以防干扰。
4.调整信号时,应先将量程旋钮旋到较大量程,改变信号后,再逐渐减小。
5.交流毫伏表表盘刻度分为0—1和0—3两种刻度,量程旋钮切换量程分为逢一量程(1mv、10mv、0.1v……)和逢三量程(3mv、30mv、0.3v……),凡逢一的量程直接在0—1刻度线上读取数据,凡逢三的量程直接在0—3刻度线上读取数据,单位为该量程的单位,无需换算。
6.使用前应先检查量程旋钮与量程标记是否一致,若错位会产生读数错误。
7.交流毫伏表只能用来测量正弦交流信号的有效值,若测量非正弦交流信号要经过换算(具体请参阅《电路与数字逻辑设计实践》第17页)。
8.注意:不可用万用表的交流电压档代替交流毫伏表测量交流电压(万用表内阻较低,用于测量50Hz左右的工频电压)。
