集成电路版图设计(做集成电路版图设计要学好哪些东西,待遇如何)
1.做集成电路版图设计要学好哪些东西,待遇如何
首先，你得了解电路。
其次，电路的控制理论得学通了。
第三，制图软件得会。
最后，做集成电路板的流程得精通。
制作流程
1、打印电路板。将绘制好的电路板用转印纸打印出来，注意滑的一面面向自己，一般打印两张电路板，即一张纸上打印两张电路板。在其中选择打印效果最好的制作线路板。
2、裁剪覆铜板用感光板制作电路板全程图解 。覆铜板，也就是两面都覆有铜膜的线路板，将覆铜板裁成电路板的大小，不要过大，以节约材料。
3、预处理覆铜板。用细砂纸把覆铜板表面的氧化层打磨掉，以保证在转印电路板时，热转印纸上的碳粉能牢固的印在覆铜板上，打磨好的标准是板面光亮，没有明显污渍。
4、转印电路板。将打印好的电路板裁剪成合适大小，把印有电路板的一面贴在覆铜板上，对齐好后把覆铜板放入热转印机，放入时一定要保证转印纸没有错位。一般来说经过2-3次转印，电路板就能很牢固的转印在覆铜板上。热转印机事先就已经预热，温度设定在160-200摄氏度，由于温度很高，操作时注意安全！
5、腐蚀线路板回流焊机。先检查一下电路板是否转印完整，若有少数没有转印好的地方可以用黑色油性笔修补。然后就可以腐蚀了，等线路板上暴露的铜膜完全被腐蚀掉时，将线路板从腐蚀液中取出清洗干净，这样一块线路板就腐蚀好了。腐蚀液的成分为浓盐酸、浓双氧水、水，比例为1:2:3，在配制腐蚀液时，先放水，再加浓盐酸、浓双氧水，若操作时浓盐酸、浓双氧水或腐蚀液不小心溅到皮肤或衣物上要及时用清水清洗，由于要使用强腐蚀性溶液，操作时一定注意安全！
6、线路板钻孔。线路板上是要插入电子元件的，所以就要对线路板钻孔了。依据电子元件管脚的粗细选择不同的钻针，在使用钻机钻孔时，线路板一定要按稳，钻机速度不能开的过慢，操作钻机还是比较简单的，只要细心就能完成得很好。请仔细看操作人员操作。
7、线路板预处理。钻孔完后，用细砂纸把覆在线路板上的墨粉打磨掉，用清水把线路板清洗干净。水干后，用松香水涂在有线路的一面，只需薄薄的一层，不光防止线路被氧化，同时松香也是很好的助焊剂，一般来说，线路板表面松香水会在24小时内凝固，为加快松香凝固，我们用热风机加热线路板，只需2-3分钟松香就能凝固。热风机温度高达300度，使用时不能把出风口朝向易燃物、人和小动物，还是要求安全第一啊！
8、焊接电子元件。焊接完板上的电子元件，通电，功能实现，制作完毕。
2.学习集成电路版图设计要具备哪些基础知识
首先当然要了解晶体管的基本工作原理啊，参数啊等等
然后要熟悉IC的制作流程啊，硅片制作，氧化，淀积，光刻，腐蚀去胶等等等等很多；
接着要熟悉各类制作工艺啊，包括双极、CMOS、BICMOS、砷化镓等等等等其他；
还要了解各种电磁电气知识啊，ESD啊，封装啊等等。
当然还有EDA工具的使用和各种版图设计的技巧咯。
最后做版图的当然也必须了解必要的电路设计知识啊，需要了解哪些地方对电路系统的性能其决定作用啊。
不是我吓你，还有很多。版图是个累人的活。
3.要设计集成电路版需要了解哪些知识

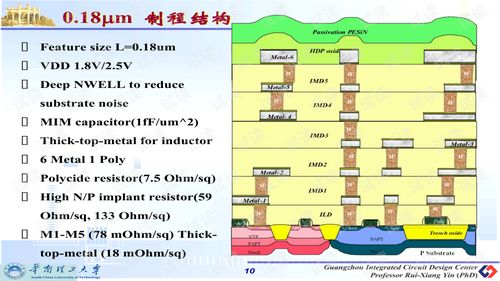

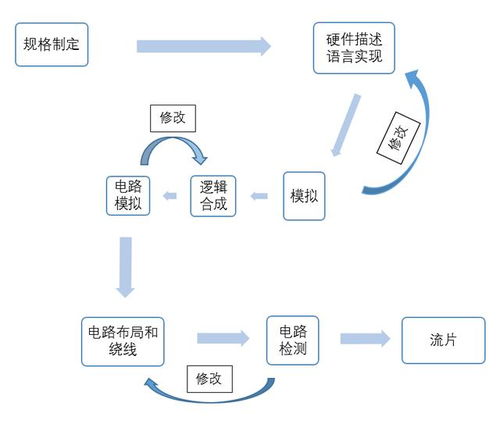

集成电路设计的流程一般先要进行软硬件划分，将设计基本分为两部分：芯片硬件设计和软件协同设计。芯片硬件设计包括：
1.功能设计阶段。
设计人员产品的应用场合，设定一些诸如功能、操作速度、接口规格、环
境温度及消耗功率等规格，以做为将来电路设计时的依据。更可进一步规划软
件模块及硬件模块该如何划分，哪些功能该整合于SOC 内，哪些功能可以设
计在电路板上。
2.设计描述和行为级验证
能设计完成后，可以依据功能将SOC 划分为若干功能模块，并决定实现
这些功能将要使用的IP 核。此阶段将接影响了SOC 内部的架构及各模块间互
动的讯号，及未来产品的可靠性。
决定模块之后，可以用VHDL 或Verilog 等硬件描述语言实现各模块的设
计。接着，利用VHDL 或Verilog 的电路仿真器，对设计进行功能验证（function
simulation，或行为验证 behavioral simulation）。
注意，这种功能仿真没有考虑电路实际的延迟，但无法获得精确的结果。
3.逻辑综合
确定设计描述正确后，可以使用逻辑综合工具（synthesizer）进行综合。
综合过程中，需要选择适当的逻辑器件库（logic cell library），作为合成逻辑
电路时的参考依据。
硬件语言设计描述文件的编写风格是决定综合工具执行效率的一个重要
因素。事实上，综合工具支持的HDL 语法均是有限的，一些过于抽象的语法
只适于做为系统评估时的仿真模型，而不能被综合工具接受。
逻辑综合得到门级网表。
4.门级验证（Gate-Level Netlist Verification）
门级功能验证是寄存器传输级验证。主要的工作是要确认经综合后的电路
是否符合功能需求，该工作一般利用门电路级验证工具完成。
注意，此阶段仿真需要考虑门电路的延迟。
5.布局和布线
布局指将设计好的功能模块合理地安排在芯片上，规划好它们的位置。布
线则指完成各模块之间互连的连线。
注意，各模块之间的连线通常比较长，因此，产生的延迟会严重影响SOC
的性能，尤其在0.25 微米制程以上，这种现象更为显著。
目前，这一个行业仍然是中国的空缺，开设集成电路设计与集成系统专业的大学还比较少，其中师资较好的学校有 上海交通大学，哈尔滨工业大学，西安电子科技大学，电子科技大学，哈尔滨理工大学，复旦大学，华东师范大学等。
模拟集成电路设计的一般过程：
1.电路设计
依据电路功能完成电路的设计。
2.前仿真
电路功能的仿真，包括功耗，电流，电压，温度，压摆幅，输入输出特性等参数的仿真。
3.版图设计（Layout）
依据所设计的电路画版图。一般使用Cadence软件。
4.后仿真
对所画的版图进行仿真，并与前仿真比较，若达不到要求需修改或重新设计版图。
5.后续处理
将版图文件生成GDSII文件交予Foundry流片。
