菱形挂篮(挂篮安装时应注意什么?)

1.挂篮安装时应注意什么?

(1) 挂篮的主纵横梁的分联和移动操作应特别精心，以防急剧 的塌落和倾覆。

（2） 浇筑混凝土时，后端应锚固于已完成的梁段上，后锚和移 动架可采取保险锚、保险索或保险手拉葫芦等安全措施。 （3） 挂篮桁架在已完成的梁段上行走时，应于后端压重稳定。

（4） 挂篮桁架行走和浇筑混凝土时的稳定系数，均不得小于 1.50〇 （5） 挂篮组拼后，应全面检查安装质量，并对挂篮进行试压，以 消除结构的非弹性变形。挂篮试压的最大荷载一般可按最大悬浇 梁段重量的1. 3倍考虑。

挂篮试压通常采用水箱加压法、试验台 加压法及砂袋法。

2.三角挂篮是什么?在桥梁施工中用的三角挂篮,具体是什么

三角挂篮是挂篮的一种，挂篮是桥梁悬臂浇筑施工的主要机械设备。

挂篮悬臂浇筑施工又称迪维达克施工方法。自从20世纪60年代由前西德首先使用以来，发展至今，已成为修建大中跨径桥梁的一种极为有效地施工手段。

日本预应力混凝土工业协会《关于预应力混凝土长大桥梁的调查研究报告》指出，1972年后建造的跨境大于100m以上的桥梁近200座，其中悬灌法施工占80%左右，挂篮作为悬灌法施工的主要设备已发展为众多种类，如平行桁架式挂篮、三角形组合梁式挂篮、弓弦式挂篮、斜拉式挂篮及三角形桁架式挂篮等。 我国自80年代引进该工艺以来，也已取得了巨大的成就，其中以三角形及菱形等型钢桁架式挂篮因其结构简单、受力合理及一次移动到位等优势受到广泛欢迎。

三角型组合梁挂篮的结构为三角形组合梁结构，由于其斜拉杆承受拉力，大大降低了主梁的弯矩，从而可以使主梁采用单构件实体型钢，尾部通过设置锚固系统后取消配重。 该挂篮工作系数为0。

5左右，该挂篮因受力合理被广泛采用，但由于三角挂篮横梁距箱梁顶面位置较低，使得钢筋和混凝土作业面受到一定影响。 资料： 挂篮施工 挂篮 1、什么是挂篮 挂篮是悬臂施工中的主要设备， 按结构形式可分为桁架式 （包括平弦无平衡重式、菱形、三角形、弓弦式等）、斜拉式（包括三角斜拉式和预应力斜拉式）、型钢式及混合 式 4 种。

根据混凝土悬臂施工工艺要求及设计图纸对挂篮的要求，综合比较各种形式 挂篮特点、重量、采用钢材类型、施工工艺等，经过研究，全长 15。49 公里的京津城 轨北京环线特大线决定采用菱形挂篮，菱形挂篮结构简洁、受力明确、拆装锚固方便， 完全不占用路面，无须中断主辅路交通，依靠“挂篮”的移动，让现场浇筑的混凝土桥 身在“挂篮”中产生，施工人员每次浇筑 2-4 米长，桥体硬化并达到足够的强度后，液 压装置将把挂篮向前推进，然后再浇筑新的一段桥体。

这种施工法在北京市桥梁建设 中属首次采用。由三博公司自行设计制作的菱形挂篮主要组成部分：主桁架、悬吊系 统、锚固系统、行走系统、底模板。

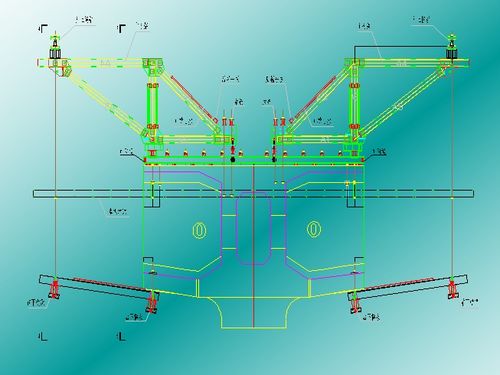

挂篮设计原则：自重轻、结构简单、坚固稳定、前移和装拆方便、具有较强的可重复利用性，受力后变形小等特点，并且挂篮下空间 充足，可提供较大施工作业面，利于钢筋模板施工操作 挂篮施工图 2、挂篮施工特点、作用 所谓挂篮施工，是指浇筑较大跨径的悬臂梁桥时，采用吊篮方法，就地分段悬臂 作业。 它不需要 架设支架和不使用大型吊机。

挂篮施工较其他方法，具有结构轻 1 拼制简单方便 1 无压重等优点。 湖州工程采用的挂篮，单只总重 56.6 吨（不含侧模、蕊模），可一次浇筑跨径 4 米、重量为 125 吨的钢筋砼箱梁。

该挂篮在厂内进行制作，现场安装后进行预压，经 过检查挂篮的安全性和检测导梁挠度，即可立箱梁的模板 1 绑扎钢筋 1 安装波纹管、浇筑政。 每浇完一对梁段，就进行预应力铺固，然后向前移动挂篮，进行下一段箱梁 的浇筑，直到悬臂端为止。

挂篮施工的主要特点 1、能承受梁段自重及施工荷载： 2、刚度大，变形小； 3、结构轻巧，便于前移； 4、适应范围大，底模架便于升降，适应不同的梁高。 3、挂篮组成部分及管理六要点 3.1.双导梁系统：要掌握整体稳定性。

该系统采用四排加强贝雷片结构，每片 单导梁通过自制连接件形成整体，两根导梁通过横向连接构成系统。操作管理时，密 切关注单根及整体稳定性，确保导梁在受力以后不发生扭曲。

它的作用有二：一是能 整体前移，二是能承受浇筑段钢筋砼重量和挂篮模板的重量。 3.2.压重系统：要掌握保护双导梁的平衡性。

该系统由预埋钢筋拉杆及压重梁 组成，通过双拉杆将力作用于已浇箱梁段上，产生反倾覆弯矩，达到保护双导梁的平 衡。 3.3.后锚系统：要掌握摇滚导向轮保证双导梁前移的方向性。

该系统由摇滚 1 拉杆 1 后锚平衡双导梁，又能导向 o 3.4.横梁系统：要掌握上下横梁整体性。 该系统由四根横梁组成，上下对应通 过拉杆上下连接， 分别承载底平台 1 箱梁底板 1 底模板 1 砼重量和承载顶板砼及侧模 蕊模重量。

在拉杆牵动下完成立模 1 脱模的工作 o 3.5.底平台系统：要掌握调整宽度时受力的均匀性。该系统由纵梁底模组成， 并用铰支座连接，作用是保持底模的倾斜度。

底平台两侧为工作平台，中间为底模平 台，施工中采用侧模包底模，底模平台在浇筑不同梁段过程中可调整宽度 o 3.6.其它系统：要掌握各个部分工作时的协调性。该系统主要有拉杆 1 千斤顶 扁担梁 1 前支点和模板吊梁 o 4、挂篮施工管理要抓好六项注意 4.1.预留孔位要准确。

预留在各断面上的孔位，以 3 寸焊管的中心定位，孔径 要跟水平面垂直，孔位偏移误差土 10mm 以内，它是确保 932 拉杆顺利张拉的关键 o 4,2，导梁拼装要保持水平。用精密水准仪器测量标高，使两根导梁保持在同一 水平面上，前支点钢箱制作时，要按照桥面的横坡（1.5%），保持钢箱的顶板水平 o 4.3.两根导梁间要加剪刀撑连接。

导梁受力后会发生扭曲变形，因此，要用 2 0 号槽钢以剪刀撑形式连接，并在每个挂篮前后各安装一个 o 4.4.导梁前端要挂葫芦。导梁受力后会发生偏位，影响到箱梁的。

3.悬臂浇筑施工时应该注意什么

悬臂浇筑施工时应该注意：一、悬浇顺序（1）在墩顶托架或赝架上浇筑0号块并实施墩梁临时固结；（2）在0号块段上安装悬臂挂篮，向两侧依次对称分段浇筑主梁至合龙前段；（3）在支架上浇筑边跨主梁合龙段；（4）最后浇筑中跨合龙段形成连续梁体系.在梁段混凝土浇筑前，应对挂蓝等进行全面检查，经签认后方准浇筑.二、张拉合龙1、预应力混凝土连续梁悬臂筑施工中，顶板、腹板纵向预应力筋的张拉顺序一般为上下、左右对称张拉，设计有要求时，按照设计要求。

2、浇预应力混凝土连续梁合龙顺序一般是先边跨、后次跨、再中跨。3、连续梁（T构）的合龙、体系转换和支座反力调整应符合下列规定：（1）合龙段的长度宜为2米；（2）合龙前应观测气温变化与梁端高程及悬臂端间距的关系；（3）合龙前应按设计规定，将两悬臂端合龙口予以临时连接，并将合龙跨一侧墩的临时锚固放松或改成活动支座；（4）合龙前，在两端悬臂预加压重，并于浇筑混凝土过程中逐步撤除，以使悬臂端挠度稳定。

（5）合龙宜在一天中气温最低时进行。

4.斜拉桥挂篮施工方案

斜拉桥菱形挂篮施工 1工程概况 阿深高速开封黄河大桥主桥为六主跨七塔双索面部分斜拉桥，桥跨布置为85.12+6*140+85.12m。

主梁采用单箱三室变截面PC连续梁，支点处梁高5m，跨中梁高2.5m，梁高在跨中133m范围内按照1.6次抛物线变化。箱梁顶宽37.4m，底板宽由支点处的16.5m渐变到跨中的28.408m。

主桥上部结构施工方案为：在承台上安装钢管柱支架，在支架上施工箱梁0、1号块；0、1号块施工完成后在其上拼装菱形挂篮，逐段对称浇筑直至完成18#块施工（其中7~17号块为有索块），形成最大悬臂状态T构，然后由边跨至中跨逐跨对称合拢。 2、菱形挂篮结构和技术参数 2.1菱形挂篮结构和技术参数 菱形挂篮主要由菱形桁架、上横梁、底模平台、吊挂系统、走行系统、锚固系统、侧模、内模及支架等组成（见附图）。

技术参数为：适用最大节段重400t；最大节段长4m；梁高4.822~2.5m；适用梁宽37.4m；走行方式为无平衡重走行；挂篮自重（含模板及支架）为170t；挂篮的倾覆稳定系数，混凝土浇筑时为3.2，走行时为11。 2.2主桁系统 挂篮由内、外共4个单桁架构成。

内单主桁架两个，均由两片菱形桁架栓接而成；外单主桁架两个，均由一片菱形桁架构成。内主桁架置于主桥箱梁直腹板上方，外主桁架置于主桥箱梁斜腹板与顶板相交处。

主桁架之间采用横向和水平连接系连接成整体。 2.3底模平台 挂篮底模平台由前、后下横梁，纵梁，底模，斜拉角钢，挑梁，前、后下横梁框梁等组成。

前下横梁采用2[36b型钢加焊盖板构成；后下横梁采用2工45a型钢加焊盖板构成，前后下横梁通过框梁和吊带相连。下横梁上设纵梁，纵梁上设底模，其间均为栓接。

纵梁为H400型钢，底模采用δ=6mm钢板作为面板，[10型钢作为背楞。在纵梁前端悬出部分直接铺设脚手板形成前工作平台。

纵梁底面焊接斜拉角钢，将各纵梁连成稳定体系。 2.4吊挂系统 吊挂系统分为底模平台和走行滑梁的前后吊挂系统。

底模平台前后各8根吊带，吊带均为2片厚24mm的16Mn钢板焊接而成，底端与框梁销接。前吊带顶端上的销接，垫梁与前上横梁间设千斤顶以调整底模平台标高；后吊带顶端与部分斜拉桥箱梁底板上的垫梁销接。

吊前上横梁由2工56a型钢构成，与主桁架前端栓接，将主桁架连成整体。走行滑梁吊挂系统分为前后吊带，材质均为16Mn钢。

2.5走行系统 每只挂篮采用四根走行滑梁。走行滑梁用2[40b型钢加焊盖板构成。

走行滑梁前吊点上端锚固于走行吊点分配梁（2[36b加盖板）上端，后吊点由吊带直接锚在主梁上。 2.6挂篮平衡及锚固系统 挂篮在走行过程中，通过桁架下的前滑板及后钩板锚固于走道梁（采用1/2[40b加工而成）。

挂篮走行到位后及时安装后锚系统，在主桁架尾端节点上设后锚分配梁，通过Ⅳ级φ32mm精轧螺纹钢筋锚固于已浇筑的箱梁节段。 3挂篮安装 3.1安装菱形桁架走道梁 在0、1号块混凝土浇筑后测量放样出挂篮走道的中心线、桁架位置，摆放挂篮走道梁，对走道梁进行抄垫，调整其标高和轴线。

内主桁架锚固于主梁竖向预应力精轧螺纹钢筋上，外主桁架将主梁预埋钢筋打弯和走道梁焊接。 3.2安装菱形桁架及后锚固系统 在安装好的走道梁上放样出前滑板、后钩板的位置，安装前滑板、后钩板，在前滑板、后钩板上分别摆放垫梁，上紧垫梁和前滑板、后钩板之间的螺栓连接。

用塔吊吊装菱形桁架安装于走道梁上，和垫梁栓接牢固。安装后锚分配梁，穿入后锚精轧螺纹钢筋，安装YGD锚垫板和螺母，在单片桁架安装完毕后必须拉临时缆风，在横联安装到位后方可解除。

3.3安装横向和水平连接系，使其形成稳定结构 3.4利用塔吊将前上横梁分节吊装到菱形桁架上，上紧全部螺栓 3.5安装前、后下横梁吊挂系统 在承台上拼装前下横梁和前下横梁框梁，在前上横梁上对应的吊带位置设转向滑车，用两台5吨卷扬机起吊、安装前下横梁。在承台上拼装后下横梁和后下横梁框梁，将钢丝绳穿过主梁边吊带预留孔并吊住后下横梁，用2台5t卷扬机起吊、安装后下横梁。

测量检查前下横梁和后下横梁的轴线和平面位置。 3.6安装底模平台和纵梁 分别将边、中3根纵梁安装到位，与前下横梁、后下横梁栓接并调整底模平台骨架，使底模平台形成一个标准矩形，经测量放样合格，再安装其他纵梁，由中向两边铺设底模，安装斜拉角钢。

3.7安装挂篮底模走行系统及附属设施 3.8挂篮全部安装完成后，复测其轴线、平面位置、标高，进行系统检查签证 4主桥箱梁悬浇及挂篮走行施工 4.1挂篮走行方法与步骤 对已浇筑梁段混凝土进行养护；混凝土强度达到设计强度的95%后，对称张拉该节段箱梁上的纵向、横向预应力锚固束；拆除内模支撑及内、侧模间的拉杆；将侧模支架落于底模平台，底模平台后吊带不拆除，前端用6台10t倒链将前下横梁临时吊挂于已浇筑好的梁块上；走道梁接长，其上涂黄油润滑。并由测量人员在走道梁上做好挂篮定位标记和控制点；做好挂篮走行前的其它准备与检查工作，主要检查后钩板受力情况，走道梁与锚固情况，挂篮模板与箱梁混凝土的脱空情况；解除挂篮后锚固、拆除底模平台前吊带；在已浇筑的梁块前。
