火电厂电气施工(发电厂的运行电工需要掌握哪些)

1.发电厂的运行电工需要掌握哪些基础知识

发电厂的运行电工需要掌握的基础知识：

1. 具备电工技术、抄电子技术、计算机技术与应用等较宽广领域的工程技术基础和一定的专业知识；

2. 具有发电厂、电力2113系统等基础知识及安全工作知识；

3. 具有发电厂、变电站、地区电网电气运行的基本操作技能、一般事故分析处理的5261能力和技术管理的初步能力及正确使用常用电工、电子仪器及仪表能力；4102

4. 受到过电工电子、计算机技术方面的基本训练。

运行电工的主要的职责是严格遵守操作程序，做好防水、防火、防小动1653物及防尘的措施，保证变电设备的正常运行。

2.发电厂电气部分基础知识

去百度文库，查看完整内容>内容来自用户：苗苗老师第一章能源与发电1、掌握电力系统与电力网的概念。

☞电力系统是由发电厂、变电所、输配电线路和用电设备有机连接起来的整体。☞电力系统=发电厂+电力网+电力用户。

☞电力网是指在电力系统中，由升压和降压变电所通过输、配电线路连接起来的部分。2、掌握额定电压的概念及电力网的电压等级。

☞额定电压：电气设备的额定电压是能使发电机、变压器和用电设备在正常运行时获得最佳技术效果的电压。☞我国电力网额定电压等级如下：0.22、0.38、3、6、10、35、110、220、330、500、750、1000 kV☞按电压等级高低分类：低压电网：3kV以下；高压电网：3~330kV；超高压电网：330~1000kV；特高压电网：1000kV及以上；4、掌握发电厂的类型。

☞按一次能源取得的方式不同分类：火力发电厂、水力发电厂、核电厂、风力电厂、太阳能电厂、地热电厂、潮汐电厂等。☞按燃料分类：燃煤电厂、燃油电厂、燃气电厂、余热电厂。

☞按蒸汽压力和温度分类：中低压电厂、高压电厂、超高压电厂、亚临界压力电厂、超临界压力电厂、超超临界压力电厂。☞按原动机分类：凝汽式汽轮机电厂、燃汽轮机电厂、内燃机电厂、蒸汽-燃气轮机电厂。

☞按输出能源分类：凝汽式发电厂、热电厂。5、掌握火力发电厂的电能生产过程。

2☞4(5)09☞为了保证测量仪表的准确度，电流互感器的准确级不得低于所供测量仪表的准确级。8☞高型配电装置特点：可节省占地面积☞归总式原理接线图缺点：☞变压器负荷。

3.电厂基本知识

1 、电气设备发生火灾时，可带电灭火的器材是哪几种？答： 1211 二氧化碳 四氯化碳 干粉（回答 2 种算对）2 、按触电事故发生频率看，一年当中哪几个月份事故最集中？答： 6~9 月3 、安全电压最高是多少伏？答： 42 伏4 、通过人身的安全直流电流规定在多少以下？答： 50mA5 、通过人身的交流安全电流规定在多少以下？答： 10mA6 、触电紧急救护法时，首先应进行什么？然后立即进行什么？答：触电解救；人工呼吸。

7 、我们厂防止直击雷的保护装置有几种？答：避雷针；避雷网；消雷器。8 、电线接地时，人体距离接地点越近，跨步电压越高，距离越远，跨步电压越低，一般情况下距离接地体多少，跨步电压可看成是零。

A : 10m 以内 B : 20m 以外 C : 30m 以外 答： B9 、低压验电笔一般适用于交、直流电压为（ ） V 以下。A : 220 B : 380 C : 500答： C10 、施工现场照明设施的接电应采取的防触电措施为（ ）。

A ：戴绝缘手套 B ：切断电源 C ：站在绝缘板上 答： B11 、被电击的人能否获救，关键在于（ ）A ：触电的方式 B ：人体电阻的大小 C ：触电电压的高低 D ：能否尽快脱离电源和施行紧急救护 答： D12 、消除管线上的静电主要是做好什么？答：接地13 、什么叫安全电压？答：在各种不同环境条件下，人体接触到有一定电压的带电体后，其各部分组织（如皮肤、心、脏、呼吸器官和神经系统等）不发生任何损害时，该电压称安全电压。14 、影响电流对人体伤害程度的主要因素有哪些？答：主要因素有：电流的大小，人体电阻，通电时间的长短，电流的频率，电压的高低，电流的途径，人体状况。

15 、运行中的电动机停机后再起动，在热状态下允许热起动多少次？在冷状态下允许连续起动多少次？答： 1 次； 2~3 次16 、施工用电动机械设备，应采用的保护措施为 ？答：必须采用保护接零，同时还应重复接地。17 、电气安全措施有哪两部分？答：组织措施和技术措施。

18 、脱离低压电源的主要方法有哪些？答：（ 1 ）切断电源；（ 2 ）割断电源线；（ 3 ）挑拉电源线；（ 4 ）拉开触电者；（ 5 ）采取相应救护措施。采取以上措施时注意必须使用符合相应电压等级的绝缘工具。

19 、送电时投入隔离开关的顺序是什么？答：先合母线侧、后合线路侧。20 、动力配电箱的闸刀开关可不可以带负荷拉开。

答：不可以。21 、在有爆炸和火灾危险场所使用手持式或移动式电动工具时，必须采用什么样的电动工具？答：有防爆措施。

22 、凡在潮湿工作场所或在金属容器内使用手提式电动用具或照明灯时，应采用多少伏安全电压？答： 12V 。23 、电动机试机时，可不可以一起动马上就按停机按钮？为什么？答 ：不可以。

起动电流是额定电流的 6~7 倍，马上停机会烧坏开关。24 、我厂的电动机大多是防爆电动机，防爆等级一般是什么？答： dIIBT425 、我厂的防爆电动机，是不是防水电动机？答：不是26 、当工艺负荷没有达到额定负荷时，电动机是不会过负荷的，对吗？为什么？ 答：不对。

介质变化、机泵故障，电机故障均会导致过负荷。27 、为什么不办火票、临时用电票就不允许接临时电？答：临时用电属于产生火花的用电，易造成触电安全事故，易造成起火爆炸事故，必须办理火票、临时用电票，对施工现场采取一定的安全措施，才可以接临时电。

28 、室内照明线路的用电设备，每一回路的总容量不应超过多少 kW ( 1 ) 1 ; ( 2 ) 2 ; ( 3 ) 3 。答：（ 2 ）29 、插座容量应与用电负荷相适应，每一插座只允许接用几个用具？答： 1 个30 、工作地点相对湿度大于 75% 时，则此工作环境属于易触电的环境： （ 1 ）危险；（ 2 ）特别危险；（ 3 ）一般 答：（ 1 ）31 、为防止静电火花引起事故，凡是用来加工、贮存、运输各种易燃气、液、粉体的设备金属管、非导电材料管都必须 （ 1 ）有足够大的电阻；（ 2 ）有足够小的电阻；（ 3 ）接地 3 32 、电动工具的电源引线，其中黄绿双色线应作为 线使用。

（ 1 ）相；（ 2 ）工作零线；（ 3 ）保护接地。答：（ 3 ）33 、保证电气检修人员人身安全最有效的措施是 。

（ 1 ）悬挂标示牌；（ 2 ）放置遮栏；（ 3 ）将检修设备接地并短路。 答：（ 3 ）34 、从安全角度考虑，设备停电必须有一个明显的——。

（ 1 ）标示牌 ：（ 2 ）接地处；（ 3 ）断开点。答：（ 3 ）35 、设备或线路的确认无电，应以 指示作为根据。

（ 1 ）电压表；（ 2 ）验电器；（ 3 ）断开信号。答：（ 2 ）36 、配电盘（箱）、开关、变压器等各种电气设备附近不得 。

（ 1 ）设放灭火器； （ 2 ）设置围栏；3 ）堆放易燃、易爆、潮湿和其他影响操作的物件。答：（ 3 ）37 、一般居民住宅、办公场所，若以防止触电为主要目的时，应选用漏电动作电流为 mA 的漏电保护开关。

（ 1 ） 6 ; ( 2 ) 15 ; ( 3 ) 30 。答：（ 3 ）38 、移动式电动工具及其开关板（箱）的电源线必须采用 。

（ 1 ）双层塑料铜芯绝缘导线；（ 2 ）双股铜芯塑料软线；（ 3 ）铜芯橡皮绝缘护套或铜芯聚氯乙烯绝缘护套软线。答：（ 3 ）39 、移动式电动工具的电源线引线长度一般不应超过 米。

（ 1 ） 2 ;( 2 ) 3 ;( 3 ) 4 。答：（ 2 ）40 、长期搁置不用的手持电动工具，在使用前必须测量绝缘电阻，要求 I 。

4.发电厂电气部分复习资料

第一、二章 一、发电厂类型 1、火力发电厂 2、水力发电厂 3、核电厂 核电厂是利用原子核内部蕴藏的能量产生电能。

核电厂的燃料是铀。 1千克铀-235全部裂变放出的能量相当于2700吨标准煤燃 烧放出的能量。

二、变电所类型 1、枢纽变电所： 电源多、电压等级高，全所停电将引起电力系统解列，甚至瘫痪； 2、中间变电所： 高压侧以交换潮流为主，同时又降压给当地用电。全所停电将引起区域电网解列； 3、地区变电所： 以向地区用户供电为主，是某一地区或城市的主要变电所。

全所停电仅使该地区供电中断； 4、终端变电所： 接近负荷点，降压后直接向用户供电。全所停电只影响用户。

三、电气设备 1、一次设备：直接参与生产和分配电能的设备。 2、二次设备：对一次设备进行测量、控制、监视和保护的设备 3、主接线：把发电机、变压器、断路器等各种电气设备按预期生产流程连成的电路，称为电气主接线。

第三章 常用计算的基本理论和方法 发热：电气设备流过电流时将产生损耗，如电阻损耗、磁滞和涡流损耗、介质损耗等，这些损耗都将变成热量使电气设备的温度升高。 长期发热----由工作电流所引起。

短时发热----由故障时的短路电流所引起。 1、发热对电器的不良影响 1）机械强度下降（与受热时间、温度有关） 2）接触电阻增加 3）绝缘性能下降 最高允许温度----能使导体可靠工作的最高温度。

正常的最高允许温度：一般θC≤700C ，钢芯铝绞线及管形导体θC≤800C，镀锡： θC≤850C 。 2、短时最高允许温度：硬铝、铝锰合金：θd≤2000C ，硬铜：θd≤3000C 3、短时发热过程特点：属于绝热过程，导体产生的热量全部用于使导体升温； 4、大电流导体附近钢构的发热 随着机组容量的加大，导体电流也相应增大，导体周围出现强大的交变电磁场，使附近钢构中产生很大的磁滞和涡流损耗，钢构因而发热。

如果钢构是闭合回路，其中尚有环流存在，发热还会增多。当导体电流大于3000A时，附近钢构的发热便不容忽视。

危害：钢构变形、接触连接损坏、混凝土爆裂。 第三节 导体短路的电动力计算 1、平行导体中电动的方向：若两导体中的电流同方向，电动力的作用将使它们彼此靠近。

2、B相所受的电动力大于A、C相（约大7%），计算时应考虑B相。 3、三相电动力计算公式： （N） 4、两相短路与三相短路最大电动力的比较： Fmax(2)/ Fmax(3)=0.866 第四节 电气设备及主接线的可靠性分析 一、基本概念 1、可靠性 元件、设备和系统在规定的条件下和预定的时间内，完成规定功能的概率。

2、可修复元件 发生故障后经过修理能再次恢复到原来的工作状态的元件。 由可修复元件组成的系统称为可修复系统。

3、不可修复元件 发生故障后不能修理或虽能修复但不经济的元件。 4、电气设备的工作状态 可分为 运行状态（可用状态）或停运状态（不可用状态）。

第四章 电气主接线 电气主接线：又称为一次接线或电气主系统。由高压电器通过连接线，按其功能要求组成接受和分配电能的电路。

对主接线的基本要求：可靠性、灵活性、经济性 断路器和隔离开关的操作顺序： 断开线路时： 1）跳断路器；2）拉负荷侧隔离开关；3）拉电源侧隔离开关 投入线路时： 1） 合电源侧隔离开关； 2）合负荷侧隔离开关； 3）合断路器 1、单母线接线 单母线接线的缺点：可靠性和灵活性较差，当母线或母线隔离开关故障或检修时，必须停电；在出线断路器检修期间，必须停止该回路的工作。 2、单母线分段接线 一段母线发生故障时，非故障段母线不间断供电； 3、单母线带旁路母线接线 旁路母线和旁路断路器的作用：不停电检修线路断路器。

不停电检修出线断路器的操作步骤： 注意： （1）隔离开关两端电压相等时才能合上之； （2）保证供电不能中断； （3）线路要有断路器进行保护。 设要检修线路的断路器QF1。

检修步骤为： 1）、合旁路断路器两侧的隔离开关； 2）、合旁路断路器对旁母充电，若旁母有故障，旁路断路器跳闸，此时先检修旁母；若旁母无故障则进行下列操作 3）、合旁路隔离开关； 4）、跳开出线断路器QF1; 5）、拉开QF1线路侧隔离开关； 6）、拉开QF1母线侧隔离开关； 7）、检修QF1。 此时线路由旁路断路器进行保护。

4、双母线接线 1）、接线特点：它具有两组母线W1、W2。每回线路都经一台断路器和两组隔离开关分别与两组母线连接，母线之间通过母线联络断路器QF（简称母联）连接。

2）、优缺点： （1）供电可靠 ，调度灵活，扩建方便； （2）检修母线可不停电 （3）、检修母线隔离开关只停该回线 （4）、可用母联断路器代替线路断路器工作； 3）、倒闸操作 以检修工作母线为例。步骤： （1）、合上母联两端的隔离开关； （2）、合上母联检查备用母线的完好性；若母联跳闸，则表明备用母线有故障，若其不跳，可进行下列操作； （3）、合上接在备用母线上的隔离开关；（先通） （4）、拉开接在工作母线上的隔离开关；（后断） （5）、跳开母联； （6）、拉开母联两侧的隔离开关 （7）、检修母线。

4）、用母联断路器代替线路断路器工作的操作设线路L1上的断路器QF1拒动。步骤如下：（1）、合母联两侧的隔离开关；。

5.电力工程常识中火力发电厂土建工程施工一般包括哪些项目

火力发电厂土建工程一般包括主厂房及辅助厂房、烟 囱、水塔、灰场、沟渠、地下设施、道路等，施工内容一般分为 建筑施工测量、爆破工程、地基与基础工程、主体工程、外围工程等。

主厂房及辅助厂房的施工又可分为主体工程、屋面防水工 程、楼面地面工程、门窗工程、装饰工程、电气工程、暖卫工程、通风空调工程、消防工程、给排水工程、电梯安装等。一般 的施工程序是：施工准备，桩基工程施工，土石方开挖、降水、钢筋混凝土工程施工（基础及上部结构浇灌，预制件吊装，地下设施施工），钢结构施工，屋面施工，楼面、地面施工，砌砖、粉刷，附属厂房施工，上下水、采暖、卫生、消防、照明、通风、空调施工，装饰工程施工等。

6.急求火电厂的基础知识,最好有节点一类的

火力发电一般是指利用石油、煤炭和天然气等燃料燃烧时产生的热能来加热水，使水变成高温、高压水蒸气，然后再由水蒸气推动发电机来发电的方式的总称。

以煤、石油或天然气作为燃料的发电厂统称为火电厂。 火力发电站的主要设备系统包括：燃料供给系统、给水系统、蒸汽系统、冷却系统、电气系统及其他一些辅助处理设备。

火力发电系统主要由燃烧系统（以锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机、主变压器等为主）、控制系统等组成。前二者产生高温高压蒸汽；电气系统实现由热能、机械能到电能的转变；控制系统保证各系统安全、合理、经济运行。

火力发电的重要问题是提高热效率，办法是提高锅炉的参数（蒸汽的压强和温度）。90年代，世界最好的火电厂能把40%左右的热能转换为电能；大型供热电厂的热能利用率也只能达到60%~70%。

此外，火力发电大量燃煤、燃油，造成环境污染，也成为日益引人关注的问题。 热电厂为火力发电厂，采用煤炭作为一次能源，利用皮带传送技术，向锅炉输送经处理过的煤粉，煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽，经一次加热之后，水蒸汽进入高压缸。

为了提高热效率，应对水蒸汽进行二次加热，水蒸汽进入中压缸。通过利用中压缸的蒸汽去推动汽轮发电机发电。

从中压缸引出进入对称的低压缸。已经作过功的蒸汽一部分从中间段抽出供给炼油、化肥等兄弟企业，其余部分流经凝汽器水冷，成为40度左右的饱和水作为再利用水。

40度左右的饱和水经过凝结水泵，经过低压加热器到除氧器中，此时为160度左右的饱和水，经过除氧器除氧，利用给水泵送入高压加热器中，其中高压加热器利用再加热蒸汽作为加热燃料，最后流入锅炉进行再次利用。以上就是一次生产流程。

火力发电厂的基本生产过程 火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下： （一）汽水系统： 火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，他包括汽水循环、化学水处理和冷却系统等。 水在锅炉中被加热成蒸汽，经过热器进一步加热后变成过热的蒸汽，再通过主蒸汽管道进入汽轮机。

由于蒸汽不断膨胀，高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机。 为了进一步提高其热效率，一般都从汽轮机的某些中间级后抽出作过功的部分蒸汽，用以加热给水。

在现代大型汽轮机组中都采用这种给水回热循环。此外，在超高压机组中还采用再热循环，既把作过一段功的蒸汽从汽轮机的高压缸的出口将作过功的蒸汽全部抽出，送到锅炉的再热汽中加热后再引入气轮机的中压缸继续膨胀作功，从中压缸送出的蒸汽，再送入低压缸继续作功。

在蒸汽不断作功的过程中，蒸汽压力和温度不断降低，最后排入凝汽器并被冷却水冷却，凝结成水。凝结水集中在凝汽器下部由凝结水泵打至低压加热再经过除氧气除氧，给水泵将预加热除氧后的水送至高压加热器，经过加热后的热水打入锅炉，再过热器中把水已经加热到过热的蒸汽，送至汽轮机作功，这样周而复始不断的作功。

在汽水系统中的蒸汽和凝结水，由于疏通管道很多并且还要经过许多的阀门设备，这样就难免产生跑、冒、滴、漏等现象，这些现象都会或多或少地造成水的损失，因此我们必须不断的向系统中补充经过化学处理过的软化水，这些补给水一般都补入除氧器中。 （二）燃烧系统 燃烧系统是由输煤、磨煤、粗细分离、排粉、给粉、锅炉、除尘、脱流等组成。

是由皮带输送机从煤场，通过电磁铁、碎煤机然后送到煤仓间的煤斗内，再经过给煤机进入磨煤机进行磨粉，磨好的煤粉通过空气预热器来的热风，将煤粉打至粗细分离器，粗细分离器将合格的煤粉（不合格的煤粉送回磨煤机），经过排粉机送至粉仓，给粉机将煤粉打入喷燃器送到锅炉进行燃烧。而烟气经过电除尘脱出粉尘再将烟气送至脱硫装置，通过石浆喷淋脱出流的气体经过吸风机送到烟筒排人天空。

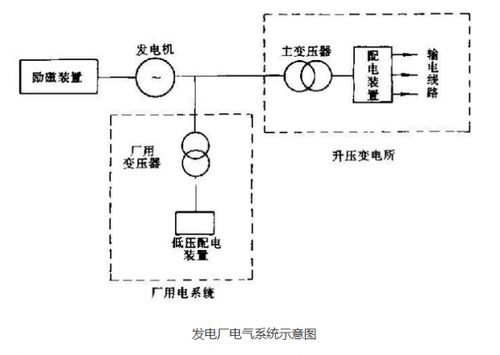

（三）发电系统 发电系统是由副励磁机、励磁盘、主励磁机（备用励磁机）、发电机、变压器、高压断路器、升压站、配电装置等组成。发电是由副励磁机（永磁机）发出高频电流，副励磁机发出的电流经过励磁盘整流，再送到主励磁机，主励磁机发出电后经过调压器以及灭磁开关经过碳刷送到发电机转子，当发电机转子通过旋转其定子线圈便感应出电流，强大的电流通过发电机出线分两路，一路送至厂用电变压器，另一路则送到SF6高压断路器，由SF6高压断路器送至电网。

火力发电厂的基本生产过程 这里介绍的是汽轮机发电的基本生产过程。 火力发电厂的燃料主要有煤、石油（主要是重油、天然气）。

我国的火电厂以燃煤为主，过去曾建过一批燃油电厂，目前的政策是尽量压缩烧油电厂，新建电厂全部烧煤。 火力发电厂由三大主要设备——锅炉、汽轮机、发电机及相应辅助设备组成，它们通过管道或线路相连构成生产主系统，即燃烧系统、汽水系统和电气系统。

其生产过程简介如下。 1.燃烧系统 燃烧系统如图1-l所示，包括锅炉的燃烧部分和输煤、。
