桥梁钢筋识图(桥梁工程里看钢筋图的技巧)
1.桥梁工程里看钢筋图的技巧
桥梁工程钢筋看图要结合钢筋的大样图看，首先按钢筋编号找到钢筋的位置，复核钢筋尺寸和根数，有的钢筋根数和图纸相差很大，就需要核对一下是不是钢筋的布置错了，这需要一定的的经验。

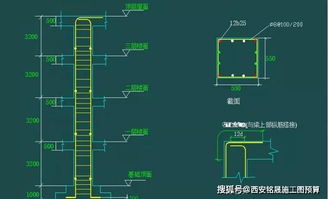

箍筋表示方法：
1、φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
2、φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
3、φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
4、φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
扩展资料：
桥梁施工注意事项：
1、开挖前根据测量人员放出的中心点，用卷尺放出桩基半径外加护壁的厚度，待做好锁扣后，测量人员再次在锁扣顶面放出4个护桩，每往下挖一米，用线垂根据4个护桩检查垂直度。
2、锁扣顶面要高出地面30cm，其宽度不小于20cm，防止雨水进入孔桩内并在孔外四周要设置安全防护围栏。
3、在施工前，卷扬机后的配重要经过计算，安全系数必须大于1.5，过程中施工时，要经常检查钢丝绳的状况，看是否有拉毛、短丝现象，发现问题及时处理。
4、孔内遇到石方开挖时，其爆破作业人员必须持证上岗，爆破时桩孔50.0m范围内的井下作业人员必须停止作业，到井上安全区域躲炮并且必须有警戒人员。
5、桩孔暂停施工或成孔后在下钢筋之前，孔口应临时加盖。
参考资料来源：百度百科-桥梁工程
参考资料来源：百度百科-平法结构钢筋图解读
参考资料来源：百度百科-配筋图
参考资料来源：百度百科-钢束
2.桥梁钢筋图集有哪些,桥梁钢筋图集有哪些知识
桥梁工程施工图复杂，不用平法制图，也没有平法图集，这个只在房建中才使用。
桥梁的钢筋图纸一般分为 立面图、平面图、截面图。建议一根一根的进行钢筋的识别。首先看截面图，选取其中一根钢束（假如编号为：A1），然后在截面图中的A1钢筋下画一个记号（如：对好），然后再在里面图中和平面图中分别找到A1，并做相同的记号。这样一根钢筋找完了。然后再回到截面图中寻找下一根钢筋，再做一种记号。以此类推。这样所有的钢筋看完了，就不会有漏掉的了。而且方便归类。
3.桥梁钢筋图纸怎么看
一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。一、梁上主筋和梁下主筋同时表示方法 ：⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22， 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12， 下部钢筋为3Φ18。⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25， 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25， 下部钢筋为5Φ25。二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+(4Φ12) 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。⑶ 6Φ25 (-2 )/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。
下排筋 5Φ25，通长布置。五、标注示例：KL7(3)300*700 Y500*250 φ10@100/200(2) 2Φ25 N4Φ18 (-0.100)4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300*700 N4φ10 KL7(3) 300*700 表示框架梁7，有三跨，断面宽300，高700。
Y500*250 表示梁下加腋，宽500，高250。N4Φ18 表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。-0.100 表示梁上皮标高。
钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力。②混凝土收缩，将钢筋紧紧握固而产生摩擦力。
③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用，也称咬合力。④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力。
为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有保护层（图3.3.3）。根据钢筋混凝土结构设计规范规定，梁、柱的保护层最小厚度为25mm，板和墙的保护层厚度为10~15mm。
正筋就是正弯矩筋，简单的说，就是对于受弯构件来说，如梁板等，下部受拉的部位的钢筋，对于连续梁板，一般就在跨中， 同理，负筋一般在支座处（上部受拉） 通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋 贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。贯通筋既可以是受力钢筋，也可以是架力钢筋。
支座有负筋，是相对而言的，一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。一般结构构件受力弯矩分正弯矩和负弯矩，抵抗负弯矩所配备的钢筋称为负筋，一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。
当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋。 至于端支座负筋，中间支座负筋就是两端的和中间的 盖筋又名盖铁、扣筋，通常设置在板的支座（端支座，中间支座），位置在板的上皮，其作用是抵抗板的负弯矩，也可以叫板负筋 现在板中差不多都有两层，下层筋都是通长的，应该叫主筋，而板负筋是架起来的，板负筋根据设计的不同也不一样，有板上全放的，也有不全放的，不全放的设计一般是长度有梁短跨的1/4 吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋，形状如元宝，又称为元宝筋。
主要作用是：由于梁的某部受到大的集中荷载作用，可能会使梁上引起斜裂缝，特别是力作用在受拉区内，为了使梁体不产生局部严重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，就必须配吊筋了，还要加配附加箍筋。“腹筋” 作用：梁的抗扭它在设计上属构造配筋，即力学上不用设计计算具体力的大小，按国家设计规范的构造要求查得此数据。
当梁高大到一定要求时，就得加设腰筋，按多少、加多大规格按构造要求规范查得。1、什么是负弯矩：在弯矩图上（如果你学过结构力学你可以跳过这一部分），向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比方，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子。
4.建筑工程钢筋识图基础知识
原发布者：JIA119891010
表示抄两根Φ20的钢筋，通长布置，用于双肢箍。⑵2Φ22+(4Φ12) 表示2Φ22为通长，4φ12架立筋，用于2113六肢箍。⑶6Φ254/2
表示上部钢筋5261上排为4Φ25，下排为2Φ25。⑷2Φ22+2Φ22 表示只有一排钢筋，两根4102在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：⑴G2φ12
表示梁两侧的构造钢筋，每1653侧一根φ12。⑵G4Φ14
表示梁两侧的构造钢筋，每侧两根Φ14。⑶N2Φ22
表示梁两侧的抗扭钢筋，每侧一根Φ22。⑷N4Φ18
5.桥梁钢筋图
桥梁钢筋图一般置于桥梁构造图之后。当结构外形简单时，二者绘于同一视图中。
在桥梁构造图中，外轮廓线以粗实线表示；桥梁钢筋图中的外轮廓线以细实线表示，而钢筋以单线条粗实线或实心黑圆点表示。
在桥梁钢筋图中，各种钢筋将被标注数量、直径、长度、间距、编号，其编号采用阿拉伯数字表示。当对钢筋进行编号时，先编主、次部位的主筋，后编主、次部位的构造筋。
编号格式符合下列规定：编号可标注在引出线右侧的圆圈内，或标注在与钢筋断面图对应的方格内，或将冠以“N”字样的编号，标注在钢筋的侧面，根数标注在“N”字样之前。
钢筋大样一般与桥梁钢筋图布置在同一张图纸上。钢筋加工形状简单时，有时也将钢筋大样绘制在钢筋明细表内。钢筋末端的标准弯钩分为90°、135°、180°三种。
在预应力钢筋的纵断面图中，采用表格形式，以每隔0.5-1m的间距，标出纵、横、竖三维坐标值。
对弯起的预应力钢筋列表或直接在预应力钢筋大样图中，标出弯起角度、弯曲半径切点的坐标（包括纵弯或既纵弯又平弯的钢筋）及预留的张拉长度。
6.桥梁钢筋图纸,怎么学最快
看图纸一定要有思路。
角度：我们实际的结构都是三维立体结构，而图纸只是一个二维平面，所以要通过立面（跨河桥，就相当于你站在河里面看桥），平面（俯视），剖面（想象像切西瓜一样把结构物切开）。这是最基础的能力，如果这个都做不到，想看图纸？那是不可能的！
注解：图纸上的说明解释同样的重要，为什么要有说明解释呢？就是因为有些东西图上不好表示或者有特殊情况，只能加以蚊子描述。
钢筋：一根钢筋一根钢筋的看。首先是看大样图，知道型号数量，再在结构图里面去找，同时寻找间距，了解为什么是这个数量。
一层一层来，其实会发现越来越简单。因为都是死的，会了以后永远都会了。
