常见ic封装(IC有哪些封装)
1.IC 有哪些封装
封装，就是指把硅片上的电路管脚，用导线接引到外部接头处，以便与其它器件连接.封装形式是指安装半导体集成电路芯片用的外壳。
它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。
另一方面，封装后的芯片也更便于安装和运输。由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB（印制电路板）的设计和制造，因此它是至关重要的。
衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。封装时主要考虑的因素： 1、芯片面积与封装面积之比为提高封装效率，尽量接近1:1; 2、引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能； 3、基于散热的要求，封装越薄越好。

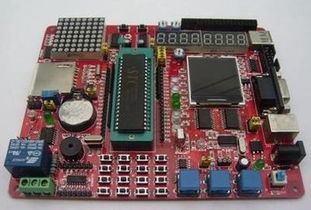

封装大致经过了如下发展进程： 结构方面：TO->DIP->PLCC(plastic leaded chip carrier) 带引线的塑料芯片载体。表面贴装型封装之一->QFP->BGA ->CSP； 材料方面：金属、陶瓷->陶瓷、塑料->塑料； 引脚形状：长引线直插->短引线或无引线贴装->球状凸点； 装配方式：通孔插装->表面组装 一、DIP双列直插式封装 DIP(DualIn-line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路（IC）均采用这种封装形式，其引脚数一般不超过100个。
采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。
DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。 DIP封装具有以下特点： 1.适合在PCB（印刷电路板）上穿孔焊接，操作方便。
2.芯片面积与封装面积之间的比值较大，故体积也较大。 Intel系列CPU中8088就采用这种封装形式，缓存（Cache）和早期的内存芯片也是这种封装形式。

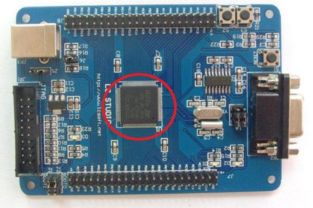

二、QFP塑料方型扁平式封装和PFP塑料扁平组件式封装 QFP(Plastic Quad Flat Package)封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。
采用SMD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。将芯片各脚对准相应的焊点，即可实现与主板的焊接。
用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。 PFP既可以是正方形，也可以是长方形。
QFP/PFP封装具有以下特点： 1.适用于SMD表面安装技术在PCB电路板上安装布线。 2.适合高频使用。
3.操作方便，可靠性高。 4.芯片面积与封装面积之间的比值较小。
Intel系列CPU中80286、80386和某些486主板采用这种封装形式。 三、PGA插针网格阵列封装 PGA(Pin Grid Array Package)芯片封装形式在芯片的内外有多个方阵形的插针，每个方阵形插针沿芯片的四周间隔一定距离排列。
根据引脚数目的多少，可以围成2-5圈。安装时，将芯片插入专门的PGA插座。
为使CPU能够更方便地安装和拆卸，从486芯片开始，出现一种名为ZIF的CPU插座，专门用来满足PGA封装的CPU在安装和拆卸上的要求。 ZIF(Zero Insertion Force Socket)是指零插拔力的插座。
把这种插座上的扳手轻轻抬起，CPU就可很容易、轻松地插入插座中。然后将扳手压回原处，利用插座本身的特殊结构生成的挤压力，将CPU的引脚与插座牢牢地接触，绝对不存在接触不良的问题。
而拆卸CPU芯片只需将插座的扳手轻轻抬起，则压力解除，CPU芯片即可轻松取出。 PGA封装具有以下特点： 1.插拔操作更方便，可靠性高。
2.可适应更高的频率。 Intel系列CPU中，80486和Pentium、Pentium Pro均采用这种封装形式。
四、BGA球栅阵列封装 随着集成电路技术的发展，对集成电路的封装要求更加严格。这是因为封装技术关系到产品的功能性，当IC的频率超过100MHz时，传统封装方式可能会产生所谓的“CrossTalk”现象，而且当IC的管脚数大于208 Pin时，传统的封装方式有其困难度。
因此，除使用QFP封装方式外，现今大多数的高脚数芯片（如图形芯片与芯片组等）皆转而使用BGA(Ball Grid Array Package)封装技术。BGA一出现便成为CPU、主板上南/北桥芯片等高密度、高性能、多引脚封装的最佳选择。
BGA封装具有以下特点： 1.I/O引脚数虽然增多，但引脚之间的距离远大于QFP封装方式，提高了成品率。 2.虽然BGA的功耗增加，但由于采用的是可控塌陷芯片法焊接，从而可以改善电热性能。
3.信号传输延迟小，适应频率大大提高。 4.组装可用共面焊接，可靠性大大提高。
BGA封装方式经过十多年的发展已经进入实用化阶段。1987年，日本西铁城（Citizen）公司开始着手研制塑封球栅面阵列封装的芯片（即BGA）。
而后，摩托罗拉、康柏等公司也随即加入到开发BGA的行列。 五、CSP芯片尺寸封装 随着全球电子产。
2.IC的封装有哪些
DIP-----Dual In-Line Package-----双列直插式封装。插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。
PLCC-----Plastic Leaded Chip Carrier-----PLCC封装方式，外形呈正方形，32脚封装，四周都有管脚，外形尺寸比DIP封装小得多。PLCC封装适合用SMT表面安装技术在PCB上安装布线，具有外形尺寸小、可靠性高的优点。
PQFP-----Plastic Quad Flat Package-----PQFP封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般都在100以上。
SOP-----Small Outline Package------1968~1969年菲为浦公司就开发出小外形封装（SOP）。以后逐渐派生出SOJ(J型引脚小外形封装)、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。
3.ic封装有哪些
1、BGA(ball grid array) 球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用 以 代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。也 称为凸 点陈列载体（PAC）。
引脚可超过200，是多引脚LSI 用的一种封装。 封装本体也可做得比QFP（四侧引脚扁平封装）小。
例如，引脚中心距为1.5mm 的360 引脚 BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。而且BGA 不 用担心QFP 那样的引脚变形问题。
该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。最初，BGA 的引脚（凸点）中心距为1.5mm，引脚数为225。
现在 也有 一些LSI 厂家正在开发500 引脚的BGA。 BGA 的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只 能通过功能检查来处理。
美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC（见OMPAC 和GPAC）。 2、BQFP(quad flat package with bumper) 带缓冲垫的四侧引脚扁平封装。
QFP 封装之一，在封装本体的四个角设置突起（缓冲垫） 以 防止在运送过程中引脚发生弯曲变形。美国半导体厂家主要在微处理器和ASIC 等电路中 采用 此封装。
引脚中心距0.635mm，引脚数从84 到196 左右（见QFP）。 3、碰焊PGA(butt joint pin grid array) 表面贴装型PGA 的别称（见表面贴装型PGA）。
4、C-(ceramic) 表示陶瓷封装的记号。例如，CDIP 表示的是陶瓷DIP。
是在实际中经常使用的记号。 5、Cerdip 用玻璃密封的陶瓷双列直插式封装，用于ECL RAM,DSP（数字信号处理器）等电路。
带有 玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。引脚中 心 距2.54mm，引脚数从8 到42。
在日本，此封装表示为DIP-G(G 即玻璃密封的意思)。 6、Cerquad 表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI 电路。
带有窗 口的Cerquad 用于封装EPROM 电路。散热性比塑料QFP 好，在自然空冷条件下可容许1. 5~ 2W 的功率。
但封装成本比塑料QFP 高3~5 倍。引脚中心距有1.27mm、0.8mm、0.65mm、0.5mm、0.4mm 等多种规格。
引脚数从32 到368。 7、CLCC(ceramic leaded chip carrier) 带引脚的陶瓷芯片载体，表面贴装型封装之一，引脚从封装的四个侧面引出，呈丁字形 。
带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。此封装也称为 QFJ、QFJ-G（见QFJ）。
8、COB(chip on board) 板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与 基 板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用 树脂覆 盖以确保可靠性。虽然COB 是最简单的裸芯片贴装技术，但它的封装密度远不如TAB 和 倒片 焊技术。
9、DFP(dual flat package) 双侧引脚扁平封装。是SOP 的别称（见SOP）。
以前曾有此称法，现在已基本上不用。 10、DIC(dual in-line ceramic package) 陶瓷DIP（含玻璃密封）的别称（见DIP）. 11、DIL(dual in-line) DIP 的别称（见DIP）。
欧洲半导体厂家多用此名称。 12、DIP(dual in-line package) 双列直插式封装。
插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种 。 DIP 是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。
引脚中心距2.54mm，引脚数从6 到64。封装宽度通常为15.2mm。
有的把宽度为7.52mm 和10.16mm 的封装分别称为skinny DIP 和slim DIP（窄体型DIP）。但多数情况下并不加 区分， 只简单地统称为DIP。
另外，用低熔点玻璃密封的陶瓷DIP 也称为cerdip（见cerdip）。 13、DSO(dual small out-lint) 双侧引脚小外形封装。
SOP 的别称（见SOP）。部分半导体厂家采用此名称。
14、DICP(dual tape carrier package) 双侧引脚带载封装。TCP（带载封装）之一。
引脚制作在绝缘带上并从封装两侧引出。由于 利 用的是TAB（自动带载焊接）技术，封装外形非常薄。
常用于液晶显示驱动LSI，但多数为 定制品。 另外，0.5mm 厚的存储器LSI 簿形封装正处于开发阶段。
在日本，按照EIAJ（日本电子机 械工 业）会标准规定，将DICP 命名为DTP。 15、DIP(dual tape carrier package) 同上。
日本电子机械工业会标准对DTCP 的命名（见DTCP）。 16、FP(flat package) 扁平封装。
表面贴装型封装之一。QFP 或SOP（见QFP 和SOP）的别称。
部分半导体厂家采 用此名称。 17、flip-chip 倒焊芯片。
裸芯片封装技术之一，在LSI 芯片的电极区制作好金属凸点，然后把金属凸 点 与印刷基板上的电极区进行压焊连接。封装的占有面积基本上与芯片尺寸相同。
是所有 封装技 术中体积最小、最薄的一种。 但如果基板的热膨胀系数与LSI 芯片不同，就会在接合处产生反应，从而影响连接的可 靠 性。
因此必须用树脂来加固LSI 芯片，并使用热膨胀系数基本相同的基板材料。 18、FQFP(fine pitch quad 。
4.IC封装有哪几种
类型有：塑封，陶瓷封。150mil塑封，300mil塑封窄soicd，宽soic，塑料ssop，塑料ssop,soic塑封宽JEDEC
SOIC，塑封EIAJ SOIC，塑料EIAJ
SOIC,PLCC塑料包衬的芯版支座。CLCC陶瓷包衬的芯版支座，QFP扁平方行封装，TQFP薄方四方扁平封装，DIP塑料双列直插封装，SDIP
塑料双列直接间隙压缩封装，BGA球栅阵列封装，CSP芯片尺寸封装，MCM芯片组件
5.IC有几种封装
IC的封装主要分为DIP双列直插和SMD贴片封装。芯片的封装大致经过如下几个进程；TO-DIP-PLCC-QFP-BGA-CSP.材料方面：金属.陶瓷—陶瓷.塑料—塑料。现在市场上比较常见的分别有PLCC（塑封J引线芯片封装）；TQFP（薄塑封四角扁平芯片封装）；PQFP（塑封四角芯片封装）；BGA（球珊阵列封装）；TSSOP（缩小型薄塑四角扁平封装）。
大哥，这些都是我一个字一个字打出来的。满意的话就给分把。如果有什么讨论的可以加我QQ378943999.一起讨论。
封装，就是指把硅片上的电路管脚，用导线接引到外部接头处，以便与其它器件连接.封装形式是指安装半导体集成电路芯片用的外壳。它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。另一方面，封装后的芯片也更便于安装和运输。由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB（印制电路板）的设计和制造，因此它是至关重要的。
6.芯片都有哪些封装形式
集成电路芯片的封装形式 自从美国Intel公司1971年设计制造出4位微处a理器芯片以来，在20多年时间内，CPU从Intel4004、80286、80386、80486发展到Pentium和PentiumⅡ，数位从4位、8位、16位、32位发展到64位；主频从几兆到今天的400MHz以上，接近GHz;CPU芯片里集成的晶体管数由2000个跃升到500万个以上；半导体制造技术的规模由SSI、MSI、LSI、VLSI达到 ULSI。
封装的输入/输出（I/O）引脚从几十根，逐渐增加到几百根，下世纪初可能达2千根。这一切真是一个翻天覆地的变化。
对于CPU，读者已经很熟悉了，286、386、486、Pentium、Pentium Ⅱ、Celeron、K6、K6-2 ……相信您可以如数家珍似地列出一长串。但谈到CPU和其他大规模集成电路的封装，知道的人未必很多。
所谓封装是指安装半导体集成电路芯片用的外壳，它不仅起着安放、固定、密封、保护芯片和增强电热性能的作用，而且还是沟通芯片内部世界与外部电路的桥梁——芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印制板上的导线与其他器件建立连接。因此，封装对CPU和其他LSI集成电路都起着重要的作用。
新一代CPU的出现常常伴随着新的封装形式的使用。 芯片的封装技术已经历了好几代的变迁，从DIP、QFP、PGA、BGA到CSP再到MCM，技术指标一代比一代先进，包括芯片面积与封装面积之比越来越接近于1，适用频率越来越高，耐温性能越来越好，引脚数增多，引脚间距减小，重量减小，可靠性提高，使用更加方便等等。
下面将对具体的封装形式作详细说明。 一、DIP封装 70年代流行的是双列直插封装，简称DIP(Dual In-line Package)。
DIP封装结构具有以下特点： 1.适合PCB的穿孔安装； 2.比TO型封装（图1）易于对PCB布线； 3.操作方便。 DIP封装结构形式有：多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP（含玻璃陶瓷封接式，塑料包封结构式，陶瓷低熔玻璃封装式），如图2所示。
衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。以采用40根I/O引脚塑料包封双列直插式封装（PDIP）的CPU为例，其芯片面积/封装面积=3*3/15.24*50=1:86，离1相差很远。
不难看出，这种封装尺寸远比芯片大，说明封装效率很低，占去了很多有效安装面积。 Intel公司这期间的CPU如8086、80286都采用PDIP封装。
二、芯片载体封装 80年代出现了芯片载体封装，其中有陶瓷无引线芯片载体LCCC(Leadless Ceramic Chip Carrier)、塑料有引线芯片载体PLCC(Plastic Leaded Chip Carrier)、小尺寸封装SOP(Small Outline Package)、塑料四边引出扁平封装PQFP(Plastic Quad Flat Package)，封装结构形式如图3、图4和图5所示。 以0.5mm焊区中心距，208根I/O引脚的QFP封装的CPU为例，外形尺寸28*28mm，芯片尺寸10*10mm，则芯片面积/封装面积=10*10/28*28=1:7.8，由此可见QFP比DIP的封装尺寸大大减小。
QFP的特点是： 1.适合用SMT表面安装技术在PCB上安装布线； 2.封装外形尺寸小，寄生参数减小，适合高频应用； 3.操作方便； 4.可靠性高。 在这期间，Intel公司的CPU，如Intel 80386就采用塑料四边引出扁平封装PQFP。
三、BGA封装 90年代随着集成技术的进步、设备的改进和深亚微米技术的使用，LSI、VLSI、ULSI相继出现，硅单芯片集成度不断提高，对集成电路封装要求更加严格，I/O引脚数急剧增加，功耗也随之增大。为满足发展的需要，在原有封装品种基础上，又增添了新的品种——球栅阵列封装，简称BGA(Ball Grid Array Package)。
如图6所示。 BGA一出现便成为CPU、南北桥等VLSI芯片的高密度、高性能、多功能及高I/O引脚封装的最佳选择。
其特点有： 1.I/O引脚数虽然增多，但引脚间距远大于QFP，从而提高了组装成品率； 2.虽然它的功耗增加，但BGA能用可控塌陷芯片法焊接，简称C4焊接，从而可以改善它的电热性能： 3.厚度比QFP减少1/2以上，重量减轻3/4以上； 4.寄生参数减小，信号传输延迟小，使用频率大大提高； 5.组装可用共面焊接，可靠性高； 6.BGA封装仍与QFP、PGA一样，占用基板面积过大； Intel公司对这种集成度很高（单芯片里达300万只以上晶体管），功耗很大的CPU芯片，如Pentium、Pentium Pro、Pentium Ⅱ采用陶瓷针栅阵列封装CPGA和陶瓷球栅阵列封装CBGA，并在外壳上安装微型排风扇散热，从而达到电路的稳定可靠工作。 四、面向未来的新的封装技术 BGA封装比QFP先进，更比PGA好，但它的芯片面积/封装面积的比值仍很低。
Tessera公司在BGA基础上做了改进，研制出另一种称为μBGA的封装技术，按0.5mm焊区中心距，芯片面积/封装面积的比为1:4，比BGA前进了一大步。 1994年9月日本三菱电气研究出一种芯片面积/封装面积=1:1.1的封装结构，其封装外形尺寸只比裸芯片大一点点。
也就是说，单个IC芯片有多大，封装尺寸就有多大，从而诞生了一种新的封装形式，命名为芯片尺寸封装，简称CSP(Chip Size Package或Chip Scale Package)。CSP封装具有以下特点： 1.满足了LSI芯片引出脚不断增加的需要； 2。
7.IC 的封装有几种形式
原发布者：pp111lo
IC的常见封装形式常见的封装材料有：塑料、陶瓷、玻璃、金属等，现在基本采用塑料封装。 按封装形式分：普通双列直插式，普通单列直插式，小型双列扁平，小型四列扁平，圆形金属，体积较大的厚膜电路等。 按封装体积大小排列分：最大为厚膜电路，其次分别为双列直插式，单列直插式，金属封装、双列扁平、四列扁平为最小。封装的历程变化：TO->DIP->PLCC->QFP->BGA->CSP1、DIP(DualIn-linePackage)双列直插式封装D—dual两侧双列直插式封装。插装型封装之一，引脚从封装两侧引出2、SIP(singlein-linepackage)单列直插式封装引脚从封装一个侧面引出，排列成一条直线。当装配到印刷基板上时封装呈侧立状3、SOP(SmallOut-LinePackage)小外形封装双列表面安装式封装以后逐渐派生出SOJ(J型引脚小外形封装)、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）4、PQFP()塑料方型扁平式封装芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。适用于高频线路，一般采用SMT技术应用在PCB板上安装5、BQFP()带缓冲垫的四侧引脚扁平封装QFP封装之一，在封装本体的四个角设置突起（缓冲垫）以防止在运送过程中引脚发生弯曲变形6、QFN(quadflatnon-lea
8.IC封装形式分类
CDIP-----Ceramic Dual In-Line PackageCLCC-----Ceramic Leaded Chip CarrierCQFP-----Ceramic Quad Flat PackDIP-----Dual In-Line PackageLQFP-----Low-Profile Quad Flat PackMAPBGA------Mold Array Process Ball Grid ArrayPBGA-----Plastic Ball Grid ArrayPLCC-----Plastic Leaded Chip CarrierPQFP-----Plastic Quad Flat PackQFP-----Quad Flat PackSDIP-----Shrink Dual In-Line PackageSOIC-----Small Outline Integrated PackageSSOP-----Shrink Small Outline PackageDIP-----Dual In-Line Package-----双列直插式封装。
插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。
PLCC-----Plastic Leaded Chip Carrier-----PLCC封装方式，外形呈正方形，32脚封装，四周都有管脚，外形尺寸比DIP封装小得多。PLCC封装适合用SMT表面安装技术在PCB上安装布线，具有外形尺寸小、可靠性高的优点。
PQFP-----Plastic Quad Flat Package-----PQFP封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般都在100以上。SOP-----Small Outline Package------1968~1969年菲为浦公司就开发出小外形封装（SOP）。
以后逐渐派生出SOJ(J型引脚小外形封装)、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。常见的封装材料有：塑料、陶瓷、玻璃、金属等，现在基本采用塑料封装。
按封装形式分：普通双列直插式，普通单列直插式，小型双列扁平，小型四列扁平，圆形金属，体积较大的厚膜电路等。按封装体积大小排列分：最大为厚膜电路，其次分别为双列直插式，单列直插式，金属封装、双列扁平、四列扁平为最小。
两引脚之间的间距分：普通标准型塑料封装，双列、单列直插式一般多为2.54±0.25 mm，其次有2mm（多见于单列直插式）、1.778±0.25mm（多见于缩型双列直插式）、1.5±0.25mm，或1.27±0.25mm（多见于单列附散热片或单列V型）、1.27±0.25mm（多见于双列扁平封装）、1±0.15mm（多见于双列或四列扁平封装）、0.8±0.05~0.15mm（多见于四列扁平封装）、0.65±0.03mm（多见于四列扁平封装）。双列直插式两列引脚之间的宽度分：一般有7.4~7.62mm、10.16mm、12.7mm、15.24mm等数种。
双列扁平封装两列之间的宽度分（包括引线长度：一般有6~6.5±mm、7.6mm、10.5~10.65mm等。四列扁平封装40引脚以上的长*宽一般有：10*10mm（不计引线长度）、13.6*13.6±0.4mm（包括引线长度）、20.6*20.6±0.4mm（包括引线长度）、8.45*8.45±0.5mm（不计引线长度）、14*14±0.15mm（不计引线长度）等。
