1.九年级上册物理电路知识点总结

串联电路总电阻的计算公式：

∵U总=U1+U2=IR1+IR2=I(R1+R2) （串联电路中的电流规律：I=I1=I2）

又∵I=U/R

∴R总=U/I=I(R1+R2)/I=R1+R2 （串联电路中的电压规律：U=U1+U2）

并联电路总电阻的计算公式：

∵I总=I1+I2=U/R1+U/R2 （并联电路中的电流规律：I=I1+I2）

∴R总=U/I=U/(U/R1+U/R2)=1/(1/R1+1/R2)=R1R2/R1+R2 （并联电路中的电压规律：U=U1=U2）

串联电路的分压原理：

U1:U2=R1:R2

并联电路中的分流原理：

I1:I2=R2:R1

串联电路中：

(1)电阻关系：R=R1+R2+R3

(2)电流关系：I=I1=I2=I3

(3)电压关系：U=U1+U2+U3

并联电路中：

(1)电阻关系：1/R=1/R1+1/R2+1/R3

(2)电流关系：I=I1+I2+I3

(3)电压关系：U=U1=U2=U3

2.初三物理电路图讲解

先分析电路，不用着急连电源，先找那些用电器和电表是并联的，找哪些是串联的，最后连总电路。但是要注意一点：电流表和电压表的接线柱不要接反了，否则的话要扣分的。 补充：

1.首先从正极出发，然后回到负极.

2.遇到复杂的电路图，先按照简单的串联或并联的画法一点一点分解.

3.要注意画的导线不能够交叉.

4.注意电流表和电路表的区别.

5，画完电路图后，自己按照正极出发的方向，走一遍，看看行不行.

6.重点注意电表要从正接线柱到负接线柱

7.注意电路是否会短路

3.九年级物理电学知识点(重点)

【电 学 部 分】

1、电流强度：I=Q电量/t

2、电阻：R=ρL/S {ρ：电阻率（Ω•m）,L：导体的长度（m）,S：导体横截面积（m2）}

3、欧姆定律：I=U/R

4、焦耳定律：

(1)、Q=I2Rt普适公式）

(2)、Q=UIt=Pt=UQ电量=U2t/R （纯电阻公式）

5、串联电路：

(1)、I=I1=I2

(2)、U=U1+U2

(3)、R=R1+R2

(4)、U1/U2=R1/R2 （分压公式）

(5)、P1/P2=R1/R2

6、并联电路：

(1)、I=I1+I2

(2)、U=U1=U2

(3)、1/R=1/R1+1/R2 [ R=R1R2/(R1+R2)]

(4)、I1/I2=R2/R1（分流公式）

(5)、P1/P2=R2/R1

7定值电阻：

(1)、I1/I2=U1/U2

(2)、P1/P2=I12/I22

(3)、P1/P2=U12/U22

8电功：

(1)、W=UIt=Pt=UQ （普适公式）

(2)、W=I2Rt=U2t/R （纯电阻公式）

9电功率：

(1)、P=W/t=UI （普适公式）

(2)、P=I2R=U2/R （纯电阻公式）

R1=U1^2/P=4/3 R2=U2^2/P=144/3 =48 串联有：I=U3/R总=15/(48+4/3)=45/148

P1=I^2*R1=(45/148)^2*4/3=0.123 w

P2=I^2*R2=(45/148)^2*48=4.438 w

4.物理初三电路知识要点

一、物体带电：物体具有【吸引细小颗粒】的性质，即带了电，或者说带了电荷。使物体带电的方法：（1）【摩擦起电】（2）【感应起电】

二、两种电荷：自然界只有两种电荷：（1）用【丝绸】摩擦过的【玻璃棒】所带电荷是正电荷； （2）用【毛皮】摩擦过的【橡胶棒】所带电荷是负电荷。

三、电荷间的相互作用：1、同种电荷互相【相互吸引】；2、异种电荷互相【排斥】。

四、检验物体是否带电的方法：1、根据带电体的【】和电荷间相互作用来判断。2、用验电器检验（验电器是利用【同重点和相互排斥】的性质制成的一种检验物体【是否带电】的仪器）。

五、电荷量：电荷的【多少】叫电荷量，用符号【Q】表示；电荷量的国际单位是【库伦】，用符号【C】表示。

六、中和现象：放在一起的【带异种电荷的带电体】电荷相互抵消呈中性的现象。

七、摩擦起电的原因：物体的带电是由于【电子转移】的结果，得到电子的物体由于 而带【负】电；失去电子的物体由于 而带【正】电。摩擦起电并不是【产生】了电，只是【自由移动的电子】从一个物体【转移】到了另一个物体。

八、电流：【负电荷】的【定向移动】移动形成电流。维持电路中有持续电流的条件：（1）【电源】；（2）【闭合电路】。人们规定【正电荷】定向移动的方向为电流的方向。按这个规定，在电源外部，电流是从电源的【正极】出发，流向电源的【负极】。金属导电靠的是【自由移动的电子】，其运动方向与规定的电流方向【相反】。

九、电源：1、电源是能够提供【电能】的装置。2、从能量角度看，电源是将【其他】的能转化为【电能】能的装置。

十、导体、绝缘体：

1、【能够导电】的物体叫导体，如金属、石墨、人体、大地和酸、碱、盐的水溶液等。

2、【不能够导电】的物体叫绝缘体，如橡胶、玻璃、陶瓷、塑料、油、纯水等。

3、导体容易导电的原因：在导体中存在着大量的【自由】电荷。

4、绝缘体不容易导电的原因：绝缘体中的电荷几乎不能【自由移动】。

5、导体与绝缘体之间没有严格的界限，在一定条件下可以相互【转化】。（如：烧红了的玻璃就是导体）

十一、电路和电路图：

1、电路：把【电源】、【开关】、【用电器】用【导线】连接起来组成的【闭合电路】的路径。

2、用电器：也叫负载，是利用【电】来工作的设备，是将【电】能转化成【其他形式】能的装置。

3、导线：连接各电路元件的导体，是电流的通道，可以输送【电流】。

4、开关：控制【电路】通断。

5、通路：电路闭合，处处连通，电路中有电流。

6、开路：因电路某一处断开，而使电路中没有电流（除开关外是故障）。

7、短路：电流未经过【用电器】而直接回到电源的现象（相当于电路缩短）。

8、短路的危害：可以烧坏电源，损坏电路设备引起火灾。

9、电路图：用【】表示电路连接情况的图。

十二、串联电路

1、概念：把电路元件【首尾相连】连接起来。

2、特点：（1）通过一个元件的电流【继续】另一个元件，电流只有【1】条路径；（2）电路中只须【1】个开关控制。且开关的位置对电路【没有】影响。

十三、并联电路

1、概念：把电路元件【首首相连，尾尾相接】连接起来（并列元件两端才有公共端）。

2、特点：（1）干路电流在分支处，分成【若干】条（或多条）支路；（2）各元件可以【单独】工作，互不干扰；（3）干路开关控制【所有之路】，支路开关只控制【该支路】。

有几个空木有填出来。。。将就下~

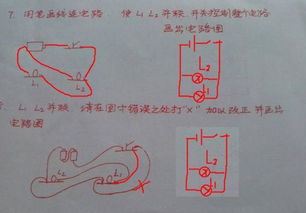

5.物理电路图的详细例题

画电路图首先克服怕难思想，然后要掌握方法。

画电路图题型大约可分为以下几种：

1、看实物画出电路图。2、看图连元件作图。3、根据要求设计电路。4、识别错误电路，并画出正确的图。一般考试就以上四种作图，下面就它们的作图方法详细说明。

（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

（二）看电路图连元件作图

方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。

（三）设计电路方法如下：

首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。

（四）识别错误电路一般错误发生有下列几种情况：

1、是否产生电源短路，也就是电流不经过用电器直接回到电源负极；

2、是否产生局部短接，被局部短路的用电器不能工作；

3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适（过大或过小了）；

4、滑动变阻器错接了（全上或全下了）。

6.初三物理电路图讲解

原发布者：qifeng1223

如何看懂电路图2--电源电路单元前面介绍了电路图中的元器件的作用和符号。一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和变频器三种。常见的家用电器中多数要用到直流电源。直流电源的最简单的供电方法是用电池。但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。电子电路中的电源一般是低压直流电，所以要想从220伏市电变换成直流电，应该先把220伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流
