cad制图培训(学习cad需要哪些基本知识)

1.学习cad需要哪些基本知识

1、基础很重要 实践证明，“手工图板”绘图能力是计算机绘图能力的基础，学习《AutoCAD》，需要一定的画法几何的知识和能力，需要一定的识图能力，尤其是几何作图能力，一般来说，我所在的班级中，《工程制图》水平好的学员，学起来较容易些，效果较好！ 2、循序渐进 整个学习过程应采用循序渐进的方式，先了解计算机绘图的基本知识，如相对直角坐标和相对极坐标等，使自己能由浅入深，由简到繁地掌握AutoCAD 2000的使用技术。

3、学以致用 在学习AutoCAD 2000命令时始终要与实际应用相结合，不要把主要精力花费在各个命令孤立地学习上；要把学以致用的原则贯穿整个学习过程，以使自己对绘图命令有深刻和形象的理解，有利于培养自己应用AutoCAD 2000独立完成绘图的能力。 4、熟能生巧 配套的《计算机绘图习题集》作为上机实验书，它能使我们更加深入地理解、熟练AutoCAD 2000的命令。

要强迫自己做几个综合实例，分别详细地进行图形的绘制，使自己可以从全局的角度掌握整个绘图过程，力争使自己学习完AutoCAD 2000课之后就可以投身到实际的工作中去。 掌握技巧 1、常见问题要弄懂 （1）同样画一张图，有的同学画的大小适中，有的同学画的图形就很小，甚至看不见，这是为什么？ 这是因为绘图区域界限的设定操作没有做，或虽用LIMITS命令进行了设定，但忘记了用ZOOM命令中的ALL选项对绘图区重新进行规整。

绘图区域的设定是根据实际的绘图需要来进行的。 （2）有同学用线型名称为“HIDDEN”的线型画线段，但发现画出的线段看上去像是实线，这是什么原因引起的？ 这是“线型比例”不合适引起的，也就是说“线型比例”太大，也可能是太小。

解决问题的办法是将线型管理器对话框打开，修改其“全局比例因子”至合适的数值即可。 （3）在进行尺寸标注以后，有时发现不能看到所标注的尺寸文本，这是什么原因引起的？ 这是因为尺寸标注的整体比例因子设置得太小，将尺寸标注方式对话框打开，修改其数值变大即可。

以上三个问题仅仅是我的同学们上机过程中遇到的最典型的三个问题和困难。实际问题不胜枚举，作为学员彻底弄懂这些问题，很有必要，对提高绘图质量和效率很有帮助。

2、有比较，才有鉴别 容易混淆的命令，要注意使自己弄清它们之间的区别。如ZOOM和SCALE,PAN和MOVE,DIVIDE和MEASURE等等。

3、层次要分明 图层就像是透明的覆盖图，运用它可以很好地组织不同类型的图形信息。学习过程中，我的同学图省事，直接从对象特性工具栏的下拉列表框中选取颜色，线型和线宽等实体信息，这很不好，使得处理图形中的信息不那么容易，要特别注意纠正自己的这一不好习惯。

严格做到层次分明，规范作图。我的体会是：养成良好的习惯，受益匪浅。

4、粗细要清楚 能够显示实体的线宽是AutoCAD 2000的新功能。使用线宽，可以用粗线和细线清楚地展现出部件的截面，标高的深度，尺寸线以及不同的对象厚度。

作为学员，一定要通过图层指定线宽，显示线宽。提高自己的图纸质量和表达水平。

5、内外有别 利用AutoCAD 2000的“块”以及属性功能，可以大大提高绘图效率。“块”有内部图块与外部图块之分。

内部图块是在一个文件内定义的图块，可以在该文件内部自由作用，内部图块一旦被定义，它就和文件同时被存储和打开。 外部图块将“块”的主文件的形式写入磁盘，其他图形文件也可以使用它，要注意这是外部图块和内部图块的一个重要区别。

6、滴水不漏 图案填充要特别注意的地方是构成阴影区域边界的实体必须在它们的端点处相交，也就是说要封闭，要做到“滴水不漏”；否则会产生错误的填充。作为学员最好还要学会如何查找“漏洞”，修复错误。

7、写文字要规范 文字是工程图中不可缺少的一部分，比如：尺寸标注文字、图纸说明，注释、标题等，文字和图形一起表达完整的设计思想。尽管AutoCAD 2000提供了很强的文字处理功能，但符合工程制图规范的文字，并没有直接提供。

因此要学会设置“长仿宋体”这一规范文字。具体操作的简要步骤是，打开“文字样式”对话框，新建一个样式，可取名为“长仿宋体”，对话框中字体名改为选用“仿宋体GB-2312”，宽度比例也要改为0.67。

尺寸标注的文字可改为“italic.shx”代替“仿宋体GB-2312”。 另一种作用规范文字更简单的方法是，直接使用AutoCAD 2000样板文件提供的“工程字”样式；注意，使用前要用“使用模板”方式启动AutoCAD 2000，选择国标标题（如：GBA3）进入绘图状态。

再将“工程字”样式置为当前工作样式。这种方法，大多数教科书中没有提及，作为学员要注意补充一下这一训练。

8、特殊字符，特殊处理 实际绘图中，常需要输入一些特殊字符，如角度标志，直径符号等。这些中利用AutoCAD提供的控制码来输入，较易掌握。

另一些特殊字符，如“τ”、“α”、“δ”等等希腊字母的输入，掌握起来就不那么容易了。它要用到MTEXT命令的“其他…”选项，拷贝特殊字体的希腊字母，再粘贴到书写区等操作。

尤其要注意字体的转换等编辑。 还有一些特殊文本，如“φ”在机械制。

2.作为CAD制图初学者要怎么入门学习

一、CAD怎么新建图形样板？

画好图形---创建图块---保存到自己建立的图块库，下次使用直接插入图块即可。点击copy出现copy variables对话框，选择inside dimensions确定，在Variables中会出现L,W,D（长宽高），高我喜欢用H表示，可以通过Delete和add来修改。

二、CAD怎么修建多余的线？

方法1:TR空格键，选中要修的地方，再按一下空格键，用鼠标去点多余的线就可以了，方法2：先把图全都选中，之后TR空格键，去点多余的线，就OK了

三、CAD怎么延伸线？

选线以后点选夹点可以随便拉 len 算一个 ex算一个 tr剪切的时候按住shift也是延伸 s也可以拉伸 看你具体做什么了，如果不熟悉CAD的操作看光标的提示来操作，或者看屏幕下方的提示栏的提示来操作，另外用CAD尽量用快捷键，效率高不用满屏幕乱找。

四、CAD怎么比例缩放？

鼠标中间的滚轴键，往上推是变大，往下是变小，这个是调整与屏幕的比例关系，不影响实际绘制的尺寸，如果需要把绘制的图象进行比例缩放，就用"sc"的命令。输入缩放比例，再选取一个缩放原点.

五、CAD怎么修改文本？

如果是DT，或者T命令写的，双击，修改，即可——移动复制黏贴

六、CAD怎么做属性定义？

选择“绘图”--“块”--“创建”菜单，打开“块定义”对话框。

在“名称”编辑框中输入块的名。 ——在“基点”设置区单击“拾取点”，然后在绘图区中拾取中心线的交点作为插入基点，或直接在对话框中输入该点坐标。 ——在“对象”设置区单击“对象选择”，然后在绘图区中选取整个图形，按回车返回“块定义”对话框。 在“对象”设置区中还有三个单选按钮，功能如下： 保留：可以在定义块后保留原图。 转换为块：定义块后将原对象转换为块。 删除：定义块后将原对象删除。——在设置区中“快单位”下拉菜单中可以为块设置单位。一般来说，最好不要给块指定单位（即在“快单位”下拉菜单中选择“无单位”），这样处理比较方便。——在“说明”菜单编辑框中输入关于块的一些文字说明。——单击“确定”完成块的定义。

七、CAD捕捉栅格

按F3 在下面有一排 第一个是捕捉 捕捉是捕捉网格 把这个关掉 F3 是对象捕捉开关 是捕捉你画的线条的顶点什么之类的 看你自己要用那个

3.caD画图的简单知识

CAD,Computer Aided Design的缩写，意思为计算机辅助设计。

正因为如此，对于工程人员来说，学会CAD是一件非常简单的事。因为绘制施工平面图所用到的CAD命令少的可怜。但是，如果你已经习惯了手工绘图，而且是初步接触CAD绘图软件，有一件事必须搞清楚：电脑绘图与手工绘图是完全不同的两个概念，尽管它们所得出的结果基本一致。手工绘图是在限定大小的图纸上绘制出图形，但是实际建筑尺寸相对于一张图纸尺寸简直不成比例。你必须大大缩小建筑表示尺寸才能够在一张图纸上完整地绘制出硕大的建筑，“绘图比例”由此而生。对于CAD来说，绘图的空间是一个无限的三维空间，无论多大或者多小（大到如星系，小到如原子），都可以表示出来。

显示器只是对绘图空间的部分显示，你可以让大到星系或者小到原子的图形占满整个屏幕，也可以把星系显示成一个点或者让原子中的一个电子占满屏幕。“绘图比例”因此失效。如果你仍然带着手工绘图的观念来学习CAD绘图程序，这不但会浪费你宝贵的时间，而且会让你产生畏惧的心理，从而阻碍你掌握CAD。如果你开始学习CAD绘图软件，请记住：使用实际尺寸在计算机上绘图。至于如何把已绘制的图形打印出来，而且达到用比例尺就可以量出大致尺寸的精确比例的图纸，请继续往下看。

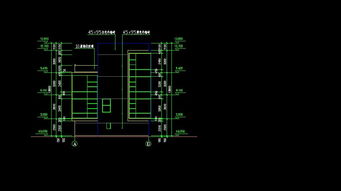

现在，告诉你对于二维工程绘图所须掌握的基本命令。仔细观察一幅施工平面图，你会发现大部分图形都是直线，还有少部分的弧和圆。实际上多边形也是由直线构成的。所以，你只须使用CAD中的“Line”绘图命令，便可以开始初步的工作了。就是这么简单。然后，你发现到线与线之间具备平行关系，且有一定的距离，使用“Offset”命令，你可以生成源线段的平行线，且可以规定平行线间的距离。又解决一个问题。当你需要一条有宽度的线时，请使用“Polyline”，你可以规定一条Polyline的起点宽度和终点宽度，绘出有宽度的线和箭头。接着，你发现墙交叉地方内部有线，除去它请使用“Trim”命令。需要把一条线延伸到另一条线，使用“Extend”命令。要在两条交叉线交叉地方产生圆角或斜角吗？“Fillet”和“Chamfer”可以帮助你。

现在，你可自称“会用”CAD绘图了。为提高工作效率，请学会“图层”的概念。在那里，具有线型、颜色，当你熟悉图层后，你会发现以往需要分成几幅绘制的平面图居然可以在同一地方绘制，而只须简单地关闭/打开某些图层即可。发现汉字输入有问题？“Text Style”对话框为你解忧。标注格式需更改？“Dimension Styles”对话框解决一切。连带复习前面内容，请你一个下午搞定。什么？有难度？老哥，别让我说你没有毅力，呆瓜一个。

Drawing Aids”对话框需要学习；“Units Control”对话框需要了解；如何制作图块并使用它有点麻烦；其他的标注形式得花点时间；“Limits”命令规定你所要显示的区域；格式刷可以刷掉图层、线型、颜色、字体等参数，甚是好用；“Plot”命令打开的“Print / Plot Configuration”对话框须大力研究。如果你知道你将以何种比例出图，有粗细的线可以用“PolyLine”来绘制，如果将来出图的比例不定，请使用线的颜色来规定线的粗细。小心不要让定义了线粗某种颜色的线藏在没有定义线粗的线下面，你在打印预览中可是看不出毛病的。在“Print / Plot Configuration”对话框中“Pen Assignments…”按钮中你可以自由设定。这一切给你一天时间去掌握不会有任何苛刻的地方。

前后不用两天，你已经可以用CAD独当一面了。所缺的只是经验与速度而已。速度是练出来的，经验是总结出来的，这一切需要时间。当然，不会很长。到这个地步，你肯定不会满足于目前的水平，除非你工作很忙无暇研究或者你根本无须用到CAD中其他的大部分功能与命令。要是你想全面掌握Auto CAD这个软件，拿本合适的参考书，啃它十天半月的，定有非比寻常的感觉。

前途是光明的，道路是曲折的，学海无涯，不要因为如此容易地学会了用CAD绘制建筑施工图便以为它很好欺负，实话实说，Auto CAD是一个大型的复杂的应用程序，它是Autodesk公司的专家们的心血和许许多多热心的用户的经验结晶。什么？不肖一顾！这会儿该给你泼泼冷水了。要想学好CAD只要记住一点---熟能生巧.多多实践，这是最有效的方法.其他说的再多没用.

4.初学者去培训CAD制图该怎样学习

CAD的教育要注重机械制图和CAD技术的相结合。

（2） CAD 教育的教学手段要多样化。即理论与实际相结合的方法、由浅入深的方法以及全程导航方法。

（3）CAD 教育要加强实践环节。 另外，文章中对技校中的机械制图和CAD两门课程的整合也作了初步的阐述。

关键字：CAD 教学 机械制图 一、序言 CAD即计算机辅助设计（Computer Aided Design, CAD），自20 世纪70 年代以来， 计算机辅助设计（CAD）技术发展十分迅速，这是一种以计算机图形学为基础，涉及工程分析、数据管理与数据交换、文档处理、以及软件设计等方面的综合性新技术，成为一种用计算机系统辅助人们对产品或工程设计进行显示、修改、输出的一种新的设计方法；80 年代初，它已发展成为工程设计界实用的工具；目前它在世界范围内得到了相当广泛的普及和应用。据统计，我国CAD 方面的人才在1978 年仅为5600 人。

经过这几年的大力发展，目前大约有30 万人。在国外，80 年代，美国拥有CAD 方面人才30 万人，日本有20 万人。

到2000 年，假如我国达到国外80 年代末的水平；则CAD 人才约需80 万人。这就要求我国各类工科院校必须普及CAD 技术的基础教育，为科研和设计战线以及企业输送新一代的设计人才，为CAD 技术在我国的普及应用及早奠定人才基础，所以，CAD 技术教育势在必行。

随着计算机技术的日益普及，许多中等职业学校开设了《Auto CAD》这门课程。特别在机械专业中，《Auto CAD》这门课程已相当普遍，这对于机械课程的教学起到了极大的促进作用，彻底改变了传统的教学方法，教学效果明显提高，学生学习热情高涨。

二、机械专业中CAD教育的现状 众所周知，在技校机械专业中开设《Auto CAD》这门课程是为了让学生将机械制图和CAD结合起来，实现从手工绘图到计算机绘图的转变。 当前，机械制图与《Auto CAD》是两门独立的课程，分别由两个专业的老师讲授，机械专业老师讲授机械制图，计算机老师讲授《Auto CAD》。

我们职业学校的培养目标是生产一线的中，高级技术工人，要在有限的时间掌握更多的实用技术。在机械制图与CAD教学实践中，应该以培养学生的识图能力和空间想象能力为主，以绘图为手段的教学目标。

以往的教学实践中，我们是以CAD绘图能力作为重点进行培养的，结果我们并没有多少学生以绘图为工作，而大多数的学生是在流水线上的操作工，只要会看图就行了。因此在CAD教学中，我们必须转变观念，探索新的教学模式和教学方法，将AutoCAD 融入课堂教学，提高学生的空间思维能力，从而掌握扎实的制图理论和熟练的计算机绘图技巧。

三、机械专业中CAD的教学目标 首先我们知道，机械制图课程就是研究绘制和阅读机械图样的原理和方法的一门专业基础课。它的目的和任务是：学习正投影的基本理论；掌握阅读和绘制机械图样的基本知识，基本方法和技能；培养对空间想象的能力；好的工作作风和工作态度。

目前我校使用的《Auto CAD》是AutoDesk公司开发的一种微机辅助设计和绘图软件包，是当前最流行的计算机辅助设计软件之一，它主要研究的是如何利用各种指令绘制各种图样，从而实现计算机辅助作图的目的。当然， Auto CAD里的工具还要比手工工具丰富的多了，许多手工不能绘制的图形，计算机能绘制出来。

比如CAD三维模型，它取代了手工制图方法，但并没有取代制图理论和制图的一些标准规范。相反，它是在机械制图理论标准下开发出来的绘图软件，并极大的丰富了制图理论，而且还增加了CAD制图标准。

因此，对我们职业学校来讲，CAD课程就是要培养学生运用Auto CAD进行机械制图的能力。我们将Auto CAD可以看作是一种绘图工具：显示器可以看作是图板和图纸；鼠标和键盘可看作是铅笔，直尺和圆规。

四、机械专业中CAD的教改初步探索 分析和了解CAD这门课程在机械专业中的地位和作用之后，我们结合学生的实际情况和培养目标，制定合理的教学内容和计划，采用科学的教学手段和方法，让学生将CAD这门技术有机的运用于机械制图中。 （1）机械专业中CAD的教育要注重机械制图和CAD技术的相结合 机械制图是机械类专业的一门传统课程，为了更好的利用计算机系统，组织实施好整个教学过程，许多有经验的教师都认为将机械制图和CAD两者内容相互渗透，紧密结合。

在机械制图中利用 CAD 进行观察--想象，--分析，使学生具有表达机械部件和零件结构形状，识读和分析各种图样（核心是零件图和装配图）的能力，是这两门课的最终学习目标。要实现这个目标，学生必须具备较强的空间想象能力和空间分析能力。

在零部件的表达方法中使用 CAD，可以进一步提高学生的读图能力。剖视图是表达复杂机件的一种方法，学生很难想出实体形状。

因此利用 AutoCAD 三维建模，观察零件，用剖切平面把零件模型剖开，观察内部的结构形状，从而可以比较和选用不同的剖视方法，画出不同的剖视图，避免了学生学完剖视后各种剖视方法不能灵活使用的弊端，提高了学生分析问题和解决问题的能力。在采用 CAD 绘制二维零件图的练习过程中，学生不可避免。

5.学习CAD制图,需要掌握的要点是什么

什么是CAD制图？

CAD (Computer Assistant Design)计算机辅助设计

衡量一个国家科技现代化和工业现代化的重要标志。

广泛应用于机械工程和建筑工程领域，同样广泛应用于环境工程领域。

CAD制图比传统图板画图具有很多优越性

CAD制图=设计方法+CAD软件应用

设计师绘制CAD图纸所必备的的条件：掌握环境工程设计方法；熟练掌握CAD软件

CAD图纸是工程师的语言。

设计部门用图纸表达设计思想和设计意图，生产部门用图纸指导加工和制造。

使用部门用图纸作为编制招标标书的依据，或用于使用和维护

施工部门应用图纸编制施工组织计划，编制投标报价及准备材料，组织施工。

建筑工程领域的任何工程技术人员和管理人员都要求具有一定的读图能力和绘图能力，读不懂图就象文盲一样，不可能胜任工作。

土建专业人员为贯彻国家建设规范，要求厂房的长度、屋高、门、窗、楼梯等尺寸服从模数制的规定。

从事环境工程的人员具备了土建CAD制图知识，才能更好地进行工艺设计。

与土建专业人员有共同的语言。

与其他专业人员很好地配合。

对土建工作提出要求，进行监督。

同时可以自已进行简单土建设计，使合理的工艺内容与完美的艺术形式相结合。

充分发挥创造性和空间想象力，在创意上能标新立异，把工艺设计搞得更好。
