钢铁流程(钢材最)
1.钢材最基础知识
1、碳素钢的定义及钢中五元素 含碳2%以下的铁碳合金称为钢。
碳素钢中的五元素是指化学成份中的主要组成物，即 C、Si、Mn、S、P（碳、硅、锰、硫、磷）。其次是在炼钢过程中不可避免地会混入气体，含O、H、N（氧、氢、氮）。
此外，用铝—硅脱氧镇静工艺中，必然在钢水中含有 Al，当Als（酸溶铝）≥0。020%时， 还有细化晶粒的作用。
2、钢铁是怎样炼成的？ 炼钢的主要任务是按所炼钢种的质量要求，调整钢中碳和合金元素含量到规定范围之内，并使P、S、H、O、N等杂质的含量降至允 许限量之下。 炼钢过程实质上是一个氧化过程，炉料中过剩的碳被氧化，燃烧成CO气体逸出，其它Si、P、Mn 等氧化后进入炉渣中。
S部份进入 炼渣中，部份则生成SO2排出。当钢水成份和温度达到工艺要求后，即可出钢。
为了除去钢中过剩的氧及调整化学成份，可以添加脱氧剂和铁合金或合金元素。 3、转炉炼钢简介 从鱼雷车运来的铁水经过脱硫、挡渣等处理后即可倒入转炉中作为主要炉料，另加10% 以下的废钢。
然后，向转炉内吹氧燃烧，铁 水中的过量碳被氧化并放出大量热量，当探头测得达到预定的低碳含量时，即停止吹氧 并出钢。一般在钢包中需进行脱氧及调整成份操作；然后在钢液表面抛上碳化稻壳防止钢水被氧化，即可送往连铸或模铸工区。
对要求高的钢种可增加底吹氩、RH真空处理、喷粉处理（喷SI—CA粉及变性石灰）可以有效降低钢中的气体与夹杂，并有进一步降 碳及降硫的作用。在这些炉外精炼措施后还可以最终微调成份，满足优质钢材的需求。
4、初轧 模铸钢锭采取热装、热送新工艺，进入均热炉加热，然后通过初轧机及钢坯连轧机轧成板坯、管坯、小方坯等初轧产品，经过切头、切尾、表面清理，（火焰清理、打磨）高品质产品则还需对初轧坯进行扒皮和探伤，检验合格后入库。 目前初轧厂的产品有初轧板坯、轧制方坯、氧气瓶用钢坯、齿轮用圆管坯、铁路车辆用车轴坯及塑模用钢等。
初轧板坯主要供应热轧厂作为原料；轧制方坯除部份外供，主要送往高速线材轧机作原料。 由于连铸板坯的先进性，初轧板坯的需求量大为削减，因此转向上述其它产品了。
5、热连轧 用连铸板坯或初轧板坯作原料，经步进式加热炉加热，高压水除鳞后进入粗轧机，粗轧料经切头、尾、再进入精轧机，实施计算机 控制轧制，终轧后即经过层流冷却（计算机控制冷却速率）和卷取机卷取、成为直发卷。直发卷的头、尾往往呈舌状及鱼尾状，厚度、宽度精度较差，边部常存在浪形、折边、塔形等缺陷。
其卷重较重、钢卷内径为760mm。（一般制管行业喜欢使用。）
将直发卷经切头、切尾、切边及多道次的矫直、平整等精整线处理后，再切板或重卷，即成为：热轧钢板、平整热轧钢卷、纵切带等产品。 热轧精整卷若经酸洗去除氧化皮并涂油后即成热轧酸洗板卷。
该产品有局部替代冷轧板的趋向，价格适中，深受广大用户喜爱。 宝钢新投资的一条热轧酸洗线正在紧张建设中。
6、冷连轧 用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。 轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退 火线。
轧硬卷重一般在6~13.5吨，钢卷内径为610mm。 一般冷连轧板、卷均应经过连续退火（CAPL机组）或罩式炉退火消除冷作硬化及轧制应力，达到相应标准规定的力学性能指标。
冷轧钢板的表面质量、外观、尺寸精度均优于热轧板，且其产品厚度右轧薄至0.18mm左右，因此深受广大用户青睐。 以冷轧钢卷为基板进行产品的深加工，成为高附加值产品。
如电镀锌、热镀锌、耐指纹电镀锌、彩涂钢板卷及减振复合钢板、PVC 复膜钢板等，使这些产品具有美观、高抗腐蚀等优良品质，得到了广泛应用。 冷轧钢卷经退火后必须进行精整，包括切头、尾、切边、矫平、平整、重卷、或纵剪切板等。
冷轧产品广泛应用于汽车制造、家电 产品、仪表开关、建筑、办公家具等行业。钢板捆包后的每包重量为3~5吨。
平整分卷重一般为3~10吨/卷。钢卷内径610mm。
7、钢的力学性能 7.1拉力试验 按标准制备的拉力试样，安装在拉力试验机的夹头内，对试样缓慢施加单轴向拉伸应力，直至试样被拉断为止的试验称作拉力试验。 7.1.1强度 金属材料在外力作用下，抵抗变形和断裂的能力叫强度。
强度指标包括：比例极限、弹性极限、屈服强度、抗拉强度等。 7.1.2比例极限 对金属施加拉力，金属存在着力与变形成直线比例的阶段，而这个阶段的最大极限负荷Pp除以试样的原横截面积即为比例极限，用 σ P表示。
7.1.3弹性极限 金属受外力作用发生了变形，外力去掉后，能完全恢复原来的形状，这种变形称为弹性变形。金属能保持弹性变形的最大应力称为弹性极限，用σe表示。
7.1.4抗拉强度 试样拉伸时，在拉断前所承受的最大负荷除以原横截面积所得的应力，称作抗拉强度，用σb表示。当材料所受的外应力大于其抗拉强度时，将会发生断裂。
因此σb越高，则表示它能承受愈大的外应。
2.钢铁生产工艺流程

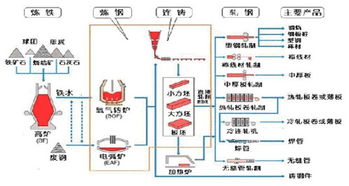

钢铁生产工艺主要包括炼铁、炼钢、轧钢等流程，简要解释如下： （1）炼铁：就是把烧结矿和块矿中的铁还原出来的过程。
焦炭、烧结矿、块矿连同少量的石灰石、一起送入高炉中冶炀成液态生铁（铁水），然后送往炼钢厂作为炼钢的原料。 （2）烁钢：是把原料（铁水和废钢等）里过多的碳及硫、磷等杂质去掉并加入这量的合金成分。
（3）连铸：将钢水经中间罐迕续注入用水冷却的结品器里，凝成坯壳后，从结晶器以稳定的速度拉出，再经喷水冷却，待全部凝固后，切成指定长度的连铸坯。 （4）轧钢：连铸出来的钢锭和连铸坯以热轧方式在不同的轧钢机轧制成各类钢。
【扩展资料】 钢铁工业的解释： 钢铁工业系指生产生铁、钢、钢材、工业纯铁和铁合金的工业，是世界所有工业化国家的基础工业之一。经济学家通常把钢产量或人均钢产量作为衡量各国经济实力的一项重要指标。
钢铁工业亦称黑色冶金工业。钢铁工业是重要的基础工业部门，是发展国民经济与国防建设的物质基础。
冶金工业的水平也是衡量一个国家工业化的标志。钢铁工业是庞大的重工业部门。
它的原料、燃料及辅助材料资源状况，影响着钢铁工业规模、产品质量、经济效益和布局方向。 参考资料： 钢铁工业-百度百科：钢铁工业-百度百科。
3.钢厂完整工艺流程
钢厂完整工艺流程：
采矿→选矿→烧结→炼铁→炼钢→热轧→冷轧→硅钢。
辅助生产工艺：焦化、制氧、燃气、自备电、动力。
铁粉是经过矿山开采由选矿厂生产的，铁份含量一般多在60%以上（越高越好），要从铁粉中得到铁，办法是采用高炉还原法。
为了适应高炉的冶炼，必须要将铁粉先加工成块状，这就需要将铁粉加上石灰石采用烧结机或球团设备制成大小均匀的块状。
在加入到高炉中时，同时配入焦炭（作燃料同时起支撑作用），高炉鼓入热风（1150度左右），这样，在高炉的底部就会形成液态的铁水，从高炉的出铁口定时放出。
在联合企业，为了利用能源，液态的铁水是通过铁水罐直接送往炼钢厂的。
由于炼铁工艺是还原气氛，不能去除有害成分—硫，为了保证钢的质量，现在有的工艺是在炼铁厂炉前或在炼钢厂入炉前，还配有脱硫工序。
现在炼钢的工艺设备有2种，即转炉、电炉。
扩展资料：
钢，是对含碳量质量百分比介于0.02%至2.06%之间的铁碳合金的统称。钢的化学成分可以有很大变化，只含碳元素的钢称为碳素钢（碳钢）或普通钢。
在实际生产中，钢往往根据用途的不同含有不同的合金元素，比如：锰、镍、钒等等。
人类对钢的应用和研究历史相当悠久，但是直到19世纪贝氏炼钢法发明之前，钢的制取都是一项高成本低效率的工作。
参考资料：搜狗百科-炼钢
4.钢铁生产的具体流程是什么
烧结---炼铁---炼钢---连铸（模铸）---轧钢 烧结：就是把铁矿粉造块，为高炉提供精料的一种方法。
是利用铁矿粉、熔剂、燃料及返矿按一定比例制成块状冶炼原料的一个过程。 炼铁——高炉的冶炼过程主要目的是用铁矿石经济高效的得到温度和成分合乎要求的液态生铁。
高炉冶炼的全过程可以概括为：在尽量低能量消耗的条件下，通过受控炉料及煤气流的逆向运动，高效率的完成还原、造渣、传热及渣铁反应等过程，得到化学成分与温度较为理想的液态金属产品。 高炉炉料经各种化学还原反应生产出合格铁水然后通过鱼雷罐送入炼钢，然后作为炼钢原料入转炉冶炼成钢。
炉渣经水冲渣排入渣池，通过渣水分离，炉渣排走，水循环利用。 高炉冶炼过程中产生的付产品——高炉煤气做为低热值气体燃料供热风炉，烧结，锅炉，预热炉和加热炉等使用。
炼钢——广义上说就是铁水通过氧化反应脱碳、升温、合金化的过程。它的主要任务是脱碳、脱氧、升温、去除气体和非金属夹杂、合金化。
连铸——就是合格钢水在铸机中冷却成坯的过程。 轧钢：在旋转的轧辊间改变钢坯形状的压力加工过程。
5.钢铁是怎么炼成的要详细过程
炼铁：
输料系统把烧结矿（由烧结厂烧成的）、焦碳、石灰石等原料输入到高炉顶的布料系统，由布料系统均匀的按一定比例布入炉内。热风系统将风吹进高炉，焦碳燃烧形成一定的高温（1150--1200度）化学气氛，烧结矿中铁的氧化物在这种温度和环境下发生还原反应。
矿石中的氧一部分形成二氧化碳，一部分变成一氧化碳，还有一些杂质气体被高温排走，进入除尘净化系统和高炉燃气回收系统，无用的二氧化碳被排走，一氧化碳被回收再利用。矿石中的铁被还原后在高温下行成液态铁水。
铁水又叫生铁。生铁可分三类：一类是供炼钢用的钢铁（硅SI含量小于1.25%）；一类是供浇铸机件和工具的铸造铁（硅含量大于1.25%）；还有一类是铁合金（主要是锰铁和硅铁）。
炼钢：
实质上是将铁水（生铁）加温并添加不同的元素，通过吹氧等手段，使铁的含碳量降低到0.2-1.7%的冶炼过程。可炼出多种不同质地的钢。如加锰，就炼出锰钢；加镍、铬、钛就炼出不易生锈的钢。
扩展资料：
铁碳合金分为钢与生铁两大类，钢是含碳量为0.03%~2%的铁碳合金。碳钢是最常用的普通钢，冶炼方便、加工容易、价格低廉，而且在多数情况下能满足使用要求，所以应用十分普遍。按含碳量不同，碳钢又分为低碳钢、中碳钢和高碳钢。随含碳量升高，碳钢的硬度增加、韧性下降。
合金钢又叫特种钢，在碳钢的基础上加入一种或多种合金元素，使钢的组织结构和性能发生变化，从而具有一些特殊性能，如高硬度、高耐磨性、高韧性、耐腐蚀性，等等。经常加入钢中的合金元素有Si、W、Mn、Cr、Ni、Mo、V、Ti等。
合金钢的资源相当丰富，除Cr、Co不足，Mn品位较低外，W、Mo、V、Ti和稀土金属储量都很高。21世纪初，合金钢在钢的总产量中的比例将有大幅度增长。
含碳量2%~4.3%的铁碳合金称生铁。生铁硬而脆，但耐压耐磨。根据生铁中碳存在的形态不同又可分为白口铁、灰口铁和球墨铸铁。白口铁中碳以Fe3C形态分布，断口呈银白色，质硬而脆，不能进行机械加工，是炼钢的原料，故又称炼钢生铁。
碳以片状石墨形态分布的称灰口铁，断口呈银灰色，易切削，易铸，耐磨。若碳以球状石墨分布则称球墨铸铁，其机械性能、加工性能接近于钢。在铸铁中加入特种合金元素可得特种铸铁，如加入Cr，耐磨性可大幅度提高，在特种条件下有十分重要的应用。
钢铁中碳的来源：炼铁的原料之一是铁矿石，铁矿石主要成份是Fe2O3，没有碳。炼铁的原料之二是焦碳。炼铁过程部分焦碳留在了铁水中，导致铁水中含碳。钢铁的生产 由铁矿石炼生铁。
由生铁作原料炼钢，炼钢的过程主要是除碳的过程.还不能将碳除尽，钢需要有一定量的碳，性能才达到最佳。
按冶炼设备分
⑴转炉钢 用转炉吹炼的钢，可分为底吹、侧吹、顶吹和空气吹炼、纯氧吹练等转炉钢；根据炉衬的不同，又分酸性和碱性两种。
⑵平炉钢 用平炉炼制的钢，按炉衬材料的不同分为酸性和碱性两种，一般平炉钢多为碱性。
⑶电炉钢 用电炉炼制的钢，有电弧炉钢、感应炉钢及真空感应炉钢等。工业上大量生产的，是碱性电弧炉钢。
按钢的品质分
⑴普通钢 钢中含杂质元素较多，含硫量ws一般≤O.05%，含磷量wP≤0.045%，如碳素结构钢、低合金结构钢等。
⑵优质钢 钢中含杂质元素较少，含硫及磷量ws、wp，一般均≤0.04%，如优质碳素结构钢、合金结构钢、碳素工具钢和合金工具钢、弹簧钢、轴承钢等。
⑶高级优质钢 钢中含杂质元素极少，含硫量ws一般≤O.03%，含磷量wP≤0.035%，如合金结构钢和工具钢等。高级优质钢在钢号后面，通常加符号“A”或汉字“高”以便识别。
参考资料：搜狗百科-钢铁
6.钢铁的入库流程出库流程钢铁的入库流程、出库流程、库存控制方法和
太复杂了，一句两句说不完。
比如说热轧卷吧，生产完毕后，要送样，进行力学实验，作性能分析，成品区域要将钢卷信息单打印出来，贴在钢卷上，待性能分析完毕后出性能结果，根据结果将钢卷分为合格卷还是不合格卷，这些都完毕后就可以办理入库手续，销售公司就可以根据钢卷信息单进行出库，发货。 至于库存控制方法，只要是通过物流调度中心和销售公司和热轧卷生产单位，三家的配合，最优化的原则就是车不等卷，卷不等车，这是降低库存的最好方法，但是要做到这一点是非常难得，尤其是在经济危机过程中，市场的变化太大，但是要抓住一点就是抓住现在的市场是买家市场，还是卖家市场，如果是买家市场，那么抓住物流系统是中心，如果是卖家市场，抓住生产环节，是中心，但是其他环节是无法忽略的，缺一不可啊。
对于在库管理，那就把6S管理做好就可以了。进出都记录好就可以了。
7.炼钢有哪些工艺流程
炼钢指的是将铁水冶炼成钢水
而您说的选矿，烧结，球团，是高炉冶炼的原料准备阶段，当完成烧结，造球后进入高炉利用高炉内的还原性环境将铁水从铁矿石从还原出来，为下一阶段的炼钢提供原料供给。
炼钢利用转炉内的氧化性环境将铁水中过量的碳氧化成一氧化碳和二氧化碳，达到钢水要求的碳含量。当然在炼钢厂房内一般来说还要有转炉之前的铁水脱硫预处理，转炉出钢后的钢水精炼（LF或LF+RH或LF+VD,VOD等），完成精炼后用行车调运至连铸机的大包回转台，进行连铸浇铸的工序环节，为后续的轧钢厂提供钢坯原料。
整个联合钢铁厂的工艺流程为：原料码头（各种原料集中卸载存放区域）——烧结（矿石造块或造球团）——高炉（炼铁）——炼钢（铁水预处理-转炉或电炉-精炼-连铸）-轧钢
