板式换热器(如何学习板式换热器相关知识)

1.如何学习板式换热器相关知识

(1)首先根据换热器的换热面积及结垢厚度，计算出需要准备的F2不锈钢/铝专用型清洗剂原液数量； （2）根据换热器的管路容积，准备好清洗剂的容器，能满足循环需要即可，容器内表面要求干净无氧化层或者使用非金属材质的容器； （3）根据换热器内部循环压力要求，准备好可供循环的工业离心泵，准备好泵与换热器及容器的连接管路，必要时要制作法兰连接并连接好管路；（参考图三） 向左转|向右转 （4）根据垢层厚度或者是清洗时间来确定是否需要对（1st-TECH） F2清洗剂原液进行稀释，稀释比例根据情况不同可控制在1:1~1:5 之间； （5）在容器内倒入足够量的 F2清洗剂开始对换热设备进行循环清洗。

换热设备不用拆卸，可在线清洗； （6）循环清洗过程中由于清洗剂与垢质发生化学反应，在溶液槽内可发现有明显溶解的垢质杂质及泡沫； （7）清洗一段时间后，用 PH 试纸对清洗剂进行测试，测试结果PH值如高于 4~5 左右时，需适量添加清洗剂原液继续清洗。并适时将循环管路的进、出口调换进行反循环清洗； （8）清洗过程中要时刻对清洗剂进行测试，保持PH值在 3 以内有效范围且长时间再没有变化时，说明换热设备已经清洗干净； （9）在容器内换入清水进行循环冲洗置换，把残留在设备内的已经剥离的垢质和其它杂质冲洗干净，冲洗过程也需要调换进、出口管路进行反复冲洗。

2.板式换热器工作原理

板式换热器由众多的不锈钢传热片和前后外罩在真空、加热炉中加热钎焊而成，如图4-18所示。

图4-18 板式换热器

图中板上的四个孔分别为热流体和冷流体的进出口，在板四周的焊接线内，形成冷、热流体通道，流体在流动过程中通过板壁进行热交换。板片的支撑形状，一般有点支撑形、波纹形、人字形等，有利于破坏流体的层流规律，使之产生众多的旋涡，起到强化传热的作用。

板式换热器具有优异的传热性能，目前在家用中央空调器组中得到广泛应用。

但由于板式换热器水侧的通道过窄，且在高温下容易结垢，而产生堵塞，所以对冷却水质的要求较高。

3.板式换热器的基本结构

原发布者：王一一great

板式换热器结构及工作原理要了解板式换热器，首先看一下其结构图：板式换热器是按一定的间隔，由多层波纹形的传热板片，通过焊接或由橡胶垫片压紧构成的高效换热设备。按其加工工艺分为可拆式换热器和全焊接不可拆式换热器，办焊接式换热器是介于两者之间的结构，即两种流体作为相对独立的结构体进行组装的。板片的焊接或组装遵循两两交替排列原则组装时，两组交替排列。为增加换热板片面积和刚性，换热板片被冲压成各种波纹形状，目前多为v型沟槽，当流体在低流速状态下形成湍流，从而强化传热的效果，防止在板片上形成结垢。板上的四个角孔，设计成流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。 板式换热器的特点：（1）由于采用0.6mm—0.8mm不锈钢片，传热效率得以极大的提高。（2）体积小，是管壳式换热器体积的1/3——1/5，既节省了金属材料，又减少了占地面积。（3）组装灵活，便于推行标准作业，从而为进一步降低生产成本带来可能。（4）不易结构，清洗方便，便于日常维护。（5）由于体积小、响应迅速，运行热损失小。（6）焊接式板式换热器的缺点是焊接工艺要求高、带来成本的增加：可拆卸换热器运行温度受密封材料制约，一般在200摄氏度以下，耐压能力也较差。 实际应用中，根据不同用户的要求，选择不同的换热器。一般工矿企业、社区楼宇集中供热换热站采用可拆式换热器，家庭生活用热水、室内空调等小功率用户

4.什么是板式换热器

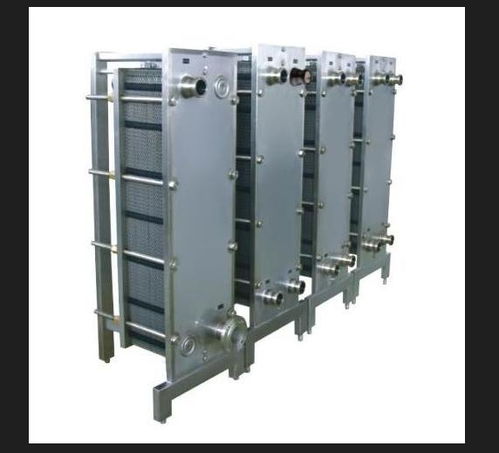

板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换 热器。

各种板片之间形成薄矩形通道，通过半片进行热量交换。工作流体在两块板片间形成的窄小而曲折的 通道中流过。

冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。 板式换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。

板式换热器的基本原理，就是传递热量，即把热流体的热量，通过换热板片传递给另一侧的冷流体，使得热流体的温度下降，冷流体的温度上升。 热、冷流体分别在换热板片两侧的两个通道反向流动，他们始终处于隔离状态，彼此并不接触混合。

板式换热器主要有换热板片、密封胶垫、夹紧板、导杆、夹紧螺杆等零部件组成。换热板片由不锈钢板压制成型，它上面开有4个流道孔，中部压成v形波纹，四周和流通孔周围压有密封槽，密封槽内是密封胶垫。

换热板片通过两导杆定位对齐，两夹紧板有夹紧螺杆降其中的换热板片和密封胶垫压紧，从而形成换热器的内腔换热流道。相邻换热板片的v形波纹方向安装时相反，接触点彼此相互支撑。

5.板式换热器的工作原理

板式换热器工作原理；板式换热器是用薄金属板压制成的换热板片，通过叠装而成的一种换热器。

各种板片之间形成薄矩形通道，通过半片进行热量交换。板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又将冷热流体分开，工作流体在两块板片间形成的窄小而曲折的通道中流过。

冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。板片之间由密封垫片进行密封并导流，分隔出冷/热两个流体通道，与相隔的板片进行热量交换，以达到用户所需温度。

两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。 板式换热器每块板片四角都有开孔，组装成板束后形成流体的分配管和汇集管，冷/热介质热量交换后，从各自的汇集管回流后循环利用。

换热板片冲压成各种波纹形状，目前多为v型沟槽，防止在板片上形成结垢。 扩展资料 板式换热器主要有，传热板片，密封垫片，压紧板，导轨以及夹紧螺栓是板式换热器的主要部件组成。

传热板片主要起换热作用的元件，一般波纹做成人字形，按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。 两端压板主要是夹紧压住所有的传热板片，保证流体介质不泄漏。

密封垫片主要是在热热板片之间起密封作用，板式换热器的泄漏多是因为密封垫片错位或者老化引起的。夹紧螺栓主要是夹紧封头和换热板片的作用。

参考资料来源；百度百科--板式换热器。
