cad电气图(电气图的基本识图步骤和方法有哪些)

1.电气图的基本识图步骤和方法有哪些

1. 识读电气图的基本方法有些电气图虽然不算太复杂，但如果不从电路原理上掌握其连线规律，诊断线路故障就比较困难，所以要顺利修好常用电气设备，就必须读懂和掌握电气图，尤其是初学者，更要学会识读电气图。

对于各类电气图的识读，通常有以下几种基本识图方法。1）结合电工、电子技术基础知识看图在实际生产的各个领域中，所有电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。

因此，要想迅速、准确地看懂电气图，必须具备一定的电工、电子技术知识。例如三相笼型异步电动机的正转和反转控制，就利用了电动机的旋转方向由三相电源的相序来决定的原理，用倒顺开关或两个接触器进行切换，改变输入电动机的电源相序，从而改变电动机的旋转方向。

2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种控制开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互控制关系及在整个电路中的地位和作用。

3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。不管多么复杂的电路，几乎都是由若干典型电路组成的。

因此，熟悉各种典型电路，在看图时就迅速地分清主次，抓住主要矛盾，从而看懂较复杂的电路图。4）结合有关图纸说明看图图纸说明表述了该电气图的所有电气设备的名称及其数码代号，通过阅读说明可以初步了解该图有哪些电气设备。

然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连线、控制关系，就可以尽快读懂该图，了解该电路的特点和构成。5）结合电气图的制图要求看图电气图的绘制有一些基本规则和要求，这些规则和要求是为了加强图纸的规范性、通用性和示意性而提出的。

可以利用这些制图知识准确看图。制图基本知识包括以下几个方面：a.在绘制电路图时，各种电气元件都使用国家统一规定的文字符号和图形符号。

b.主电路部分用粗线画出，控制电路部分用细线画出。一般情况下，主电路画在左侧，控制电路画在右侧。

c.统一电器的各部分不画在一起，根据其作用原理分散绘出时，为了便于识别，它们用同一文字符号标注。d.对完成具有相同性质任务的几个电气元件，在文字符号后加数码以示区别。

e.电路中所有电气元件都按“平常”状态绘制。2. 识读电气图的基本步骤电气图的识读通常有以下几个基本步骤。

1）阅读设备说明书阅读设备说明书，可以了解设备的机械结构、电气传动方式、电气控制要求；电动机和电气元件的分布情况及设备的使用操作方法；各种按钮、开关、熔断器等的作用。2）阅读图纸说明拿到图纸后首先要看图纸说明，搞清设计的内容和施工要求，就能了解图纸的大体情况，抓住读图的重点。

图纸说明通常包括图纸的目录、技术说明、元器件明细表和施工说明等。3）阅读主题栏在认真阅读图纸说明的基础上，接着阅读主标题栏，了解电气图的名称及标题栏中有关内容。

凭借有关的电路基础知识，对该电气图的类型、性质、作用等有明确的认识，同时大致了解电气图的内容。4）识读系统图（或框图）阅读图纸说明后，就要识读系统图（或框图），从而了解整个系统（或分系统）的情况，即它们的基本组成、相互关系及其主要特征，为进一步理解系统（或分系统）的工作打下基础。

5）识读电路图为了进一步理解系统（或分系统）的工作原理，需仔细识读电路图。电路图是电气图的核心，看图难度大。

对于复杂的电路图，应先看相关的逻辑图和功能图。识读电路图时，先要分清主电路和控制电路、交流电路和直流电路，其次按照先看主电路再看控制电路的顺序看图。

看主电路时，通常从下往上看，即从用电设备开始，经控制元件，顺次往电源方向看。通过识读主电路，要搞清用电设备是怎样从电源取电的，电源经过哪些元件到达负载等。

看控制电路时，应自上而下、从左向右看，即先看电源，再看各条回路。通过看控制电路，要搞清它的回路构成、各元件间的联系（如顺序、互锁等）、控制关系和在什么条件下回路构成通路或断路，分析各回路元件的工作状况及其对主电路的控制情况，从而搞清楚整个系统的工作原理。

6）识读接线图接线图时以电路图为依据绘制的，因此要对照电路图来看接线图。看接线图时，也要先看主电路再看控制电路。

看接线图要根据端子标志、回路标号，从电源端顺次查下去，搞清线路的走向和电路的连接方法，即搞清每个元件是如何通过连线构成闭合回路的。看主电路时，从电源输入端开始，顺次经控制元件和线路到用电设备，与看电路图有所不同。

看控制电路时，要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析。接线图中的线号是电气。

2.CAD电气制图

我们首先需要具备的是电脑的具体选择，一般制作cad电气制图需要一部好一些电脑，配置比较低的电脑作出的图基本是低质量的，不能够显现图片的精确，而且使用的时候也十分卡机，这样对于我们制图来说是不能使用的，我们选择的电脑要有一定的配置要求。

选择cad电气制图的电脑我们要选择显卡显卡性能一流的，我这里需要说明的时候显卡区分很多，我们要选择的是合适制图的显卡，而不是游戏显卡，所以我们如果资金允许的话最好购买六千以上的电脑，此类电脑对于制图有很大的帮助。

我们使用cad电气制图的时候千万要先学会一些必要的基本方法，这类基本方法在很多地方都有，一般视频教程也很多，大家可以到百度视频打开【搜索】然后我们可以输入【cad基础教程】就会出现很多入门知识，大家要先学习一下。

我们要做好学习和熟悉AUTOCAD各种操作界面及其基本使用方法，基本的熟练使用AUTOCAD进行准确的二维图形绘制、图层管理、设置图纸、尺寸绘制及设置打印输出文件，我们还要懂得cad的操作常识，在cad升级的情况下也要不断的学习新的知识，这样才可以熟练掌握。

希望大家看完我的文章多多支持我，cad电气制图很不简单，但是是我们平时需要的一项技术，大家有兴趣可以加我的粉丝，有什么问题大家也可以百度HI我留言和我探讨，我希望大家一起分享知识。下面也有我的微博，里面也有一些我的数据和文章，大家可以参考。

3.用CAD怎么画电气系统图

1、首先双击打开插件快捷方式图标就会一同运行主程序进入主窗口，在插件工具栏中点击系统元件。

2、紧接着把系统元件下点击元件插入。

3、然后在弹出电气图块窗口中，点击常用元件右侧下拉三角，其中包含各项元件的名称可选择切换。

4、在选择对应元件后，会自动列出图例图块，点击可进行选择使用。

5、最后点选电气图例图块以后，在绘图区确定插入位置鼠标左键点击一下即可完成电气系统图。

4.用cad画电气图的一般步骤是

使用专业电气cad软件如SuperWORKS可以智能快速绘制电气原理图！

SuperWORKS是利驰软件历经15年持续不断的升级换代开发的专业的电气CAD设计软件，SuperWORKS可帮助电气及自动化工程师轻松进行电气原理图绘制、修改，材料明细的统计、生成，可自动生成端子表、电缆表、接线表、开闭表及接线图，提供了丰富设计图库及库管理功能，有效帮助提高电气设计效率和质量。

经过多年来的不断努力，电气设计CAD软件SuperWORKS目前已经系列化，包括工厂版、供用电版、IEC版、变电二次版、教育版等，适用范围分别不同。目前SuperWORKS IEC版已可以支持最新的AutoCAD2007/2008/2009平台。而且目前IEC版软件和变电二次版软件有试用版可以下载试用，敬请登陆.cn了解详情和下载试用。

附图是黑盒子元件处理功能示图：即可以使用端号批标注命令对一组电气符号的端号进行批标注；可以以围框形式，把一组相关的多端或单端电气符号定义成一个组合元件，使得对PLC等智能控制单元的处理极为方便。

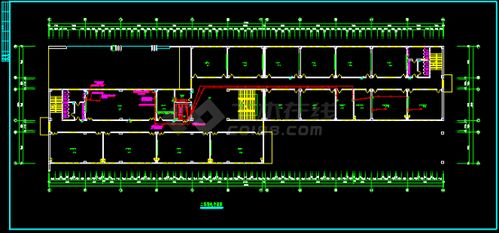

5.AutoCAD绘制建筑电气图的技巧有哪些

1 建立元件库 在绘制建筑电气图的时候，经常要反复用到一些电气元件，如灯具、开关、插座等。

这时如果有一个自己的元件库，放置一些常用的元器件，使用时直接从库中调用，就方便得多了。下面就以插座为例说明如何建立元件库。

1） 在AutoCAD 中新建一个文件夹，取名ku ，作为元件库，存放元件。 2） 在平面图中画出插座符号。

3） 在命令提示处输入block ，启动块命令。4） 在Block name （ ？) ：提示下键入块的名字cz。

5） 出现提示Insertion base point ： ，选取块的插入点。6） 在Se2lect object ： 的提示下，选中整个插座。

7） 按回车键确认选择，插座图消失，被保存到名为cz 的块中。8） 输入oops 命令，插座又恢复到原来的位置上。

9） 输入wblock 命令，并选择将文件保存在元件库ku 中，并取文件名为与块一致的名字cz。10） 在Block name ：提示下键入= ，将cz 块转存为cz 文件。

这样元件库中的插座就制作完成了。用此方法可以将自己所需要的各种元器件都制作在元件库中。

如果有现成的电气图，则可以直接从图中选取需要的电器元件制作成块，保存到库中，以后直接从库中调用即可。 2 Polyedit 命令的应用 一般建筑图中的墙线为粗线，而建筑电气设计中要求为细线，所以需要将所有的粗实线改为细实线。

在AutoCAD 中使用Polyedit 命令，可以达到这一目的：1） 输入polyedit 命令，在Selectpolyline 提示下选择需改变宽度的多义线。2） 在Close/ Joint/Width/ ┄┄提示下，键入选项J 。

3） 在select polyline ：提示下，键入all 。 选中所有与所选多义线连接在一起的粗线。

4） 在Close/Joint/ Width/ ┄┄提示下，键入代表宽度选项的W。5） 在Enternew width for all segments ： 提示下，键入需要的宽度。

这样，所有跟所选粗实线连接在一起的粗实线就都变为细实线了。 需要注意的是，在第三步中一定要输入选项all ，否则就得一条一条地改变多义线的宽度了。

3 巧妙利用辅助层 绘制建筑电气图纸时，经常需要将元件放在合适的位置上。例如，将灯具放在房间屋顶的中央。

此时如果建立一个辅助层，在辅助图层中划上辅助线，将会给绘图带来许多便利。 1） 输入命令layer 。

2） 选择New 按钮。3） 键入fuzhu ，作为辅助层的层名， 并选择合适的颜色。

在绘图时打开辅助层，作出辅助线。例如，在辅助层中划出一个房间的对角线，布置灯具时就可以选择这条辅助线的中点。

等打印图纸时再把辅助层关闭。 这样就免去了一条一条删除辅助线的麻烦。

4 measure 命令的使用 在绘制屋顶避雷平面图时，需将避雷支架布置在屋檐四周，这时如果使用measure 命令，可以迅速将所有避雷支架布好。其具体做法是：1） 在屋顶平面图中划出一个支架*（或从自己的元件库中调出） 。

2） 使用block 命令将其制作成名为zj 的块。3） 输入measure 命令， 选择需安装支架的避雷线。

4） 在 / Block ：下键入选项B。5） 键入支架*的块名zj 。

6） 在Segment length ：提示下，键入所需要的分段长度。 这样避雷支架就一次性布置好了，不需要再一个支架一个支架地布置了。

使用此命令时注意，首先需要将避雷线连接成一整条多义线，否则，支架就仅仅布置在所选的一段避雷线上。 5 提高作图速度 熟练了AutoCAD 的各项功能后，接下来的工作就是运用AutoCAD 更快地作图。

下面就是提高作图速度的几种办法。 511 输入命令 AutoCAD 提供了从根菜单或下拉菜单中选取命令的方法，也为用户提供了从提示区直接输入命令的方法，并且从键盘上输入命令比一项一项地翻菜单要快得多，而且大部分常用命令都存在简化命令，即只输入命令的第一个英文字母即可。

例如，画直线有以下几种方法：第一种，从根菜单中选择draw ，并选择其下拉菜单中的line。第二种，在提示区command ：后输入line。

第三种，在提示区command ：后输入l 。比较可知，第三种方法最为快捷。

所以，平时画图是最好使用键盘输入命令，并注意记忆各命令的简化命令。 512 显示多个平铺视口 在绘电气图时常常会碰到需要在一张大图纸的不同部分或不同的图纸之间来回转换，这时可以使用vports 命令，在屏幕上同时显示几个不同的窗口，在需要的那个窗口中绘图。

513 定制工具栏 AutoCAD 有一套标准的工具栏。 但为了更方便、更有效地获取最常用的AutoCAD 命令，我们可以自定义这些工具栏，为作图提供方便。

其步骤为：1） 创建新的工具栏，并使其显示为浮动工具栏。2） 在命令行输入toolbar 命令，谈出“自定义”对话框。

3） 单击“命令”标签，显示“自定义工具栏”命令分类对话框。 4） 在“命令”对话框的“分类”列表下，选择所需要的命令种类。

5） 把命令及图标拖到工具栏中。

6.如何用CAD画电路图啊

1、首先打开CAD，进入到模型模式。

2、然后使用绘图工具，去绘制电器元器件，将没有的都绘制出块。

3、然后选中绘制的电器元器件，输入W命令，点击回车。

4、然后在弹出来的窗口，点击选择对象按钮，选中一下元器件。

5、之后设置好保存的位置，以便一会使用，点击【确定】按钮。

6、然后点击CAD界面上方的【插入】，在弹出来的选项，点击【块】。

7、之后会弹出来插入窗口，选择要插入的块，也就是电器元器件，可以输入块的位置，也可以去图里面调整，点击【确定】。

8、最后我们将所有的电器元器件插入，并绘制好线路，就可以在cad里面画电路图成功，如图所示。
