电力图(看电气图应具备哪些)
1.看电气图应具备哪些基础知识
一、熟悉电气图的有关规定
读电气图，需要了解有关电气工程的各种标准和规范，特别是导线的表示法、电气图形符号、电气文字符号、线路及照明灯具的标注方法等应重点了解。
二、熟悉常用电气图的特点
各种电气图都有一些独特的绘制和表示方法，只有了解各种电气的特点，才可能明白电气图所表达的含义。也只有了解电气图的特点，才能有针对性地读图，达到事半功倍的效果。
例如，在电路原理图中，各电器触点位置都按电路未通电未受外力作用时的常态位置画出，分析原理时，应从触点的常态位置出发。
在电路原理图中，各电气元件不画实际的外形图，而采用国家规定的统一国标符号画出。
在电路原理图中，各电气元件不按它们的实际位置画在一起，而是按其线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。
在电路原理图中，对有直接电联系的交叉导线连接点，用小黑点表示，无直接电联系的交叉导线连接点则不画小黑圆点。
2.电气图的基本识图步骤和方法有哪些
1. 识读电气图的基本方法 有些电气图虽然不算太复杂，但如果不从电路原理上掌握其连线规律，诊断线路故障就比较困难，所以要顺利修好常用电气设备，就必须读懂和掌握电气图，尤其是初学者，更要学会识读电气图。
对于各类电气图的识读，通常有以下几种基本识图方法。1）结合电工、电子技术基础知识看图 在实际生产的各个领域中，所有电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。
因此，要想迅速、准确地看懂电气图，必须具备一定的电工、电子技术知识。例如三相笼型异步电动机的正转和反转控制，就利用了电动机的旋转方向由三相电源的相序来决定的原理，用倒顺开关或两个接触器进行切换，改变输入电动机的电源相序，从而改变电动机的旋转方向。
2）结合电气元件的结构和工作原理看图 在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种控制开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互控制关系及在整个电路中的地位和作用。
3）结合典型电路识图 典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。不管多么复杂的电路，几乎都是由若干典型电路组成的。
因此，熟悉各种典型电路，在看图时就迅速地分清主次，抓住主要矛盾，从而看懂较复杂的电路图。4）结合有关图纸说明看图 图纸说明表述了该电气图的所有电气设备的名称及其数码代号，通过阅读说明可以初步了解该图有哪些电气设备。
然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连线、控制关系，就可以尽快读懂该图，了解该电路的特点和构成。5）结合电气图的制图要求看图 电气图的绘制有一些基本规则和要求，这些规则和要求是为了加强图纸的规范性、通用性和示意性而提出的。
可以利用这些制图知识准确看图。制图基本知识包括以下几个方面：a.在绘制电路图时，各种电气元件都使用国家统一规定的文字符号和图形符号。
b.主电路部分用粗线画出，控制电路部分用细线画出。一般情况下，主电路画在左侧，控制电路画在右侧。
c.统一电器的各部分不画在一起，根据其作用原理分散绘出时，为了便于识别，它们用同一文字符号标注。d.对完成具有相同性质任务的几个电气元件，在文字符号后加数码以示区别。
e.电路中所有电气元件都按“平常”状态绘制。2. 识读电气图的基本步骤 电气图的识读通常有以下几个基本步骤。
1）阅读设备说明书 阅读设备说明书，可以了解设备的机械结构、电气传动方式、电气控制要求；电动机和电气元件的分布情况及设备的使用操作方法；各种按钮、开关、熔断器等的作用。2）阅读图纸说明 拿到图纸后首先要看图纸说明，搞清设计的内容和施工要求，就能了解图纸的大体情况，抓住读图的重点。
图纸说明通常包括图纸的目录、技术说明、元器件明细表和施工说明等。3）阅读主题栏 在认真阅读图纸说明的基础上，接着阅读主标题栏，了解电气图的名称及标题栏中有关内容。
凭借有关的电路基础知识，对该电气图的类型、性质、作用等有明确的认识，同时大致了解电气图的内容。4）识读系统图（或框图） 阅读图纸说明后，就要识读系统图（或框图），从而了解整个系统（或分系统）的情况，即它们的基本组成、相互关系及其主要特征，为进一步理解系统（或分系统）的工作打下基础。
5）识读电路图 为了进一步理解系统（或分系统）的工作原理，需仔细识读电路图。电路图是电气图的核心，看图难度大。
对于复杂的电路图，应先看相关的逻辑图和功能图。识读电路图时，先要分清主电路和控制电路、交流电路和直流电路，其次按照先看主电路再看控制电路的顺序看图。
看主电路时，通常从下往上看，即从用电设备开始，经控制元件，顺次往电源方向看。通过识读主电路，要搞清用电设备是怎样从电源取电的，电源经过哪些元件到达负载等。
看控制电路时，应自上而下、从左向右看，即先看电源，再看各条回路。通过看控制电路，要搞清它的回路构成、各元件间的联系（如顺序、互锁等）、控制关系和在什么条件下回路构成通路或断路，分析各回路元件的工作状况及其对主电路的控制情况，从而搞清楚整个系统的工作原理。
6）识读接线图 接线图时以电路图为依据绘制的，因此要对照电路图来看接线图。看接线图时，也要先看主电路再看控制电路。
看接线图要根据端子标志、回路标号，从电源端顺次查下去，搞清线路的走向和电路的连接方法，即搞清每个元件是如何通过连线构成闭合回路的。看主电路时，从电源输入端开始，顺次经控制元件和线路到用电设备，与看电路图有所不同。
看控制电路时，要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析。接线图中的线号。
3.看电气图应具备哪些基础知识
一、熟悉电气图的有关规定读电气图，需要了解有关电气工程的各种标准和规范，特别是导线的表示法、电气图形符号、电气文字符号、线路及照明灯具的标注方法等应重点了解。
二、熟悉常用电气图的特点各种电气图都有一些独特的绘制和表示方法，只有了解各种电气的特点，才可能明白电气图所表达的含义。也只有了解电气图的特点，才能有针对性地读图，达到事半功倍的效果。
例如，在电路原理图中，各电器触点位置都按电路未通电未受外力作用时的常态位置画出，分析原理时，应从触点的常态位置出发。在电路原理图中，各电气元件不画实际的外形图，而采用国家规定的统一国标符号画出。
在电路原理图中，各电气元件不按它们的实际位置画在一起，而是按其线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。在电路原理图中，对有直接电联系的交叉导线连接点，用小黑点表示，无直接电联系的交叉导线连接点则不画小黑圆点。
4.电气图的基本识图步骤和方法有哪些
1）结合电工、电子技术基础知识看图 在实际生产的各个领域中，所有电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。
因此，要想迅速、准确地看懂电气图，必须具备一定的电工、电子技术知识。例如三相笼型异步电动机的正转和反转控制，就利用了电动机的旋转方向由三相电源的相序来决定的原理，用倒顺开关或两个接触器进行切换，改变输入电动机的电源相序，从而改变电动机的旋转方向。
2）结合电气元件的结构和工作原理看图 在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种控制开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互控制关系及在整个电路中的地位和作用。
3）结合典型电路识图 典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。 不管多么复杂的电路，几乎都是由若干典型电路组成的。
因此，熟悉各种典型电路，在看图时就迅速地分清主次，抓住主要矛盾，从而看懂较复杂的电路图。4）结合有关图纸说明看图 图纸说明表述了该电气图的所有电气设备的名称及其数码代号，通过阅读说明可以初步了解该图有哪些电气设备。
然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连线、控制关系，就可以尽快读懂该图，了解该电路的特点和构成。5）结合电气图的制图要求看图 电气图的绘制有一些基本规则和要求，这些规则和要求是为了加强图纸的规范性、通用性和示意性而提出的。
可以利用这些制图知识准确看图。
5.怎样快速读懂电气图纸
看懂电气图，首先具备电工基础知识，熟悉各种电气设备的原理，掌握各种电气设备的运行、控制方法，（熟知几类典型的控制线路很有必要）；其次，要掌握电气“工程文字”即各种电气图形符号、字符符号等。
识读电路图的步骤
1、先阅读设备说明书
了解设备的机械结构、电气传动控制方式以及设备元件的分布等。
2、认真阅读图纸说明
了解设计内容和施工要求，以便抓住识读电路图的要点。
3、认真查阅标题栏
了解电气图的名称及标题栏中的内容，同时也了解该电气图的相关内容。
4、识读电路图
对于复杂的电路图，为了系统地、清晰地描述，常常会给出功能图（或功能描述）和逻辑图，首先要看懂功能图和逻辑图，然后按功能将电路图划分条块，按每个功能区块
基本要求：
1）从简单到复杂，循序渐进地看图：从看简单的电路开始，搞清每一个电气符号的含义，明确每一个电气元件的作用，理解电路的工作原理，为看复杂电气图打下基础。
2）应具有电工学、电子技术的基础知识：要掌握电工学和电子技术理论，掌握电动机、变压器、开关等电气元器件的原理。
3）要熟记和会用电气图形符号和字符符号：电气图是由图形符号和字符符号组成的。图形符号和字符符号很多，从个人专业出发熟读背会本专业的图形符号和字符符号，然后逐步扩大，就能读懂更多的电路图。
4）熟悉各类电气图的典型电路：一些典型的电路要熟悉，典型电路认识多了，可以触类旁通、举一反三。
5）了解涉及电气图的有关标准和规程：看图的目的是用来指导施工、安装，指导运行、维修和管理。有些技术要求不一定都在图纸上标注出来，而是按国家标准或技术规程规范做出明确规定的。
看图的一般步骤
1）看主回路：从下往上看，即先从用电设备开始，经电气元件，顺序地往电源端看。
2）看控制回路：从上往下看，从左向右看。要注意控制回路右侧的功能标注。
结合主回路和控制回路，动态地将控制回路和主回路的动作顺序关系搞清楚。

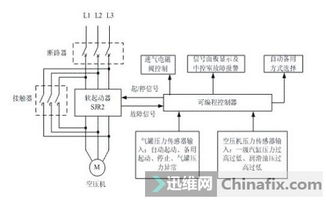

结合几个典型线路图进行讲解。
6.如何看懂电工电路图
标准情况下是红色、黄色是火线，绿色是零线，黄绿画线是地线，如果为了确保安全最好用电笔试一下。火线接到插座标L的口，零线接到N口，地线接到PE口。
有点地方还有公用火线或者零线要用万能表测或看线路是不是并一起的就是公用的，
以保护人身安全为目的，把电气设备不带电的金属外壳接地或接零，叫做保护接地及保 护接零。
一、保 护 接 地
在中性点不接地的三相电源系统中，当接到这个系统上的某电气设备因绝缘损坏而使外壳带电时，如果人站在地上用手触及外壳，由于输电线与地之间有分布电容存在，将有电流通过人体及分布电容回到电源，使人触电，在一般情况下这个电流是不大的。但是，如果电网分布很广，或者电网绝缘强度显著下降，这个电流可能达到危险程度，这就必须采取安全措施
二、保 护 接 零
（一）保护接零的概念
所谓保护接零（又称接零保护）就是在中性点接地的系统中，将电气设备在正常情况下不带电的金属部分与零线作良好的金属连接。是采用保护接零情况下故障电流的 当某一相绝缘损坏使相线碰壳，外壳带电时，由于外壳采用了保护接零措施，因此该相线和零线构成回路，单相短路电流很大，足以使线路上的保护装置（如熔断器）迅速熔断，从而将漏电设备与电源断开，从而避免人身触电的可能性
7.怎样识读电气控制电路图
一、怎样看电气控制电路图
1.电路的结构形式和所能完成的任务是多种多样的，就构成电路的目的来说一般有两个：一是进行电能的传输、分配与转换；二是进行信息的传递和处理。 2.电气图的布局要求重点突出信息流及各功能单元间的功能关系，因此图线的布置应有利于识别各种过程及信息流向，并且图中的各部分之间的间隔要均匀。对于因果关系清楚的电气图，其布局顺序应使信息的基本流向为自左至右或从上到下。eg，在电子线路中，输入在左边，输出在右边。
3.电器元件工作状态的表示方法
所有电器元件均按自然状态表示。所谓“自然状态”或“自然位置”是指电器元件或设备的可动部分处于未得电、未受外力或不工作的状态或位置。Eg.
1）继电器、接触器和电磁铁的线圈未得电时，动铁芯未被吸合，因而其触头处于尚未动作的位置；
2）断路器、负荷开关和隔离开关处在断开位置；
3）零位操作的手动控制开关在零位状态或位置，不带零位的手动控制开关在图中规定的位置；
4）机械操作开关、按钮和行程开关处在非工作状态或不受力状态时的位置；
5）保护用电器处在设备正常工作状态时的位置，如继电器处在双金属片未受热而未脱扣时的位置；速度继电器处在主轴转速为零时的位置；
6）标有“OFF”位置的有多个稳定位置的手动开关处在“OFF”位置；未标有断开“OFF”位置的控制开关处在图中规定的位置。
4.拖动是指原动机带动生产机械运转；电力拖动是指由电动机带动生产机械运转的拖动方式；电力拖动系统或生产机械系统是指由电动机、控制装置、传动装置、生产机械以及电源组成的整体。
5.电气控制图是指以电动机或生产机械的电气控制装置为主要描述对象，表示其工作原理、电气接线、安装方法等的图样。
电气控制图分为：1）电气控制原理图即电气控制电路图；2）电气安装接线图；3）电气元件布置图。
电气控制电路图一般分为主电路和控制电路（即辅助电路）两个部分。
6.电气原理图（即电路图）中的接触器、继电器的线圈与受其控制的触头的从属关系（即触头位置）应按下述方法标志：
1）在每个接触器线圈的文字符号KM的下面画两条竖直线，分成左、中、右（或上、中、下）3栏，把受其控制而动作的触头所处在的图区号数字，按表1规定的内容填上。对备用的触头，在相应的栏中用记号“X”标出。
