二极管的工作原理是什么(二极管工作原理是什么)
二极管的工作原理是什么
二极管工作原理是：
二极管的主要原理就是利用PN结的单向导电性，在PN结上加上引线和封装就成了一个二极管。晶体二极管为一个由P型半导体和N型半导体形成的PN结。
在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于PN结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流。
二极管的主要应用：
几乎在所有的电子电路中，都要用到半导体二极管。半导体二极管在电路中的使用能够起到保护电路，延长电路寿命等作用。
半导体二极管的发展，使得集成电路更加优化，在各个领域都起到了积极的作用。二极管在集成电路中的作用很多，维持着集成电路正常工作。下面简要介绍二极管在以下四种电路中的作用。
二极管的工作原理

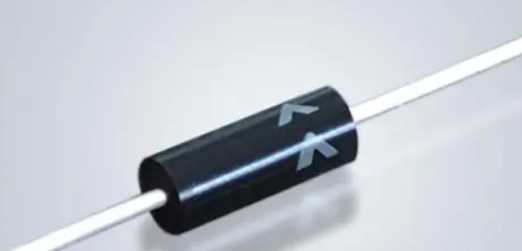

二极管，（英语：Diode），电子元件当中，一种具有两个电极的装置，只允许电流由单一方向流过，许多的使用是应用其整流的功能。而变容二极管（Varicap
Diode）则用来当作电子式的可调电容器。大部分二极管所具备的电流方向性我们通常称之为“整流（Rectifying）”功能。二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断
（称为逆向偏压）。因此，二极管可以想成电子版的逆止阀。
（a）VD截止，Uo=3V。
过程：假定VD截止，则其阴极为6V，阳极为3V，二极管承受反向电压，截止。输出电压Uo=3V。
（b）VD1截止，VD2导通，假定VD1，VD2为理想二极管，则输出电压Uo=0V
过程：假定VD1，VD2截止，则VD1阴极6V，阳极-12V，反压，截止。VD2阳极0V，阴极为-12V，正向电压导通，假定二极管理想，无压降，则其阴极为0V，VD1仍承受反压，维持截止状态。最终输出电压被VD2短路，输出0V。
（C）VD1导通，VD2截止，假定二极管理想，则输出电压Uo=-3V。
过程：假定VD1，VD2截止，则VD1阴极-3V，阳极+12V，导通，其阳极被嵌位在-3V，由此VD2阳极-3V，阴极0V，反压截止。输出电压Uo=-3V。
二极管的工作原理

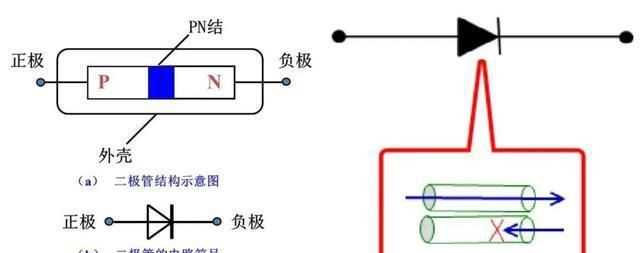

二极管又称晶体二极管,简称二极管(diode)，另外，还有早期的真空电子二极管;它是一种具有单向传导电流的电子器件。在半导体二极管内部有一个PN结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流的转导性。
一般来讲，晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层，构成自建电场。当外加电压等于零时，由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态，这也是常态下的二极管特性。
外加正向电压时，在正向特性的起始部分，正向电压很小，不足以克服PN结内电场的阻挡作用，正向电流几乎为零，这一段称为死区。这个不能使二极管导通的正向电压称为死区电压。当正向电压大于死区电压以后，PN结内电场被克服，二极管导通，电流随电压增大而迅速上升。在正常使用的电流范围内，导通时二极管的端电压几乎维持不变，这个电压称为二极管的正向电压。

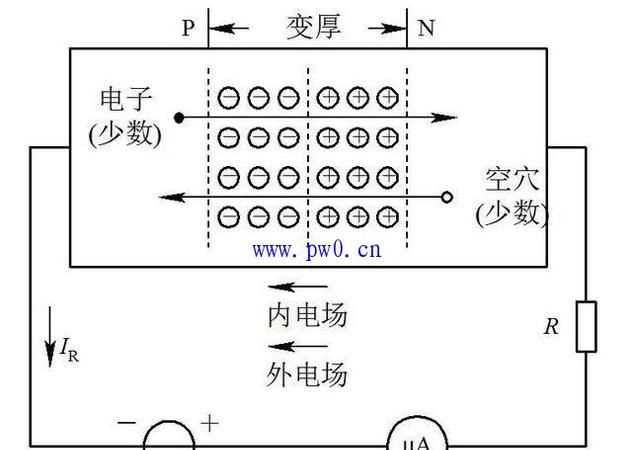

反向性,外加反向电压不超过一定范围时，通过二极管的电流是少数载流子漂移运动所形成反向电流，由于反向电流很小，二极管处于截止状态。这个反向电流又称为反向饱和电流或漏电流，二极管的反向饱和电流受温度影响很大。
击穿,外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。引起电击穿的临界电压称为二极管反向击穿电压。电击穿时二极管失去单向导电性。如果二极管没有因电击穿而引起过热，则单向导电性不一定会被永久破坏，在撤除外加电压后，其性能仍可恢复，否则二极管就损坏了。因而使用时应避免二极管外加的反向电压过高。

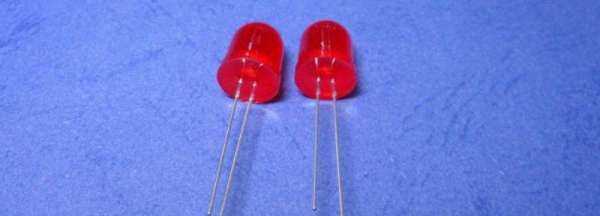

二极管的管压降：硅二极管(不发光类型)正向管压降0.7V，锗管正向管压降为0.3V，发光二极管正向管压降会随不同发光颜色而不同。主要有三种颜色，具体压降参考值如下：红色发光二极管的压降为2.0–2.2V，黄色发光二极管的压降为1.8—2.0V，绿色发光二极管的压降为3.0—3.2V，正常发光时的额定电流约为20mA。二极管的电压与电流不是线性关系，所以在将不同的二极管并联的时候要接相适应的电阻。
在二极管加有正向电压，当电压值较小时，电流极小;当电压超过0.6V时，电流开始按指数规律增大，通常称此为二极管的开启电压;当电压达到约0.7V时，二极管处于完全导通状态，通常称此电压为二极管的导通电压，用符号UD表示。对于锗二极管，开启电压为0.2V，导通电压UD约为0.3V。—-重庆达标电子为您解答
二极管工作原理
正向导电，反向不导电。晶体二极管是一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成了空间电荷层，并且建有自建电场，当不存在外加电压时，p-n结两边载流子浓度差引起扩散电流和自建电场，引起的漂移电流相等而处于电平衡状态。
1、二极管工作原理（正向导电，反向不导电），晶体二极管是一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成了空间电荷层，并且建有自建电场，当不存在外加电压时，因为p-n结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当产生正向电压偏置时，外界电场与自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流（也就是导电的原因）。当产生反向电压偏置时，外界电场与自建电场进一步加强，形成在一定反向电压范围中与反向偏置电压值无关的反向饱和电流I0（这也就是不导电的原因）。
2、当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
以上就是关于二极管工作原理 ,二极管的工作原理是什么的全部内容，以及二极管工作原理 的相关内容,希望能够帮到您。
