变形测试还测试方法(油气管道变形检测的技术方法)

1.油气管道变形检测的技术方法有哪些

一、管道检测技术的发展方向 长输油气管道运行过程中通常受到来自内、外两个环境的腐蚀，内腐蚀主要由输送介质、管内积液、污物以及管道内应力等联合作用形成；外腐蚀通常因涂层破坏、失效产生。

内腐蚀一般采 用情管、加缓蚀剂等手段来处理，近年来随着管道业主对管道运行管理的加强以及对输送介质的严格要求，内腐蚀在很大程度上得到了控制。目前国内外长输油气管道腐蚀控制主要发展方向是在外防腐方面，因而管道检测也重点针对因外腐蚀造成的涂层缺陷及管道缺陷。

近年来，随着计算机技术的广泛普及和应用，国内外检测技术都得到了迅猛发展，管道检测技术逐渐形成管道内、外检测技术（涂层检测、智能检测）两个分枝。通常情况下涂层破损、失效处下方的管道同样受到腐蚀，管道外检测技术的目的是检测涂层及阴极保护有效性的基础上，通过挖坑检测，达到检测管体腐蚀缺陷的目的，对于目前大多数布局北内检测条件的管道是十分有效的。

管道内检测技术主要用于发现管道内外腐蚀、局部变形以及焊缝裂纹等缺陷，也可间接判断涂层的完好性。 二、管道外检测技术 埋地管道通常采用涂层与电法保护（CP）共同组成的防护系统联合作用进行外腐蚀控制，这2种方法起着一种互补作用：涂层是阴极保护即经济又有效，而阴极保护又使涂层出现针孔或损伤的地方受到控制。

该方法是已被公认的最佳保护办法并已被广泛用于对埋地管道腐蚀的控制。 涂层是保护埋地管道免遭外界腐蚀的第一道防线，其保护效果直接影响着电法保护电流的工作效率，NACE1993年年会第17号论文指出：“正确涂敷的涂层应该为埋地构件提供99 %的保护需求，而余下的1%才由阴极保护提供”。

因此要求涂层具有良好的电绝缘性、黏附性、连续性及耐腐蚀性等综合性能，对其完整性的维护是至关重要的。涂层综合性能受许多因素的影响，诸如涂层材料、补口技术、施工质量、腐蚀环境以及管理水平等，并且管道运行一段时间后，涂层综合性能会出现不同程度的下降，表现为老化、龟裂、剥离、破损等状况，管体表面因直接或间接接触空气、土壤而发生腐蚀，如果不能对涂层进行有效的检测、维护，最终将导致管道穿孔、破裂破坏事故。

涂层检测技术是在对管道不开挖的前提下，采用专用设备在地面非接触性地对涂层综合性能进行检测，科学、准确、经济地对涂层老化及破损缺陷定位，对缺陷大小进行分类统计，同时针对缺陷大小、数量进行综合评价并提出整改计划，以指导管道业主对管道涂层状况的掌握，并及实践性维护，保证涂层的完整性及完好性。 国内实施管道外检测技术始于20世纪80年代中期，检测方法主要包括标准管/地电位检测、皮尔逊（Pearson）涂层绝缘电阻测试、管内电流测试等。

检测结果对涂层的总体评价到了重要作用，但在缺陷准确定位、合理指导大修方面尚有较大的差距。近年来，通过世界银行贷款以及与国外管道公司交流，管道外检测设备因价格相对较为便宜，操作较为方便，国外管道外间的技术已广泛应用于国内长输油气管道涂层检测，目前国内管道外检测技术基本上达到先进发达国家水平，在实际工作中应用较为广泛的外检测技术主要包括：标准管/地电位检测、皮尔逊检测、密间距电位测试、多频观众电流测试、直流电为梯度测试。

1. 标准管/地点位检测技术（P/S） 该技术主要用于监测阴极保护效果的有效性，采用万用表测试接地CU/CuSO4电极与管道金属表面某一点之间的电位，通过电位距离曲线了解电位分布情况，用以区别当前电位与以往电位的差别，还可通过测得的阴极保护电位是否满足标准衡量涂层状况。该法快速、简单，现仍广泛用于管道管理部门对管道涂层及阴极保护日常管理及监测中。

2. 皮尔逊监测技术（PS） 该技术是用来找出涂层缺陷和缺陷区域的方法，由于不需阴极保护电流，只需要将发射机的交流信号（1000 Hz）加载在管道上，因操作简单、快速曾广泛使用与涂层监测中。但检测结果准确率低，以受外界电流的干扰，不同的土壤和涂层段组都能引起信号的改变，判断是缺陷以及缺陷大小依赖于操作员的经验。

3. 密间距电位测试技术（CIS、CIPS） 密间距电位测试（Close Interval Survey）和密间距极化电位（Close Interval Potential Survey）监测类似于标准管/地电位（P/S）测试法，其本质是管地电位加密测试和加密断电电位测试技术。通过测试阴极保护在管道上的密集电位和密集化电位，确定阴极保护效果的有效性，并可间接找出缺陷位置、大小，反映涂层状况。

该方法也有局限性，其准确率较低，其准确率较低，依赖于操作者经验，易受外界干扰，有的读书误差达200~300 mV。 4. PCM多频管中电流测试 多频管中点留法是监测涂层漏电状况的新技术，是以管中电流梯度测试法为基础的改进型涂层检测方法。

它选用了目前较为先进的PCM仪器，按已知检测间距测出电流量，测定电流梯度的分布，描绘出整个管道的概貌，可快速、经济地找出电流信号漏失较严重的管段，并通过计算机分析评价涂层的状况，再使用PCM仪器的“A”字架检测地表电位梯度精确定位涂层破点。该方法是与不同规格、材。

2.建筑物沉降变形观测的方法有几种

建筑物变形观测 （就找了这些） 测定建筑物及其地基在建筑物本身的荷载或受外力作用下，一定时间段内所产生的变形量及其数据的分析和处理工作。

内容包括沉降、倾斜、位移、挠曲、风振等变形观测项目。其目的是监视建筑物在施工过程中和竣工后，投入使用中的安全情况；验证地质勘察资料和设计数据的可靠程度；研究变形的原因和规律，以改进设计理论和施工方法。

建筑物地基和基础变形观测 内容主要有： 基坑回弹测量 在基坑开挖前、中、后期，测出事先埋设在基底面上的观测点，由于基坑开挖引起的高程变化。开挖前和开挖后两次的高程差为基坑的总回弹量。

地基分层沉降测量 测出埋设在不同土层上的观测点因荷载增加而引起的高程变化，以求得各土层的沉降量和受压层的最大深度。 建筑物的沉降测量 测出建筑物或基础上的观测点，因时间推移或因地基发生变化所引起的高程差异，比较不同周期的观测值即得沉降量。

以上内容都属于以垂直位移为主的变形观测，其方法是首先按建筑场地地形、地质条件和对变形观测的精度要求，合理布设变形控制网点（见工程控制测量）。在建筑物附近比较稳固的位置埋设工作基点，直接用以测定建筑物上的观测点的位移，尽可能在变形影响以外的稳固位置埋设基准点（检查点），用以检核工作基点本身的稳固性（见地面沉降和水平位移观测）。

工作基点与基准点一般都组成网形，用精密水准测量的方法来施测和检验。高程变化值的测定通常采用精密水准方法，也可用液体静力水准仪、气泡倾斜仪、电子水准器等进行测量。

建筑物上部变形观测 内容主要有： 倾斜观测 测定建筑物顶部由于地基有差异沉降或受外力作用而产生的垂直偏差。通常在顶部和墙基设置观测点，定期观测其相对位移值，也可直接观测顶部中心点相对于底部中心点的位移值，然后推算建筑物的倾斜度。

位移观测 测定建筑物因受侧向荷载的影响而产生的水平位移量，观测点的建立视工程情况和位移的方向而定。 裂缝观测 测出建筑物因基础有局部不均匀沉降而使墙体出现的裂缝。

一般在裂缝两侧设置观测标志，定期观测其位置变化，以取得裂缝的大小和走向等资料。 挠度观测 测定建筑物受力后产生的挠曲程度。

一般测定设置在建筑物垂直面内不同高度观测点相对于底点的水平位移值。 摆动和转动观测 测定高层建筑物和高耸构筑物在风振、地震、日照等外力作用下的摆动量和扭曲程度。

上述内容多属于以水平位移为主的变形观测，其方法除在稳定地区建立变形控制网，检验工作基点或基准点的稳固性外，通常使用测角前方交会法、经纬仪投影法、观测水平角法、激光准直法和垂线观测法等，来定期测定观测点的位置变化。对于特定方向的水平位移，还可用视准线法和引张线法进行观测。

近年来，开始应用的近景摄影测量方法，对于测定地基基础与建筑物沉降、建筑物倾斜、测求裂缝参数、模型变形状态参数，以及建筑机械构件变形的检验等方面都有一定的效果。近景摄影测量通常使用摄影经纬仪、普通摄影机或高速摄影机，按正直、等偏、交向等摄影方式，可在一定时间段或瞬间连续记录建筑物和试验模型的大量点位变形信息。

并使用立体坐标量测仪、电子计算机、精密立体测图仪或解析测图仪，按解析法或模拟解析法，测定观测点随时间所产生的二维或三维相对变形量。所摄得的像片，作为档案资料还可在其他任何时候进行检核量测。

变形观测的数据处理与分析 首先，将观测成果进行初步整理，再以时间或荷载为横坐标，以累计变形量为纵坐标，绘制各种变形过程线，以便初步了解变形的幅度、趋势和建筑物的安全情况。其次，要对观测资料进行归纳和分析。

通常采用回归分析的方法，先选择合适的拟合方法，再按最小二乘法与统计检验的原理求得回归方程，从而找出变形的规律性。由此方程即可根据各个自变量来推求所需因变量（即变形值），以推算、预报今后的变形情况，研究应采取的措施。

对于基准点、工作基点和观测点稳固性的检验，在有固定的起算点时，用统计检验的方法，根据定期重复观测的结果，用最小二乘法计算各点的离差矢量，进行F（两个正态母体的方差是否相等）检验，以判断水准点高程的变化是由于水准点的升降还是由于观测的误差所引起。在没有固定的起算点时，采用秩亏自由网平差方法计算各点的位移值，根据定期重复观测成果，判断其稳定性。

随着高大建筑的增多和古建筑的维修，变形观测工作愈来愈受到人们的重视。变形控制网的布设，已在研究应用优化设计的理论和方法；观测方法除了沿用一些行之有效的传统观测仪器和方法外，将逐步应用全能激光测量仪、自动垂直仪、电子测斜仪、位移摄影探索器等光电、电子仪器和摄影测量技术，使测量过程日趋自动化；观测数据的处理，已广泛应用数理统计的方法来检验点位的稳定性，由单一变量统计分析发展到多变量动态的定性定量统计分析，对建筑物的安全将提供更可靠的预测与预报。

3.动态变形监测有哪些方法

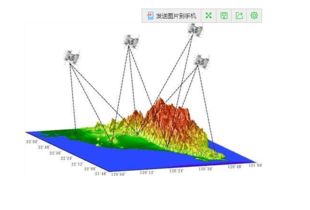

1.实时动态gps测量方法 将一台gps接收机安置在变形体外稳固处作为连续运行的基准站，另外一台或数台gps接收机天线安置在变形点上作为流动站进行连续观测. 2.近景摄影测量方法 在变形体周围的稳定点上安置高精度数码相机，对变形体进行摄影，然后通过数字摄影测量处理获得变形信息.该法的特点是：信息量丰富，可同时获得变形体上大批目标点的变形信息；摄影影像完整记录了变形体各时期的状态，便于后续处理；外业工作量小，效率高，劳动强度低；可用于监测不同形式的变形，如缓慢、快速或动态的变形；观测时不需要接触被监测物体等. 3.地面三维激光扫描方法 利用地面三维激光扫描系统以一定间隔对变形体表面进行扫描，大量采集三维坐标数据（点云数据），通过去噪、拟合和建模，获得变形体的变形信息.该法的特点是信息全面和丰富；对变形体非接触测量；便于对变形体进行整体变形研究等.。

4.地砖变形的检测方法有哪些

这个需要专业的部门，不过您买的时候就需要注意挑选，教您一些方法检验方法：1。

可以进行敲打，声音清脆说明瓷砖瓷化密度和硬度高、质量好（用手轻轻敲击地砖，若此砖发出"噗、噗"的声音那表明它的烧结度不够，质地比较次。若发出轻微的"咚咚"声，它的质地相对于前一块来讲就比较坚硬）（其实方法很简单，用手去敲，高密度的瓷砖敲出来有玻璃清脆的香声。

而低密度的瓷砖发出沉闷的砖瓦的声音。）2。

测测瓷砖的吸水率，吸水率越低，代表瓷砖的内在稳定性越高，也就越适合湿气或水分含量较高的空间（比如卫生间、厨房），不会产生黑斑等问题3。用一杯水倒在瓷砖背面，水渍扩散迅速，说明吸水率偏高，反之则较低4。

可以用硬物刮一下瓷砖釉面，如果留下痕迹，说明品质差5。看看瓷砖的颜色清不清晰，凭肉眼看一下有没有针孔，针孔容易堆积脏物6。

瓷砖的平整度，侧面平直，铺起来容易，效果也好（目测法，将地砖置于平整面上，看其四边是否与平整面完全吻合，同时看瓷砖四个角是否均是直角，再将瓷砖置于同一品种及同一型号的瓷砖中观察其色差程度）7。 选择地砖时经常看到材料商放在地上使劲地踩，这只能说明他的地砖底部平整而不能说明他的瓷砖质量好8。

在地面划一下，差的瓷砖因密度关系，完完全全象是一支粉笔，划到哪都印痕。9。

重点一在"看"。一看等级。

优等品最佳，三等品和等外品则让人担心了；二看外观和釉面。 好的瓷砖无凸凹、鼓突、翘角等问题，边直面平。

釉面光洁，无颗粒或色彩深浅不一现象；三看图案。图案要细腻，无明显漏色、错位、断线或深浅不一。

10。重点二在"听"。

以一手的拇指、食指和中指夹瓷砖一角，轻松垂下，另一手食指轻击瓷砖中下部，如声音清亮、悦耳为上品，如声音沉闷、涩浊为次品。

5.变压器绕组变形测试有哪些注意事项

变压器绕组变形判断方法注意事项：

a） 变压器绕组发生变形的必要条件是出口短路、近区短路或多次过流动作、运输中发生冲撞；

b） 在低频部分（几十kHz）频响曲线一般能够较好地重合，否则应首先怀疑测试接线接触不良；

c） 一般来说35kV及以下变压器（包括厂变）频响特性一致性可能较差，应在交接时留原始数据待比较；

d） 测得的频响曲线一般在+20~-80dB之间，如果超出应检查试验回路是否接触不良或断线；

e） 角接绕组分开试验时三相频响特性可能不一致；

f） 平衡绕组可能引起三相频响特性不一致；

g） 绕组严重变形会影响临近绕组的频响特性；

h） 有些小厂及现场检修的变压器，由于工艺较差可能导致变压器绕组频响特性不一致；

i） 有资料表明温度对频响特性有影响；

j） 纠结式绕组有换位导线时可能导致变压器绕组频响特性不一致；

6.地基变形计算参数有哪些

参数？原位测试在工程勘察中很重要。

主要有土体原位测试和掩体原位测试。其中：土体原位测试有：载荷试验，静力触探，旁压试验，圆锥动力触探实验和标准贯入实验，十字板剪切实验，抽注水实验。

这些实验一般都可以得到一下参数：地基土承载力特征值fk。地基土的变形模量E。

基础的沉降量，划分土层剖面，确定沙土孔隙比、相对密度，粉土、粘性土的稠度，估算图的强度、变形，反算地基土不排水抗剪强度。岩体原位测试有：波速实验、岩体变形实验，现场直剪实验，岩体应力测试。

得到的参数跟上面的基本一样。上学期学过的，希望对你有用。
