常见的保护电路方法(线路保护方法)

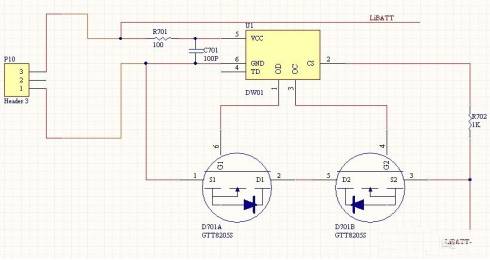

1.线路保护有哪些方法
主保护是距离保护（接地距离、相间距离），如果线路很短，定值难以整定，一般会考虑采用光纤电流差动保护作为线路的主保护，后备保护一般为零序过流保护。
保护线路原则：
1.铜铝线不能作为高压跌落式熔断器的内熔丝。高压跌落式熔断器的内熔丝一般用铜和银等材料制成，因为铜和银的电阻率很小，导电性能强，所以导线可以做细些，这样有利于灭弧，但它们的熔点很高，可使熔断器的熔管过热，易于损坏。所以用银和铜质做的熔丝，均采用人为的方法使熔丝的熔点降低，即在熔丝上焊上小锡珠或铅珠。当熔丝加热到锡（232℃）或铅（327℃）的熔点时，小球珠先熔化，使熔丝中断，中断点所形成的电弧使熔丝朝两边熔化，从而保护线路或电气设备不受过大电流的发热而损坏。
2.10kV电压互感器一次侧熔丝熔断后。不能用普通熔丝代替。l0kV电压互感器常采用RN2或RN4型熔断器做保护。其熔丝的额定电流是0.5A,1min内的熔断电流为o.6-1.8A.这两种熔断器的熔管均用石英砂填充，因而具有较好的灭弧性能和较大的断流容量（不小于1000MVA）。由于它的熔丝是采用镍铬丝制成，总电阻约为90Ω，因而具有限制短路电流的作用。若用普通熔丝代替，当电压互感器因故障或其他原因使熔丝熔断时，既不能限制短路电流，又不能熄灭电弧，很可能会烧毁设备，甚至酿成系统停电事故。所以当电压互：感器的熔丝熔断后，应当换用原规格的熔丝而不能用普通熔丝代替。
2.电气控制线路中,常见的保护环节有哪些类型
电气控制系统中保护环节有短路保护、过载保护、过电流保护、欠电压保护、弱磁保护。
1、短路保护要求具有瞬时特性，即要求在很短时间内切断电源。短路保护常用的方法有熔断器保护和低压断路器保护。
2、过载保护是指电动机的运行电流大于其额定电流，但在1.5倍额定电流以内。引起电动机过载的原因很多，如负载的突然增加、缺相运行或电源电压降低等。
3、过电流保护是区别于短路保护的一种电流型保护。所谓过电流是指电动机或电器元件超过其额定电流的运行状态，一般比短路电流小，不超过6倍额定电流。
4、欠电压保护，电动机应在一定的额定电压下才能正常工作，电压过高、过低或者工作过程中非人为因素的突然断电，都可能造成生产机械损坏或人身事故。
5、弱磁保护是触头断开电动机电枢回路线路接触器线圈电路，接触器线圈断电释放，接触器主触头断开电动机电枢回路，电动机断开电源，达到保护电动机的目的。
扩展资料：
电气控制功能：
1、自动控制功能。高压和大电流开关设备的体积是很大的，一般都采用操作系统来控制分、合闸，特别是当设备出了故障时，需要开关自动切断电路，要有一套自动控制的电气操作设备，对供电设备进行自动控制。
2、保护功能。电气设备与线路在运行过程中会发生故障，电流（或电压）会超过设备与线路允许工作的范围与限度，这就需要一套检测这些故障信号并对设备和线路进行自动调整（断开、切换等）的保护设备。
参考资料来源：搜狗百科-电气控制系统
3.电气控制系统中常用的保护措施有哪些
为了保证一次设备运行的可靠与安全，需要有许多辅助电气设备为之服务，能够实现某项控制功能的若干个电器组件的组合，称为控制回路或二次回路。这些设备要有以下功能：
(1)自动控制功能。高压和大电流开关设备的体积是很大的，一般都采用操作系统来控制分、合闸，特别是当设备出了故障时，需要开关自动切断电路，要有一套自动控制的电气操作设备，对供电设备进行自动控制。
(2)保护功能。电气设备与线路在运行过程中会发生故障，电流（或电压）会超过设备与线路允许工作的范围与限度，这就需要一套检测这些故障信号并对设备和线路进行自动调整（断开、切换等）的保护设备。
(3)监视功能。电是眼睛看不见的，一台设备是否带电或断电，从外表看无法分辨，这就需要设置各种视听信号，如灯光和音响等，对一次设备进行电气监视。
(4)测量功能。灯光和音响信号只能定性地表明设备的工作状态（有电或断电），如果想定量地知道电气设备的工作情况，还需要有各种仪表测量设备，测量线路的各种参数，如电压、电流、频率和功率的大小等。
在设备操作与监视当中，传统的操作组件、控制电器、仪表和信号等设备大多可被电脑控制系统及电子组件所取代，但在小型设备和就地局部控制的电路中仍有一定的应用范围。这也都是电路实现微机自动化控制的基础。
4.异步电动机实验电路中有几种保护的电路
三相异步电动机控制电路除了能满足被控设备生产工艺的控制要求外，还必须考虑到电路有发生故障和不正常工作情况的可靠性。
因为发生这些情况时会引起电流增大，电压和频率降低或升高、损毁。因此，控制电路中的保护环节是电动机控制系统中不可缺少的组成部分。
常用的保护电路有短路保护、过载保护、过电流保护、失电压保护和欠电压保护等。 1、短路保护 在电动机控制系统中，最常用和最危险的故障是多种形式的短路。
如电器或线路绝缘遭到损坏、控制电器及线路出现故障、操作或接线错误等，都可能造成短路事故。发生短路时，线路中产生的瞬时故障电流可达到额定电流的十几倍道几十倍，过大的短路电流将会使电器设备或配电设备受到损坏，甚至因电弧而引起火灾。
因此，当电路出现短路电流时，必须迅速、可靠地断开电源，这就要求短路保护装置应具有瞬时动作的特性。短路保护的常用方法是采用熔断器和低压断路器保护装置。
2、过电流保护 过电流保护是区别于短路保护的一种电流型保护。所谓过电流是指电动机或电器元件在超过其额定电流的状态下运行，一般比短路电流小，不超过6倍的额定电流。
在电动机的运行过程中产生这种过电流，比发生短路的可能性要大，特别是对于频繁起动和正反转、重复短时工作时的电动机更是如此。 过电流保护常用过电流继电器来实现，通常过电流继电器与接触器配合使用，即将过电流继电器线圈串接在被保护电路中，当电路电流达到其整定值时，过电流继电器动作，而过电流继电器常闭触点串接在接触器线圈电路中，使接触器线圈断电释放，接触器主触点断开来切断电动机电源。
这种过电流保护环节常用于直流电动机和三相绕线转子异步电动机的控制电路中。 3、过载保护 过载是指电动机在大于其额定电流的情况下运行，但过载电流超过额定电流的倍数要小些。
通常在额定电流的1.5倍以内。引起电动机过载的原因很多，如负载的突然增加，缺相运行以及电网电压降低等。
若电动机长期过载运行，其绕组的温升将超过允许值而使绝缘材料变脆、老化、寿命缩短，严重时会使电动机损坏。 过载保护装置要求具有反时限特性，且不会受电动机短时过载冲击电流或短路电流的影响而瞬时动作，所以通常用热继电器作过载保护。
当有6倍以上额定电流通过热继电器时，需经5秒后才动作，这样在热继电器未动作前，可能使热 继电器的发热元件先烧坏，所以在使用热继电器作过载保护时，还必须装有熔断器或抵压断路器的短路保护装置。由于过载保护特性与过电流保护不同，故不能用过电流保护方法来进行过载保护。
4、失电压保护 当电动机正常工作时，如果由于某种原因而发生电网突然断电，这时电源电压下降为零，电动机停转，生产设备的运动部件也随之停止。由于一般情况下操作人员不可能及时拉开电源开关。
如不采取措施，当电源恢复供电时，电动机便会自动启动运转，可能造成人身及设备事故，并引起电网过电流和瞬间网络下降。为防止电压恢复时电动机的自行启动或电器元件自行投入工作而设置的保护，称为失电压保护。
采用接触器和按钮控制的启动、停止，就具有失电压保护作用。这时因为当电源电压消失时，接触器就会自动释放而切断电动机电源，当电源电压恢复时，由于接触器自锁触点已断开，不会自行启动。
如果不是采用按钮而是用不能自动复位的手动开关、形成开关来控制接触器，必须采用专门的零电压继电器。工作过程中一旦断电，零电压继电器释放，其自锁电路断开，电源电压恢复时，不会自行启动。
5、欠电压保护 当电网电压降低时，电动机在欠电压下运行，在负载一定的情况下，电动机主磁通下降，电流增强。时间过长将会使电动机过热损坏同时欠压还会导致一些电器元件释放，使线路不能正常工作。
因此，当电源电压降到60%~80%额定电压时，将电动机电源切除而停止工作，这种保护成为欠电压保护。 除上述采用的接触器及按钮控制方式，利用接触器本身的欠电压保护作用外，还可采用欠电压继电器来进行欠电压保护。
其方法是将欠电压继电器线圈跨接在电源上，其常开触点串接在接触器控制回路中。当电网电压低于欠电压继电器整定值时，（吸合电压通常整定值为0.8~0.85UN，释放电压通常整定值为0.5~0.7UN）欠电压继电器动作试接触器释放，接触器主触点断开电动机电源实现欠电压保护。
6、断相保护 电动机运行时，如果电源任一相断开，电动机将在缺相情况下低速运转或堵转，定子电流很大，这时造成电动机绝缘及绕组烧毁的常见故障之一。因此应进行断相保护。
引起电动机断相得原因主要有：电动机定子绕组一相断线；电源一相断线；熔断器、接触器、低压断路器等接触不良或接头松动等。断相运行时，线路电流和电动机绕组连接因断相的形式（电源断相、绕组断相）的不同而不同；电动机负载越大，故障电流也越大。
断相保护的方法有：用带断相保护的热继电器、电压继电器、电流继电器与固态断相保护器等。
5.异步电动机实验电路中有几种保护的电路
三相异步电动机控制电路除了能满足被控设备生产工艺的控制要求外，还必须考虑到电路有发生故障和不正常工作情况的可靠性。
因为发生这些情况时会引起电流增大，电压和频率降低或升高、损毁。因此，控制电路中的保护环节是电动机控制系统中不可缺少的组成部分。
常用的保护电路有短路保护、过载保护、过电流保护、失电压保护和欠电压保护等。 1、短路保护 在电动机控制系统中，最常用和最危险的故障是多种形式的短路。
如电器或线路绝缘遭到损坏、控制电器及线路出现故障、操作或接线错误等，都可能造成短路事故。发生短路时，线路中产生的瞬时故障电流可达到额定电流的十几倍道几十倍，过大的短路电流将会使电器设备或配电设备受到损坏，甚至因电弧而引起火灾。
因此，当电路出现短路电流时，必须迅速、可靠地断开电源，这就要求短路保护装置应具有瞬时动作的特性。短路保护的常用方法是采用熔断器和低压断路器保护装置。
2、过电流保护 过电流保护是区别于短路保护的一种电流型保护。所谓过电流是指电动机或电器元件在超过其额定电流的状态下运行，一般比短路电流小，不超过6倍的额定电流。
在电动机的运行过程中产生这种过电流，比发生短路的可能性要大，特别是对于频繁起动和正反转、重复短时工作时的电动机更是如此。 过电流保护常用过电流继电器来实现，通常过电流继电器与接触器配合使用，即将过电流继电器线圈串接在被保护电路中，当电路电流达到其整定值时，过电流继电器动作，而过电流继电器常闭触点串接在接触器线圈电路中，使接触器线圈断电释放，接触器主触点断开来切断电动机电源。
这种过电流保护环节常用于直流电动机和三相绕线转子异步电动机的控制电路中。 3、过载保护 过载是指电动机在大于其额定电流的情况下运行，但过载电流超过额定电流的倍数要小些。
通常在额定电流的1.5倍以内。引起电动机过载的原因很多，如负载的突然增加，缺相运行以及电网电压降低等。
若电动机长期过载运行，其绕组的温升将超过允许值而使绝缘材料变脆、老化、寿命缩短，严重时会使电动机损坏。 过载保护装置要求具有反时限特性，且不会受电动机短时过载冲击电流或短路电流的影响而瞬时动作，所以通常用热继电器作过载保护。
当有6倍以上额定电流通过热继电器时，需经5秒后才动作，这样在热继电器未动作前，可能使热 继电器的发热元件先烧坏，所以在使用热继电器作过载保护时，还必须装有熔断器或抵压断路器的短路保护装置。由于过载保护特性与过电流保护不同，故不能用过电流保护方法来进行过载保护。
4、失电压保护 当电动机正常工作时，如果由于某种原因而发生电网突然断电，这时电源电压下降为零，电动机停转，生产设备的运动部件也随之停止。由于一般情况下操作人员不可能及时拉开电源开关。
如不采取措施，当电源恢复供电时，电动机便会自动启动运转，可能造成人身及设备事故，并引起电网过电流和瞬间网络下降。为防止电压恢复时电动机的自行启动或电器元件自行投入工作而设置的保护，称为失电压保护。
采用接触器和按钮控制的启动、停止，就具有失电压保护作用。这时因为当电源电压消失时，接触器就会自动释放而切断电动机电源，当电源电压恢复时，由于接触器自锁触点已断开，不会自行启动。
如果不是采用按钮而是用不能自动复位的手动开关、形成开关来控制接触器，必须采用专门的零电压继电器。工作过程中一旦断电，零电压继电器释放，其自锁电路断开，电源电压恢复时，不会自行启动。
5、欠电压保护 当电网电压降低时，电动机在欠电压下运行，在负载一定的情况下，电动机主磁通下降，电流增强。时间过长将会使电动机过热损坏同时欠压还会导致一些电器元件释放，使线路不能正常工作。
因此，当电源电压降到60%~80%额定电压时，将电动机电源切除而停止工作，这种保护成为欠电压保护。 除上述采用的接触器及按钮控制方式，利用接触器本身的欠电压保护作用外，还可采用欠电压继电器来进行欠电压保护。
其方法是将欠电压继电器线圈跨接在电源上，其常开触点串接在接触器控制回路中。当电网电压低于欠电压继电器整定值时，（吸合电压通常整定值为0.8~0.85UN，释放电压通常整定值为0.5~0.7UN）欠电压继电器动作试接触器释放，接触器主触点断开电动机电源实现欠电压保护。
6、断相保护 电动机运行时，如果电源任一相断开，电动机将在缺相情况下低速运转或堵转，定子电流很大，这时造成电动机绝缘及绕组烧毁的常见故障之一。因此应进行断相保护。
引起电动机断相得原因主要有：电动机定子绕组一相断线；电源一相断线；熔断器、接触器、低压断路器等接触不良或接头松动等。断相运行时，线路电流和电动机绕组连接因断相的形式（电源断相、绕组断相）的不同而不同；电动机负载越大，故障电流也越大。
断相保护的方法有：用带断相保护的热继电器、电压继电器、电流继电器与固态断相保护器等。
