常见的仪表控制回路设计有哪些?并简述说明其特点。

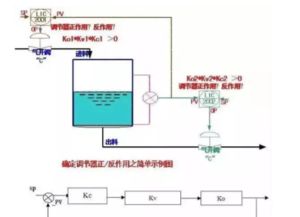

总结: 1、简单控制系统 又称单回路反馈控制系统,是由一个被控对象、一测量变送器、一调节器和一调节阀所组成的单回路闭合控制系统。特点:结构简单、投资少、易于调整和投运。
适用于被控对象纯滞后小、时间常数小、负荷和干扰变化比较平缓或者对被控变量要求不高的场合。 2、串级控制系统 包括主对象、主控制器、副回路等效环节和主变量测量变送器。
特点是对进入副回路的扰动具有较迅速、较强的克服能力;可以改善对象特性、提高工作频率;可消除调节阀等非线性的影响;具有一定的自适应能力。适用于时间常数及纯滞后较大的被控对象,如加热炉的温度控制等。
3、比值控制系统 工业生产上为保持两种或两种以上物料比值为一定的控制叫比值控制。常见的比值控制系统有单闭环比值、双闭环比值和串级比值三种。
单闭环比值控制系统特点:物料流量的比值较为精确,但当主流量出现大的扰动或负荷频繁波动时,副流量在调节过程中相对于控制器的给定值会出现比较大的偏差,不适用于需严格要求动态比值的化学反应。 双闭环比值控制系统特点:能克服单闭环的缺点,提降负荷比较方便。
串级比值控制系统特点:比值可变化,精度高,应用范围广。 4、选择性控制系统:常见为高低值或数值比较选择,然后进行相应的控制 5、分程控制系统 特点:一个控制器输出同时可控制几个工作范围不同的调节阀。
6、前馈控制系统特点:按被控变量的偏差进行控制。 7、三冲量控制系统常见的有锅炉汽包液位控制。
参数需要实测
PID调试一般原则
在输出不振荡时,增大比例增益P。 在输出不振荡时,减小积分时间常数Ti。 在输出不振荡时,增大微分时间常数Td。
一般步骤
a.确定比例增益P
确定比例增益P 时,首先去掉PID的积分项和微分项,一般是令Ti=0、Td=0(具体见PID的参数设定说明),使PID为纯比例调节。输入设定为系统允许的最大值的60%~70%,由0逐渐加大比例增益P,直至系统出现振荡;再反过来,从此时的比例增益P逐渐减小,直至系统振荡消失,记录此时的比例增益P,设定PID的比例增益P为当前值的60%~70%。比例增益P调试完成。
b.确定积分时间常数Ti
比例增益P确定后,设定一个较大的积分时间常数Ti的初值,然后逐渐减小Ti,直至系统出现振荡,之后在反过来,逐渐加大Ti,直至系统振荡消失。记录此时的Ti,设定PID的积分时间常数Ti为当前值的150%~180%。积分时间常数Ti调试完成。
c.确定积分时间常数Td
积分时间常数Td一般不用设定,为0即可。若要设定,与确定 P和Ti的方法相同,取不振荡时的30%。
d.系统空载、带载联调,再对PID参数进行微调,直至满足要求。
工业自动化商城的技术资料区有很多专业技术文,你可以去那里找更多的资料/
PID控制器参数整定的方法很多,概括起来有两大类:
一是理论计算整定法。它主要是依据系统的数学模型,经过理论计算确定控制器参数。这种方法所得到的计算数据未必可以直接用,还必须通过工程实际进行调整和修改。
二是工程整定方法,它主要依赖工程经验,直接在控制系统的试验中进行,且方法简单、易于掌握,在工程实际中被广泛采用。
PID控制器参数的工程整定方法,主要有临界比例法、反应曲线法和衰减法。
现在一般采用的是临界比例法。
利用该方法进行PID控制器参数的整定步骤如下:(1)首先预选择一个足够短的采样周期让系统工作;(2)仅加入比例控制环节,直到系统对输入的阶跃响应出现临界振荡,记下这时的比例放大系数和临界振荡周期;(3)在一定的控制度下通过公式计算得到PID控制器的参数。
PID参数的设定:是靠经验及工艺的熟悉,参考测量值跟踪与设定值曲线,从而调整P\I\D的大小。
PID控制器参数的工程整定,各种调节系统中P.I.D参数经验数据以下可参照:
温度T: P=20~60%,T=180~600s,D=3-180s
压力P: P=30~70%,T=24~180s,
液位L: P=20~80%,T=60~300s,
流量L: P=40~100%,T=6~60s。
常用口诀:
参数整定找最佳,从小到大顺序查
先是比例后积分,最后再把微分加
曲线振荡很频繁,比例度盘要放大
曲线漂浮绕大湾,比例度盘往小扳
曲线偏离回复慢,积分时间往下降
曲线波动周期长,积分时间再加长
曲线振荡频率快,先把微分降下来
动差大来波动慢。微分时间应加长
理想曲线两个波,前高后低4比1
一看二调多分析,调节质量不会低
PID控制器参数整定的方法很多,概括起来有两大类:
一是理论计算整定法。它主要是依据系统的数学模型,经过理论计算确定控制器参数。这种方法所得到的计算数据未必可以直接用,还必须通过工程实际进行调整和修改。
二是工程整定方法,它主要依赖工程经验,直接在控制系统的试验中进行,且方法简单、易于掌握,在工程实际中被广泛采用。
PID控制器参数的工程整定方法,主要有临界比例法、反应曲线法和衰减法。
现在一般采用的是临界比例法。
利用该方法进行PID控制器参数的整定步骤如下:(1)首先预选择一个足够短的采样周期让系统工作;(2)仅加入比例控制环节,直到系统对输入的阶跃响应出现临界振荡,记下这时的比例放大系数和临界振荡周期;(3)在一定的控制度下通过公式计算得到PID控制器的参数。
PID参数的设定:是靠经验及工艺的熟悉,参考测量值跟踪与设定值曲线,从而调整P\I\D的大小。
PID控制器参数的工程整定,各种调节系统中P.I.D参数经验数据以下可参照:
温度T: P=20~60%,T=180~600s,D=3-180s
压力P: P=30~70%,T=24~180s,
液位L: P=20~80%,T=60~300s,
流量L: P=40~100%,T=6~60s。
常用口诀:
参数整定找最佳,从小到大顺序查
先是比例后积分,最后再把微分加
曲线振荡很频繁,比例度盘要放大
曲线漂浮绕大湾,比例度盘往小扳
曲线偏离回复慢,积分时间往下降
曲线波动周期长,积分时间再加长
曲线振荡频率快,先把微分降下来
动差大来波动慢。微分时间应加长
理想曲线两个波,前高后低4比1
一看二调多分析,调节质量不会低
(1)首先预选择一个足够短的采样周期让系统工作;
(2)仅加入比例控制环节,直到系统对输入的阶跃响应出现临界振荡,记下这时的比例放大系数和临界振荡周期;
(3)在一定的控制度下通过公式计算得到PID控制器的参数。
比例积分微分调节器的简称。利用比例微分环节的领前作用来对消调节对象中的大惯性,提高精度,加快动态响应速度。
