cad倒圆角方法(CAD倒圆角怎么用)

1.CAD倒圆角怎么用

倒圆角的命令是FILLET，快捷键是F，启用倒圆角命令，可以在命令行输入FILLET或者在功能区，找到圆角按钮点击启用。

一、首先，先打开CAD程序，然后新建一张图纸，画出要倒圆角的图形。

二、然后在界面下方的“命令栏”中输入“F”然后空格键，再继续输入“R”然后空格键。

三、然后再输入圆角的半径值，然后空格键。

四、然后选择一个对象，可以选择图形的一条直角边。

五、然后选择第二个对象，选择同一个指教的另一条直角边。第一个倒圆角完成。

六、然后继续倒圆角只需要空格键，然后选择两条直角边就可以了。

七、按照同样的方法将剩余的直角进行倒圆角，CAD倒圆角完成。

扩展资料

CAD倒圆角命令注意点

1、倒圆角命令可以使用在平行线、构造线等对象上，圆角相切于两个对象的共同平面上；

2、新建的圆角所在图层，根据需要执行对象图层的不同而不同，举个例子，如果两个执行圆角的对象在同一个图层，则新建的圆角也在同一个图层；

3、倒圆角的时候，如果输入的半径的值为0，软件会将两条直线连接起来；

4、如果执行倒圆角的对象是多段线和弧线，必须要先把多段线进行炸开，再执行倒圆角操作，否则无法操作

以上是倒圆角命令的一些注意点，大家在实际操作的过程中， 还有一些细节点需要注意，这些不需要刻意记住，随着操作熟练度的提升会行程操作习惯。

2.CAD中倒圆角快捷键是什么啊

工具/材料：电脑、CAD。

第一步，打开电脑，打开CAD软件进入。

第二步，打开软件后加载需要倒角的图纸。

第三步，点击右边的倒角命令或者在命令栏输入fillet。

第四步，根据命令栏提示输入倒角的半径回车。

第五步，回车后找到需要倒角的两条线点击即可完倒角。

3.CAD中倒圆角命令怎么用

1、打开CAD之后zd在绘图里找到矩形选项，然后在绘图区里绘制一个矩形，此时的矩形的角为直角。

2、绘制好矩形之后，再在修改里找到倒角选项。

3、点击倒角美命令我们在命令行内输入R命令。回

4、R命令之后，我们再在命令行内输入需要的角度。

5、输入好倒圆角的角度之后，按下回车在图形上选择第一个对象。

6、选择好第一个对象之后，在选择需要倒角的第二个对象。

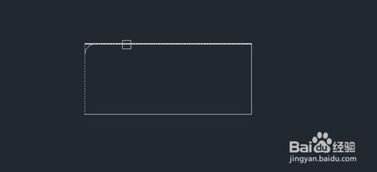

7、选择好两个对象之后，可以看到此时的角度就变答成了圆角了。

4.CAD如何倒圆角

如果要满足图中的尺寸要求，R134.5不能用圆角的方法绘图

为了满足圆弧既要相切于长度为156.2的线上，又相交于40长线段的一端，介绍一种我个人的观点，希望对你能有点用：

1、把长度为156.2的线偏移134.5得到一条辅助线

2、以40长线段“A”端点为圆心，以134.5为半径画圆，圆弧相交于辅助线上一点

3、以辅助线上的交点为圆心，以R134.5为半径画圆（附图）

5.怎么把cad倒圆角方向改变

cad倒圆角使用方法：

打开CAD软件，任意画一个四边形。

输入“f”倒圆角快捷方式。

在下面的空白区域就会出现如图所示的选项。

选择半径r，即输入r，然后回车。并输入所需要的半径值，回车。

出现“选择第一个对象或”。我们选择一个相邻的二边，然后回车。

然后继续回车，选择相邻的二边，把剩下的三个对角倒圆角即可。

6.CAD倒角及倒圆角的具体步骤是怎么样的

绘制倒角（在两条直线之间绘制一个C2的倒角）

1. 首先绘制两条直线（一般是直角）直线的长度要大于倒角的大小

2. 点击倒角命令

3. 输入A回车

4. 输入倒角大小回车

5. 输入倒角角度回车

6. 点击绘制的两条线

绘制圆角（在两条直线之间绘制一个R2的圆角）

1. 首先有目标直线两条

2. 点击圆角命令

3. 输入R回车

4. 输入半径回车

5. 点击两条直线

完成 有用请采纳
