照明安全知识符号(应急照明灯的符号)

1.应急照明灯的符号

应急照明灯的符号如下：

应急照明灯由光源、电池（或蓄电池）、灯体和电气部件等组成，采用荧光灯等气体放电光源的应急灯还包括变换器及其镇流装置。

电池的选择应符合下面规定：使用白炽灯时放电时间不少于20分钟，使用荧光灯时放电时间不少于30分钟。

安装体积不能过大的应急灯应使用镍镉电池或铅酸电池，放电时间比较长的可采用大容量开口型电池。电气部件包括直流和交流的变换器、检测电路工作性能的切换开关、镇流部件等。

扩展资料

消防应急照明灯充放电试验合格。该项目不合格会影响电池循环使用寿命和电池容量，甚至有可能导致电池腐蚀或爆炸等。消防应急灯具用于火灾时人员疏散和灭火的必备设施，如过放电和过充电保护电路不合格，则容易造成隐患。

原因是部分生产企业为了降低成本，减少电子元器件和线路板的用量，在消防应急灯具内部简化甚至不设置过放和过充保护电路。

主要部件性能合格。熔断器安装在电路中，是保证电路安全运行的电器元件。当电路发生故障或异常时，伴随着电流不断升高，有可能损坏电路中的某些电子原件，也有可能烧毁电路甚至造成火灾。

若消防应急灯具电路中正确地安置了熔断器，熔断器就会在电流异常升高到一定条件下，熔断切断电流，从而起到保护电路安全运行的作用。

熔断器的电流值标示清晰可以避免使用者换错熔断器，造成不必要的损害。

参考资料来源：搜狗百科-应急照明灯

2.电工知识字母符号ckB,WE,wL,wK,BV,Wc,cc,SCE,WS,表示什么

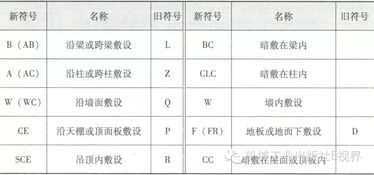

在系统图中是各类符号组合，希望以下对你有所帮助：一、电线穿线管的表示： PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式： SR： 沿钢线槽敷设 BE： 沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE： 沿墙面敷设 CE： 沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC： 暗敷设在梁内 CLC：暗敷设在柱内 WC： 暗敷设在墙内 CC： 暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC： 暗敷设在地面内 SCE：吊顶内敷设，要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC。

3.应急照明灯的符号

应急照明灯的符号如下：应急照明灯由光源、电池（或蓄电池）、灯体和电气部件等组成，采用荧光灯等气体放电光源的应急灯还包括变换器及其镇流装置。

电池的选择应符合下面规定：使用白炽灯时放电时间不少于20分钟，使用荧光灯时放电时间不少于30分钟。安装体积不能过大的应急灯应使用镍镉电池或铅酸电池，放电时间比较长的可采用大容量开口型电池。

电气部件包括直流和交流的变换器、检测电路工作性能的切换开关、镇流部件等。扩展资料消防应急照明灯充放电试验合格。

该项目不合格会影响电池循环使用寿命和电池容量，甚至有可能导致电池腐蚀或爆炸等。消防应急灯具用于火灾时人员疏散和灭火的必备设施，如过放电和过充电保护电路不合格，则容易造成隐患。

原因是部分生产企业为了降低成本，减少电子元器件和线路板的用量，在消防应急灯具内部简化甚至不设置过放和过充保护电路。主要部件性能合格。

熔断器安装在电路中，是保证电路安全运行的电器元件。当电路发生故障或异常时，伴随着电流不断升高，有可能损坏电路中的某些电子原件，也有可能烧毁电路甚至造成火灾。

若消防应急灯具电路中正确地安置了熔断器，熔断器就会在电流异常升高到一定条件下，熔断切断电流，从而起到保护电路安全运行的作用。熔断器的电流值标示清晰可以避免使用者换错熔断器，造成不必要的损害。

参考资料来源：百度百科-应急照明灯。

4.搜集一些照明电器的名称 型号 图形符号 作用

先声明是转载的，呵呵！ 一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。

三、室内配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。

夹板配线 瓷夹CJ/PL 金属线槽配线GC/MR 槽板配线 塑料线槽配线 VC/ PR 钢管配线 DG/SC(G) 线路具体配线方式 线管配线 硬塑料管配线VG/PC 软管 RG/ 瓷瓶配线CP/K 钢索配线S/M 电缆桥架配线QJ/CT3、线路敷设部位及代号：部位 代号 地面（板） D 墙 Q 柱 Z 梁 L 顶棚 P 4、导线的类型及代号：类型项目 类型 代号 类型 代号 线芯材料 铜芯导线 （一般不标注）T 铝芯导线 L 绝缘种类 聚氯乙烯绝缘 V 橡胶绝缘 X 氯丁橡胶绝缘 XF 聚乙烯绝缘 Y 内护套 聚氯乙烯套 V 聚乙烯套 Y 其它特征绝缘导线、平行 B 双绞线 S 软线 R 常见导线型号 型号 名称 BXF(BLXF) 氯丁橡胶绝缘铜（铝）芯线 BX(BLX) 橡胶绝缘铜（铝）芯线 BXR 铜芯橡胶软线 BV(BLV) 聚氯乙烯绝缘铜（铝）芯线 BVR 聚氯乙烯绝缘铜（铝）芯软线 BVV(BLVV) 铜（铝）芯聚氯乙烯绝缘和护套线 RVB 铜芯聚氯乙烯绝缘平行软线 RVS 铜芯聚氯乙烯绝缘绞型软线 RV 铜芯聚氯乙烯绝缘软线 RX、RXS 铜芯、橡胶棉纱编织软线5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。6、导线的标注格式：导线根数 导线截面 敷设部位 敷设管径 导线型号 线路编号 a-b-c*d-e-f 例：N1- BV -2*2.5+PE2.5-DG20-QA 其中：N1 表示导线的回路编号 BV 表示导线为聚氯乙烯绝缘铜芯线2 表示导线的根数为22.5 表示导线的截面为2.5mm2 PE2.5 表示1根接零保护线，截面为2.5mm2 DG20 表示穿管为直径为20mm的钢管 QA 表示线路沿墙敷设、暗埋四、照明电器的表示方法 照明电器由光源和灯具组成。

灯具在平面图中采用图形符号表示。在图形符号旁标注文字，说明灯具的名称和功能。

1、光源的类型及代号 光源的类型 拼音代号 英文代号 白炽灯 B IN 荧光灯 Y FL 卤（碘）钨灯 L IN 汞灯 G Hg 钠灯 N Na 氖灯 Ne 电弧灯 ARC 红外线灯 IR 紫外线灯 UV2、灯具的类型及代号 灯具的类型 拼音代号 英文代号 普通吊灯 P 壁灯 B 花灯 H 吸顶灯 D 柱灯 Z 卤钨探照灯 L 投光灯 T 工厂灯 G 防水、防尘灯 F 陶瓷伞罩灯 S 3、照明电器安装方式及代号 安装方式 拼音代号 英文代号 线吊式 X CP 链吊式 L CH 管吊式 G P 壁吊式 B W 吸顶式 D C 吸顶嵌入式 DR CR 嵌入式 BR WR五、电力及照明设备的表示方法 电力及照明设备包括配电箱、灯具、开关插座等 表示方法为：1、电力及照明设备在平面图中采用图形符号表示， 并在图形符号旁标注文字，说明设备的名称、规格、数量、安装方式、离开高度等。2、电力及照明设备的标注格式：a 或 a-b-c 设备编号 设备型号 设备功率 当需要标注引入导线时格式为：例：X2 其中： X2 表示配电箱编号 表示配电箱的型号12 表示配电箱的功率 表示配电箱的进箱导线代号 3、开关及熔断器的标注格式：a 或 a-b-c/i 设备编号 设备型号 整定电流 额定电流3.当需要标注引入导线时格式为：a 例： 3 其中：3 表示开关编号 HH3-100/3 示开关的型号100 表示开关的额定电流为100A80 表示开关的整定电流为80A4、照明灯具的标注格式：a- b f 其中：a 灯具数量 b 灯具型号 c 每盏灯具内的灯泡（灯管）数量 d 每个灯泡（灯管）的功率 e 灯具安装高度 f 安装方式 l 光源种类（可省略不写） 例：4-YG-2 L 其中：4 灯具数量 YG2 灯具型号2 每盏灯具内的灯泡（灯管）数量 4 每个灯泡（灯管）的功率2.5 灯具安装高度2.5米 L 吊链安装方式 一般来说，室内照明线路的看图顺序是：设计说明 系统图 平面图 接线图 原理图等。

从设计说明了解工程概况，本图纸所用的图形符号，该工程所需要的设备、材料型号、规格和数量等；然后再看系统图、平面图、接线图和原理图，看图时，平面图和系统图要结合起来看，电气平面图找位置，电气系统图找联系；安装接线图与原理图结合起来看，安装接线图找接线位置，电气原理图分析工作原理。

5.电工符号大全

电工符号大全 电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表（负荷监控仪） PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR 声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 H白色灯 HW 连接片 XB插头 XP插座 XS端子板 XT电线，电缆，母线 W直流母线 WB插接式（馈电）母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM 应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线WF 事故音响小母线 WFS预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器CE 正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR 限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL 湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关，辅助开关 ST 电压表切换开关 SV电流表切换开关 SA 整流器 U可控硅整流器 UR控制电路有电源的整流器 VC变频器 UF变流器 UC逆变器 UI 电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC 电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE 发热器件（电加热） FH照明灯（发光器件） EL空气调节器 EV电加热器加热元件 EE感应线圈，电抗器 L 励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器，变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL 压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC 光电池，热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK液位测量传感器 BL温度测量传感器 BH,BM 辅助文 名 称字符号A 电流A 模拟ACA 交流自动AUT ACC 加速ADD 附加ADJ 可调AUX 辅助ASY 异步BBRK 制动 BK 黑BL 蓝BW 向后C 控制CW 顺时针CCW 逆时针D 延时（延迟）D 差动D 数字D 降 DC 直流DEC 减E 接地EM 紧急F 快速FB 反馈FW 正，向前GN 绿H 高IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中M 中间线MMAN 手动 N 中性线OFF 断开ON 接通（闭合）OUT 输出P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护R 记录R 右R 反RD 红色RRST 复位RES 备用RUN 运转S 信号ST 启动SSET 置位、定位SAT 饱和STE 步进STP 停止SYN 同步T 温度 T 时间TE 无噪音（防干扰）接地V 真空V 速度V 电压WH 白YE 黄 电气元件符号大全 序号 元件名称 新符号 旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸 继电器 KCP HWJ22 跳闸 继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压 继电器 KVM YZJ26 事故信号 继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss 47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA 55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS 67 插头 XP 68 端子排 XT 69 测试端子 XE 70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT 75 电流表 PA 76 电压表 PV 77 电度表 PJ 78 有功功率表 PPA 79 无功功率表 PPR 80 同期表 S 81 频率表 PF 82 电容器 C 83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW 85 热电阻 RT 86 电位器 RP 87 电感（电抗）线圈 L 88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电互感器 TV UYH110KV电压互感器 TV 。

6.消防图纸上的应急照明用什么符号代表

如下图所示：

消防应急照明灯的作用：

应急照明灯在救灾抢险、医疗救护等方面起到的作用是空前的，虽然说只有几个小时的照明，但是几个小时可以帮助多少财产和生命得到保障。

LED的特点体积小、寿命长、效率高、低电压、使用安全、节能等一系列优点，因此科技部将“LED应急灯照明高效驱动技术与系统可靠性研究”列为2008年863课题进行研究和开发。

随着我国经济的持续高速增长，能源消耗不断增加，能源紧张的矛盾日益突出。“研究开发高效节能、长寿命的半导体照明产品”被列入国家中长期科学和技术发展规划（2006-2020）“能源”领域“工业节能”优先主题。

我国半导体应急灯照明产业的发展正迎来自主创新、实现跨越式发展的重大历史机遇。

扩展资料

应急照明系统供电控制方式

国内使用的应急照明系统以自带电源独立控制型为主，正常电源接自普通照明供电回路中，平时对应急灯蓄电池充电，当正常电源切断时，备用电源（蓄电池）自动供电。这种形式的应急灯每个灯具内部都有变压、稳压、充电、逆变、蓄电池等大量的电子元器件，应急灯在使用、检修、故障时电池均需充放电。

另一种是集中电源集中控制型，应急灯具内无独立电源，正常照明电源故障时，由集中供电系统供电。在这种形式的应急照明系统中，所有灯具内部复杂的电子电路被省掉了，应急照明灯具与普通的灯具无异，集中供电系统设置在专用的房间内。

与自带电源独立控制型应急灯具相比，集中电源集中控制型应急灯具有便于集中管理、用户自查、消防监督检查、延长灯具寿命、提高应急疏散效能等优点，系统可靠性好、使用寿命长、维护与管理方便、系统价格低。

但是集中电源集中控制型应急灯具由于每个应急灯具内没有备用电源（蓄电池），若供电线路发生故障，则会直接影响到应急照明系统的正常运行，所以对其供电线路敷设有特殊的防火要求。

参考资料来源：百度百科-消防应急灯
