室内桥架设计(桥架安装要求是什么?)

1.桥架安装要求是什么?

1 一般规定

1.1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

1.2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1.3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

1.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：

1.金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；

2.非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2;

3.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1.5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1.6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

上述为桥架安装的标准。但愿我的回答能够帮到你，望采纳。

2.安装电缆桥架有哪些需要注意的?

电缆桥架安装需要留意的地方：1. 规划人员自己了解规范，确保电缆占有的容积符合要求，通常以40%为好。

尽量不要超越规则的密度，避免加快电缆绝缘老化，不然需求加大电缆，添加投资。2. 电缆、电线不能在同一线槽内敷设，因素：二种线型的答应温度不一样，电线的绝缘层对比薄简单被电缆拉伤。

电线的机械强度不够，简单给电缆压断。3. 不同类型的电缆也不应在同一线槽内敷设，主要是运转温度不一致，如VV系列65度，YJY系列90度。

若同一线槽敷设，耐温低的电缆会加快绝缘老化。4. 线槽内敷设的电缆容量应根据同一线槽内电缆数量、敷设环境温度等归纳思考，通常按电缆额外容量的60%-80%思考，塑料线槽因散热欠好可按50-70%思考。

5. 防火鉴道桥架因为其构造特别（内部添加防火棉、防火板），内部空间比一般桥架小，选用时留意电缆占有容积率。

3.安装电缆桥架时应该注意哪些问题

昆明桥架厂家 安装电缆桥架需要注意的事项，昆明电缆桥架厂家为您分享：相信很多小伙伴对电缆桥架的安装不是特别了解，今天小编就带您一起来了解下安装电缆桥架的时候要注意的一些事项 在进行电缆桥架安装时我们需要注意以下事项：1、电缆桥架作为布线工程的一个配套项目，尚无专门的规范指导，个生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统缆显得类型、数量，合理选定适用的桥架。

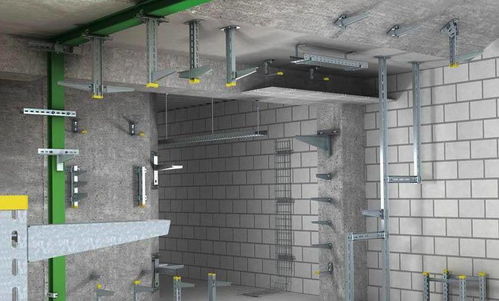

（1）确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的路由。在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，如许利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立（支）柱。

（2）确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选折相应的盖板。（3）荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

（4）确定遵义桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格，托臂的长度，支柱的长度、间距，桥架的宽度和层数。 （5）绘出电缆桥架平、剖面图，局部部位还应绘出空间图，开列材料表。

2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各直一侧，中间采用隔板分隔。3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。

4、其它安装（1）电缆桥架与用电设备交越时，其间的净距不小于0.5m。(2)电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。

(3)两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m。

4.电缆桥架敷设的方法及施工时应注意的事项

(1)电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。

(2)电缆桥架与用电设备交越时，其间的净距不小于0.5m。 (3)两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由，要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘 制桥架敷设轴侧图，则对材料统计将更精确。 直线段：注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点：注明所用转弯接板的型号及规格。 升降段：注明标高变化，也可用局部大样图或剖面图表示。

（5）桥架支撑点，如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高，可同意在平面上列表说明，也可分段标出用不同的剖面图、单线图或大样图表示。 （6）电缆引下点位置及引下方式，一般而言，大批电缆引下可用垂直弯接板和垂直引上架，少量电缆引下可用导板或引管注明引下方式即可。

（7）电缆桥架宜高出地面2.2米以上，桥架顶部距顶棚或其它障碍物不应小于0.3米，桥架宽度不宜小于0.1米，桥架内横断面的填充率不应超过50%。 (8)电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5米处应固定在桥架的支架上，水平敷设时，在缆线的首、尾、转弯及每间隔3~5米处进行固定。

（9）在吊顶内设置时，槽盖开启面应保持80 （毫米的垂直净空，线槽截面利用率不应超过 50%。 (10)布放在线槽的缆线可以不绑扎，槽内缆线应顺直，槽内缆线应顺直，尽量不交叉，缆线不应溢出线槽，在缆线进出线槽部位，转弯处应绑扎固定。

垂直线槽布放缆线应每间隔1.5米固定在缆线支架上 （11）在水平、垂直桥架和垂直线槽中敷设线时，应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。

绑扎间距不宜大于1.5米，扣间距应均匀，松紧适度。 （12）桥架水平敷设时，支撑间距一般为1.5-3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。

13）金属线槽敷设时，在下列情况下设直至架或吊架：线槽接头处；间距3m；离开线槽两端口0.5m处；转弯处。 。

5.电气安装桥架的注意事项有哪些

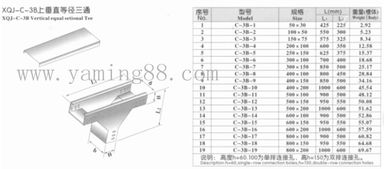

1、XQJ型电缆桥架装置的最大载荷支撑间距应小于允许载荷和支撑跨距。

2、选择电缆桥架宽度时应留有一定的备用空位，以便为今后增添电缆用。

3、当电力电缆和控制电缆较少时，可同一电缆桥架安装，但中间要用隔板将电力电缆和控制电缆隔开敷设。

4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处，水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。

5、电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接（并联）起来，与总接地干线相通，长距离的电缆桥架每隔30--50米接地一次。

6、电缆桥架装置除需屏蔽装保护罩外，在室外安装时应在其顶层加装保护罩，防止日晒雨淋，对如需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理。

6.桥架布线的注意事项有哪些

上海常鹏桥架欢迎您！桥架布线的注意事项： 1、构架设计合理，保证合适的线缆弯曲半径。

上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。 2、放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠结环绕。

3、拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小。 4、在整理、绑扎、安置线缆时，冗余线缆不要太长，线圈顺势盘整，固定扎绳不要勒得过紧。
