电气核相的(核相仪使用方法和注意事项)

1.核相仪使用方法和注意事项

核相仪是一种带电测试工具，是在运行电压下，进行高压电力线路的核定相位工作，特别对直接接触高电压的核相棒进行了较高的工频耐压试验。核相仪按照电压等级可以分为：低压380V、高压6KV、10KV、35KV、110KV核相仪；按照显示形式可分为：指针式，数显式。

核相仪使用方法

1.把表头垂直安装在三角架上。使表针指示接近或等于零，将连接线按相同色别接于测试杆与仪表中，并将接地线接地，保证接线正确、良好。

2.将两杆分别接向相对应的两侧线路。当高压核相器的仪表指示接近或为零时，则两相为同相；若高压核相仪的仪表指示较大时，则要多反复几次，确保准确无误后方能并列。

3.高压核相仪作为验电器使用时，将其中一杆接向任何一根线，另一杆接地或接向另一相线，若高压核相仪的仪表指示较大时则线路有电，反之则无电。

核相仪注意事项

①高压核相仪使用时，因带电作业，故接地线要牢固、可靠，（低压可不使用接地线）必须按照电业安全工作规程有关规定进行，绝缘杆要定期做安全检查，以保证人身设备安全。

②高压核相仪用完后，放进盒内要妥善保管，保证通风干燥，以免受潮和化学腐蚀，以备再用。

③要按不同等级的使用电压，选用合适等级的线路核相验电仪（高压核相器），严禁一仪多用。

④做预防性实验时，要取下上杆，只做下杆，以免上杆内电子元件损坏造成测量不准确。

如有疑问请咨询： 宝应中测电气设备厂

2.电力线路核相

核相是通过测试两条线路电压的相位差来判断它们是同相和异相，相位差小于30度为同相，大于30度为异相。

一般在发电机进行并网或者环网配电系统进行环接时需要进行核相，因为并网或环接只能同相进行，异相进行并网或环接相当于相间短路，将造成短路或环流，可能烧毁线路上的电气设备，甚至危及人身安全。另外核相只能带电进行哦，不带电就没有相位角信息可供测量。

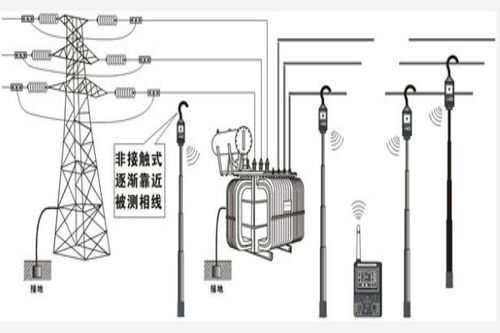

我公司生产的TAG-8600无线语音高压核相仪专门为电力系统核相而设计，能在5V-500kV的电压范围内使用，操作简便，准确度高，值得信赖。
