选用应变片(简述应变片的选用原则)
1.简述应变片的选用原则
1、丝绕式应变片的选用原则：用电阻丝盘绕电阻片称为丝绕式电阻片，目前广泛使用的有半圆弯头平绕式，这种电阻片多用纸底和纸盖，价格低廉，适于实验室广泛使用，缺点是精度较差，横向效应系数较大。
2、短接式应变片的选用原则：这种电阻片的制作比较容易，在一排拉直的电阻丝之间，在预定的标距上用较粗的导线相间地造成短路，这种电阻片有用纸底的，也有用胶底的。短路接式电阻片的优点是几何形状比容易于保证，而且横向效应系数近于零。

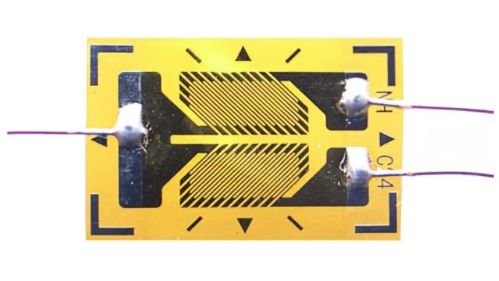

3、箔式电阻片的选用原则在合金箔（康铜箔或镍铬箔）的一面涂胶形成胶底，然后在箔面上用照相腐蚀成形法制成的，所以几何形状和尺寸非常精密，而且由于电阻丝部分是平而薄的矩形截面，所以粘贴牢固，丝的散热性能好，横向效应系数也较低。
注：应变片是由敏感栅等构成用于测量应变的元件，使用时将其牢固地粘贴在构件的测点上，构件受力后由于测点发生应变，敏感栅也随之变形而使其电阻发生变化，再由专用仪器测得其电阻变化大小，并转换为测点的应变值。
扩展资料：
应变片的特点：
1、部分应变片具有自补偿功能，不需要补偿片，自身就能抑制应变温度漂移的功能。
2、产品品种多、可以给客户在不同的测量场合，提供完善应变测量选择，主要有：普通、低温、高温、超高温防水、复合材料、混凝土、焊接式、焊接防水、半导体、测残余应力、等非常完善的产品规格和型号。
3、测量温度范围广：-269℃-800℃。
4、产品稳定性好、长时间测量，产品测量结果稳定。
5、产品的测量形状多样，可以测量多种力学信号，如：测量扭矩、剪切应力、集中应力等等。
参考资料来源：搜狗百科-应变片
参考资料来源：搜狗百科-电阻应变片
2.选电阻应变片时通常应注意那几项指标与原则
四、应变片的选型
实际应用时，选择应变片应从测试环境、应变的性质、应变变化梯度、粘贴空间、曲率
半径、测量精度和应变片自身特点等方面去加以考虑。测试的环境主要考虑温度、温度和电
磁场等。应变的性质分为静应变和动应变，静态应变测量选择横向效应较小的应变片；动态
应变测量选择疲劳寿命强的应变片。 对于应变场均匀变化的被测对象， 对应变片栅长没有特
殊要求，可选栅长长的应变片，易于粘贴；对于应变梯度变化大的测点，可选用栅长较小的
应变片。可用的粘贴空间也影响着应变片的选择，特别是窄小空间宜选用栅长小的应变片。
选择的应变片应无气泡、霉斑、锈点等缺陷，阻值在120±2Ω以内，具有自补偿的应变片。
应变片的热膨胀系数如6 页表中所示，可以从中选择适用于被测物的自补偿应变片。
根据被测对象的不同选择不同的应变片。 用于混凝土应变测试的应变片要求敏感栅长度
较长，如线型片敏感栅长度宜用60、70、80、120mm；箔式片的敏感栅长度宜用10、20、30mm。用于复合材料强度测试的箔式应变片敏感栅长度宜选用2、5mm。用于印刷电路板
测试的箔式应变片栅长度宜选用0.2、1mm。木材、玻璃的应变测量宜选用栅长为5mm的
应变片。一般金属、丙烯的应变测量宜选用栅长为1~6mm的应变片。应力集中测试宜用栅
长为0.15~2mm的单或双轴5片型应变片。空间较窄的应变片测量和碰撞应力等快速状态下
的应变片测量宜选用栅长为0.12~1mm的应变片。还有专门用于测量残余应力、大变形和测
量螺栓轴力的专用应变片。
单枚应变片一般用于测量单轴应变， 应变花用于测量平面应力状态。 材料泊松比的测量
宜选用正交的双轴应变花。 应力分析宜选用0/90/45度的三轴应变花。 二轴90 应变花用于主
应力方向已知的场合， 三轴和四轴应变花则用于主应力方向未知的场合。 60Ω的应变片常用
于弯曲校正（两枚应变片位于同一桥臂上），120Ω的应变片用于一般应力测量，350~1000
Ω的应变片用于制作应变型传感器。
五、应变片测量优缺点
(1)测量灵敏度和精度高。其最小应变读数为 1με（微应变，1με=1*10-6ε）
在常温测量时精度可达 1~2%。
(2)测量范围广。可测 1~20000με。
(3)频率响应好。可以测量从静态到数十万赫的动态应变。
(4)应变片尺寸小，重量轻。最小的应变片栅长可短到 0.1 毫米，安装方便，不会影
响构件的应力状态。
(5)测量过程中输出电信号，可制成各种传感器。
(6)可在各种复杂环境下测量。如高、低温、高速旋转、强磁场等环境测量。
虽然应变测量具有上述优点，但同样也有缺点：
(1)只能测量构件的表面应变，而不能测构件的内部应变。
(2)一个应变片只能测构件表面一个点沿某个方向的应变，而不能进行全域性测量。
注意：应变片的测量值反映的是敏感栅下所覆盖面积的平均值。
更多私信我。
3.电阻应变片粘贴技术注意事项有哪些
主要讲述在桥梁荷载试验时粘贴电阻应变片的主要步骤及注意事项答：粘贴时应掌握下列技术环节：1.选择粘贴强度高（剪切强度一般不低于3~4Mpa），电绝缘性能好，化学稳定性及工艺性好的胶。
2.选片，用放大镜对应变片进行检查，保证选用的应变片无缺陷和破损。同批试验室选用灵敏系数和阻值相同的应变片，采用兆殴表或万用表对其阻值进行测量，保证误差不大于0.5Q;3.定位，先初步画出贴片位置，用砂布或砂轮机将贴片位置打磨平整，钢材光洁度达▽3~▽5；混凝土表面无浮浆，必要时涂底胶处理，待固化后再次打磨。
在打磨平整的部位准确画出测点的纵，横中心及贴片方向；4，贴片，用镊子夹脱脂棉球蘸酒精将贴片位置清洗干净。用手握住应变片引出线，在其背面均匀涂抹一层胶水，然后放在测点上，调整应变片的位置，使其可准确定位。
在应变片上覆盖小片玻璃纸用手指轻轻滚压，挤出多余胶水和气泡。注意不要使应变片位置移动。
用手指轻压1~2min，待胶水初步固化后，即可松手。5.焊接、检查、干燥固化和应变片的防护。
4.高温应变片的选用原则是什么?
高温应变片的选用原则是：①被测构件的材料是金属或非金属，钢材或铝合金，材料力学性能（屈服极限、弹性模量和泊松比随温度变化的数据），线膨胀系数。
②构件尺寸、形状、被测表面曲率和引出导线、加热处理的可能性。③受力状况。
静态、动态，振动还是旋转运动，应力水平和变化，弹性变形或塑性变形，测试时间长短。④温度水平和变化状况，大致温度分布和最高工作温度。
⑤环境是干燥气体还是高温、高压蒸汽或燃气。⑥测量温度的准确度。
一般在温度较低或构件较小时可用粘贴式应变片（200〜300°C以下），高温下大尺寸钢零件应用焊接式应变片。
5.电阻应变片粘贴技术注意事项有哪些
主要讲述在桥梁荷载试验时粘贴电阻应变片的主要步骤及注意事项
答：粘贴时应掌握下列技术环节：1.选择粘贴强度高（剪切强度一般不低于3~4Mpa），电绝缘性能好，化学稳定性及工艺性好的胶。2.选片，用放大镜对应变片进行检查，保证选用的应变片无缺陷和破损。同批试验室选用灵敏系数和阻值相同的应变片，采用兆殴表或万用表对其阻值进行测量，保证误差不大于0.5Q;3.定位，先初步画出贴片位置，用砂布或砂轮机将贴片位置打磨平整，钢材光洁度达▽3~▽5；混凝土表面无浮浆，必要时涂底胶处理，待固化后再次打磨。在打磨平整的部位准确画出测点的纵，横中心及贴片方向；4，贴片，用镊子夹脱脂棉球蘸酒精将贴片位置清洗干净。用手握住应变片引出线，在其背面均匀涂抹一层胶水，然后放在测点上，调整应变片的位置，使其可准确定位。在应变片上覆盖小片玻璃纸用手指轻轻滚压，挤出多余胶水和气泡。注意不要使应变片位置移动。用手指轻压1~2min，待胶水初步固化后，即可松手。5.焊接、检查、干燥固化和应变片的防护.
6.应变片的选择和粘贴方式是什么
应变片的选择和粘贴方式是：垂直粘贴。
应变片原理：
应变片很好地利用了导体的物理特性和几何特性。当一个导体在其弹性极限内受外力拉伸时，其不会被拉断或产生永久变形而会变窄变长，这种形变导致了其端电阻变大。相反，当一个导体被压缩后会变宽变短，这种形变导致了其端电阻变小。
通过测量应变片的电阻，其覆盖区域的应变就可以演算出来。应变片的敏感栅是一条窄导体条曲折排列成的一组平行导线，这样的布置方式可将基线方向的微小变形累积起来以形成一个较大的电阻变化量累计值。
扩展资料：
主要特点：
1、部分应变片具有自补偿功能，不需要补偿片，自身就能抑制应变温度漂移的功能。
2、产品品种多、可以给客户在不同的测量场合，提供完善应变测量选择，主要有：普通、低温、高温、超高温防水、复合材料、混凝土、焊接式、焊接防水、半导体、测残余应力、等非常完善的产品规格和型号。
3、测量温度范围广：-269℃-800℃。
4、产品稳定性好、长时间测量，产品测量结果稳定。
5、产品的测量形状多样，可以测量多种力学信号，如：测量扭矩、剪切应力、集中应力等等。
