示波器的使用和注意事项
示波器是利用电子射线的偏转来复现电信号瞬时值图像的一种仪器。不但可以象电压表、电流表、功率表测量信号幅度,也可以象频率计、相位计那测试信号周期、频率和相位;而且还能测试调制信号的参数,估计信号的非线性失真等。
Y通道是由Y轴衰减器和Y轴放大器组成部分的,以适应观察不同幅度的各种电信号。X通道中的扫描电路是一个能连续产生周期性线性电压的锯齿波发生器。为了能在荧光屏上看到一个稳定的待测信号波形,必须使锯齿波电压的周期是待测信号周期的整数倍。图中同步电路的作用就是用来迫使锯齿波电压的周期满足上述要求的。其中“内”同步是利用被测信号强迫同步。而“外”同步则是利用外部所加的电压强迫同。X通道中还有一个外部输入(X输入),有了它可以扩展示波器的功能,观察Y=f(X)的图形。例如测二极管的伏安特性,电机的转矩特性等。
另外还有示波器及电源系统,辅助性调节电路(亮度、聚焦、垂直和水平位移等)以及示波器电源和校正信号等。校正信号发生器是专门用来产生频率和幅度都是固定的连续方波(幅度0.5V,频率1KHz),以校准X轴及Y轴的刻度。

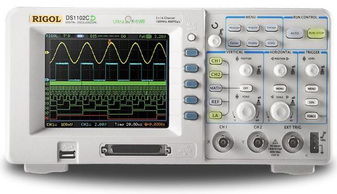

示波器的使用
1.示波器测量电流
测量时需要一个精度高、阻值很小而且是已知的无感电阻器,测得电压后根据欧姆定律换算成实测电流值。
2.示波器测量电压
(1)被测信号频率较低:可采用探头。如果信号幅度较小,用10:1探头灵敏度太低时,可直接用屏蔽线连接示波器Y轴输入端与测试点。
(2)被测信号频率较高:用探头要比用屏蔽线或普通电缆失真小,精度高。但测试距离将受探头电缆长度的限制,其灵敏度将随探头的衰减而有所下降。一般测量高频时可采用同轴电缆。
测交流电压,一般是测量交流电压波形的峰值电压或某两点的电位差值。其测量结果经过计算得出被测两点间的电位差。即用屏面上被测两点之间的垂直偏转距离乘以Y轴偏转灵敏度,即被测两点间的电位差。
测直流电压,所用示波器频响必须是从直流开始。首先调节垂直位移按钮,使扫描线处于某一水平刻度线上作为零电平线,输入被测电压信号,测出扫描线从零电平偏移的垂直距离,即被测直流电压=垂直偏转距离*Y轴偏转灵敏度*探头衰减系数。
3.示波器测量波形时间
示波器水平扫描开关微调在校准位置时,扫描开关各档的刻度值,表示屏幕上水平刻度所代表的时间值。因此示波器可以直接测得整个波形(或波形的任何部分)。
4.示波器测量频率
可利用时间测量法确定频率。
5.示波器测量相位
用于双踪示波器,在示波器屏幕上同时显示两条光迹,按坐标刻度测量这两条光迹有关点间的距离,将测得的距离换算成相位差。
校正波形不能不特别注意的一个地方就是:信号传输线的信号衰减挡位(见图15)。当其拨到*1时,表示无衰减(平时设置点);拨在*10时,表示衰减10倍,通常在输入信号的频率过低时,它相应的周期会变得很大,这时就要先进行衰减再作测试了,不过还是要在测试出的结果中提升10倍才行,这样才是原来的波形值。还有一个就是位于SWP VAP和POSMCN中间的扩大按键(*10盘 MAC)(见图16)。当周期单位数设置在最低的微秒值都还不能看清波形时,或是说当波形的频率很高时,就要运用到这个扩大按键了。也就是说,所谓的扩大和衰减只是对周期而言,而对电压幅度则不起作用,而且不论是扩大还是衰减,调整波形完毕后都要相应地将周期的倍数缩小或放大。为了使波形的读数更加精确、清晰,在原始校正波形时,一定要把波形调得最准、最清晰、线条调至最精细,只有这样,读数才会最为准确,误差才会减至最少,这对故障分析往往有举足轻重的作用。最后还有一点需要注意的是:校正波形调整完毕后,所有补偿按钮都不能调动或更改(即SWP VAP和电压补偿),否则将要再次对示波器重新校正一次
模拟示波器使用要求:模拟示波器注意防水,防摔,防尘!
一、严格限制接入信号幅度,有大信号接入示波器时,需要先预估信号电平,并选用合适的衰减器对信号进行衰减,防止大信号烧毁示波器输入通道;二、示波器探头接入时,宜缓慢均匀用力,避免损坏接插端口;三、定期检测和保养。
每个月,对示波器至少进行一次半小时的加电热机,对泰克示波器做SPC操作;四、注意使用环境,避免在灰尘过大环境使用设备;五、爱惜使用,切勿碰摔;六、注意仪器通道接口静电防护;七、接口和线缆避免热插拔;八、探头使用时注意避免拉、拽及折弯,避免撞击/掉落等。希望以上内容可以帮到你。
1.作定量测量时,应先将示波器通电预热10分钟以上,使机中各元件在热稳定状态下工作,否则由于机内元件温度处于上升过程,影响测量结果.
2.通常示波器的灵敏度都是指它的最大灵敏度.Y输入调节在不同位置,对应的灵敏度不同.因此,一经核准,Y输入调节就不能再动.为了保护荧光屏,测量时应加扫描信号,使形成扫描线,避免亮点长时间集中在一点.
3.示波器Y输入和X输入端的阻抗一般很大(1兆欧/40皮法),在它的输入电路中几乎不形成电流,因此用示波器能够对微弱信号电压进行测量,这是它的优点.示波器也可以测量电流,把一个小电阻串联在待测电路中(或利用电路中的已知电阻),测出它两端的电压,利用欧姆定律算出电路中的电流.
一般说明书的开头就会有这方面的说明:
只有受过专业培训的人员才能执行维修程序
避免起火和人身伤害
使用合适的电源线。请使用本产品专用并经所在国家/地区认证的电源线
正确连接和断开探头。正确连接仪器探头,探头的接地端为地相位。当探头或测试端连接到电压源上时请勿插拔;将探头与测试仪器断开前,请将探头输入和探头基准导线与电路断开
将产品接地。为避免电击,必须将仪器通过接地导线与大地相连
查看所有终端额定值。为避免起火和过大电流的冲击,请查看产品上所有的额定值和标记说明。在连接产品前,请先查看产品手册,了解额定值的详细信息
使用正确的探头。为避免过大电流的冲击,请使用正确的额定探头进行测量
断开交流电源。适配器可以断开交流电源,用户必须能随时触及适配器
请勿拆机运行。如外盖或面板已卸下,请勿操作
怀疑产品出现故障时,请勿进行操作。如果怀疑本产品损坏,请让指定的维修人员进行检查
正确对电池进行充电。按指定的电源适配器和推荐的充电周期对电池进行充电
避免接触裸露电路。产品接通电源时,请勿接触任何裸露的接点和部件
保持良好的通风
请勿在潮湿的环境下使用
请勿在易燃易爆的环境下使用
请保持产品表面的清洁和干燥
可以看看这个:示波器安全使用原则与规范
示波器的使用和注意事项 示波器是利用电子射线的偏转来复现电信号瞬时值图像的一种仪器。
不但可以象电压表、电流表、功率表测量信号幅度,也可以象频率计、相位计那测试信号周期、频率和相位;而且还能测试调制信号的参数,估计信号的非线性失真等。 Y通道是由Y轴衰减器和Y轴放大器组成部分的,以适应观察不同幅度的各种电信号。
X通道中的扫描电路是一个能连续产生周期性线性电压的锯齿波发生器。为了能在荧光屏上看到一个稳定的待测信号波形,必须使锯齿波电压的周期是待测信号周期的整数倍。
图中同步电路的作用就是用来迫使锯齿波电压的周期满足上述要求的。其中“内”同步是利用被测信号强迫同步。
而“外”同步则是利用外部所加的电压强迫同。X通道中还有一个外部输入(X输入),有了它可以扩展示波器的功能,观察Y=f(X)的图形。
例如测二极管的伏安特性,电机的转矩特性等。 另外还有示波器及电源系统,辅助性调节电路(亮度、聚焦、垂直和水平位移等)以及示波器电源和校正信号等。
校正信号发生器是专门用来产生频率和幅度都是固定的连续方波(幅度0.5V,频率1KHz),以校准X轴及Y轴的刻度。 示波器的使用 1.示波器测量电流 测量时需要一个精度高、阻值很小而且是已知的无感电阻器,测得电压后根据欧姆定律换算成实测电流值。
2.示波器测量电压 (1)被测信号频率较低:可采用探头。如果信号幅度较小,用10:1探头灵敏度太低时,可直接用屏蔽线连接示波器Y轴输入端与测试点。
(2)被测信号频率较高:用探头要比用屏蔽线或普通电缆失真小,精度高。但测试距离将受探头电缆长度的限制,其灵敏度将随探头的衰减而有所下降。
一般测量高频时可采用同轴电缆。 测交流电压,一般是测量交流电压波形的峰值电压或某两点的电位差值。
其测量结果经过计算得出被测两点间的电位差。即用屏面上被测两点之间的垂直偏转距离乘以Y轴偏转灵敏度,即被测两点间的电位差。
测直流电压,所用示波器频响必须是从直流开始。首先调节垂直位移按钮,使扫描线处于某一水平刻度线上作为零电平线,输入被测电压信号,测出扫描线从零电平偏移的垂直距离,即被测直流电压=垂直偏转距离*Y轴偏转灵敏度*探头衰减系数。
3.示波器测量波形时间 示波器水平扫描开关微调在校准位置时,扫描开关各档的刻度值,表示屏幕上水平刻度所代表的时间值。因此示波器可以直接测得整个波形(或波形的任何部分)。
4.示波器测量频率 可利用时间测量法确定频率。 5.示波器测量相位 用于双踪示波器,在示波器屏幕上同时显示两条光迹,按坐标刻度测量这两条光迹有关点间的距离,将测得的距离换算成相位差。
(1)示波器使用不当,容易损坏示波器或影响其使用寿命。
每次开机前,要把辉度调节旋钮逆时针转到底后,再闭合电源开 关。然后缓慢转动增大光点或扫描线的亮度,一般只要看得清楚 即可。
注意不宜让经过聚焦的小亮点停在屏上不动,防止屏上荧 光物质被电子束烧坏而形成暗斑。 (2)在观察过程中,应避免经常启闭电源。
示波器暂时不用 时不必断开电源,只需调节辉度旋钮使亮点消失,到下次使用时 再调亮。因为每次电源接通时,示波管的灯丝尚处于冷态,电阻 很小,通过的电流很大,会缩短示波管寿命。
(3)电源电压应限制在220V±10%的范围内才能使用。 此 外,调节操作面板上各旋钮时动作要轻。
当旋到极限位置时,只 能往回旋转,不能硬拧。 U)有的示波器的扫描是反向进行的,即亮点先是从右到 左,然后很快从左回到右。
这在观察交流电波形上没有多大 关系。 (5)测量交流信号时,输人耦合开关放至“AC”挡,信号 内的直流分量不得超过400 V。
(6)测试时若不知道信号的参数,Y轴输入探头内有10 : 1 和1 : 1衰减器,应先拨到1〇 :。1,测试一下。
Y轴垂直灵敏度应由最低(lov/div),以及X轴水平扫描时间最短开始,并且逐 步增强。如使用10 : 1探头测量,必须牢记测量结果一定要扩大 10倍,如被测信号太弱,则可换1 : 1的探头。
(7)内藏的各个内部旋钮,一经调整,在使用中就不要随意 调节变动。 (8)精密测量时,要把示波器的“接地插座''与被测电路的 “接地”端相接。
测量电视机行、场信号时触发选择开关(内、电视场、外)拨到电视处。示波器如长期不用,应放于干燥的地 方并每月通电1次,每次10分钟,以防止元器件受潮变质。
