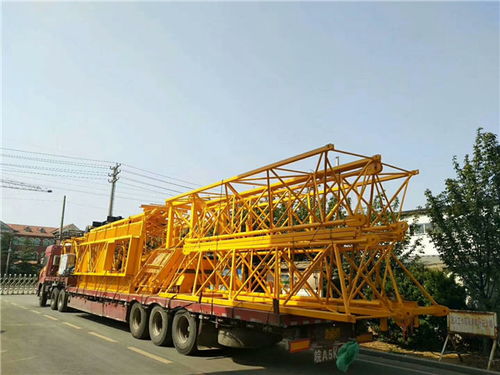

塔吊的安装前的注意事项:
检查路基、轨道铺设是否符合要求,埋设地锚,根据立塔旋转搬起方向、塔身总高度等情况,决定地锚的位置。地锚分主地锚和辅助地锚。主地锚是塔身立起的关键,旋转搬起塔身的全部荷载由主地锚承担,而且在拆塔时,仍需要使用地锚,所以必须认真埋设,使其达到要求的承载力,并作好防腐处理。地锚轮的中心必须与轨距的中心相一致,以保证塔身搬起过程中,始终沿轨距中心面旋转,不产生偏心,使门架均衡受力。辅助地锚的作用是在塔身搬起时,随旋转随放松钢丝绳,此地锚是做为保险钢丝绳的锚定点,以防止塔身在旋转过程中,发生向相反方向倒塔的事故。
以上内容均根据学员实际工作中遇到的问题整理而成,供参考,如有问题请及时沟通、指正。
1.起重机的拆装必须由取得建设行政主管部门颁发的拆装资质证书的专业队进行,并应有技术和安全人员在场监护。
2.起重机拆装前,应按照出厂有关规定,编制拆装作业方法、质量要求和安全技术措施,经企业技术负责人审批后,作为拆装作业技术方案,并向全体作业人员交底。
3.拆装作业前检查项目应符合下列要求:
1)路基和轨道铺设或混凝土基础应符合技术要求;
2)对所拆装起重机的各机构、各部位、结构焊缝、重要部位螺栓、销轴、卷扬机构和钢丝绳、吊钩、吊具以及电气设备、线路等进行检查,使隐患排除于拆装作业之前;
3)对自升塔式起重机顶升液压系统的液压缸和油管、顶升套架结构、导向轮、顶升撑脚(爬爪)等进行检查,及时处理存在的问题;
4)对采用旋转塔身法所用的主副地锚架、起落塔身卷扬钢丝绳以及起升机构制动系统等进行检查,确认无误后方可使用;
5)对拆装人员所使用的工具、安全带、安全帽等进行检查,不合格者立即更换;
6)检查拆装作业中配备的起重机、运输汽车等辅助机械应状况良好,技术性能应保证拆装作业的需要;
7)拆装现场电源电压、运输道路、作业场地等应具备拆装作业条件;
8)安全监督岗的设置及安全技术措施的贯彻落实已达到要求。
4.起重机的拆装作业应在白天进行。当遇大风、浓雾和雨雪等恶劣天气时,应停止作业。
5.指挥人员应熟悉拆装作业方案,遵守拆装工艺和操作规程,使用明确的指挥信号进行指挥。所有参与拆装作业的人员,都应听从指挥,如发现指挥信号不清或有错误时,应停止作业,待联系清楚后再进行。
6.拆装人员在进入工作现场时,应穿戴安全保护用品,高处作业时应系好安全带,熟悉并认真执行拆装工艺和操作规程,当发现异常情况或疑难问题时,应及时向技术负责人反映,不得自行其是,应防止处理不当而造成事故。
7.在拆装上回转、小车变幅的起重臂时,应根据出厂说明书的拆装要求进行,并应保持起重机的平衡。
8.采用高强度螺栓连接的结构,应使用原厂制造的连接螺栓,自制螺栓应有质量合格的试验证明,否则不得使用。连接螺栓时,应采用扭矩扳手或专用扳手,并应按装配技术要求拧紧。
9.在拆装作业过程中,当遇天气剧变、突然停电、机械故障等意外情况,短时间不能继续作业时,必须使已拆装的部位达到稳定状态并固定牢靠,经检查确认无隐患后,方可停止作业。
10.安装起重机时,必须将大车行走缓冲止挡器和限位开关碰块安装牢固可靠,并应将各部位的栏杆、平台、扶杆、护圈等安全防护装置装齐。
11.在拆除因损坏或其他原因而不能用正常方法拆卸的起重机时,必须按照技术部门批准的安全拆卸方案进行。
12.起重机安装过程中,必须分阶段进行技术检验。整机安装完毕后,应进行整机技术检验和调整,各机构动作应正确、平稳、无异响,制动可靠,各安全装置应灵敏有效;在无载荷情况下,塔身和基础平面的垂直度允许偏差为4/10OO,经分阶段及整机检验合格后,应填写检验记录,经技术负责人审查签证后,方可交付使用。
一、塔吊安装及所需设备 1、塔机中心位置布置: 本大厦施工塔吊设置在18轴与20轴之间,塔身外边距建筑物侧边5m,塔身附墙支架拉结在A轴与18、20相交的柱上(详见施工总平面布置图)。
2、塔机基础 采用天然地基梁板基础,基础尺寸宽为6000*7000米,高1.60米, 固定附着式起重机的基础是确保塔机安全检查的必有条件,在附着之前为独立式使用。所以对基础要求较高,必须严格按厂家提供的技术资料和要求对基础进行计算和施工。
3、安装所需设备: (1) 45吨汽车起重机1台。 (2) 30吨千斤顶1台。
(3) 经纬仪、水准仪各1台。 (4) 测地摇表1台。
(5) 套筒板手1套。 4、安装要求及顺序 塔吊安装待塔吊基础砼强度直到80%之后才能进行,安装时,先将加强标准节安装在塔身底部,然后再安装塔机及塔冒,平衡臂和起重臂则在施工现场地面分别拼装好进行起吊组装,其安装程序为:加强标准节 外套架 回转轴承 塔冒 平衡臂 起重臂 接通电源 调试 附拉支架,上部标准节在整机安装完成后,可自行顶升安装,附拉支架则根据设计要求规定,第一节附拉支架离地30m,第二节距第一节25m,第三节距第二节20m,以后塔身每升高15m加强一道附拉支架。
附拉支架固定时应调整好塔身,其垂直偏差不大于1%,且不大于5cm,(用经纬仪、水准仪观测垂直度)安装要点及顺序附厂家提供的安装说明书。 5、当塔机安装完毕,经调试运转正常后,应认真全面地检查一遍,并由本公司动力设备科、安全科组织验收,合格后方准投入使用。
三、塔吊安装: (一) 立 塔 1、引言 熟读说明书,以便正确迅速架设塔机,达到可顶升加节的位置。立塔时需用一台轮胎吊或25t汽车吊。
合理安排塔机安装人员,妥善协调各种安装和组装步骤,来往通道及组装现场之间的关系,将使用汽车吊的时间减至最少。 2、立塔的注意事项 a. 塔机安装工作应在塔机最高处风速不大于8m/s时进行。
b. 必须遵循立塔程序。 c. 注意吊点的选择,根据吊装部件选用长度适当、质量可靠的吊具。
d. 塔机各部件所有可拆的销轴,塔身连接螺栓、螺母均是专用特制零件。 e. 必须安装并使用保护和安全措施,如扶梯、平台、护栏等。
f. 必须根据起重臂长,正确确定配重数量,在安装起重臂之前,必须先在平衡臂安装一块2.32t的平衡重,但严禁超过此数量。 g. 装好起重臂后,平衡臂上未装够规定的平衡重前,严禁起重臂吊载。
h. 标准节的安装不得任意交换方位,否则无法进行。 i. 塔机在施工现场的安装位置,必须保证塔机的最大旋转部分如吊臂、吊钩等离输电线5m以上的安全距离。
j. 准备辅助吊装设备、枕木、索具、绳扣等常用工具。 k. 塔机安装场地的参考尺寸,详见附图。
l. 顶升前,应将小车开到规定的顶升平衡位置,起重臂转到引进横梁的正前方,然后用回转制动器将塔机的回转锁紧。 m. 顶升过程中,严禁旋转起重臂或开动小车使吊钩起升和放下。
n. 标准节起升(或放下时),必须尽可能靠近塔身。 3、接电源及试运转 当整机按前面的步骤安装完毕后,检查塔身的垂直度,允差为1/1000,再按电路图的要求接通所有电路的电源,试开动各机构进行运转。
检查各机构运转是否正确,同时检查各处钢丝绳是否处于正常工作状态。是否与结构件有摩擦,所有不正常情况均应予以排除。
如果安装完毕就要使用塔机工作,则必须按有关规定的要求调整好安全装置。 4、顶升加节 4.1顶升前的准备 1) 按液压泵站要求给其油箱加油。
2) 清理好各个标准节,在标准节连接处涂上黄油,将待顶升加高用的标准节在顶升位置时的吊臂下排成一排,这样能使塔机在整个顶升加节过程中不用回转机构,能使顶升加节过程所用时间最短。 应该强调:必须先装7节加强标准节后,再装普通标准节,顺序绝不能颠倒。
3) 放松电缆长度略大于总的顶升高度,并紧固好电缆。 4) 将吊臂旋转至顶升套架前方,平衡臂处于套架的后方(顶升油矩正好位于平衡下方)。
5) 在引进平台上准备好引进滚轮,套架平台上准备好塔身高强螺栓。 4.2 顶升前塔机的配平。
1) 塔机配平前,必须先将小车运行到参考位置,并吊起一节标准节或其它重物,然后拆除下支座四个支脚与标准节的连接螺栓; 2) 将液压顶升系统操纵杆推至"顶升方向",使套架顶升至下支座支脚刚刚脱离塔身的主弦杆的位置; 3) 通过检验下支座支脚与塔身主弦杆是否在一条垂直线上,并观察套架8个导轮与塔身主弦杆间隙是否基本相同,检查塔机是否平衡。略微调速小车的配平位置,直至平衡。
使得塔机上部重心落在顶升油缸梁的位置上。 4) 起重臂小车的配平位置,可用布条系在该处的斜腹杆上作为标志,但要注意,这个标志的位置随起重臂长度不同而改变,事后应将该标志取掉。
5) 操纵液压系统使套架下降,连接好下支座和塔身标准节间的连接螺栓。 4.3 顶升加节 4.3.1 顶升前的准备工作 1) 将一节加强标准节或普通标准节(统称标准节)吊至顶升套架引进横梁的正上方,在标准节下端装上四只引进滚轮,缓慢落下吊钩,使装在标准节上的引进滚轮比较合适地落在引进横梁上,然后摘下吊钩。
2) 将小车开至顶升平衡位置。 3) 使用回转机构上的回。
安装塔式起重机与施工电梯时的注意事项:
1. 施工电梯的安装场地应清洁干净,并用标志杆围起来,禁止非工作人员入内;
2. 防止安装地点上方掉落物体,必要时应加安全网;
3. 安装过程中,必须有专人负责,统一指挥;
4. 吊笼上所有零部件要放置平稳,不得露出安全栏外;
5. 升降机运行时,人员的头、手不能露出安全栏以外;
6. 如果有人在导轨架上或附墙架上工作时,绝对不允许开动升降机,当吊笼升起时严禁进入外笼内;
7. 吊杆上有悬挂物时,不得开动吊笼;
8. 利用吊杆进行安装时,不允许超载,吊杆只可用来安装或拆卸升降机零部件,不得用于其它起重用途;
9. 操纵升降机必须把操纵盒拿到吊笼顶部,不允许在吊笼内操作;
10. 安装作业人员按空中作业的安全要求,必须戴安全帽穿防滑,系安全带等,不要穿过于宽松的衣服,应穿工作服,以免被卷入运动部件中,发生安全事故;
11. 升降机运行前,应首先将保护接地装置与升降机金属结构联通,阻值不大于4欧姆;
12. 吊笼启动前,应进行全面检查,消除所有不安全隐患;
13. 安装运行时,必须按升降机额定安装载重量装载, 不允许超载运行;
14. 雷雨天、雪天或风速超过13米/秒的恶劣天气不能进行安装作业;
注意: 切勿忘记拧紧施工电梯标准节及附墙架的螺栓。
1、整个塔机安装工程由专业安装队队长专人负责,统一指挥,明确讯号,项目部负责配合。
2、安装塔机过程中,在拼装塔臂的方向和塔身周围10米范围内必须设置警戒线,并有警戒人员值班,严禁在警戒区内有闲人走动或停留。
3、凡进入警戒区的操作人员都必须戴好安全帽,高空作业人员要系好安全带,足穿软底鞋,操作人员思想必须高度集中,不要让零件或工具从高处掉下来,严格遵守高空作业的安全规定。
4、升塔时,风力不得超过四级,遇雨要停止安装,夜间不得安排安装作业,拼装好塔身以下支座的8根M36的高强螺栓。
5、所加标准节的踏板必须与已有的塔身标准节上的踏板对准,否则,将无法顶升。
6、顶升时,要注意检查有否妨碍塔机自升的阻力,以及塔臂、平衡臂的前后力矩的平衡,如偏差过大,可用变幅小车前后作微动调整,使顶升阻力处于最小状态。
7、顶升过程中,在塔机标准节与下支座未用8根高强螺栓连接好时,严禁塔臂进行回转。
8、本方案未涉及到的注意事项和安装工作均按《塔机使用说明书》要求完成。
塔吊安装安全技术措施: (一)塔吊安装前的准备工作 1、组织有关人员学习塔吊使用说明书,熟悉掌握塔吊技术性能。
2、根据施工现场情况确定塔吊位置和塔吊安装高度。(塔吊设在该楼的北侧),塔吊一次独立安装高度20米。
3、塔吊基础施工:塔吊基础设置在老土上。塔基施工工艺按塔吊使用说明书要求执行。
4、塔吊安装机具准备: 20T汽车吊一辆,钳工常用工具一套,电工常用工具一套,经纬仪一台,活动搬手一套,死搬手一套,管钳两把,8磅大锤2个,撬棍4把,钢丝绳及滑鞍两组,钢卷尺1个,安全带6条,安全帽16顶。 5、将电源引入塔吊专用配电箱 6、人员组织:该工程使用的塔吊由本公司塔吊安装队伍负责安装,工地配合1名电工,3名架子工,2名起重工。
(二)塔吊安装前安全检查验收 1.塔吊基础检查:检查塔基砼试压报告,待砼达到设计强度后方可进行组织塔吊安装。砼塔基的上表面水平误差不大于0.5mm。
砼塔基应高于自然地面150mm,并有良好的排水措施,严禁塔基积水。 2.对塔吊自身的各个部件,结构焊缝、螺栓、销轴、导向轮、钢丝绳、吊钩、吊具及起重顶升液压爬升系统、电气设备等进行仔细的检查,发现问题及时解决。
3.检查塔吊开关箱及供电线路,保证作业时安全供电。检查安装使用机具的技术性能是否良好,检查安装使用的安全防护用品是否符合要求,发现问题立即解决,保证安装过程中安装使用的机具设备及安全防护用品的使用安全。
4.塔吊在安装过程中必须保持现场清洁有序,以免防碍作业影响安全。设置作业区警戒线,并设专人负责警戒,防止以塔吊安装无关的人进入塔吊安装现场。
5.塔吊安装必须在白天进行,并应避开阴雨、大风、大雾天气,如在作业时突然发生天气变化要停止作业。 6.参加塔吊安装拆除人员,必须经劳动部门专门培训,经考试合格后持证上岗。
参加塔吊安拆人员必须戴好安全帽,高空作业人员要系好安全带,穿好防滑鞋和工作服,作业时要统一指挥,动作协调,防止意外事故发生。 7.塔吊作业防碰撞措施。
塔与塔之间的最小架设距离应保证处于低位的塔吊臂端部与另一台塔吊的塔身之间最少距离不低于2米,处于高位的塔吊(吊钩升至最高点),与低位的塔吊之间,在任何情况下其垂直方向的间距不小于2米。 四、塔吊安装工艺要求 1、塔吊安在施工前要由项目技术负责人编制塔吊安拆方案和安拆安全技术交底,使参加塔吊安拆的人员都知道自己的工作岗位及工作内容、技术要求和安全注意事项,并在施工过程中严格遵守。
2、塔吊安装完成后,由项目经理组织有关人员进行检查验收,经验收合格后,填写施工现场机械设备验收报审表,并提供以下材料:(1)产品生产许可证和出厂合格证;(2)产品使用说明书、有关图纸及技术资料;(3)产品的有关技术标准规范;(4)企业自检验收表。报当地建筑施工安全监督站,待安全监督站检查、验收合格签发验收合格准用证后方可进行使用。
3、塔吊安装程序 (1)塔吊安装程序:固定塔吊基础─>安装塔吊标准节至20M─>吊装塔帽转台和驾驶室─>吊装平衡臂及卷扬机、配电箱、─>先吊装一块配重块─>吊装起重臂及撑架系统(包括小车牵引机构和小车)─>吊装剩余两块配重块穿绕有关绳索系统─>检查整机的机械部件,结构连接部件、电气部件等─>调整好各安全保护装置─>进行试车。 (2)塔吊安装工艺标准要求 1)塔吊必须做好接地保护,防止雷击(采用不小于10mm2多股铜线用焊接的方法连接),接地电阻值不大于4欧姆。
2)塔吊安装完成后,在无荷载的情况下,塔身与地面的垂直度偏差值不得超过3/1000。 3)塔吊各部件的连接螺栓、销轴预紧力应符合要求。
液压系统、安全阀的数值,电器系统保护装置的调整值及其它机构部件的调整值,均应符合要求。 4)力矩限制器的综合误差不大于其额定值的8%,超过额定值时,力矩限制器,应切断吊钩上升和幅度增大方向的电源,担机构可做下降和减小幅度方向的运动。
5)超高限制器:当吊钩架上升高度距定滑轮不小于1米时,超高限制器应能切断吊钩上升方向的电源。 6)变幅限制器:当小车行驶至吊臂端部0.5米处时,应能切断小车运行方向的电源。
7)塔吊安装完成检查无误后,必须进行空载、静载、动载试验,其静载试验吊重为额定荷载的125%,动载吊重试验吊重为额定荷载的110%,经试验合格后方能交付使用。 8)其它未尽事宜,按建筑施工安全检查标准(JGJ59-99)和塔吊使用说明书要求执行。
五、塔吊使用、维修、保养技术措施 1、塔吊司机指挥和司索人员必须经市以上劳动部门培训合格持证上岗,塔吊指挥必须使用旗语指挥。 2、塔吊正常工作气温为+40摄氏度,-20摄氏度,风速低于20M/sec,如遇雷雨、浓雾、大风等恶劣天气应立即停止使用。
3、操作人员要严格执行操作规程,认真作好起重机工作前,工作中、工作后的安全检查和维护保养工作,严禁机械带病运转。工作完成后,保证起重机臂随风自由转动。
4、起重吊装中坚决执行十不吊 (1)吊物重量超过机械性能允许范围不准吊;(2)信号不清不准吊;(3)吊物下有人不准吊;(4)吊物上站人不。
安装前技术准备工作及注意事项 (1)按塔机说明书及基础设计资料的要求,核对基础施工质量的关键部位。
检测塔机基础的几何尺寸误差,应在允许范围内,测定水平误差大小,以便垫铁。 塔机基础施工应满足此方案中的强度要求。
(2)详细了解安装用吊车的技术状况,技术负责人应向吊车司机交待安装过程及吊装主要部件的尺寸、重量、高度,共同商定吊车停入位置,臂杆长度及仰角等主要技术参数。 (3)安装负责人召集安装作业人员、吊车机组人员及吊装指挥人员开会,共同讲解落实安全技术措施,专项明确吊车支脚支承作业负责人员,支脚支承必须达到坚实牢固。
(4)塔吊安装人员必须持证上岗方可作业,戴好各种劳动防护用品。 (5)塔机各部位之间的连接轴,螺栓、螺母、轴端卡板和开口销必须使用生产厂家随机或指定的专用件,不得随意自行更换。
塔吊安装在施工前要由项目技术负责人编制塔吊安拆方案和安拆安全技术交底,使参加塔吊安拆的人员都知道自己的工作岗位及工作内容、技术要求和安全注意事项,并在施工过程中严格遵守。
塔吊安装完成后,由项目经理组织有关人员进行检查验收,经验收合格后,填写施工现场机械设备验收报审表,并提供以下材料:
(1)产品生产许可证和出厂合格证;
(2)产品使用说明书、有关图纸及技术资料;
(3)产品的有关技术标准规范;
(4)企业自检验收表。报当地建筑施工安全监督站,待安全监督站检查、验收合格签发验收合格准用证后方可进行使用。
(1)准备工作
检查路基、轨道铺设是否符合要求,埋设地锚,根据立塔旋转搬起方向、塔身总高度等情况,决定地锚的位置。地锚分主地锚和辅助地锚。主地锚是塔身立起的关键,旋转搬起塔身的全部荷载由主地锚承担,而且在拆塔时,仍需要使用地锚。
地锚轮的中心必须与轨距的中心相一致,以保证塔身搬起过程中,始终沿轨距中心面旋转,不产生偏心,使门架均衡受力。
(2)整体安装
按照说明书要求的程序,安装行走机构、门架与压铁.起重臂插在门架平台的支架轴上,按塔身卧倒组装尺寸搭好道木垛上,组装塔身、塔帽,使塔身架在道木垛上,其轴线大致与地面平行。
(3)穿绕钢丝绳
钢丝绳品种包括磷化涂层钢丝绳、镀锌钢丝绳、不锈钢丝绳、光面钢丝绳,根据使用条件及要求选用,将卷扬机钢丝绳经驾驶室到塔帽的滑轮组,最后固定在起重机头部。
(4)竖立塔身前
应对控制器、限位开关等电气设备进行检查,把操纵室内的活动控制盘取下,装在室外支架上,便于立塔时操作。
夹紧轨钳,并在行走轮下面楔好防滑楔。
为加强门架的刚度,可在门架两侧绑十字撑。
扩展资料
操作规程
1. 使用前,应检查各金属结构部件和外观情况完好,空载运转时声音正常,重载试验制动可靠,各安全限位和保护装置齐全完好。
2. 操作各控制器时,应依次逐步操作,严禁越挡操作。在变换运转方向时,应将操作手柄归零,待电机停止转动后再换向操作,力求平稳,严禁急开急停。
3. 设备在运行中,如发现机械有异常情况,应立即停机检查,待故障排除后方可进行运行。
4. 严格持证上岗,严禁酒后作业,严禁以行程开关代替停车操作,严禁违章作业和擅离工作岗位或把机器交给他人驾驶。
5. 装运重物时,应先离开地面一定距离,检查制动可靠后方可继续进行。
6. 坚持"十"不吊。 作业完毕,应断电锁箱,搞好机械的"十字"作业工作。十不吊的内容如下:
(1)、斜吊不吊
(2)、超载不吊
(3)、散装物装得太满或捆扎不牢不吊
(4)、吊物边缘无防护措施不吊
(5)、吊物上站人不吊
(6)、指挥信号不明不吊
(7)、埋在地下的构件不吊
(8)、安全装置失灵不吊
(9)、光线阴暗看不清吊物不吊
(10)、六级以上强风不吊
