1..箱变基础做法

基础土方的开挖+对于箱变基坑采用机械开挖，人工配合开挖清底的方法，开挖时基坑边坡放坡.挖掘机开挖深度至持力层剩余的部分采用人工清底，直至开挖到预埋扁钢底面，集水槽宽度为100mm。

本工程箱变基础垫层采用100厚C15砼垫层，垫层施工时要采取措施保证垫层表面的平整度。本工程箱变基础模板采用木模。

采用木模是用钢管进行加固，施工过程中应严格控制基础位置，防止模板发生位移。本工程箱变基础底板采用C25混凝土，在浇筑过程中要样按照砼浇筑操作规程进行，浇筑时震动棒插点要均匀，尤其是预埋扁钢附近的砼，要确保震捣密实。

基础砼浇筑后，表面收光，并形成一定坡度向基础旁边的集水槽，集水槽向排污口方向倾斜。

2.箱变的安装以及基础设计需要考虑哪些方面内容

箱变基础也俗称逆变器和箱式变压器的建筑基础。通过在箱变基础上预埋钢板，为逆变器安装、箱变安装提供平衡、稳定的基础。在箱变基础处有穿通电缆的通道，为汇流箱出线至逆变器进线提供隐蔽通道以及逆变器出线至箱变低压侧进线提供通道。

箱变就是箱体式变电站，简单说就是把一个变电站装到一个彩钢板制作的房子中，这个箱体式变电站可以整体移动搬迁。最早的变电站是建在地面或地下的地面上，建成后不能整体搬迁，箱变就可以实现搬迁，箱变里面有变压器、高压配电柜或低压配电柜等配电设施。箱变基础就是这个箱体式变电站的安装基础，这个基础按照箱变的尺寸、重量、电缆安装、运行维护检修等需要设计。

3.箱变的基础一般是多大的

箱变基础也俗称逆变器和箱式变压器的建筑基础。

通过在箱变基础上预埋钢板，为逆变器安装、箱变安装提供平衡、稳定的基础。在箱变基础处有穿通电缆的通道，为汇流箱出线至逆变器进线提供隐蔽通道以及逆变器出线至箱变低压侧进线提供通道。

箱变就是箱体式变电站，简单说就是把一个变电站装到一个彩钢板制作的房子中，这个箱体式变电站可以整体移动搬迁。最早的变电站是建在地面或地下的地面上，建成后不能整体搬迁，箱变就可以实现搬迁，箱变里面有变压器、高压配电柜或低压配电柜等配电设施。

箱变基础就是这个箱体式变电站的安装基础，这个基础按照箱变的尺寸、重量、电缆安装、运行维护检修等需要设计。

4.箱式变压器基础是什么意思

箱式变压器基础，就是在周围管道铺设完成以后，针对每台箱式变压器建设的一个底部建筑结构，一般是结构外边框和箱变外边框等长等宽，砖砌，顶部钢筋砼圈梁，上面和四角设有预埋件，上平面必须光滑平整，内外水泥粉光压实。

深度各个厂家要求不同。许继的深度要求是2.3米，创新的要求是1.8米，祥和的要求是2米。

因为后期电缆的接入和维修需要人下到箱变底部配合，所以箱变底部都设有人孔，人孔的位置还需要设爬梯。这个结构的整体，就叫做箱式变压器基础。

大型的组合式箱变，一般采用几间连续结构的基础工程，具体都有相应的安装设计图纸。

5.箱式变电站的原理

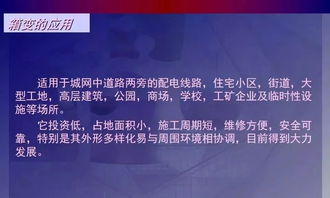

箱式变电站（简称箱变）是一种把高压开关设备配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。

它适用于额定电压10/0.4KV三相交流系统中，作为线路和分配电能之用。与同容量的欧式箱变相比较，美式箱变的结构更为合理。

由于欧式箱变是将变压器及普通的高压电器设备装于同一个金属外壳箱体中，变压器室温很高，引起散热困难，影响出力；另一方面在箱体中采用普通的高压负荷开关和熔断器、低压开关柜，所以欧式箱变体积较大。美式箱变与欧式箱变结构上不一样。

从布置上看，其低压室、变压器室、高压室不是目字型布置，而是品字型布置。从结构上看，这种箱式变分为前、后两部分前面为高、低压操作间隔，操作间隔内包括高低压接线端子，负荷开关操作柄，无载调压分节开关，插入式熔断器，油位计等；后部为注油箱及散热片，将变压器绕组、铁芯、高压负荷开关和熔断器放入变压器油箱中。

避雷器也采用油浸式金属氧化物避雷器。变压器取消油枕，采取油加气隙体积恒定原则设计密封式油箱，油箱及散热器暴露在空气中，没有散热困难。

低压断路器采用塑壳断路器作为主断路器及出线断路器。由于结构简化，这种箱式变电站的占地面积和体积大大减小，由于其体积很小再加上只是一侧开门，其所需占地面积仅是欧式箱变的1/4，体积仅为同容量欧式箱变的1/5-1/3。

美式箱变高压侧采用熔断器保护，低压侧采用塑壳自动空气断路器保护，与中国10kV配变保护方式相同。高压熔断器保护变压器内部故障，自动空气断路器保护低压侧线路的过电流、短路、欠电压故障。

美式箱变存在的缺点。由于负荷开关浸在油里，油被电弧碳化、分解，产生乙炔等有害气体，使得性能下降，曾发生事故。

看不到明显断开点，检修不方便。因为美国低压保护及计量方式与中国不同，美式箱变本身不带低压保护和计量。

为满足国内用户的需要，国产箱变在低压侧加装低压配电柜。由于箱式变长期处于太阳的直晒下，影响塑壳断路器的散热，使得断路器不能正常开断负载及短路电流，易引发高压侧故障。

6.箱式变电站的结构

箱变一般采用各单元相互独立的结构，分别设有变压器室、高压开关室、低压开关室，通过导线连成一个完整的供电系统。

变压器室一般放在后部。为了方便用户维修、更换和增容的需要，变压器可以很容易的从箱体内拉出来或从上部吊出来。

由于变压器放在外壳内，其有利的因素是可以防止阳光直接照射变压器而产生的温升，同时也可以有效地防止外力碰撞、冲击及发生触摸感电事故；其不利因素是对变压器的散热提出了较高的要求。 高压开关室内安装有独立封闭的高压开关柜，柜内一般安装有产气式、压气式或真空式负荷开关—熔断器组合电器，其上安装的高压熔断器可以保证任一相熔断器熔断都可以使其主开关分闸，以避免缺相运行。

此外还装有接地开关，其与主开关相互连锁，即只有分开主开关后，才可合上接地开关，而合上接地开关后，主开关不能关合，以此来保证维护时的安全。 扩展资料 箱式变电站由于结构比较紧凑，每个箱均构成一个独立系统，这就使得组合方式灵活多变，一方面，可以全部采用箱式，也就是说，35kv及10kv设备全部箱内安装，组成全箱式变电站。

也可以仅用10kv开关箱，35kv设备室外安装，10kv设备及控保系统箱内安装，对于这种组合方式，特别适用于农网改造中的旧站改造，即原有35kv设备不动，仅安装一个10kv开关箱即可达到无人值守的要求。 总之，箱式变电站没有固定的组合模式，使用单位可根据实际情况自由组合一些模式，以满足安全运行的需要。

箱式变电站外壳采用钢板或者合金板，配有双层顶盖，隔热性好。外壳及骨架全部经过防腐处理，具有长期户外使用的条件。

外形及色彩可与环境相互协调一致。 安装方便，在箱式变电站的基础下面设有电缆室，而在低压室内设有人孔可进入电缆室进行工作。

从体积上看，欧式箱变由于内部安装常规开关柜及变压器，产品体积较大。美式箱变由于采用一体化安装体积较小。

参考资料来源：百度百科-箱式变电站。
