电工看图纸6(建筑电工图纸怎么看)

1.建筑电工图纸怎么看

查看建筑电工图纸基本方法：

1、结合电工、电子技术基础知识看图；

2、结合电器元件的结构和工作原理侃图；

3、结合典型电路识图，典型电路就是常见的基本电路；

4、结合有关图纸说明看图；

5、结合电气图的制图要求看图。

看图纸说明后，就要看概略图，从而了解整个系统或分系统的概况，即它们的基本组成、相互关系及其主要特征，为进一步理解整个系统或分系统的工作打下基础。

为了进一步理解整个系统或分系统的工作原理，需仔细看电路图。电路图是电气图的核心，看图难度大。对于复杂的电路图，应先看相关的逻辑图和功能图。

扩展资料：

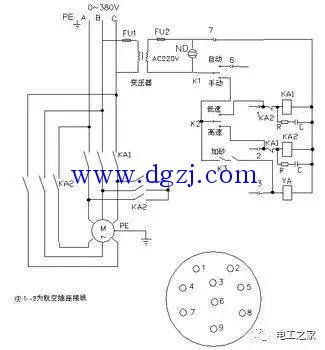

以电路图为依据绘制的，因此要对照电路图来看接线图。看接线图时，也要先看主电路，再看控制电路。看接线图要根据端子标志、回路标号，从电源端顺次查下去，搞清电路的走向和电路的连接方法，即搞清每个元件是如何通过连线构成闭合回路的。

看主电路时，从电源输入端开始，顺次经控制元件和电路到用电设备，与看电路图有所不同。看控制电路时，要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析。

接线图中的线号是电气元件问导线连接的标记，线号相同的导线原则上都可以接在一起。由于接线图多采用单线表示，因此对导线的走向应加以辨别，还要搞清端子板内外电路的连接。

参考资料来源：百度百科--电工图

2.怎样看电工图纸

1、结合电工基础理论识图 要想搞清电路的电气原理，必须具备电工基础知识，如三相异步电动机的旋转方向是由通入电动机的三相电源的相序决定的。

改变电源的相序可改变电动机的转向。 2、结合电器元件的结构和工作原理识图 看电路图时应搞清楚电器元件的结构、性能、在电路中的作用、相互控制关系，才能搞清电路的工作原理。

3、结合典型电路识图 一张复杂的电路图细分起来是由若干典型电路组成，因此熟悉各种典型电路，能很快分清主次环节。 4、结合电路图的绘制特点识图 绘制电气原理图时，主电路绘制在辅助电路的左侧或上部，辅助电路绘制在主电路的右侧或下部。

同一元件分解成几部份，绘在不同的回路中，但以同一文字符号标注。回路的排列，通常按元件的动作顺序或电源到用电设备的连接顺序，水平方向从 左到右、垂直方向从上到下绘出。

了解电气图的基本画法，就容易 看懂电路的构成情况，搞清电器的相互控制关系，掌握电路的基本原理。

3.电气图的基本识图步骤和方法有哪些

1. 识读电气图的基本方法 有些电气图虽然不算太复杂，但如果不从电路原理上掌握其连线规律，诊断线路故障就比较困难，所以要顺利修好常用电气设备，就必须读懂和掌握电气图，尤其是初学者，更要学会识读电气图。

对于各类电气图的识读，通常有以下几种基本识图方法。1）结合电工、电子技术基础知识看图 在实际生产的各个领域中，所有电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。

因此，要想迅速、准确地看懂电气图，必须具备一定的电工、电子技术知识。例如三相笼型异步电动机的正转和反转控制，就利用了电动机的旋转方向由三相电源的相序来决定的原理，用倒顺开关或两个接触器进行切换，改变输入电动机的电源相序，从而改变电动机的旋转方向。

2）结合电气元件的结构和工作原理看图 在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种控制开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互控制关系及在整个电路中的地位和作用。

3）结合典型电路识图 典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。不管多么复杂的电路，几乎都是由若干典型电路组成的。

因此，熟悉各种典型电路，在看图时就迅速地分清主次，抓住主要矛盾，从而看懂较复杂的电路图。4）结合有关图纸说明看图 图纸说明表述了该电气图的所有电气设备的名称及其数码代号，通过阅读说明可以初步了解该图有哪些电气设备。

然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连线、控制关系，就可以尽快读懂该图，了解该电路的特点和构成。5）结合电气图的制图要求看图 电气图的绘制有一些基本规则和要求，这些规则和要求是为了加强图纸的规范性、通用性和示意性而提出的。

可以利用这些制图知识准确看图。制图基本知识包括以下几个方面：a.在绘制电路图时，各种电气元件都使用国家统一规定的文字符号和图形符号。

b.主电路部分用粗线画出，控制电路部分用细线画出。一般情况下，主电路画在左侧，控制电路画在右侧。

c.统一电器的各部分不画在一起，根据其作用原理分散绘出时，为了便于识别，它们用同一文字符号标注。d.对完成具有相同性质任务的几个电气元件，在文字符号后加数码以示区别。

e.电路中所有电气元件都按“平常”状态绘制。2. 识读电气图的基本步骤 电气图的识读通常有以下几个基本步骤。

1）阅读设备说明书 阅读设备说明书，可以了解设备的机械结构、电气传动方式、电气控制要求；电动机和电气元件的分布情况及设备的使用操作方法；各种按钮、开关、熔断器等的作用。2）阅读图纸说明 拿到图纸后首先要看图纸说明，搞清设计的内容和施工要求，就能了解图纸的大体情况，抓住读图的重点。

图纸说明通常包括图纸的目录、技术说明、元器件明细表和施工说明等。3）阅读主题栏 在认真阅读图纸说明的基础上，接着阅读主标题栏，了解电气图的名称及标题栏中有关内容。

凭借有关的电路基础知识，对该电气图的类型、性质、作用等有明确的认识，同时大致了解电气图的内容。4）识读系统图（或框图） 阅读图纸说明后，就要识读系统图（或框图），从而了解整个系统（或分系统）的情况，即它们的基本组成、相互关系及其主要特征，为进一步理解系统（或分系统）的工作打下基础。

5）识读电路图 为了进一步理解系统（或分系统）的工作原理，需仔细识读电路图。电路图是电气图的核心，看图难度大。

对于复杂的电路图，应先看相关的逻辑图和功能图。识读电路图时，先要分清主电路和控制电路、交流电路和直流电路，其次按照先看主电路再看控制电路的顺序看图。

看主电路时，通常从下往上看，即从用电设备开始，经控制元件，顺次往电源方向看。通过识读主电路，要搞清用电设备是怎样从电源取电的，电源经过哪些元件到达负载等。

看控制电路时，应自上而下、从左向右看，即先看电源，再看各条回路。通过看控制电路，要搞清它的回路构成、各元件间的联系（如顺序、互锁等）、控制关系和在什么条件下回路构成通路或断路，分析各回路元件的工作状况及其对主电路的控制情况，从而搞清楚整个系统的工作原理。

6）识读接线图 接线图时以电路图为依据绘制的，因此要对照电路图来看接线图。看接线图时，也要先看主电路再看控制电路。

看接线图要根据端子标志、回路标号，从电源端顺次查下去，搞清线路的走向和电路的连接方法，即搞清每个元件是如何通过连线构成闭合回路的。看主电路时，从电源输入端开始，顺次经控制元件和线路到用电设备，与看电路图有所不同。

看控制电路时，要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析。接线图中的线号。

4.电工图纸怎样看

1、结合电工基础理论识图 要想搞清电路的电气原理，必须具备电工基础知识，如三相异步电动机的旋转方向是由通入电动机的三相电源的相序决定的。改变电源的相序可改变电动机的转向。

2、结合电器元件的结构和工作原理识图 看电路图时应搞清楚电器元件的结构、性能、在电路中的作用、相互控制关系，才能搞清电路的工作原理。

3、结合典型电路识图 一张复杂的电路图细分起来是由若干典型电路组成，因此熟悉各种典型电路，能很快分清主次环节。

4、结合电路图的绘制特点识图 绘制电气原理图时，主电路绘制在辅助电路的左侧或上部，辅助电路绘制在主电路的右侧或下部。同一元件分解成几部份，绘在不同的回路中，但以同一文字符号标注。回路的排列，通常按元件的动作顺序或电源到用电设备的连接顺序，水平方向从 左到右、垂直方向从上到下绘出。了解电气图的基本画法，就容易 看懂电路的构成情况，搞清电器的相互控制关系，掌握电路的基本原理。

5.电工基础知识

工矿企事业单位维修电工技术知识 实用电工数学 第一章 指数第二章 三角函数第三章 正弦量的向量云算第四章 复数第五章 对称分量法 电工基础 第一章 直流电路的基本概念第二章 直流电路的分析计算第三章 电容器第四章 电磁和电磁感应第五章 正弦交流电路第六章 三相正弦交流电路 电子技术基础 第一章 半导体器件第二章 放大器分析基础第三章 交流放大器第四章 负反馈放大器第五章 正弦波振荡器第六章 直接耦合放大器第七章 集成运算放大器及其应用第八章 直流稳压电源第九章 可控整流电路 电工安全技术 第一章 用电安全概述第二章 安全制度第三章 接地与接零第四章 防火与防爆第五章 防雷保护第六章 特殊防护第七章 触电救护第八章 安全用具 工矿企事业单位电器设备的维护与修理 第一部分 变压器与交直流电机第一章 变压器第二章 直流电机第三章 异步电动机第四章 同步发电机 第二部分 电力拖动与高低压电器 第五章 电力拖动第六章 高压电器第七章 低压电器 第三部分 二次接线与继电保护 第八章 电气绝缘试验方法第九章 架空电力线路和变 配电所第十章 二次接线及继电保护装置 第四部分 电工仪表与测量技术 电器照明 第十一章 常用电工仪表第十二章 电器照明 工矿企事业单位维修电工 第一章 直流电路第二章 电与磁第三章 交流电路第四章 变压器第五章 异步电动机第六章 直流电机第七章 低压电器第八章 电力拖动第九章 电子技术基础第十章 常用电工仪表第十一章 电气绝缘第十二章 电气非破坏性试验第十三章 电器照明第十四章 安全用电。

6.电工基础知识

工矿企事业单位维修电工技术知识

实用电工数学

第一章 指数

第二章 三角函数

第三章 正弦量的向量云算

第四章 复数

第五章 对称分量法

电工基础

第一章 直流电路的基本概念

第二章 直流电路的分析计算

第三章 电容器

第四章 电磁和电磁感应

第五章 正弦交流电路

第六章 三相正弦交流电路

电子技术基础

第一章 半导体器件

第二章 放大器分析基础

第三章 交流放大器

第四章 负反馈放大器

第五章 正弦波振荡器

第六章 直接耦合放大器

第七章 集成运算放大器及其应用

第八章 直流稳压电源

第九章 可控整流电路

电工安全技术

第一章 用电安全概述

第二章 安全制度

第三章 接地与接零

第四章 防火与防爆

第五章 防雷保护

第六章 特殊防护

第七章 触电救护

第八章 安全用具

工矿企事业单位电器设备的维护与修理

第一部分 变压器与交直流电机

第一章 变压器

第二章 直流电机

第三章 异步电动机

第四章 同步发电机

第二部分 电力拖动与高低压电器

第五章 电力拖动

第六章 高压电器

第七章 低压电器

第三部分 二次接线与继电保护

第八章 电气绝缘试验方法

第九章 架空电力线路和变 配电所

第十章 二次接线及继电保护装置

第四部分 电工仪表与测量技术 电器照明

第十一章 常用电工仪表

第十二章 电器照明

工矿企事业单位维修电工

第一章 直流电路

第二章 电与磁

第三章 交流电路

第四章 变压器

第五章 异步电动机

第六章 直流电机

第七章 低压电器

第八章 电力拖动

第九章 电子技术基础

第十章 常用电工仪表

第十一章 电气绝缘

第十二章 电气非破坏性试验

第十三章 电器照明

第十四章 安全用电

7.电工知识

电工常识培训2011年5月24日13:30照明与配电系统的组成部分照明配电系统：由照明配电箱、漏电保护器、小型断路器组成。

1、照明配电箱：分为立柜式配电箱、明装配电箱和暗装配电箱三种。配电箱的大小规格有一定的区分要求。

（1）立柜式配电箱：（标准层竖井内照明配电柜）一般用于写字楼主配电系统，为整个楼层的供电枢纽，因用电负载很大，设计安置时要有一定的散热空间。（2） 明装配电箱：一般用于安装在不宜改动位置的墙体上，如写字楼商业竖井外混凝土墙面上的。

（3） 暗装配电箱：一般适用于办公室，因为其不占用房屋地面空间，并且较为美观，是一种比较理想的产，如：单元内配电箱。2、漏电保护器：分电子式和电磁式两种保护形式。

安装形式一般为导轨模块式的。电子式漏电开关和电磁式漏电开关的区别：电子式漏电开关的启动，是利用火线与零线的电位差原理，即借助于（电子线路板）晶体管运算放大器的辅助电压的变化来起动电子感应线圈的，因此存在一些不安全因素。

以下5种情况说明电子漏电开关相对不安全的因素：（1） 如果电子式漏电开关装在浴室式蒸汽较高的潮湿处，有可能经常发生开关的误动作，主要原因是水分子是带电导电体。（2） 电网电压不稳定地区（过高或过低）开关不动作。

（3） 相线和保护线（PE线和PEN）发生短路故障，造成电网电压降低，影响开关动作。（4） 出现雷击现象或操作过电压，电子元件对电压的敏感，造成开关动作的困难。

（5） 出现高频电磁波，造成提高脱扣电流，开关易产生误动作。电磁式漏电开关的优点在于：电磁式漏电开关的相线与零线同时穿过漏电感应线圈，当未发生接地漏电时，通过相线电流与通过零线的电流相等，因此所产生的磁场M2 与MN 相等，（也就是通常所说的电流流进流出相等），只要不产生电位差，电磁感应线圈不起作用，所以说是一种比较安全的漏电保护形式。

有些电磁式漏电开关的内部装有微型滤波器、隔离电容和电磁膜隔板，具有同时能抗雷击，抗突变电流和抗浪涌电流冲击的功能。3、小型断路器（空气开关）以往的电气工程一般使用熔断丝作为电路过载保护装置，它可以达到安全的效果。

但如安装不当时会造成浪费与误用。现在工程中推荐使用小型断路器，因其拥有以下优点：过载或短路后空气开关会迅速断开（分离），查明原因后可重新闭合，可以无数次地反复使用。

从长远使用成本看，价格反而低于保险丝，而且方便、快捷、安全。小型断路器拥有以下保护功能、形式和技术特性。

1过载保护。2、短路保护。

3、过热保护。4、相间保护。

5、欠电压保护。6、过压保护规格有：额定电流0.3A——125A、额定电压AC230V/400V、BC220V/440V、分断能力最大至10KA、进线方向，上下皆可。

注：空气开关在额定负载时平均操作使用寿命20000次。在了解了漏电开关，空气开关的原理、功能的情况下一般在为客户选配配电箱的过程中，应本着照明小，插座中、空调（1匹=735W≈750W）大的选配原则。

可根据客户的要求和装修个性的差异性，结合实际情况进行灵活的配电方案。配电方案有无数种，以下常用的选择要点：选择开关要点在选择开关，插座时，不仅要看商品外壳，而且更要注意其内在质量和手感。

电器类商品一般都是按照IEC（国际电工技术委员会）标准加工制造，我们国家都是按照中国低压电器检测标准，即开关使用寿命30000次以上，插座使用寿命5000次以上。优质的商品在产品介绍书上一般注明达到多国安全认证和等级标准。

我们国家要有长城标记安全认证。优质的开关面板一般都采用聚碳酸脂加工制做。

因为用聚碳酸脂加工的面板具有不易变色、耐冲击、阻燃和强度高等许多特性。衡量插座的质量优劣可以用以下数据作为依据。

1、插座的铜片必须用磷青铜片加工制造，必须具有一定的弹性，且铜片的厚度一般要达到0.3毫米以上，空调插座的铜片厚度要达到0.6毫米，以保证其在使用过程中的安全可靠性。2、插座与插头相互配合良好，松紧度适宜，插入与拔出要轻松自然。

三极插座插头的拔出力约在3.5KG左右（用检测规测试），二极插座的插头拨出力在3KG左右，带保护门的插座不允许插头插入时有过紧现象和卡死现象。这样才能永久保持良好的吻合。

3、外表主要看商品的加工精细、光泽，拆卸和安装方便，式样新颖，倒角的流线型好，超薄，这些可以做为选择的参考依据。 优质开关一般选用优质抗疲劳弹簧，纯银触点，导电材料银铜复合，翘板导线性能良好，能承受电弧氧化（劣质产品触点采用铅锌）。

采用银触点的开关导电性能好，很少有拉弧现象。优质插座后部塑料阻燃，绝缘性能好，机械性能好。

插座弹片均采用锡磷青铜片经先进工艺加工而成，弹力持久，受力平稳，插拔力均匀，插拔顺畅，阻力小。16A插座铜片一般用0.6毫米以上铜 片制做，不会因电阻的变化导致铜片过热，烧坏插座表面。

音响插座安装时建议采用美式三插（因为音响功放有瞬间电流）。优质开关类商品一般都通过“中国电工产品认证委员会”的长城认证和国际电工委员会认证及英国国家标准。

中国标准（GB），国际电工委员会（IEC），英国标准（BS），德国标推（VDE）。电气符号含义01，电气施工。

8.电工知识大全

电工知识有电路、电源、负载、电流的基本概念、电压的基本性质等。

1、电路电流所经过的路径叫电路。电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。

2、电源电源是一种将非电能转换成电能的装置。 3、负载负载是取用电能的装置，也就是用电设备。

连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。 4、电流的基本概念电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。

电流方向不变的电路称为直流电路。 单位时间内通过导体任一横截面的电量叫电流（强度），用符号I表示。

5、电压的基本性质（1） 两点间的电压具有惟一确定的数值。（2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

（3） 电压有正，负之分，它与标志的参考电压方向有关。（4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。

扩展资料：通常电工分为：外线电工、内线电工、安装电工、维修电工、运行值班电工、仪表电工等多种，他们之间各自独立又互相联系。1、外线电工外线电工是指从事架空线路、室外变配电装置、电缆线路安装的电工。

一般大型的变配电站，外线电工较多。2、内线电工内线电工是指从事室内变配电装置、室内照明及动力电气线路、室内电气设备及元件安装的电工。

如配电室内的高低压开关柜、配电柜的安装等。3、调整试验电工调整试验电工是指从事对电气设备元件及线路进行调整试验并进行送电试车、试运行的电工。
