画电路图(画电路图的诀窍)
1.画电路图的诀窍
画电路图题型大约可分为以下几种：
1、看实物画出电路图。2、看图连元件作图。3、根据要求设计电路。4、识别错误电路，并画出正确的图。一般考试就以上四种作图，下面就它们的作图方法详细说明。
（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
（二）看电路图连元件作图
方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。
（三）设计电路方法如下：
首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。
（四）识别错误电路一般错误发生有下列几种情况：
1、是否产生电源短路，也就是电流不经过用电器直接回到电源负极；
2、是否产生局部短接，被局部短路的用电器不能工作；
3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适（过大或过小了）；
4、滑动变阻器错接了（全上或全下了）。
学生比较棘手的是 给出电路图各元件的位置，按要求画电路图
一般我这样讲解，比如要求两灯并联，灯1由开关1控制
开关2控制总电路
那一般我们不考虑题目所给的各元件的位置自己按要求画出电路图应该问题不大
然后再按自己画的电路图的元件顺序在题目的元件上连接就行了，这一步也仅仅是照葫芦画瓢的问题
所以就把一个困难的问题转化成两个简单的问题
先用把个器件标出
用曲线把结点连好，
最后把曲线变成直线
我当初就是这么干的
几乎没错过
画电路图有技巧：可以从电源的正极开始画，按实物图的电子元件，一个一个的连上就可以了，其中要懂得‘串并联’，知道什么样的用电器不能怎么连（如伏特表并联与被测电压的用电器，安培表则串联到电路中），弄清楚实物图中给出的谁和谁并联，然后除了并联就是串联，再按实物图一步一步的连接即可获得正确的 电路图
最好和同学交流着学习，取长补短嘛，都有自己的不足，时间长了，就都会了……希望我说这些对你有帮助
2.如何学会画电路图我是电学初学者,尚未入门,请各路大侠帮帮忙 爱问
1。
电路 把电源、用电器、开关用导线连接起来组成的电流的路径叫做电路。从电流的角度看，电源是提供电流的装置，导线是传导电流的装置，开关是控制电流的装置，用电器是利用电流的装置。
电源、用电器、开关和导线是组成电路不可缺少的四个部分。缺少任何一部分，如没有导线就不能称之为电路，没有用电器称电路错误，没有开关电路则不完整。
图06-1所示的电路虽然由电源、开关S、电灯L和导线四部分组成，但当开关S闭合后，就将电源的两极用一条导线直接连接起来，构成了短路，这时由于通过电源的电流过大，会将电源烧坏，这种现象一定要避免。 2。
短路 通路、开路和短路是电路的三种状态。 其中短路又可分为电源短路和用电器短路两种情况。
用一根导线将电源的两极直接连接起来，叫做电源短路。此时电路中的电流很大，会把电源烧坏，因此必须避免电源短路的情况发生。
用导线把用电器的两端直接连接起来，叫做用电器短路。常把连在用电器两端的这条导线叫做短路导线。
用电器短路时，电流不通过用电器而直接从短路导线中通过。用电器短路的情况，有的时候可以被利用。
为了与电源短路相区别，用电器短路也常常被称为短接。 检查电路是否电源短路，可以用“电流流向法”。
即按照电流的方向寻找电流的通路，只要其中有一条电流的路径中没有用电器，这个电路就是电源短路。 3。
串联电路和并联电路的识别 串联电路是指将所有用电器逐个顺次连接在电路的两点间而组成的电路。并联电路是指将所有用电器的一端连在一起，另一端也连在一起，再连入电路的两点间而组成的电路。
当电路中有n个用电器时，串联电路中的电流只有一条路径，而并联电路中的电流却有n条路径。 识别电路是连接电路、进行电路分析和计算的基础，它包括许多的方面。
而识别串、并联电路，在初中物理范围内非常重要。 识别串。
并联电路，可以采用以下方法。 （1）电流分路法 此方法的要点是：从电源的正极出发，顺着电流的方向找，直到电源的负极为止。
不管电路如何弯曲，只要是电流不分路，即电流从一个用电器流向另一个用电器，一直流下去，那么用电器就是串联接法，组成的就是串联电路。如果电路在某点出现分路，表明这个电路中既有干路，又有支路，那么电流通过支路上的用电器后将在另一点汇合，在回到电源的负极。
当干路上没有用电器，而每条支路上只要一个用电器时，这些用电器就组成并联电路。 （2）节点法 对于具有串。
并联电路初步知识的同学来说，从规范的电路中看出用电器的接法是很容易的。但当面对的是一个不规范的电路，特别是电路中的导线在多处交叉相连时，初学者往往会感到困惑。
识别这种电路可采用“节点法”。所谓节点指的是电路中那些“导线交叉相连”的点，包括分流点和汇流点。
利用节点法识别电路的具体步骤是： a。先找出电路中的所有节点，并分别用字母（或数字）表示。
如图06-2。 b。
将所有用一根导线直接相连（不经过用电器）的节点视为同一节点。 并改用同一字母（或数字）表示。
图2中的节点C和D分别改为A和B。 经过以上两步的处理，从图06-2中不难看出，灯L1、L2、L3的两端，都是一端接在电路的A点上，另一端接在电路的D(B)点上，因而灯L1、L2、L3是并联的。
在图2所示的电路中，电流的流向是： 关于节点法的理论根据，同学们将在高中物理课中学习。 4。
连接电路 根据电路图连接实物，是同学们应该具备的一种电学的实验技能。连接电路通常采用以下三种方法。
（1）电流流向法 从电源的正极开始，沿着电流的流向依次连接实物，直到电 源的负极。连接串联电路时采用这种方法既快捷又准确。
（2）先支路后干路法 顾名思义，这是连接并联电路常采用的一种方法。其过程是：先从电路图中找出电路的分流点和汇流点，视它们为各个支路的“头”和“尾”；把各个支路上的元件按电流流入方向连好，电流流入端是支路的“头”，电流流出端是支路的“尾”，并将各个支路 的“头头”相接，“尾尾”相连；再把干路上的元件按电路图中的顺序接在分流点和汇流点之间；最后把各个支路的“头”和“尾”分别与分流点和汇流点相连。
（3）先通后补法 从电源的正极开始，沿着电流的流向，将干路中的元件和某一支路的元件用导线接通，先形成一条电流的路径，找出分流点和汇流点的位置；然后将其他各个支路中的元件连好，补接在分流点和汇流点之间，再形成所有电流的路径。 。
3.电路基础知识
电路基础知识的应用 ──电路工作状态分析 河南省平顶山市卫东区田选学校 范俊奇 电路的基础知识包括，电路的组成，电路的状态，电路的连接关系等，是我们分析电路工作状态的基础。
只有能看懂电路，会正确判断电路的连接方式，才能进一步对电路进行分析和计算。 一、电路分析的基础知识 1.电路的组成 一个正确的电路应该有下列基本组成部分组成。
电源、用电器、开关和导线。电源起着把其他形式的能量转化为电能并提供电能的作用；导线起着连接电路元件和把电能输送给用电器的作用；开关控制电能的输送（电流的通断）；用电器将电能转化为其他形式的能量。
如果一个电路缺少了这四个基本组成部分中的一部分，这个电路就不能工作或错误或存在危险（短路）。 2.电路的三种状态 （1）通路：接通的电路。
特征：电路中有电流而且用电器正常工作。（2）开路：断开的电路。
特征：电路中无电流，用电器不能工作。（3）短路：定义：电源两端或用电器两端直接用导线连接起来（电流不经过用电器）。
特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。并联电路中，一旦一个支路发生短路，整个电路就短路了。
开路和通路是电路的常见状态，比如，电灯的亮和灭。而短路是错误的危险状态，是绝对应该避免的。
3.串联电路中的局部短路 在串联电路中，由于某种原因或实际需要，使电路中的某个用电器发生短路，而其它用电器仍然工作的电路。如图所示电路中，当开关S闭合时，L1发生短路，L2仍有电流通过，可以发光。
4.电路的连接方式 电路的串联和并联是初中阶段必须掌握的电学知识，是进行电路分析和计算的基础。 （1）电路连接方式的比较。
串 联 并 联 定 义 把元件首尾相连逐个顺次连接起来的电路 把元件首首尾尾并列的连接起来的电路 结构特征 电路中只有一条电流路径，没有分支。 电路中有分支（有分开的点和会合的点），电流路径至少有两条， 工作特征 各用电器相互影响，一处段开所有用电器都停止工作。
各支路中的用电器独立工作，互不影响。 开 关 作 用 控制整个电路 干路中的开关控制整个电路。
支路中的开关控制该支路。 电路图 实 例 装饰小彩灯、开关和用电器 家庭中各用电器、各盏路灯 （2）判断电路串联、并联的常用方法。
基于初中阶段的学习要求，仅介绍以下常用的判断方法，在实践中可选择适合自己的方法熟练掌握。 ①定义法：将用电器接线柱编号，电流流入端为“首”，电流流出端为“尾”。
观察各用电器，若“首→尾→首→尾”连接为串联；若“首→首”、“尾→尾”相连，为并联。 ②结构特征分析法：在有电路图或实物连接图的情况下，识别电路时，可沿着电流方向分析：电源正极→各用电器→电源负极。
若途中无节点（分叉点），电流沿着一条路径前进不分流，该电路中用电器是串联关系；若电路有节点，电流在某一处分开，在另一处又合在一起，这些用电器就是并联关系。 ③工作特征分析法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作，则这两个用电器为并联。
在看不到电路图或电路实物图情况下（如路灯、家庭电路），可根据用电器的工作特征判断连接情况。 二、应用举例 1.(09济宁)如图1所示电路中，当开关S1、S2均闭合后，说法正确的是（ ） A.L1、L2都能发光 B.L1、L2都不能发光 C.Ll能发光，L2不能发光 D.Ll不能发光，L2能发光 分析：当S1断开，S2闭合时，L1、L2是并联连接关系；当S1闭合时，L1发生短路。
因为是并联电路，一处发生短路，整个电路就处于短路状态，所以，L1、L2都不能发光，B正确。 2.(09兰州)如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（ ） 分析：在四个电路中，在A电路中，两盏电灯串联，开关S与一盏电灯并联，当开关闭合时，与开关并联的电灯就发生局部短路，所以，开关闭合后，只有一盏灯亮。
B电路中，是开关串联在电路中的串联电路，开关闭合后，电路是通路，所以，两盏串联的电灯都会发光，B正确。C电路中，没有电源，是一个电路基本组成部分都不完全的错误的电路。
D电路中，两盏灯并联，S闭合时，两灯都会发光，但一盏灯没有开关控制，它是不符合电路基本连接要求的。 3.(09成都)如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。
将插头插入插座，若只闭合开关S1，电吹风吹出的是____风；若将开关S1、S2都闭合，电吹风吹出的是____风。（填“热”或“冷”） 分析：该装置中，吹风机和发热丝是并联连接关系，S1是干路开关，它一闭合，吹风机就开始工作，吹出冷风；只有当S1、S2同时闭合时，电热丝才能和吹风机同时工作，吹出热风。
所以，答案是：冷、热。 进一步分析：既然吹风机和发热丝是并联连接关系，为什么不给它们各安装一个开关分别控制呢？因为，电热丝是不能单独工作的。
若单独工作，产生的热量不能及时散发出去，吹风机的内部温度会很高，会烧坏吹风机的外壳，甚至带来危险。所以，这样设计，就可以避免电热丝的单独工作，使电吹风机既可以吹。
4.怎样能画好电路图
这个不难的
先在草稿纸上画 免得涂改
具体画法：一般先画总干路（包含电源的那条回路） 一般有电源 开关 （还可能有灯泡 定植电阻 电流表 滑动变阻器之类的）
然后在画支路 也有以上讲的那几种电路元件（不包括电源）
最后画电压表 直接画在要测的元件上
（如果你是高中生 特别要注意 分压式 还有限流式 还有 电流表内接还是外接）
题目的话 其实不需要找的 平时那些电路计算题 除了把它做出来 你就还可以研究它的电路图 研究五六个就基本会画了
初中就不会考的很难 自己操作几遍就可以了 只要练习时 最重要的就是在画每个元件之前 多想想为什么要放这儿 有没有更好的地方
5.怎么画电路图
电路图是用国家统一规定的电路元件符号表示电路连接情况的示意图。画好电路图，应符合下列要求：
(1)应完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一种电路元件，要特别注意电源的极性及导线交叉时是否相连。
(2)规范地使用电路元件的符号，熟悉课本中电路元件的符号，并在画电路图时正确地使用它们。
(3)合理地安排电路元件的符号，应尽可能让这些元件符号均匀地分布在电路图中，使画成的电路图清楚美观。
(4)整个电路图要呈长方形，平直地描绘平直导线，通常用横平竖直的线段代表连接导线，转弯处一般取直角，不要将元件画在拐角处，导线与元件连接要对称、不能断开，使电路图简洁工整。
(5)若反映闭合电器已正常工作的电路图，一般开关应画成闭合状态。
(6)一般应从电源正极开始按电流方向画。
[解题过程]
根据实物接线图画相应的电路图
在观察、分析实物接线图的基础上，一般可按“先串后并”的方法进行：
(1)根据实物图中电源的构成情况（电池的连接方式及个数），画出电源的符号。
(2)从电源的一个极出发，先沿着电路的一个回路，用横平竖直的笔划作导线把先后遇到的元件相应符号逐个画出并串联起来。
(3)把其余的支路并联在相应的结点上。
(4)按照画电路图的要求，将上述草图整理成电路图。
(5)把画出的电路图跟实物接线图进行核对检查，一旦发现问题及时纠正。

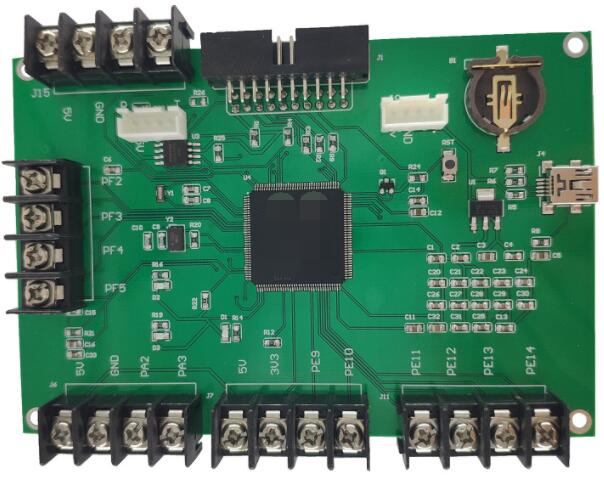

6.学DXP画原理图和PCB图需要哪些基础知识
如果你已经基本掌握了DXP的画图技巧，只需要去熟悉你要画的图的原理，将他们分模块然后分别连就好了，开始先学一点简单点得。比如先画用89C51和74HC595驱动数码管、蜂鸣器、等等。多画几次就会勒。这种东西就是自己多练，看视频也就这样。
我学了数电模电电路理论，但是画电路原理图，PCB 也没感觉用了什么那知识。老师应该有给电路图吧。照着把原理图先画出来先。画完再看。其实画电路不需要会分析电路，分析好了电路也不一定画的出来、这个看你到底是想干嘛。、做双面板就直接开始画原理图，然后封装什么的都弄好了，导入生成PCB。排版。布线就完了。
7.画电路图的技巧
我有一篇文档专门说这个的：电路图的画法和实物电路的连接.pdf
今年9月份的一个期刊上的文章。
告诉我邮箱或者qq，发给你
正确识别电路并会正确连接电路是学习电
学的最主要技能之一， 也是进行各项电学计算
的基础.同学们初学电路， 可能会感到电路连接
有些困难， 本文试图从几个主要环节归纳出基
本规律， 帮你找到适合自己的解题方法， 并在此
基础上发展能力.
电路连接涉及以下几种类型： （ 1） 根据电路
图连接实物图； （ 2） 根据实物图连接画电路图；
( 3) 根据要求设计电路并连接实物图.而电路的
连接方式不外乎串联或并联两种， 一般不涉及
混联.
一、串联电路的电路图和实物图的相互转
化
根据定义， 串联电路是将用电器逐个顺次
连接起来的电路.实际连接时， 电路中还包含开
关、电流表或电压表等电路元件， 除电压表以
外， 其他各电路元件均按电流流向， 从电源正极
出发逐个顺次连接起来， 这是连接串联电路最
直接简便的一种方法， 好似串珍珠一样， 串成一
串即可.
二、并联电路的电路图和实物图的相互转化
并联电路中电流的路径至少有两条， 包含
的电路元件通常较多. 连接时一般采用“分解
法”， 即（ 1） 找出电路中的分支点（ 电流分叉的点
和汇合的点） ， 分别标上字母如A、B， 其中用一
条导线直接连接的电路各点相通， 标上相同的
字母； （ 2） 将其中一条支路（ 通常选择电路元件
较多的支路） 各元件与干路中元件串联起来；
( 3) 把另一支路连好后将其两端（ 分支点） 分别
接到第一支路两端（ 分支点） .
三、电路中包含电压表时电路图和实物图
的相互转化
电流表和电压表只是用来测量电路中电流
或电路两点间电压的工具， 其有无并不影响电
路的组成. 但电流表必须串联于被测电路中， 而
电压表则并联于被测电路两端， 故连接电路时
可暂时把电压表搁置一旁， 先将基本电路连接
好， 最后再将电压表接入被测电路的两端.
四、根据要求设计电路
电路设计是难度较大的一种题型.在进行电
路设计时， 要注意以下几点：
( 1) 弄清题中所给的元件.通过分析题中的
设计要求， 弄清本次设计要用到的或允许使用
的元件有哪几种， 不可添加或删减；
( 2) 弄清题目的要求， 通过分析题意， 弄清
题中的设计要求， 题给的元件之间是串联还是
并联， 开关是如何控制各个元件的；
( 3) 先画草图， 再检验， 最后定稿.根据分析
的结果， 先在草稿纸上画出草图， 再对照设计
要求进行检验， 看是否合乎要求， 以便做出调
整和修改， 经检查确认无误后， 方可画出电路
设计图.
还有例题贴补下了，你说个邮箱或qq，发给你
8.电路基础知识
网孔电流法，对于一个闭环来讲，绕这个环一圈电压和为零，就有I1R1+I2R2+。。。=0
结点电流法，对于一个结点来讲，有流入的电流就有流出的电流，即电流矢量和为零。
就有I1+I2+。。。。=0 回答者： coolday186 | 五级 | 2011-3-23 22:08
你说的是基尔霍定律吧？基尔霍夫定律分基尔霍夫电压定律（KCL）和基尔霍夫电流定律（KVL）两个，用他求电路中支路的电流的时候，要利用网孔结合KCL定律列电压方程，再利用结点结合KVL列电流方程，组成方程组求解
一个网孔就是一个回路，任瞬时在这个回路中先人为的规定一个绕行方向，回路中所有元件的端电压代数和为零（电压方向与绕行方向相同取正，反之取负），一个节点嘛，一般是指三叉及三叉以上的线路交点，任瞬时流入这个交点的电和流出这个交点的电流代数和为零，如是你规点流入电流为正，那么流出的就为负，节点也可以是一部分电路（假想用一个球面包住这部分电路成为一个节点） 回答者： sf133510 | 二级 | 2011-3-23 22:23
以假想网孔电流作变量列写和网孔个数相同的KVL方程， 联立求解求出网孔电流，进而通过网孔电流与支路电流的关系再求出支路电流，或者期望再求出其它电路变量，这就是网孔电流法。对于含有理想电流源，在不能将其转移成某个网孔电流时，可采取设其两端电压，来增加变量，进而增加方程。对于含有受控源的电路，其分析方法和步骤与只含独立源电路的分析完全相同，只是要将受控变量用待求的网孔电流变量表示作为辅助方程。此法优点：同一电路所需方程数目较支路电流法少，列写方程的规律易于掌握。缺点是不直观，有的网孔电流不能用电流表测试。
以独立节点的电位作为变量依KCL（连同欧姆定律）列写节点电位方程，求解出节点电位，进而求得各支路电流或欲求的其它电路变量，这就是节点电位法。此法优点是所需方程个数少于支路电流法，特别是节点少而支路多的电路用此法尤显方便，列写方程的规律易于掌握。 缺点是对于一般给出的电阻参数、电压源形式的电路求解方程工作量较大。
9.电路基础所需的知识
1. 电路基础知识 --电路 电路---是指由金属导线和电气以及电子部件组成的导电回路，称其为电路。
直流电通过的电路称为“直流电路”；交流电通过的电路称为“交流电路”。 电路的组成---电路由电源、负载、连接导线和辅助设备四大部分组成。
电源提供电能的设备。电源的功能是把非电能转变成电能。
负载在电路中使用电能的各种设备统称为负载。负载的功能是把电能转变为其他形式能。
导线连接导线用来把电源、负载和其他辅助设备连接成一个闭合回路，起着传输电能的作用。辅助设备用来实现对电路的控制、分配、保护及测量等作用。
电路的作用---实现电能的传输、分配与转换；实现信号的传递与处理。 电路模型- -在电路分析中，为了方便于对实际电气装置的分析研究，通常在一定条件下需要对实际电路采用模型化处理，即用抽象的理想电路元件及其组合近似的代替实际的器件，从而构成了与实际电路相对应的电路模型。
2. 电路基础知识 –电流 电流--是指单位时间内通过导体横截面的电荷量。电流的大小称为电流强度，是指单位时间内通过导线某一截面的电荷量。
电流分直流和交流两种，电流的方向不随时间的变化的叫做直流，电流的大小和方向随时间变化的叫交流。 电流单位及换算--单位是安培，简称“安”，符号“A”。
1A=10^-3 mA= 10^-6uA= 10^-9nA= 10^-12pA 电流是一个有方向的物理量，仅指出大小是不够的，规定以正电荷移动的方向为电流的真实方向。列写电路方程时，电压、电流的正、负是以电流图上预先假定的参考方向为依据的，若计算结果为正值，说明电压、电流的真实方向与参考方向相符，否则相反。
3. 电路基础知识 –电压、电动势 电压----也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。需要指出的是，“电压”一词一般只用于电路当中，“电势差”和“电位差”则普遍应用于一切电现象当中。
电压的单位----在国际单位制中的主单位是伏特，简称伏，用符号V表示。伏特等于对每1库仑的电荷做了1焦耳的功，即1 V = 1 J/C。
电动势（E）----表示电源特征的一个物理量，电源中非静电力对电荷作功的能力，称为电动势，在数值上等于非静电力把单位正电荷从电源低电位端b经电源内部移到高电位端a所作的功。 电动势的大小----等于非静电力把单位正电荷从电源的负极，经过电源内部移到电源正极所作的功。
电路的基本元素是元件，电路元件是实际器件的理想化物理模型，应有严格的定义。电路中研究的全部为集总元件，电路元件的端子数目可分为二端、三端、四端元件等。
电路中最基本的几个元件是电阻、电容和电感。下面我们依次简单介绍一下这几种基本元件。
5. 电路基础知识 --电阻、电容和电感 电阻----英文名称为Resistance，缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。导体的横截面积，材料，长度可改变导体电阻的大小，有时温度也同样可以影响其大小。
电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。电阻在电路中通常起分压、分流的作用。
对信号来说，交流与直流信号都可以通过电阻。 电容----指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F）。
电容也是电容器的俗称。电容是表征电容器容纳电荷的本领的物理量。
我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。 电感----是用绝缘导线绕制而成的电磁感应元件，也是电子电路中常用的元器件之一。
电感是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L”表示，主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
