建筑结构基础与识图知识点(建筑结构识图)
1.建筑结构识图
1.混合结构：砖混或砖木……，块材砌筑墙体（或用大型预制墙材安装）、（木、预制或现浇混凝土）楼板
2.框架结构：梁柱钢接而成的受力体系，（钢筋混凝土或者钢材）预制柱、梁、板装配；现浇混凝土柱、梁，预制板；全现浇钢筋混凝土
3.框架剪力墙结构：现浇混凝土墙，现浇混凝土柱、梁，现浇板
4.剪力墙结构：全装配大板；内浇外挂；全现浇（大模板、滑模）；配筋砌块墙体，现浇构造柱、芯柱和圈梁
5.框筒结构：全现浇（大模板、滑模）；
6.筒中筒结构：内外各做成筒，一般内筒为全现浇；外筒（现浇混凝土、钢）做成密柱深梁形成筒体
7.钢网架、悬索结构
8.膜结构
2.建筑构造与识图的内容提要
本书是《21世纪全国高职高专土建系列技能型规划教材》之一，共包括建筑识图和建筑构造两部分内容以及附录。建筑识图部分介绍了识图基础知识，并结合实例重点介绍了民用建筑和工业建筑的建筑施工图、结构施工图。建筑构造部分重点介绍了民用建筑的基本组成以及各组成部分的构造原理和做法，并对单层工业厂房构造做了简介。附录是以工程实例作为本课程的综合实训内容。全书内容简明易懂，图文并茂，每章都配有学习目标、学习要求、本章小结、习题和综合实训，以便于读者学习和应用。
本书注重把建筑识图与建筑构造的知识融会贯通，把培养学生的专业及岗位能力作为重心，突出其综合性、应用性和技能型的特色。
本书可作为高职高专建筑工程技术、建筑工程监理、工程造价、建筑工程管理、建筑装饰、物业管理等土建类专业的教学用书，也可作为岗位培训教材或供土建工程技术人员学习参考。
3.建筑构造与识图的内容提要
本书分两篇，共十五章。第一篇为建筑制图与识图，共六章，主要以现行的建筑制图国家标准为基础，结合工程设计实例，系统地介绍了建筑工程图的成图原理、识图方法。其内容包括建筑制图的基本知识、投影的基本知识、体的投影、轴测投影、剖面图和断面图、建筑施工图的识读等。第二篇为建筑构造，共九章，主要以现行的相关规范为基础，结合工程实例，系统介绍了民用与工业建筑构造。其主要内容包括民用建筑概述、基础与地下室、墙体、楼板层与地坪层、楼梯、屋顶、窗与门、变形缝、工业建筑等。
本书可作为高职高专院校土建类专业及其他成人高校相应专业的教材，还可作为建筑施工企业技术和管理人员及相关工程技术人员的参考用书，具有较强的实用性。
4.谈谈你对建筑结构基础与视图课的认识
建筑结构基础与识图是根据全国高职高专教育土建类专业指导委员会指定的工程造价专业教育标准和培养方案及主干课程教学大纲编写的。全书共十章，内容包括：建筑力学基础知识，建筑结构材料，结构设计方法与设计指标，钢筋混凝土结构基本构件，钢筋混凝土楼（屋）盖、楼梯，基础，多层及高层钢筋混凝土房屋结构，砌体结构基础知识，钢结构基础知识，建筑结构施工图的识读。
一、建筑结构的组成
建筑结构的基本构件主要有板、梁、柱、墙、基础等，这些构件由于所处部位及承受荷载情况不同，作用也各不相同。
(1)板——水平承重构件。板直接承受着各楼层上的家具、设备、人的重量和楼层自重；同时板对墙或柱有水平支撑的作用，传递着风、地震等侧向水平荷载，并把上述各种荷载传递给墙或柱。结构设计时，对板的要求是要有足够的强度和刚度，以及良好的隔声、防渗漏、防火性能。板是典型的受弯构件，且其厚度方向的尺寸远小于长、宽两个方向的尺寸。
(2)梁——水平承重构件。承受板传来的荷载及梁的自重，梁韵截面高度和宽度尺寸远小于长度方向的尺寸。梁主要承受竖向荷载，其作用效应主要为受弯和受剪。
(3)柱-一竖向承重构件。承受着由屋盖和备楼层传来的各种荷载，并把这些荷载可靠地传给基础。柱的截面尺寸远小于其高度。当荷载作用线通过柱截面形心时为轴心受压柱，当荷载作用线偏离柱截面形心时为偏心受压柱。设计必须满足强度、刚度和耐久性要求。
(4)墙——竖向承重构件。与柱的作用类似，也承受着由屋盖和各楼层传来的各种荷载，并把这些荷载传给基础。同时外墙有围护的功能，内墙有分隔房间的作用，所以对墙体还常提出保温、隔热、隔声、防水、防火等要求。墙的作用效应为受压，有时还可能受弯。
(5)基础——基础位于建筑物的最下部，埋于自然地坪以下，承受上部结构传来的所有荷载，并把这些荷载传给地基。基础是房屋的主要受力构件，其构造要求是坚固、稳定、耐久，能经受冰冻、地下水及所含化学物质的侵蚀，保持足够的使用年限。
二、建筑结构的分类
建筑结构的分类方法有多种，一般可以按照结构所用材料、承重结构类型、外形特点、使用功能、施工方法等进行分类。
1.按照结构所用材料分类
按照结构所用材料的不同，建筑结构可以分为混凝土结构、砌体结构、钢结构、木结构、混合结构等多种形式。
5.如何学懂建筑结构识图
建筑结构识图 它不是单独一门学科，弄懂它必须要具有一定的工程图形基本知识。
今天的结构图主要是平面结构布置；配以标准图集；墙、柱、梁表；结构总说明；局部大样等组成。按照平法标准图集（例如03G101系列）规定的名称、代号、标注方法去读懂平面结构布置图上各个构件所在位置（平面位及标高）；各个构件之间的关系，你就收获了一半。
其次找墙、柱、梁表知道各构件的截面尺寸及配筋，材料等级找结构总说明，节点构造看大样及标准图集。以上是个纲要。
假如连轴线、纵向筋、横向筋、轮廓线。等的线型和意思都不知道，就谈不上学懂建筑结构识图咯。
6.急求建筑方面知识比如建筑识图,房屋结构等
1、什么是容积率？答：容积率是项目总建筑面积与总用地面积的比值。
一般用小数表示。2、什么是建筑密度？答：建筑密度是项目总占地基地面积与总用地面积的比值。
一般用百分数表示。3、什么是绿地率（绿化率）？答：绿地率是项目绿地总面积与总用地面积的比值。
一般用百分数表示。4、什么是日照间距？答：日照间距，就是前后两栋建筑之间，根据日照时间要求所确定的距离。
日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。5、建筑物与构筑物有何区别？答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物，如公寓、厂房、学校等；而人们不在其中生产或生活的建筑，则叫做构筑物，如烟囱、水塔、桥梁等。
6、什么是建筑“三大材”？答：建筑“三大材”指的是钢材、水泥、木材。7、建筑安装工程费由哪三部分组成？答：建筑安装工程费由人工费、材料费、机械费三部分组成。
8、什么是统一模数制？什么是基本模数、扩大模数、分模数？答：（1）、所谓统一模数制，就是为了实现设计的标准化而制定的一套基本规则，使不同的建筑物及各分部之间的尺寸统一协调，使之具有通用性和互换性，以加快设计速度，提高施工效率、降低造价。（2）、基本模数是模数协调中选用的基本尺寸单位，用M表示，1M=100mm。
(3)、扩大模数是导出模数的一种，其数值为基本模数的倍数。扩大模数共六种，分别是3M(300mm)、6M(600mm)、12M(1200mm)、15M(1500mm)、30M(3000mm)、60M(6000mm)。
建筑中较大的尺寸，如开间、进深、跨度、柱距等，应为某一扩大模数的倍数。（4）、分模数是导出模数的另一种，其数值为基本模数的分倍数。
分模数共三种，分别是1/10M(10mm)、1/5M(20mm)、1/2M (50mm)。建筑中较小的尺寸，如缝隙、墙厚、构造节点等，应为某一分模数的倍数。
9、什么是标志尺寸、构造尺寸、实际尺寸？答：（1）、标志尺寸是用以标注建筑物定位轴线之间（开间、进深）的距离大小，以及建筑制品、建筑构配件、有关设备位置的界限之间的尺寸。标志尺寸应符合模数制的规定。
（2）、构造尺寸是建筑制品、建筑构配件的设计尺寸。构造尺寸小于或大于标志尺寸。
一般情况下，构造尺寸加上预留的缝隙尺寸或减去必要的支撑尺寸等于标志尺寸。 （3）、实际尺寸是建筑制品、建筑构配件的实有尺寸。
实际尺寸与构造尺寸的差值，应为允许的建筑公差数值。10、什么是定位轴线？答：定位轴线是用来确定建筑物主要结构或构件的位置及其标志尺寸的线。
11、什么是横向、纵向？什么是横向轴线、纵向轴线？答：（1）、横向，指建筑物的宽度方向。（2）、纵向，指建筑物的长度方向。
（3）、沿建筑物宽度方向设置的轴线叫横向轴线。其编号方法采用阿拉伯数字从左至右编写在轴线圆内。
（4）、沿建筑物长度方向设置的轴线叫纵向轴线。其编号方法采用大写字母从上至下编写在轴线圆内（其中字母I、O、Z不用）。
12、什么是房屋的开间、进深？答：开间指一间房屋的面宽，及两条横向轴线之间的距离；进深指一间房屋的深度，及两条纵向轴线之间的距离。13、什么是层高？什么是净高？答：层高指建筑物的层间高度，及本层楼面或地面至上一层楼面或地面的高度；净高指房间的净空高度，及地面至天花板下皮的高度14、什么是建筑总高度？答：建筑总高度指室外地坪至檐口顶部的总高度。
15、什么是标高？什么是绝对标高、相对标高？答：（1）、建筑物的某一部位与确定的水基准点的高差，称为该部位的标高。（2）、绝对标高亦称海拔高度，我国把青岛附近黄海的平均海平面定为绝对标高的零点，全国各地的标高均以此为基准。
（3）、相对标高是以建筑物的首层室内主要房间的地面为零点（+ 0.00），表示某处距首层地面的高度。16、什么是建筑面积、使用面积、使用率？什么是交通面积、结构面积？答：（1）、建筑面积指建筑物长度、宽度的外包尺寸的乘积再乘以层数。
它由使用面积、交通面积和结构面积组成。（2）、使用面积指主要使用房间和辅助使用房间的净面积（净面积为轴线尺寸减去墙厚所得的净尺寸的乘积）。
（3）、使用率亦称得房率，指使用面积占建筑面积的百分数。（4）、交通面积指走道、楼梯间、电梯间等交通联系设施的净面积。
（5）、结构面积指墙体、柱所占的面积。17、什么是红线？答：红线指规划部门批给建设单位的占地面积，一般用红笔圈在图纸上，具有法律效力。
18、建筑物如何划分等级？答：建筑物的等级是依据耐久等级（使用年限）和耐火等级（耐火年限）进行划分的。（1）、按耐久等级划分，共分为四级：一级，耐久年限100年以上；二级，耐久年限50~100年；三级，耐久年限25~50年；四级，耐久年限15年以下。
（2）、按耐火等级划分，共分为四级：从一级到四级，建筑物的耐火能力逐步降低。19、什么是砖混结构？答：房屋的竖向承重构件采用砖墙或砖柱，水平承重构件采用钢筋混凝土楼板、屋顶板，此类结构形式叫砖混结构。
20、什么是框架结构？答：框架结构指由柱子、纵向梁、横向梁、楼板等构成的骨架作为承重结构。
7.建筑构造与识图的内容提要
本书分两篇，共十五章。第一篇为建筑制图与识图，共六章，主要以现行的建筑制图国家标准为基础，结合工程设计实例，系统地介绍了建筑工程图的成图原理、识图方法。其内容包括建筑制图的基本知识、投影的基本知识、体的投影、轴测投影、剖面图和断面图、建筑施工图的识读等。第二篇为建筑构造，共九章，主要以现行的相关规范为基础，结合工程实例，系统介绍了民用与工业建筑构造。其主要内容包括民用建筑概述、基础与地下室、墙体、楼板层与地坪层、楼梯、屋顶、窗与门、变形缝、工业建筑等。
本书可作为高职高专院校土建类专业及其他成人高校相应专业的教材，还可作为建筑施工企业技术和管理人员及相关工程技术人员的参考用书，具有较强的实用性。
8.建筑构造与识图和建筑结构与识图有区别吗
《建筑结构与识图》
主要内容包括基础工程、钢筋混凝土楼盖、框架结构、剪力墙结构、框架、剪力墙、砌体结构、钢结构的基础知识和建筑抗震构造措施，以及混凝土结构施工图平面整体表示方法制图规则和构造详图。
《建筑构造与识图》
内容包括建筑制图的基本知识、投影的基本知识、体的投影、轴测投影、剖面图和断面图、建筑施工图的识读等。建筑构造，内容包括民用建筑概述、基础与地下室、墙体、楼板层与地坪层、楼梯、屋顶、窗与门、变形缝、工业建筑等。

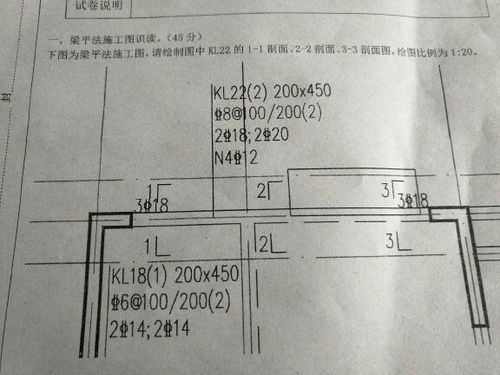

9.建筑工程钢筋识图基础知识
原发布者：JIA119891010
表示抄两根Φ20的钢筋，通长布置，用于双肢箍。⑵2Φ22+(4Φ12) 表示2Φ22为通长，4φ12架立筋，用于2113六肢箍。⑶6Φ254/2
表示上部钢筋5261上排为4Φ25，下排为2Φ25。⑷2Φ22+2Φ22 表示只有一排钢筋，两根4102在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：⑴G2φ12
表示梁两侧的构造钢筋，每1653侧一根φ12。⑵G4Φ14
表示梁两侧的构造钢筋，每侧两根Φ14。⑶N2Φ22
表示梁两侧的抗扭钢筋，每侧一根Φ22。⑷N4Φ18
