2013电子电路(电路基础所需的知识)

1.电路基础所需的知识

1. 电路基础知识 --电路

电路---是指由金属导线和电气以及电子部件组成的导电回路，称其为电路。直流电通过的电路称为“直流电路”；交流电通过的电路称为“交流电路”。

电路的组成---电路由电源、负载、连接导线和辅助设备四大部分组成。电源提供电能的设备。电源的功能是把非电能转变成电能。负载在电路中使用电能的各种设备统称为负载。负载的功能是把电能转变为其他形式能。导线连接导线用来把电源、负载和其他辅助设备连接成一个闭合回路，起着传输电能的作用。辅助设备用来实现对电路的控制、分配、保护及测量等作用。

电路的作用---实现电能的传输、分配与转换；实现信号的传递与处理。

电路模型- -在电路分析中，为了方便于对实际电气装置的分析研究，通常在一定条件下需要对实际电路采用模型化处理，即用抽象的理想电路元件及其组合近似的代替实际的器件，从而构成了与实际电路相对应的电路模型。

2. 电路基础知识 –电流

电流--是指单位时间内通过导体横截面的电荷量。电流的大小称为电流强度，是指单位时间内通过导线某一截面的电荷量。电流分直流和交流两种，电流的方向不随时间的变化的叫做直流，电流的大小和方向随时间变化的叫交流。

电流单位及换算--单位是安培，简称“安”，符号“A”。

1A=10^-3 mA= 10^-6uA= 10^-9nA= 10^-12pA

电流是一个有方向的物理量，仅指出大小是不够的，规定以正电荷移动的方向为电流的真实方向。列写电路方程时，电压、电流的正、负是以电流图上预先假定的参考方向为依据的，若计算结果为正值，说明电压、电流的真实方向与参考方向相符，否则相反。

3. 电路基础知识 –电压、电动势

电压----也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。需要指出的是，“电压”一词一般只用于电路当中，“电势差”和“电位差”则普遍应用于一切电现象当中。

电压的单位----在国际单位制中的主单位是伏特，简称伏，用符号V表示。伏特等于对每1库仑的电荷做了1焦耳的功，即1 V = 1 J/C。

电动势（E）----表示电源特征的一个物理量，电源中非静电力对电荷作功的能力，称为电动势，在数值上等于非静电力把单位正电荷从电源低电位端b经电源内部移到高电位端a所作的功。

电动势的大小----等于非静电力把单位正电荷从电源的负极，经过电源内部移到电源正极所作的功。

电路的基本元素是元件，电路元件是实际器件的理想化物理模型，应有严格的定义。电路中研究的全部为集总元件，电路元件的端子数目可分为二端、三端、四端元件等。电路中最基本的几个元件是电阻、电容和电感。下面我们依次简单介绍一下这几种基本元件。

5. 电路基础知识 --电阻、电容和电感

电阻----英文名称为Resistance，缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。导体的横截面积，材料，长度可改变导体电阻的大小，有时温度也同样可以影响其大小。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。电阻在电路中通常起分压、分流的作用。对信号来说，交流与直流信号都可以通过电阻。

电容----指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F）。电容也是电容器的俗称。电容是表征电容器容纳电荷的本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。

电感----是用绝缘导线绕制而成的电磁感应元件，也是电子电路中常用的元器件之一。电感是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L”表示，主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。

2.电子电路基础入门

电路分析基础，模拟电子电路，数字电子技术，高频电子线路，电子工艺基础，表面贴装技术，微型计算机接口技术，微型计算机通信基础，计算机网络基础及应用，计算机专业英语教程，高等数学，工程数学，离散数学。

这些是对大学本科计算机系学生的要求，其中模拟电子电路，数字电子技术，微型计算机接口技术，表面贴装技术对于硬件维修是比较重要的基础，全靠自学比较难，而且仅有基础是不够的，要多动手才有经验。不是我要打击你，硬件维修这一行难学且不吃香，我转行搞工业自动化了。

3.电子基础知识

高中知识会个大概 然后大学 高数1 电路 模拟 数字 得学学这是基础

只要你把那四科透了 你自然就入门 如果学明白了 你自己就没有办法的往里专了 把这些基础弄好 在对你这里的哪个方面完全感兴趣 旧可以专门研究哪方面 象电机与拖动 电力系统 自动控制

我给你具体介绍 （电气自动化）

{高数12 大学物理 工程数学（线性代数 概率论 ） 积分变换与复变函数}（这些是数学基础）

电路 模拟 数字 （这些是专业基础）

电机与拖动 自动控制原理 电力电子 供配电 （这些是重要专业课 ）

剩下是专业课（。。。。。。。。）

只要会了专业基础和重要专业课 剩下的你在工作赶到哪看哪了

这是我们大学学的东西 QQ137199454 老大分给我啊 我告诉你啊 我对这方面也感兴趣啊 我电力电子很好的 模拟数字也知道 二极管晶闸管 畅销管啥子的我都晓得了

4.电路基础知识

电路基础知识的应用 ──电路工作状态分析 河南省平顶山市卫东区田选学校 范俊奇 电路的基础知识包括，电路的组成，电路的状态，电路的连接关系等，是我们分析电路工作状态的基础。

只有能看懂电路，会正确判断电路的连接方式，才能进一步对电路进行分析和计算。 一、电路分析的基础知识 1.电路的组成 一个正确的电路应该有下列基本组成部分组成。

电源、用电器、开关和导线。电源起着把其他形式的能量转化为电能并提供电能的作用；导线起着连接电路元件和把电能输送给用电器的作用；开关控制电能的输送（电流的通断）；用电器将电能转化为其他形式的能量。

如果一个电路缺少了这四个基本组成部分中的一部分，这个电路就不能工作或错误或存在危险（短路）。 2.电路的三种状态 （1）通路：接通的电路。

特征：电路中有电流而且用电器正常工作。（2）开路：断开的电路。

特征：电路中无电流，用电器不能工作。（3）短路：定义：电源两端或用电器两端直接用导线连接起来（电流不经过用电器）。

特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。并联电路中，一旦一个支路发生短路，整个电路就短路了。

开路和通路是电路的常见状态，比如，电灯的亮和灭。而短路是错误的危险状态，是绝对应该避免的。

3.串联电路中的局部短路 在串联电路中，由于某种原因或实际需要，使电路中的某个用电器发生短路，而其它用电器仍然工作的电路。如图所示电路中，当开关S闭合时，L1发生短路，L2仍有电流通过，可以发光。

4.电路的连接方式 电路的串联和并联是初中阶段必须掌握的电学知识，是进行电路分析和计算的基础。 （1）电路连接方式的比较。

串 联 并 联 定 义 把元件首尾相连逐个顺次连接起来的电路 把元件首首尾尾并列的连接起来的电路 结构特征 电路中只有一条电流路径，没有分支。 电路中有分支（有分开的点和会合的点），电流路径至少有两条， 工作特征 各用电器相互影响，一处段开所有用电器都停止工作。

各支路中的用电器独立工作，互不影响。 开 关 作 用 控制整个电路 干路中的开关控制整个电路。

支路中的开关控制该支路。 电路图 实 例 装饰小彩灯、开关和用电器 家庭中各用电器、各盏路灯 （2）判断电路串联、并联的常用方法。

基于初中阶段的学习要求，仅介绍以下常用的判断方法，在实践中可选择适合自己的方法熟练掌握。 ①定义法：将用电器接线柱编号，电流流入端为“首”，电流流出端为“尾”。

观察各用电器，若“首→尾→首→尾”连接为串联；若“首→首”、“尾→尾”相连，为并联。 ②结构特征分析法：在有电路图或实物连接图的情况下，识别电路时，可沿着电流方向分析：电源正极→各用电器→电源负极。

若途中无节点（分叉点），电流沿着一条路径前进不分流，该电路中用电器是串联关系；若电路有节点，电流在某一处分开，在另一处又合在一起，这些用电器就是并联关系。 ③工作特征分析法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作，则这两个用电器为并联。

在看不到电路图或电路实物图情况下（如路灯、家庭电路），可根据用电器的工作特征判断连接情况。 二、应用举例 1.(09济宁)如图1所示电路中，当开关S1、S2均闭合后，说法正确的是（ ） A.L1、L2都能发光 B.L1、L2都不能发光 C.Ll能发光，L2不能发光 D.Ll不能发光，L2能发光 分析：当S1断开，S2闭合时，L1、L2是并联连接关系；当S1闭合时，L1发生短路。

因为是并联电路，一处发生短路，整个电路就处于短路状态，所以，L1、L2都不能发光，B正确。 2.(09兰州)如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（ ） 分析：在四个电路中，在A电路中，两盏电灯串联，开关S与一盏电灯并联，当开关闭合时，与开关并联的电灯就发生局部短路，所以，开关闭合后，只有一盏灯亮。

B电路中，是开关串联在电路中的串联电路，开关闭合后，电路是通路，所以，两盏串联的电灯都会发光，B正确。C电路中，没有电源，是一个电路基本组成部分都不完全的错误的电路。

D电路中，两盏灯并联，S闭合时，两灯都会发光，但一盏灯没有开关控制，它是不符合电路基本连接要求的。 3.(09成都)如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。

将插头插入插座，若只闭合开关S1，电吹风吹出的是____风；若将开关S1、S2都闭合，电吹风吹出的是____风。（填“热”或“冷”） 分析：该装置中，吹风机和发热丝是并联连接关系，S1是干路开关，它一闭合，吹风机就开始工作，吹出冷风；只有当S1、S2同时闭合时，电热丝才能和吹风机同时工作，吹出热风。

所以，答案是：冷、热。 进一步分析：既然吹风机和发热丝是并联连接关系，为什么不给它们各安装一个开关分别控制呢？因为，电热丝是不能单独工作的。

若单独工作，产生的热量不能及时散发出去，吹风机的内部温度会很高，会烧坏吹风机的外壳，甚至带来危险。所以，这样设计，就可以避免电热丝的单独工作，使电吹风机既可以吹。

5.电子电路的设计需要哪些基础知识

首先是你得真正的感兴趣，而不是为了荣誉而去做作，说到设计 我想问你学的是什么专业的，读大几了？如果是有关电子信息工程类的专业，那就要看你的专业知识结构如何了，玩DIY或参赛，一点点课本上的知识是不够的，具体来说 你应该有扎实的电学基础知识 因为这个对以后识图 计算参数等很有作用，然后就是不断完善知识面，比如 数字电路、往下说就是单片机的原理编程与仿真，高频电子线路、低频电子线路、传感器、其余的什么 电路分析、信号与系统、电子元器件、材料学与应用等的都是基础课我就不展开说了，反正如果你基础好 悟性高，上面的学科你都十有八九的掌握，那么你就可以去参赛获奖了。

好好学习，天天向上；祝你成功。

6.怎样通过自学掌握电子电路知识

给想学电子电路或者叫想学电子技术的初学者的一点建议：

在百度知道中，有太多的人问这样的问题：我想学电子电路，该从哪儿着手？应找什么书，搜何种网站？也有人这样问：如何才能看懂电路图？如何才能看懂印剧板上的电路？等等。

首先，要学无线电电子技术，并希望学有所成，关键是动手，包括动手画原理图、方框图，最好也动手绘电路板；动手将一堆元器件焊成一个电子产品并调试好。动手一次比看十遍书还管用，动手一次，比听别人讲十遍还记得牢，体会得深。

所以，学电子技术最好不要寄望电脑、网站，还是逐行逐字地啃书本较实际。就算画原理图，在基础不牢时最好用纸笔来画，有了基础才用软件画图。通过纸和笔画出由电容、电阻、三极管等元器件组成的各种电子原理图，加深了解各种分立元件的电路结构，理解各元器件在电路中的作用。

初学者最好不要一入门就摆弄集成电路芯片，对于还没弄懂分立元件电路的人来说，面对一块块满身是腿的集成块或芯片，除了死记外，根本就无法理解其内部的工作原理。就算你照别人的指点把一个电路弄出来了，那也是知其然不知其所以然。只有把分立无件弄懂了，才会明白那一块块的集成电路是怎么一回事。对于业余爱好者，学电子技术最实际是从分立元件的AM收音机开始，其原因有：

1、电路种类齐全：

别小看一台古老的超外差调幅收音机，那里头有太多的学问，如：无线电的调制和发射、电磁波的传播、无线电波接收、可变调谐、高频振荡、超外差变频、中频选择和放大、变压器耦合、电容耦合、二极管检波、甲类放大器、推挽放大器、甲乙类放大器等电子路，在这些电路中还有滤波、正反馈、负反馈、交流旁路等细节。是集模拟电子技术之大成！也是集无线电接收、调频、调幅载波、调制、解调、调谐、振荡、差频、高放、低放、功放之知识大全。

2、通过对各级偏置电流的调试，会使你加深对甲类放大器、甲乙类放大器和推挽放大器的认识。通过调试，使你认识什么是放大器的静态电流、动态电流。也使你知道放大器为什么会进入饱和、为什么会出现削顶失真、交越失真等等。

通过调中周、统调等，会加深你对LC谐振、变频、选频电路的认识。

3、AM收音机套件便宜，来源丰富。一块万用表、一支烙铁，再加十来元钱的套件就可动手，不成功再来也不心痛。

如果你能将十来元钱一套的六管收音机套件焊好、调好弄响了，你的电路基础也有了，电路原理图也会看了，印剧电路板也会看了。

老叔我敢打保票，只要你将现在己无人感兴趣的收音机玩透了，再接触点差分放大、单稳、双稳和稳压电源之类的电路你就是一个玩模拟电子电路的高手。玩好了模拟的，数字电路就不在话下了！

信不信由你。

7.电子线路基础的内容简介

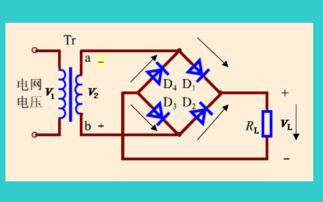

全书共10章，内容包括常用半导体器件、基本放大电路、多级放大电路和集成运算放大电路、放大电路的频率响应、放大电路中的反馈、信号的运算和处理电路、信号产生与转换电路、直流稳压电源、集成门电路、电子电路仿真软件Multisim。

本书可作为高等院校电子信息、通信、电气、自动化、计算机等专业的教科书，也可供其他相关专业和从事电子技术工作的工程技术人员参考。

8.电路基础知识

网孔电流法，对于一个闭环来讲，绕这个环一圈电压和为零，就有I1R1+I2R2+。。。=0

结点电流法，对于一个结点来讲，有流入的电流就有流出的电流，即电流矢量和为零。

就有I1+I2+。。。。=0 回答者： coolday186 | 五级 | 2011-3-23 22:08

你说的是基尔霍定律吧？基尔霍夫定律分基尔霍夫电压定律（KCL）和基尔霍夫电流定律（KVL）两个，用他求电路中支路的电流的时候，要利用网孔结合KCL定律列电压方程，再利用结点结合KVL列电流方程，组成方程组求解

一个网孔就是一个回路，任瞬时在这个回路中先人为的规定一个绕行方向，回路中所有元件的端电压代数和为零（电压方向与绕行方向相同取正，反之取负），一个节点嘛，一般是指三叉及三叉以上的线路交点，任瞬时流入这个交点的电和流出这个交点的电流代数和为零，如是你规点流入电流为正，那么流出的就为负，节点也可以是一部分电路（假想用一个球面包住这部分电路成为一个节点） 回答者： sf133510 | 二级 | 2011-3-23 22:23

以假想网孔电流作变量列写和网孔个数相同的KVL方程， 联立求解求出网孔电流，进而通过网孔电流与支路电流的关系再求出支路电流，或者期望再求出其它电路变量，这就是网孔电流法。对于含有理想电流源，在不能将其转移成某个网孔电流时，可采取设其两端电压，来增加变量，进而增加方程。对于含有受控源的电路，其分析方法和步骤与只含独立源电路的分析完全相同，只是要将受控变量用待求的网孔电流变量表示作为辅助方程。此法优点：同一电路所需方程数目较支路电流法少，列写方程的规律易于掌握。缺点是不直观，有的网孔电流不能用电流表测试。

以独立节点的电位作为变量依KCL（连同欧姆定律）列写节点电位方程，求解出节点电位，进而求得各支路电流或欲求的其它电路变量，这就是节点电位法。此法优点是所需方程个数少于支路电流法，特别是节点少而支路多的电路用此法尤显方便，列写方程的规律易于掌握。 缺点是对于一般给出的电阻参数、电压源形式的电路求解方程工作量较大。

9.模拟电路基础知识

原发布者：zhanghefangha

第1章电路的基础知识1.1电路和电路模型1.2电路中的主要物理量1.3电路的基本元件1.4基尔霍夫定律1.5基尔霍夫定律1.6简单电阻电路的分析方法第1章电路的基础知识本章要求：本章要求：1.理解电压与电流参考方向的意义；1.理解电压与电流参考方向的意义；理解电压与电流参考方向的意义2.理解电路的基本定律并能正确应用；理解电路的基本定律并能正确应用；3.了解电路的有载工作、开路与短路状态，了解电路的有载工作、开路与短路状态，理解电功率和额定值的意义；理解电功率和额定值的意义；4.会计算电路中各点的电位。会计算电路中各点的电位。1.1电路和电路模型电路是电流的通路，电路是电流的通路，是为了某种需要由电工设备或电路元件按一定方式组合而成。或电路元件按一定方式组合而成。1.电路的作用（1）实现电能的传输、分配与转换实现电能的传输、发电机升压变压器输电线降压变压器电灯电动机电炉。（2）实现信号的传递与处理（2）实现信号的传递与处理话筒扬声器放大器2.电路的组成部分电路的组成部分电源：电源提供电能的装置升压变压器输电线负载：负载取用电能的装置电灯电动机电炉。发电机降压变压器中间环节：传递、中间环节：传递、分配和控制电能的作用2.电路的组成部分2.电路的电路的组成部分信号源：信号源提供信息信号处理：信号处理：放大、调谐、放大、调谐、检波等话
