cad入门免费(求一全套CAD的入门基础教程)

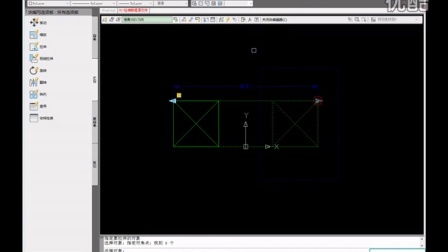

1.求一全套CAD的入门基础教程
朋友您好！CAD的入门教程网上可以下载。
我推荐一些掌握AutoCAD的诀窍给你，希望对你有所帮助：1.经常存盘 这是每一个设计人员必须牢记的一条准则，突然断电、死机等都有可能让你的作品及灵感消失得无影无踪。在AutoCAD中，我们也可以让CAD自动存盘：点击“工具→选项”，出现“选项”对话框，进入“文件”选项卡，设置“自动保存路径”，然后在“打开和保存”选项卡里设置“自动保存”及保存时间间隔。
注意：不要把时间间隔设得太短，那样会浪费系统资源，一般设5分钟就可以了。 2.多看提示 AutoCAD软件是一套比较人性化的软件，每一步操作都会有提示指导。
就算某个命令你原来从未使用过，只要根据提示一步一步做下去，也能完成。AutoCAD软件的提示行区域高度，一般要两到三行，这样就能完全看到每一步的提示。
多看提示的好处：可以学习从未用过的命令，学习同一命令的多种用法。 3.巧用命令 命令可以理解为快捷键。
AutoCAD有很多方便我们使用的快捷方法，而且同一个命令往往又有好几种使用方式，如点击菜单、点击工具图标、输入键盘命令、回车、空格键重复命令等方式。好多人都觉得用工具图标比较快，其实用键盘输入命令是最快的。
我们一定要记住常用的命令。如直线“L”、多段线“PL”、复制“CO、CP”、删除“E”、移动“M”、列表“LIST”、镜像“MI”等。
掌握键盘命令有一个简便方法，那就是在点击菜单或图标时，命令行都会出现该命令的键盘命令全称，我们可以试着输入命令全称的前一至两个字母，一般那就是该命令的缩写。 4.良好习惯 养成良好的作图习惯，作品的可移植性和可读性会大大提高。
笔者指的良好习惯有： ①能用多段线（PLINE）作图就不要用直线（LINE），因为多段线是一个物件，在以后选择或二次加工时会很方便。 ②用好图层（LAYER）功能，把不同类型的物件分配到不同的图层中，以便以后分类加工。
③灵活运用分组（GROUP）及块定义（BLOCK）功能，力求把同一组物件一次性选中，以防编辑时漏掉其中某一部分。 ④常用的作图界限、尺寸、标注样式、文字样式等要做好模板，以便快速调用。
⑤不要轻易打散（EXPLODE）系统生成的填充样式、标注等，这对你以后编辑有帮助。 ⑥尽量不要使用系统默认字体以外的字体，以防传输至其他电脑里时产生乱码。
⑦模型空间只用来作图，图纸空间只用来放置图框。
2.学习cad需要哪些基本知识
1、基础很重要 实践证明，“手工图板”绘图能力是计算机绘图能力的基础，学习《AutoCAD》，需要一定的画法几何的知识和能力，需要一定的识图能力，尤其是几何作图能力，一般来说，我所在的班级中，《工程制图》水平好的学员，学起来较容易些，效果较好！ 2、循序渐进 整个学习过程应采用循序渐进的方式，先了解计算机绘图的基本知识，如相对直角坐标和相对极坐标等，使自己能由浅入深，由简到繁地掌握AutoCAD 2000的使用技术。
3、学以致用 在学习AutoCAD 2000命令时始终要与实际应用相结合，不要把主要精力花费在各个命令孤立地学习上；要把学以致用的原则贯穿整个学习过程，以使自己对绘图命令有深刻和形象的理解，有利于培养自己应用AutoCAD 2000独立完成绘图的能力。 4、熟能生巧 配套的《计算机绘图习题集》作为上机实验书，它能使我们更加深入地理解、熟练AutoCAD 2000的命令。
要强迫自己做几个综合实例，分别详细地进行图形的绘制，使自己可以从全局的角度掌握整个绘图过程，力争使自己学习完AutoCAD 2000课之后就可以投身到实际的工作中去。 掌握技巧 1、常见问题要弄懂 （1）同样画一张图，有的同学画的大小适中，有的同学画的图形就很小，甚至看不见，这是为什么？ 这是因为绘图区域界限的设定操作没有做，或虽用LIMITS命令进行了设定，但忘记了用ZOOM命令中的ALL选项对绘图区重新进行规整。
绘图区域的设定是根据实际的绘图需要来进行的。 （2）有同学用线型名称为“HIDDEN”的线型画线段，但发现画出的线段看上去像是实线，这是什么原因引起的？ 这是“线型比例”不合适引起的，也就是说“线型比例”太大，也可能是太小。
解决问题的办法是将线型管理器对话框打开，修改其“全局比例因子”至合适的数值即可。 （3）在进行尺寸标注以后，有时发现不能看到所标注的尺寸文本，这是什么原因引起的？ 这是因为尺寸标注的整体比例因子设置得太小，将尺寸标注方式对话框打开，修改其数值变大即可。
以上三个问题仅仅是我的同学们上机过程中遇到的最典型的三个问题和困难。实际问题不胜枚举，作为学员彻底弄懂这些问题，很有必要，对提高绘图质量和效率很有帮助。
2、有比较，才有鉴别 容易混淆的命令，要注意使自己弄清它们之间的区别。如ZOOM和SCALE,PAN和MOVE,DIVIDE和MEASURE等等。
3、层次要分明 图层就像是透明的覆盖图，运用它可以很好地组织不同类型的图形信息。学习过程中，我的同学图省事，直接从对象特性工具栏的下拉列表框中选取颜色，线型和线宽等实体信息，这很不好，使得处理图形中的信息不那么容易，要特别注意纠正自己的这一不好习惯。
严格做到层次分明，规范作图。我的体会是：养成良好的习惯，受益匪浅。
4、粗细要清楚 能够显示实体的线宽是AutoCAD 2000的新功能。使用线宽，可以用粗线和细线清楚地展现出部件的截面，标高的深度，尺寸线以及不同的对象厚度。
作为学员，一定要通过图层指定线宽，显示线宽。提高自己的图纸质量和表达水平。
5、内外有别 利用AutoCAD 2000的“块”以及属性功能，可以大大提高绘图效率。“块”有内部图块与外部图块之分。
内部图块是在一个文件内定义的图块，可以在该文件内部自由作用，内部图块一旦被定义，它就和文件同时被存储和打开。 外部图块将“块”的主文件的形式写入磁盘，其他图形文件也可以使用它，要注意这是外部图块和内部图块的一个重要区别。
6、滴水不漏 图案填充要特别注意的地方是构成阴影区域边界的实体必须在它们的端点处相交，也就是说要封闭，要做到“滴水不漏”；否则会产生错误的填充。作为学员最好还要学会如何查找“漏洞”，修复错误。
7、写文字要规范 文字是工程图中不可缺少的一部分，比如：尺寸标注文字、图纸说明，注释、标题等，文字和图形一起表达完整的设计思想。尽管AutoCAD 2000提供了很强的文字处理功能，但符合工程制图规范的文字，并没有直接提供。
因此要学会设置“长仿宋体”这一规范文字。具体操作的简要步骤是，打开“文字样式”对话框，新建一个样式，可取名为“长仿宋体”，对话框中字体名改为选用“仿宋体GB-2312”，宽度比例也要改为0.67。
尺寸标注的文字可改为“italic.shx”代替“仿宋体GB-2312”。 另一种作用规范文字更简单的方法是，直接使用AutoCAD 2000样板文件提供的“工程字”样式；注意，使用前要用“使用模板”方式启动AutoCAD 2000，选择国标标题（如：GBA3）进入绘图状态。
再将“工程字”样式置为当前工作样式。这种方法，大多数教科书中没有提及，作为学员要注意补充一下这一训练。
8、特殊字符，特殊处理 实际绘图中，常需要输入一些特殊字符，如角度标志，直径符号等。这些中利用AutoCAD提供的控制码来输入，较易掌握。
另一些特殊字符，如“τ”、“α”、“δ”等等希腊字母的输入，掌握起来就不那么容易了。它要用到MTEXT命令的“其他…”选项，拷贝特殊字体的希腊字母，再粘贴到书写区等操作。
尤其要注意字体的转换等编辑。 还有一些特殊文本，如“φ”在机械制。
3.CAD基本知识
靠自己多动手了，没什么捷径的，只有多练习，才能熟练，才能随心所欲！从基本的线，矩形，正多边形，圆，椭圆，坐标输入等操作开始，从夹点的使用技巧，修剪，延长，旋转，移动，镜像，复制，偏移等，从对象捕捉的使用技巧等等慢慢体会，如果这些基本的都不熟练，那还画什么！最好照着书上的例子学，一步步来，当然也要看下别人的心得.绘图，对象捕捉，修改，这三个工具栏中的命令是重中之重，学好这三个东东可以说你已经初步学会了CAD。
对于一楼所说的，一开始就死背命令没必要，开头学用鼠标操作基本搞定，初步学会CAD后再背命令或学的过程中背都可以，且背了记得稳，况且命令输入也并不比鼠标快多少。正交并不多用，用极柚来做正交已足够。
拿图来狂练很有效，记得我初学时也是这样，还画上瘾了到处找图来学。
4.cad基础常用知识
创建三维阵列 3A 创建三维面 3F 在三维空间创建由直线段组成的多段线 3P 在二维和三维空间中将某对象与其他对象对齐 AL 加载 AutoLISP、ADS 和 ARX 应用程序 AP 创建圆弧 A 计算对象或定义区域的面积和周长 AA 创建按指定方式排列的多重对象拷贝 AR 执行外部数据库命令的管理功能 AAD 输出选择对象的链接信息 AEX 管理对象和外部数据库之间的链接 ALI 显示并编辑表数据并创建链接和选择集 ARO 从链接到文字选择集和图形选择集的行中创建选择集 ASE 执行结构查询语言 （SQL） 语句 ASQ 创建属性定义 -AT 改变不依赖于块定义的属性信息 -ATE 用图案填充封闭区域 H或BH 根据选定对象创建块定义 -B 用对话框定义块 B 用封闭区域创建面域或多段线 BO （使用命令行）用封闭区域创建面域或多段线 -BO 部分删除对象或把对象分解为两部分 BR 给对象加倒角 CHA 修改现有对象的特性 -CH 根据圆心和直径或半径绘制圆 C 复制对象 CO或CP 创建属性定义 AT 编辑单个块的可变属性 ATE 修改对象的颜色、图层、线型和厚度 CH 设置新对象的颜色 COL 编辑文字和属性定义 ED 显示夹点并设置颜色 GR 创建并修改标注样式 D 插入块或另一图形 I 控制现有对象的特性 MO 修改对象名称 REN 设置绘图辅助工具 RM 设置对象选择模式 SE 管理已定义的用户坐标系 UC 选择预置用户坐标系 UCP 控制坐标和角度的显示格式及精度 UN 创建和恢复视图 V 设置三维观察方向 VP 创建对齐线性标注 DAL或DIMALI 创建角度标注 DAN或DIMANG 从前一个或选择的标注的第一尺寸界线处连续标注 DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线 DCE 从前一个或选择的标注的第二尺寸界线处连续标注 DCO或DIMCONT 创建圆和圆弧的直径标注 DDI或 DIMDIA 编辑标注 DED或DIMED 创建线性尺寸标注 DLI或DIMLIN 创建坐标点标注 DOR或DIMORD 替换标注系统变量 DOV或DIMOVER 创建圆和圆弧的半径尺寸标注 DRA或DIMRAD 在命令行创建和修改标注样式 DST或DIMSTY 移动和旋转标注文字 DIMTED 测量两点之间的距离和角度 DI 将点对象或块沿对象的长度或周长等间隔排列 DIV 绘制填充的圆和环 DO 修改图像和其他对象的显示顺序 DR 打开鸟瞰视图窗口 AV 输入文字时在屏幕上显示 DT 定义平行投影或透视视图 DV 创建椭圆或椭圆弧 EL 从图形删除对象 E 将组合对象分解为对象组件 X 以其他文件格式保存对象 EXP 延伸对象到另一对象 EX 通过拉伸现有二维对象来创建三维实体 EXT 给对象加圆角 F 创建根据特性选择有关对象时用到的过滤器列表 FI 创建对象的命名选择集 G 使用命令行创建选择集 -G 用图案填充一块指定边界的区域 -H 修改现有的图案填充对象 HE 重生成三维模型时不显示隐藏线 HI 以多种格式向 AutoCAD 图形文件中插入图像 IM 使用命令行插入图像 -IM 控制选定图像的亮度、对比度和褪色度 IAD 向当前图形中定义并附着新的图像对象 IAT 为单个图像对象创建新剪切边界 ICL 向 AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件 IMP 将命名块或图形插入到当前图形中 -I 插入链接或嵌入对象 IO 找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体 INF 从两个或多个实体或面域的交集创建组合实体或面域 IN 管理图层 LA 在命令行上执行 LAYER 命令 -LA 创建一条引出线将注释与一个几何特征相连 LE或LEAD 拉长对象 L 创建、加载和设置线型 LT 使用命令行创建、加载和设置线型 -LT 显示选定对象的数据库信息 LI或LS 设置线型比例因子 LTS 把某一对象的特性复制到其他若干对象 MA 将点对象或块按指定的间距放置 ME 创建对象的镜像副本 MI 创建多线 ML 在指定方向上按指定距离移动对象 M 从图纸空间切换到模型空间视口 MS 创建多行文字 T或MT 使用命令行创建多行文字 -T 创建浮动视口和打开现有的浮动视口 MV 创建对象的等距线，如同心圆、平行线和平行曲线 O 设置运行对象捕捉模式并修改靶框大小 OS 使用命令行设置运行对象捕捉模式并修改靶框大小 -OS 移动显示在当前视口的图形 P 使用命令行移动视口 -P 插入剪贴板数据并控制数据格式 PA 编辑多段线和三维多边形网格 PE 创建二维多段线 PL 将图形打印到绘图仪、打印机或文件 PLOT 创建点对象 PO 创建用多段线表示的正多边形 POL 自定义 AutoCAD 系统参数的设置 PR 显示打印图形的效果 PRE 从模型空间视口切换到图纸空间 PS 删除数据库中未用的命名对象，例如块或图层 PU 退出 AutoCAD EXIT 绘制矩形多段线 REC 刷新显示当前视口 R 刷新显示所有视口 RA 重生成图形并刷新显示当前视口 RE 重新生成图形并刷新所有视口 REA 从选择的一组现有对象中创建面域对象 REG 修改对象名 -REN 创建三维线框或实体模型的具有真实感的渲染图像 RR 沿轴旋转二维对象以创建实体 REV 绕基点旋转对象 RO 设置渲染系统配置 RPR 在 X、Y 和 Z 方向等比例放大或缩小对象 SC 从脚本文件执行一系列命令 SCR 用剖切平面和实体截交创建面域 SEC 列出系统变量并修改变量值 SET 显示当前视口图形的着色图像 SHA 用平面剖切一组实体 SL 规定光标按指定的间距移动 SN 创建二维填充多边形 S。
5.请教CAD基础知识
常用CAD命令快捷键 一、功能键 F1 获取帮助 F3 对象捕捉 F7 删格显示模式切换 F8 正交模式切换 F10 极轴模式切换 二、绘图命令 L 直线 A 圆弧 C 圆 XL 构造线 EL 椭圆 SPL 样条曲线 PL 多段线 REC 矩形 PO 点 ML 多线 POL 多边形 三、编辑命令 M 移动 AL 对齐 BR 打断 O 偏移 RO 旋转 X 分解 E 删除 SC 缩放图形 MT 多行文字 CO 复制 F 倒圆角 DT 单行文字 AR 阵列 cha 倒直角 TR 修剪 MI 镜像 EX 延伸 DIV 等分 H 填充 MA 格式刷 ID 量取点坐标 B 定义块 PE 多段线编辑 DI 测两点间距 I 插入块 RE 重新生成图形 ED修改文本或标注 D 标注样式 ST 文字样式 DS 捕捉设置 LA 图层属性 UN绘图单位设置 LT线形设置 四、三维相关命令 面域reg 拉伸ext 旋转rev 剖切 sl 并集uni 差集su 交集int 五、其它 Z ——〉A 显示全部图形 Ctrl+Z 撤销上一部操作 Enter与空格键等效 确认命令或重复上次命令 ESC 退出命令 另：鼠标快捷操作： （1） 滑动滚轮：可缩放CAD界面中的图形； （2） 按下滚轮并拖动：可移动CAD 界面中的图形；。
6.CAD的一些基本知识
1、绘图命令PO点L直线LW线宽设置LTS设置线型比例因子XL射线PL多段线ML多线，创建多重平行线SP多样条曲线POL正多边形REC矩形C圆A圆点DO圆环，绘制填充的图和环EL椭圆，创建椭圆或椭圆弧REG面域T多行文本B根据选定对象创建定义I插入块，将命令块或图形插入到当前图形中H图案填充，用图案填充一块指定的边界的区域DIV等会将点对象或块沿对象的长度或周长等间隔提排列DIVW写块，定义块文件WE创建三维实体使其倾斜面尖端沿X轴正向3、修改命令CO复制MI镜像，创建对象的镜像副本O偏移RO旋转M移动E删除从图形中删除对象X分解用其他对象定义的剪切边修剪对象TR修剪，用其他对象定义的剪切修剪对象EX延伸，延伸对象到另一对象EXS拉伸对象LEN直线拉找SC比例缩放，在X、Y和Z方向等比例放大或缩小对象BR打断，部分删除对象或把对象分解为两部分CHA倒角，给对象的边和圆角F倒圆角，给对象的边和圆角PE多段线编辑，编辑多段线和三维多边形网格ED修改文本，编辑文字或属性定义常用CTRL快捷键 [CTRL]+1 *PROPERTIES（修改特性） [CTRL]+2 *ADCENTER（设计中心） [CTRL]+O *OPEN（打开文件） [CTRL]+N、M *NEW（新建文件） [CTRL]+P *PRINT（打印文件） [CTRL]+S *SAVE（保存文件） [CTRL]+Z *UNDO（放弃） [CTRL]+X *CUTCLIP（剪切） [CTRL]+C *COPYCLIP（复制） [CTRL]+V *PASTECLIP（粘贴） [CTRL]+B *SNAP（栅格捕捉） [CTRL]+F *OSNAP（对象捕捉） [CTRL]+G *GRID（栅格） [CTRL]+L *ORTHO（正交） [CTRL]+W *（对象追踪） [CTRL]+U *（极轴） A 圆弧L 直线C 圆I 插入块B 创建块H 图案填充D 标注样式管理器E 删除F 圆角G 群组M 移动O 偏移P 平移S 拉伸L 直线W 外部块V 视图对话框X 分解Z 显示缩放T 多行文字co 复制MI 镜像AR 阵列RO 旋转SC 比例LE 引线管理器EX 延伸TR 修剪ST 文字样式管理器DT 单行文字PO 单点XL 参照线ML 多线PL 多段线POL 多边形REC 矩形SPL 样条曲线EL 椭圆CH 特性CHA 倒角BR 打断DI 查询距离AREA 面积ID 点坐标MA 特性匹配MASSPROP 质量特性LS 列表显示TIME 时间SETTVAR 设置变量LA 图层COLOR 颜色LT 线型管理LW 线宽管理UN 单位管理TH 厚度捕捉TT 临时追踪点FROM 从临时参照到偏移ENDP 捕捉到圆弧或线的最近端点MID 捕捉圆弧或线的中点INT 线、圆、圆弧的交点APPINT 两个对象的外观交点EXT 线、圆弧、圆的延伸线CEN 圆弧、圆心的圆心QUA 圆弧或圆的象限点TAN 圆弧或圆的限象点PER 线、圆弧、圆的重足PAR 直线的平行线NOD 捕捉到点对象INS 文字、块、形、或属性的插入点NEA 最近点捕捉标注DLI 线型标注DAL 对齐标注DOR 坐标标注DDI 直径标注DAN 角度标注QDIM 快速标注DBA 基线标注DCO 连续标注LE 引线标注TOL 公差标注DLE 圆心标注DRA 半径标注CAL 计算器Alt+N+Q 快速Alt+N+L 线型Alt+N+G 对齐Alt+N+O 坐标Alt+N+R 半径Alt+N+D 直径Alt+N+A 角度Alt+N+B 基线Alt+N+C 连续Alt+N+E 引线Alt+N+T 公差Alt+N+M 圆心Alt+N+Q 倾斜Alt+N+S 样式Alt+N+V 替代Alt+N+U 更新cad快捷健F1： 获取帮助 F2： 实现作图窗和文本窗口的切换F3： 控制是否实现对象自动捕捉F4： 数字化仪控制F5： 等轴测平面切换F6： 控制状态行上坐标的显示方式F7： 栅格显示模式控制F8： 正交模式控制F9： 栅格捕捉模式控制F10： 极轴模式控制F11： 对象追 踪式控制Ctrl+B： 栅格捕捉模式控制（F9）Ctrl+C： 将选择的对象复制到剪切板上Ctrl+F： 控制是否实现对象自动捕捉（f3）Ctrl+G： 栅格显示模式控制（F7）Ctrl+J： 重复执行上一步命令Ctrl+K： 超级链接Ctrl+N： 新建图形文件Ctrl+M： 打开选项对话框AA： 测量区域和周长（area）AL： 对齐（align）AR： 阵列（array）AP： 加载*lsp程系AV： 打开 视图对话框（dsviewer）SE： 打开对相自动捕捉对话框ST： 打开字体设置对话框（style）SO： 绘制二围面（ 2d solid）SP： 拼音的校核（spell）SC： 缩放比例 （scale）SN： 栅格捕捉模式设置（snap）DT： 文本的设置（dtext）DI： 测量两点间的距离OI： 插入外部对相 Ctrl+1： 打开特性对话框 Ctrl+2： 打开图象资源管理器Ctrl+6： 打开图象数据原子Ctrl+O： 打开图象文件Ctrl+P： 打开打印对说框Ctrl+S： 保存文件Ctrl+U： 极轴模式控制（F10）Ctrl+v： 粘贴剪贴板上的内容Ctrl+W： 对象追 踪式控制（F11）Ctrl+X： 剪切所选择的内容Ctrl+Y： 重做Ctrl+Z： 取消前一步的操作A： 绘圆弧B： 定义块C： 画圆D： 尺寸资源管理器E： 删除F： 倒圆角G： 对相组合H： 填充I： 插入S： 拉伸T： 文本输入W： 定义块并保存到硬盘中L： 直线M： 移动X： 炸开V： 设置当前坐标U： 恢复上一次操做O： 偏移P： 移动Z： 缩放 28个最常用cad快捷健CAD2004快捷键MA， （属性匹配） PU，（清除垃圾） DI， （距离） L，（直线） PL， （多段线） REC，（矩形） C， （圆） A，（圆弧） T， （多行文本） B， （块定义） I，（插入块） W， （定义块文件） H，（填充） MI， （镜像） O， （偏移） RO， （旋转） M, (。
