热工仪表ppt(1.如何学习热工仪表及自动装置)

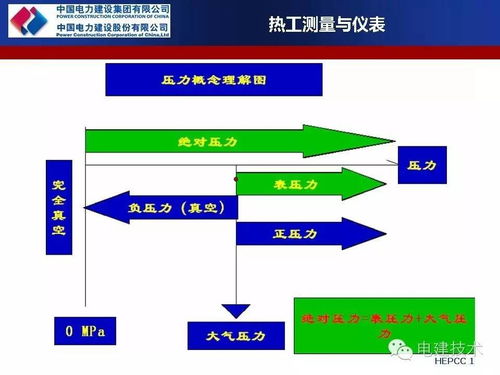

1.1.如何学习热工仪表及自动装置

仪表及控制系统的学习要有理论和实际工程的磨合才能学到它的精髓。

一般书本里面的仪表控制比较抽象，学了书本的理论，在跟踪几个项目，遇到问题慢慢的解决就好了。现场的测量仪表及控制阀门要与DCS或PLC控制系统通讯的话，必须要经过一定的物理连接来实现（除无线信号外），即各种网络通讯，才能与系统通讯。

简单的说，一般的DCS控制系统的接线为：首先控制层（各种现场测量的仪表、或控制阀），通过仪表上的信号线接线到端子柜，然后由端子柜接到把信号接到各种控制卡件（AI、AO、DI、DO），各卡件的信号通过通讯网络把信号传到DCS控制器上，然后控制器通过交换机把信号传到以太网上，以太网上的各种信号再与服务器通讯，服务器的数据就可以传到操作员站或工程师站，通过工程师站就可以对现场进行组态，通过操作员站就可以对现场进行监控或属于本权限内的区域进行操作。 不过一些特殊的场合，需要防爆或隔离，就要用到隔离器或安全栅进行信号的处理。
