音频放大器(声音放大电路)
1.声音放大电路
你的电路放大效果不好的原因是：1、输出级（即第二级）的集电极并联了4。
7μF的电容（我看得不太清楚，好象是4。7μF），把输出的音频信号交流短路了；2、输出级的交流负载过小，使得放大器的增益太低。
解决的办法是：去掉第二级集电极上并联的4。 7μF电容；或者对电路稍做修改，去掉输出级的集电极电阻及并联的4。
7μF电容，在输出级的集电极上接入一个输出变压器，然后把扬声器接到输出变压器的次级，以提高放大器的交流负载，当然你要重新调整电路的静态工作点，使电路工作在最佳的放大状态。后一种方法能从根本上解决你遇到的问题。
楼上说的“将扬声器改接在第2级电路的发射极中试一试”的原意，应该是想让你把输出级改成射极输出器，然后再把扬声器并在发射极的电阻旁，如果你直接将扬声器接在第2级电路的发射极中，是不能解决问题的。至于你说的“但是电阻无法太小，否则三极管受不了”，我想，只要你适当调整一下电路的元件参数，晶体管是可以正常工作的。
上面罗嗦了这么多，希望能对你有所帮助。其实，你找本《电子技术基础》或《模拟电路》的书看看，就会找到解决问题的办法了。
----------------一个玩了几十年电路的“老顽童”。
2.音频放大器的工作原理
原发布者：潘连生1
运算放大器工作原理是什么？运算放大器（OperationalAmplifier，简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in,single-endedoutput）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。最基本的运算放大器如图1-1。一个运算放大器模组一般包括一个正输入端（OP_P）、一个负输入端（OP_N）和一个输出端（OP_O）。通常使用运算放大器时，会将其输出端与其反相输入端（invertinginputnode）连接，形成一负反馈（negativefeedback）组态。原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。但是这并不代表运算放大器不能连接成正回馈（positivefeedback），相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。开环回路运算放大器如图1-2。当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：Vout=(V+-V-)*Aog其中Aog代表运算放大器的开环回路差动增益（open-loopdifferentialgai由于运算放大器的开环回路增益非常高，因此就算输入端的差动讯号很小，仍然会让输出讯号「饱和」（saturation），导致非线性的失真出现。因此运算放
3.音频功率放大器的内容简介
本书包括5部分内容。第1章全面介绍了音响基础知识、三极管放大基础知识。第2章讲解三极管的各类直流偏置电路、集电极直流电路和发射极直流电路的工作原理。第3章介绍了三种基本放大器，详细对多种分立元器件的音频功率放大器进行深度讲解。第4章讲解了集成电路前置放大器、OTL、OCL和BTL音频功率放大器。第5章从多种角度介绍了各类放大器电路故障的检修思路、方法和具体操作过程。每一部分都带有扩展阅读。
作者采用人性化的写作方式，精心编排了初学者学习音频功率放大器的必备知识。
4.音频放大器的简介
进入21世纪以后，各种便携式的电子设备成为了电子设备的一种重要的发展趋势。从作为通信工具的手机，到作为娱乐设备的MP3播放器，已经成为差不多人人具备的便携式电子设备。陆续将要普及的还有便携式电视机，便携式DVD等等。所有这些便携式的电子设备的一个共同点，就是都有音频输出，也就是都需要有一个音频放大器；另一个特点就是它们都是电池供电的。都希望能够有较长的使用寿命。就是在这种需求的背景下，D类放大器被开发出来了。它的最大特点就是它能够在保持最低的失真情况下得到最高的效率。
高效率的音频放大器不只是在便携式的设备中需要，在大功率的电子设备中也需要。因为，功率越大，效率也就越重要。而随着人们的居住条件的改善，高保真音响设备和更高档的家庭影院也逐渐开始兴起。在这些设备中，往往需要几十瓦甚至几百瓦的音频功率。这时，低失真、高效率的音频放大器就成为其中的关键部件。
5.音频放大器分类有哪些
音频放大器分以下几类： （1）A类放大器 A类放大器的主要特点是：放大器的工作点Q设定在负载线的中点附近，晶体管在输入信号的整个周期内均导通。
放大器可单管工作，也可以推挽工作。由于放大器工作在特性曲线的线性范围内，所以瞬态失真和交替失真较小。
电路简单，调试方便。但效率较低，晶体管功耗大，功率的理论最大值仅有25%，且有较大的非线性失真。
由于效率比较低现在设计基本上不在再使用。 （2）B类放大器 B类放大器的主要特点是：放大器的静态点在（VCC,0）处，当没有信号输入时，输出端几乎不消耗功率。

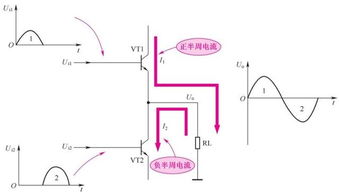

在Vi的正半周期内，Q1导通Q2截止，输出端正半周正弦波；同理，当Vi为负半波正弦波（如图虚线部分所示），所以必须用两管推挽工作。其特点是效率较高（78%），但是因放大器有一段工作在非线性区域内，故其缺点是“交越失真”较大。
即当信号在-0。6V~0。
6V之间时，Q1Q2都无法导通而引起的。所以这类放大器也逐渐被设计师摒弃。
（3）AB类放大器AB类放大器的主要特点是：晶体管的导通时间稍大于半周期，必须用两管推挽工作。可以避免交越失真。
交替失真较大，可以抵消偶次谐波失真。有效率较高，晶体管功耗较小的特点。
当信号在-0。6V《+0。
6V之间时，为使Q1,Q2导通，在Q1,Q2的VBE之间增加两个偏置电压，使输入信号在+-0。6V之间大小的时候，Q1,Q2也可以线性的放大。
这样既可以获得较高的功率效率，又能很好的改善B类推挽式放大器的交越失真。理论上也可达到78。
5%的功率最大值，但实际上功率的最大值在70%左右可能受到输出级拓扑和输出级斜线的影响，在典型的听音条件下（全功率的30%左右），功放的效率为35%左右。 （4）D类放大器D类 （数字音频功率）放大器是一种将输入模拟音频信号或PCM数字信息变换成PWM（脉冲亮度调制）或PDM（脉冲密度调制）的脉冲信号，然后用PWM或PDM的脉冲信号去控制大功率开关器件通/断音频功率放大器，也称为开关放大器。
具有效率高的突出优点。 数字音频功率放大器也看上去成是一个一比特的功率数模变换器。
放大器由输入信号处理电路、开关信号形成电路、大功率开关电路（半桥式和全桥式）和低通滤波器（LC）等四部分组成。D类放大或数字式放大器。
系利用极高频率的转换开关电路来放大音频信号。 D类（数字音频功率）放大器有以下优点 1）具有很高的效率，通常能够达到85%以上。
2）体积小，可以比模拟的放大电路节省很大的空间。 3）无裂噪声接通 4）低失真，频率响应曲线好。
外围元器件少，便于设计调试。一个基本的半桥式D类放大器的结构功能框图如下图所示。
各类音频放大器比较说明：A类、B类和AB类放大器是模拟放大器，D类放大器是数字放大器。B类和AB类推挽放大器比A类放大器效率高、失真较小，功放晶体管功耗较小，散热好，但B类放大器在晶体管导通与截止状态的转换过程中会因其开关特性不佳或因电路参数选择不当而产生交替失真。
而D类放大器具有效率高低失真，频率响应曲线好。外围元器件少优点。
AB类放大器和D类放大器是目前音频功率放大器的基本电路形式。
