这个问题我之前回答过很多次了。希望百度知道能将类似问题合并:
首先能问这个问题,说明您开始细化了解到汽车设计的工程设计领域。
汽车车身设计是汽车工程化数据的一个环节,一般的主机厂都是用CATIA完成的设计过程。了解这个知识体系需要了解一般情况车身设计的主要内容有哪些:

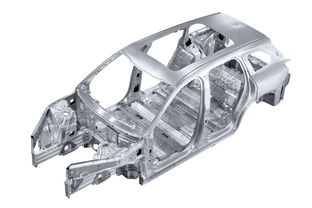

1.白车身本体
2.侧围 翼子板 顶盖
3.开闭件 (前罩、后背门、四门、)
4.结构件(A柱 B柱 C柱 D柱 防撞梁 等)
5.下车体 (前地板 前壁板 后地板 前围板)
6.车身附件 (铰链 密封条 等)
汽车车身设计流程:
Cas——法规和各项校核——主断面设计——结构设计——发冲压工艺se——优化局部结构调整
请点击输入图片描述
了解车身的范畴后,了解岗位要求:
1、负责侧围总成的设计工作;
2、负责侧围结构设计、整车性能分析与对策、整车焊接、涂装工艺设计、成型性分析,造型检讨;
3、侧围主断面及法规校核;
4、2D安装图纸等设计工作;
5.参与编制车身及其附件设计部分的设计任务书、产品技术条件;
6.负责上车体3D结构设计、2D图的绘制以及相关技术文件的编制;
7.负责分管零部件和系统的维护、设计、优化和改进设计,并对设计图纸进行校对和校核;
8.协助零部件技术协议的签订、开发过程跟踪、试制跟踪、质量问题分析与确认;
9.负责新产品设计、试制、试验和试生产过程中车身问题的整改工作。
看着要求很多其实很多都是通法,举个例子在做断面的时候就会做成造型可行性分析了,做结构的时候就要考虑成型可行性分析了。都是彼此关联的
请点击输入图片描述
学习方法:
这些工程领域看书,作用不大,书上理论性太强。找一个好的培训学习下,提高效率。快速了解设计的核心。把课程里面的案例都一个个完成,基本上能够了解一个产品开发的输入条件,输出内容及标准,设计规范标准,流程。面试的时候把简历润色下,基本上可以实现平稳职业转型。
汽车构造:分发动机和底盘两块。
发动机主要由两大机构五大系统组成。 即曲轴连杆机构,配气机构两大机构。
燃油供给系统,润滑系统,冷却系统,点火系统,启动系统五大系统。 一、曲柄连杆机构 曲柄连杆机构是发动机实现工作循环,完成能量转换的主要运动零件。
它由机体组、活塞连杆组和曲轴飞轮组等组成。 二、配气机构 配气机构的功用是根据发动机的工作顺序和工作过程,定时开启和关闭进气门和排气门,使可燃混合气或空气进入气缸,并使废气从气缸内排出,实现换气过程。
进、排气门的开闭由凸轮轴控制。 凸轮轴由曲轴通过齿形带或齿轮或链条驱动。
进、排气门和凸轮轴以及其他一些零件共同组成配气机构 三、燃料供给系 汽油机燃料供给系的功用是根据发动机的要求,配制出一定数量和浓度的混合气,供入气缸,并将燃烧后的废气从气缸内排出到大气中去; 四、润滑系 润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油,以实现液体摩擦,减小摩擦阻力,减轻机件的磨损。 并对零件表面进行清洗和冷却。
润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。 五、冷却系 冷却系的功用是将受热零件吸收的部分热量及时散发出去,保证发动机在最适宜的温度状态下工作。
水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。 六、点火系 在汽油机中,气缸内的可燃混合气是靠电火花点燃的,为此在汽油机的气缸盖上装有火花塞,火花塞头部伸入燃烧室内。
能够按时在火花塞电极间产生电火花的全部设备称为点火系,点火系通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成。 火花塞有一个中心电极和一个侧电极,两电极之间是绝缘的。
当在火花塞两电极间加上直流电压并且电压升高到一定值时,火花塞两电极之间的间隙就会被击穿而产生电火花,能够在火花塞两电极间产生电火花所需要的最低电压称为击穿电压;能够在火花塞两电极间产生电火花的全部设备称为发动机点火系。 七、启动系 理解这个并不难,要使发动机由静止状态过渡到工作状态,必须先用外力转动发动机的曲轴,使活塞作往复运动,气缸内的可燃混合气燃烧膨胀作功,推动活塞向下运动使曲轴旋转,发动机才能自行运转,工作循环才能自动进行。
因此,曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程,称为发动机的起动。 完成起动过程所需的装置,称为发动机的起动系统。
底盘:转向系统,行驶系统,传动系统,制动系统。 传动系简介 传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
一。传动系的功用 汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能,与发动机配合工作,能保证汽车在各种工况条件下的正常行驶,并具有良好的动力性和经济性。 二。
传动系的种类和组成 传动系可按能量传递方式的不同,划分为机械传动、液力传动、液压传动、电传动等。 行驶系 行驶系由汽车的车架、车桥、车轮(注意)和悬架等组成。
汽车的车架、车桥、车轮和悬架等组成了行驶系,行驶系的功用是: 接受传动系的动力,通过驱动轮与路面的作用产生牵引力,使汽车正常行驶; 承受汽车的总重量和地面的反力; 缓和不平路面对车身造成的冲击,衰减汽车行驶中的振动,保持行驶的平顺性; 与转向系配合,保证汽车操纵稳定性。 转向系简介 汽车上用来改变或恢复其行驶方向的专设机构称为汽车转向系统。
转向系统的基本组成 (1)转向操纵机构 主要由转向盘、转向轴、转向管柱等组成。 (2)转向器 将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动,并对转向操纵力进行放大的机构。
转向器一般固定在汽车车架或车身上,转向操纵力通过转向器后一般还会改变传动方向。 (3)转向传动机构 将转向器输出的力和运动传给车轮(转向节),并使左右车轮按一定关系进行偏转的机构。
转向系统的类型及工作原理 按转向能源的不同,转向系统可分为机械转向系统和动力转向系统两大类。 制动系简介 汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力,从而对其进行一定程度的强制制动的一系列专门装置统称为制动系统。
其作用是:使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车;使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车;使下坡行驶的汽车速度保持稳定。 对汽车起制动作用的只能是作用在汽车上且方向与汽车行驶方向相反的外力,而这些外力的大小都是随机的、不可控制的,因此汽车上必须装设一系列专门装置以实现上述功能。
分类: (1) 按制动系统的作用 制动系统可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。 用以使行驶中的汽车降低速度甚至停车的制动系统称为行车制动系统;用以使已停驶的汽车驻留原地不动的制动系统则称为驻车制动系统;在行车制动系统失效的情况下,保证汽车仍能实现减速或停车的制动系统称为应急制动系统;在行车过程中,辅助行车制动系统降低车速或保持车速稳定,但不能将车辆。
发动机盖(又称发动机罩)是最醒目的车身构件,是买车者经常要察看的部件之一。
对发动机盖的主要要求是隔热隔音、自身质量轻、刚性强。 发动机盖的在结构上一般由外板和内板组成,中间夹以隔热材料,内板起到增强刚性的作用,其几何形状由厂家选取,基本上是骨架形式。
发动机盖开启时一般是向后翻转,也有小部分是向前翻转。 向后翻转的发动机盖打开至预定角度,不应与前档风玻璃接触,应有一个约为10毫米的最小间距。
为防止在行驶由于振动自行开启,发动机盖前端要有保险锁钩锁止装置,锁止装置开关设置在车厢仪表板下面,当车门锁住时发动机盖也应同时锁住。 车顶盖 车顶盖是车厢顶部的盖板。
对于轿车车身的总体刚度而言,顶盖不是很重要的部件,这也是允许在车顶盖上开设天窗的理由。从设计角度来讲,重要的是它如何与前、后窗框及与支柱交界点平顺过渡,以求得最好的视觉感和最小的空气阻力。
当然,为了安全车顶盖还应有一定的强度和刚度,一般在顶盖下增加一定数量的加强梁,顶盖内层敷设绝热衬垫材料,以阻止外界温度的传导及减少振动时噪声的传递。 行李箱盖 行李箱盖要求有良好的刚性,结构上基本与发动机盖相同,也有外板和内板,内板有加强筋。
一些被称为“二厢半”的轿车,其行李箱向上延伸,包括后档风玻璃在内,使开启面积增加,形成一个门,因此又称为背门,这样既保持一种三厢车形状又能够方便存放物品。 如果采用背门形式,背门内板侧要嵌装椽胶密封条,围绕一圈以防水防尘。
行李箱盖开启的支撑件一般用勾形铰链及四连杆铰链,铰链装有平衡弹簧,使启闭箱盖省力,并可自动固定在打开位置,便于提取物品。 翼子板 翼子板是遮盖车轮的车身外板,因旧式车身该部件形状及位置似鸟翼而得名。
按照安装位置又分为前翼子板和后翼子板,前翼子板安装在前轮处,因此必须要保证前轮转动及跳动时的最大极限空间,因此设计者会根据选定的轮胎型号尺寸用“车轮跳动图”来验证翼子板的设计尺寸。 后翼子板无车轮转动碰擦的问题,但出于空气动力学的考虑,后翼子板略显拱形弧线向外凸出。
现在有些轿车翼子板已与车身本体成为一个整体,一气呵成。但也有轿车的翼子板是独立的,尤其是前翼子板,因为前翼子板碰撞机会比较多,独立装配容易整件更换。
有些车的前翼子板用有一定弹性的塑性材料(例如塑料)做成。塑性材料具有缓冲性,比较安全。
前围板 前围板是指发动机舱与车厢之间的隔板,它和地板、前立柱联接,安装在前围上盖板之下。前围板上有许多孔口,作为操纵用的拉线、拉杆、管路和电线束通过之用,还要配合踏板、方问机柱等机件安装位置。
为防止发动机舱里的废气、高温、噪声窜入车厢,前围板上要有密封措施和隔热装置。在发生意外事故时,它应具有足够的强度和刚度。
对比车身其它部件而言,前围板装配最重要的工艺技术是密封和隔热,它的优劣往往反映了车辆运行的质量。
汽车自上个世纪末诞生以来,已经走过了风风雨雨的一百多年。
从卡尔.本茨造出的第一辆三轮汽车以每小时18公里的速度,跑到现在,竟然诞生了从速度为零到加速到100公里/小时只需要三秒钟多一点的超级跑车。这一百年,汽车发展的速度是如此惊人!同时,汽车工业也造就了多位巨人,他们一手创建了通用、福特、丰田、本田这样一些在各国经济中举足轻重的著名公司。
让我们一起来回望这段历史,品味其中的辛酸与喜悦,体会汽车给我们带来的种种欢乐与梦想…… 在1705年,纽可门首次发明了不依靠人和动物来作功而是靠机械来作功的实用化蒸汽机。这种蒸汽机用于驱动机械,便产生了划时代的第一次工业革命。
随着蒸汽驱动的机械即汽车的诞生,人类社会中便拉开了永无休止的汽车发展的序幕。艾提力.雷诺(EtienceLenor)在1800年制造了一种与燃料在外部燃烧的蒸汽机(即外燃机)所不同的发动机,让燃料在发动机内部燃烧,人们后来称这类发动机为内燃机。
1876年康特.尼古扎.奥托(CountNicholasOtto)又发明了对进入汽缸的空气和汽油混合物先进行压缩,然后点火,提高了发动机效率。这种发动机具有进气、压缩、作功、排气四个行程,为了纪念奥托的发明,人们把这种循环改称为奥托循环。
1879年德国工程师卡尔.苯茨(KartBenz),首次试验成功一台二冲程试验性发动机。1883年10月,他创立了“苯茨公司和莱茵煤气发动机厂”,1885年他在曼海姆制成了第一辆苯茨专利机动车,该车为三轮汽车,采用一台两冲程单缸0.9马力的汽油机,此车具备了现代汽车的一些基本特点,如火花点火、水冷循环、钢管车架、钢板弹簧悬架、后轮驱动前轮转向和制动手把等。
与此同时在1893年就与威廉.迈巴特合作制成了第一台高速汽油试验性发动机的德国人戴姆勒(Daimler)又在迈巴特的协助下,又于1886年在巴特坎施塔特制成了世 界上第一辆“无马之车”。该车是在买来的一辆四轮“美国马车”上装用他们制造的功率为1.1马力,转速为每分钟650转的发动机后,该车以每小时18公里的当时所谓“令人窒息”的速度从斯图加特驶向康斯塔特,世界上第一辆汽油发动机驱动的四轮汽车就此诞生了。
人们一般都把1886年作为汽车元年,也有些学者把卡尔.苯茨制成第一辆三轮汽车之年(1885),视为汽车诞生年。苯茨和戴姆勒则被尊为汽车工业的鼻祖。
进入20世纪以后,亨利.福特(HeneryFord)在1908年10月开始出售著名的“T”型车时,这种车产量增长惊人,短短19年,就生气1500辆。此间的1913年福特汽车公司还首次推出了流水装配线的大量作业方式,使汽车成本大跌,汽车价格低廉,它开始逐渐成为大众化的商品。
福特公司也因此成为名副其实的汽车王国。 日本可谓“后起之秀”,当历史进入20世纪,日本才出现第一部汽车,几年后日本人才开始研制汽车。
但谁又能料到1925年才第一次出口汽车(向我国上海)的日本,60年后竟然出口汽车达6400万辆,登上了汽车王国的宝座。这件事引起了全世界的广泛关注,成为汽车发展史上一个特大新闻。
当然美国也决不会就此罢休,到底鹿死谁手还很难预料。未来的汽车市场仍是世界市场中竞争最为激烈的市场。
有人以美国汽车之王通用汽车公司为例,它平均每15分钟用于汽车生产的投资就高达180万美元,这真是令人惊讶的数字。因此,人们预料在将来,只有资金庞大的汽车公司才能有这样的投资能力,不过由于有政府等各 界支持,未来汽车舞台也不是大公司唱独有戏,中小型汽车公司也会有很大的发展。
为了占领未来汽车市场,如今已有许多公司把各种先进技术和装备,如微型电子计算机、无线电通讯、卫星导航等等新技术、新设备和新方法、新材料广泛应用于汽车工业中,汽车正在走向自动化和电子化。 汽车通常由发动机、底盘、车身、电气设备四个部分组成。
发动机的作用是使供入其中的燃料燃烧而发出动力。大多数汽车都采用往复活塞式内燃机,它一般是由机体、曲柄连杆机构、配气机构、供给系、冷却系、润滑系、点火系(汽油发动机采用)、起动系等部分组成。
底盘接受发动机的动力,使汽车产生运动,并保证汽车按照驾驶员的操纵正常行驶。底盘由下列部分组成: 传动系——将发动机的动力传给驱动车纶。
传动系包括离合器、变速器、传动轴、驱动桥等部件。 行驶系——将汽车各总成及部件连成一个整体并对全车起支承作用,以保证汽车正常行驶。
行驶系包括车架、前轴、驱动桥的壳体、车轮(转向车轮和驱动车轮)、最架(前悬架和后悬架)等部件。 转向系——保证汽车能按照驾驶员选择的方向行驶,由带转向盘的转向器及转向传动装置组成。
制动装备——使汽车减速或停车,并保证驾驶员离去后汽车能可靠地停驻。每辆汽车的制动装备都包括若干个相互独立的制动系统,每个制动系统都由供能装置、控制装置、传动装置和制动器组成。
车身是驾驶员工作的场所,也是装载乘客和货物的场所。车身应为驾驶员提供方便的操作条件,以及为乘客提供舒适安全的环境或保证货物完好无损。
典型的货车车身包括车前钣制作、驾驶室、车厢等部件。 电气设备由电源组、发。
canon570说的差不多,但什么行李箱总成就是想当然了。
从前到后,从上到下应该是:
前舱总成-前纵梁,水箱上下横梁,前挡板等,某些车型还有防撞梁
顶盖总成-顶盖,顶盖前中后横梁 这个其实是分别焊在侧围上的
侧围-左右侧围总成,最大的两块 包括行李箱的主要部分都在侧围上
底板总成-小型车是前后底板后纵梁组成, 大车还有中底板
一般车厂说的白车身就是这些。
四门和两盖是单独的,属于装配环节。
基本构造 汽车一般由发动机、底盘、车身、电气设备等四个基本部分组成。
一、汽车发动机:发动机是汽车的动力装置。由2大机构5大系组成:曲柄连杆机构;配气机构;燃料供给系;冷却系;润滑系;点火系;起动系。
1.冷却系:一般由水箱、水泵、散热器、风扇、节温器、水温表和放水开关组成。汽车发动机采用两种冷却方式,即空气冷却和水冷却。
一般汽车发动机多采用水冷却。 2.润滑系:发动机润滑系由机油泵、集滤器、机油滤清器、油道、限压阀、机油表、感压塞及油尺等组成。
3.燃油供给系:汽油机燃油供给系由汽油箱、汽油表、汽油管、汽油滤清器、汽油泵、化油器、空气滤清器、MPV。 进排气歧管等组成。
4.启动系:起动机、点火开关、蓄电池。 5.点火系:火花塞、高压线、高压线圈、分电器。
6.曲柄连杆机构:连杆、曲轴、轴瓦、飞轮 、活塞 、活塞环 、活塞销、曲轴油封。 7.配气机构:汽缸盖 气门室盖罩凸轮轴 气门进气歧管 排气歧管空气滤 消音器三元催化 增压器中冷器等。
二、汽车的底盘:底盘作用是支承、安装汽车发动机及其各部件、总成,形成汽车的整体造型,并接受发动机的动力,使汽车产生运动,保证正常行驶。底盘由传动系、行驶系、转向系和制动系四部分组成。
1.传动系:汽车发动机所发出的动力靠传动系传递到驱动车轮。传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能,与发动机配合工作,能保证汽车在各种工况条件下的正常行驶,并具有良好的动力性和经济性。
主要是由离合器、变速器、万向节、传动轴和驱动桥等组成。 离合器:其作用是使发动机的动力与传动装置平稳地接合或暂时地分离,以便于驾驶员进行汽车的起步、停车、换档等操作。
变速器:由变速器壳、变速器盖、第一轴、第二轴、中间轴、倒档轴、齿轮、轴承、操纵机构等机件构成,用于汽车变速、变输出扭矩。 2.行驶系:由车架、车桥、悬架和车轮等部分组成。
行驶系的功用是: a.接受传动系的动力,通过驱动轮与路面的作用产生牵引力,使汽车正常行驶 b.承受汽车的总重量和地面的反力 c.缓和不平路面对车身造成的冲击,衰减汽车行驶中的振动,保持行驶的平顺性 d.与转向系配合,保证汽车操纵稳定性。 3.转向系:汽车上用来改变或恢复其行驶方向的专设机构称为汽车转向系统。
转向系统的基本组成 a.转向操纵机构主要由转向盘、转向轴、转向管柱等组成。 b.转向器 将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动,并对转向操纵力进行放大的机构。
转向器一般固定在汽车车架或车身上,转向操纵力通过转向器后一般还会改变传动方向。 c.转向传动机构将转向器输出的力和运动传给车轮(转向节),并使左右车轮按一定关系进行偏转的机构。
4.制动系:汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力,从而对其进行一定程度的强制制动的一系列专门装置统称为制动系统。其作用是:使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车;使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车;使下坡行驶的汽车速度保持稳定。
制动系分类: a. 按制动系统的作用 制动系统可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。用以使行驶中的汽车降低速度甚至停车的制动系统称为行车制动系统;用以使已停驶的汽车驻留原地不动的制动系统则称为驻车制动系统;在行车制动系统失效的情况下,保证汽车仍能实现减速或停车的制动系统称为应急制动系统;在行车过程中,辅助行车制动系统降低车速或保持车速稳定,但不能将车辆紧急制停的制动系统称为辅助制动系统。
上述各制动系统中,行车制动系统和驻车制动系统是每一辆汽车都必须具备的。 b.按制动操纵能源 制动系统可分为人力制动系统、动力制动系统和伺服制动系统等。
以驾驶员的肌体作为唯一制动能源的制动系统称为人力制动系统;完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的系统称为动力制动系统;兼用人力和发动机动力进行制动的制动系统称为伺服制动系统或助力制动系统。 c.按制动能量的传输方式 制动系统可分为机械式、液压式、气压式、电磁式等。
同时采用两种以上传能方式的制动系称为组合式制动系统。 制动系统一般由制动操纵机构和制动器两个主要部分组成。
a. 制动操纵机构 产生制动动作、控制制动效果并将制动能量传输到制动器的各个部件以及制动轮缸和制动管路。 b. 制动器 产生阻碍车辆的运动或运动趋势的力(制动力)的部件。
汽车上常用的制动器都是利用固定元件与旋转元件工作表面的摩擦而产生制动力矩,称为摩擦制动器。它有鼓式制动器和盘式制动器两种结构型式。
三、汽车车身:车身安装在底盘的车架上,用以驾驶员、旅客乘坐或装载货物。轿车、客车的车身一般是整体结构,货车车身一般是由驾驶室和货箱两部分组成。
汽车车身结构主要包括:车身壳体(白车身)、车门、车窗、车前钣制件、车身内外装饰件和车身附件、座椅以及通风、暖气、冷气、空气调节装置等等。
在货车和专用汽车上还包括车箱和其它装备。 1.车身壳。
我们就来说说汽车车身结构是如何分类的。
汽车车身结构从形式上说, 主要分为非承载式和承载式两种。非承载式车身的汽车有刚性车架,又称底盘大梁架。
车身本体悬置于车架上,用弹元件联接。车架的振动通过弹性元件传到车身上,大部分振动被减弱或消除,发生碰撞时车架能吸收大部分冲击力,在坏路行驶时对车身起到保护作用,因此车厢变形小,平稳性和安全性好,而且厢内噪音低。
但这种非承载式车身比较笨重,质量大,汽车质心高,高速行驶稳定性较差。承载式车身的汽车没有刚性车架,只是加强了车头,侧围,车尾,底板等部位,车身和底架共同组成了车身本体的刚性空间结构。
这种承载式车身除了其固有的乘载功能外,还要直接承受各种负荷。这种形式的车身具有较大的抗弯曲和抗扭转的刚度,质量小,高度低,汽车质心低,装配简单,高速行驶稳定性较好。
但由于道路负载会通过悬架装置直接传给车身本体,因此噪音和振动较大。还有一种介于非承载式车身和承载式车身之间的车身结构,被称为半承载式车身。
它的车身本体与底架用焊接或螺栓刚性连接,加强了部分车身底架而起到一部分车架的作用。非承载式车身和承载式车身都有优缺点,使用在不同用途的汽车上。
一般而言,非承载式车身用在货车、客车和越野车上,承载式车身一般用在轿车上,现在一些客车也采用这种形式。非承载式车身和承载式车身按照有无刚性车架划分,什么叫车架,是首先要弄清楚的问题。
车架就是支承车身的基础构件,一般称为底盘大梁架。发动机、变速器、转向器及车身部分都固定其上,它除了承受静载荷外还要承受汽车行驶时产生的动载荷,因此车架必须要有足够的强度和刚度,以保证汽车在正常使用时受到各种应力下不会破坏和变形。
